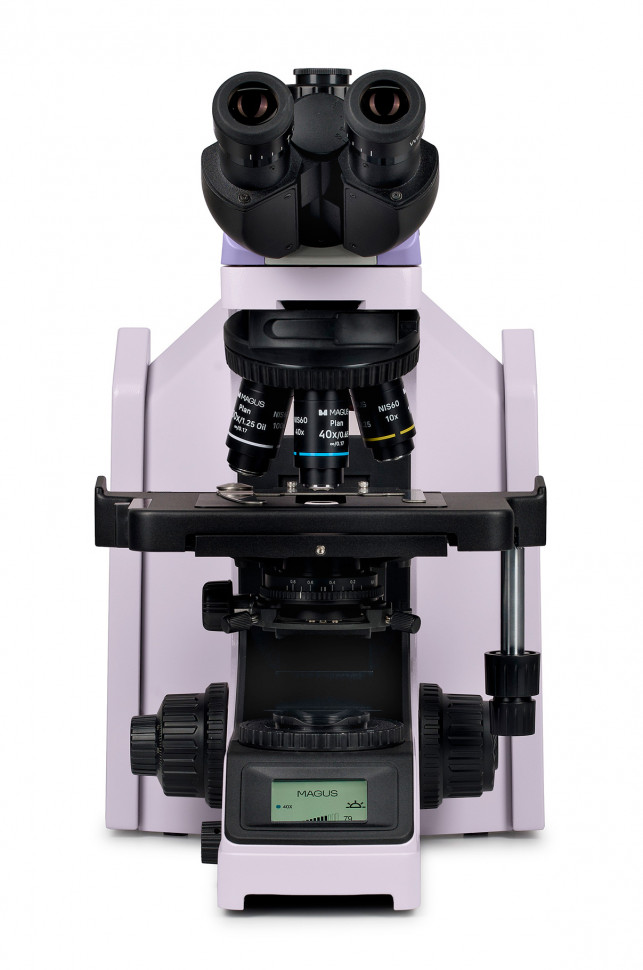

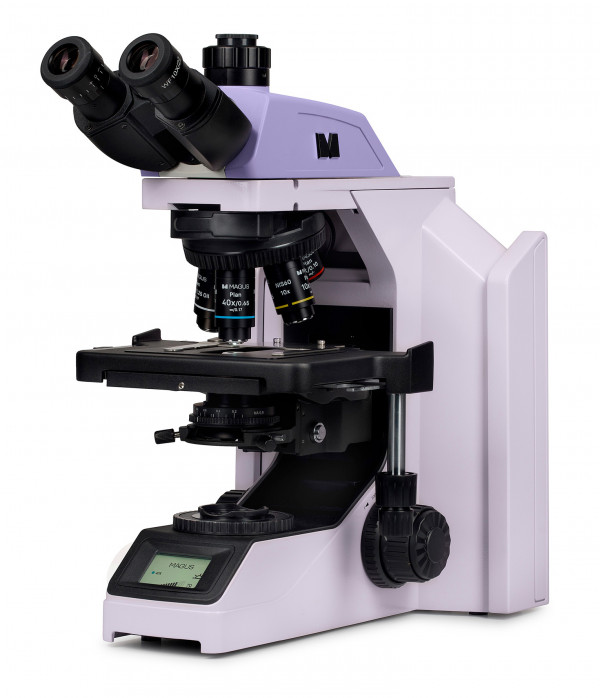

Микроскоп биологический MAGUS Bio 270T

MAGUS Bio 270T — лабораторный микроскоп проходящего света с кодированным револьвером и интеллектуальным управлением освещением

MAGUS Bio 270T — биологический микроскоп проходящего света для исследования прозрачных и полупрозрачных образцов методом светлого поля. Прибор оснащен кодированным револьвером с автоматической регулировкой яркости при смене объектива, освещением по Келеру и инфинити-корригированной оптикой. Тринокулярная насадка с вертикальным портом для камеры и фиксированным делением светового потока 50/50 позволяет одновременно вести визуальное наблюдение и цифровую документацию. Модульная конструкция готова к расширению методов контрастирования — темное поле, фазовый контраст, дифференциально-интерференционный контраст, поляризация и флуоресценция доступны после установки соответствующих аксессуаров.

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

В базовой конфигурации микроскоп работает методом светлого поля в проходящем свете. Свет проходит через прозрачный или полупрозрачный препарат снизу вверх, образуя контрастное изображение за счет различий в поглощении и рассеянии света структурами объекта. Диапазон увеличения 40–1000× позволяет наблюдать клеточные структуры, микроорганизмы, гистологические срезы тканей, мазки крови и другие биологические препараты. Объектив 100× с числовой апертурой 1,25 и масляной иммерсией обеспечивает разрешение около 0,27 мкм — достаточно для визуализации бактерий, ядер клеток, хромосом в метафазных пластинках, структуры эритроцитов и лейкоцитов. Освещение по Келеру с центрируемым конденсором Аббе NA 0,9 и регулируемыми диафрагмами выводит каждый объектив на предел разрешающей способности и обеспечивает равномерное освещение поля без затемнений по краям.

Точность и повторяемость

Двухкоординатный механический столик с ходом 78×54 мм и длинной ручкой управления позволяет точно позиционировать препарат и сканировать большую площадь образца без смещения. Коаксиальная фокусировка с тонкой настройкой 0,1 мм на оборот и блокировкой грубого хода упрощает возврат к заданной плоскости после смены препарата. Планахроматические объективы, скорректированные на бесконечность, сохраняют парфокальность — при переходе от одного объектива к другому требуется только подстройка тонкой фокусировки, а не полная перефокусировка. Кодированный револьвер автоматически устанавливает оптимальную яркость для каждого объектива, исключая резкие перепады освещенности при смене увеличения и связанный с ними дискомфорт для глаз. Это ускоряет рутинную работу с большим количеством образцов и снижает утомляемость оператора при многочасовых исследованиях.

Область применения

Микроскоп ориентирован на лабораторные и научные задачи в биологии, медицине, ветеринарии, гистологии и цитологии. Типичные применения — морфологический анализ клеток и тканей, дифференциальный подсчет лейкоцитов, исследование окрашенных гистологических срезов, микробиологический контроль, учебные занятия в медицинских и биологических вузах. Инфинити-корригированная оптика позволяет встраивать дополнительные модули между объективом и тубусной линзой без потери качества изображения — это делает систему готовой к расширению методов контрастирования по мере роста задач лаборатории.

Конструкция и технологии

Планахроматические объективы с числовыми апертурами 0,10 (4×), 0,25 (10×), 0,65 (40×) и 1,25 (100× иммерсия) корректируют хроматические аберрации для двух длин волн и сферические аберрации для одной длины волны, обеспечивая резкое изображение в центре поля зрения. Коррекция на бесконечность означает, что из объектива выходит параллельный пучок лучей, который фокусируется тубусной линзой — между этими элементами можно устанавливать светоделители, фазовые кольца, призмы ДИК и другие модули без изменения оптической длины тубуса. Парфокальная высота 60 мм стандартна для лабораторных микроскопов и обеспечивает совместимость с широким ассортиментом дополнительных объективов.

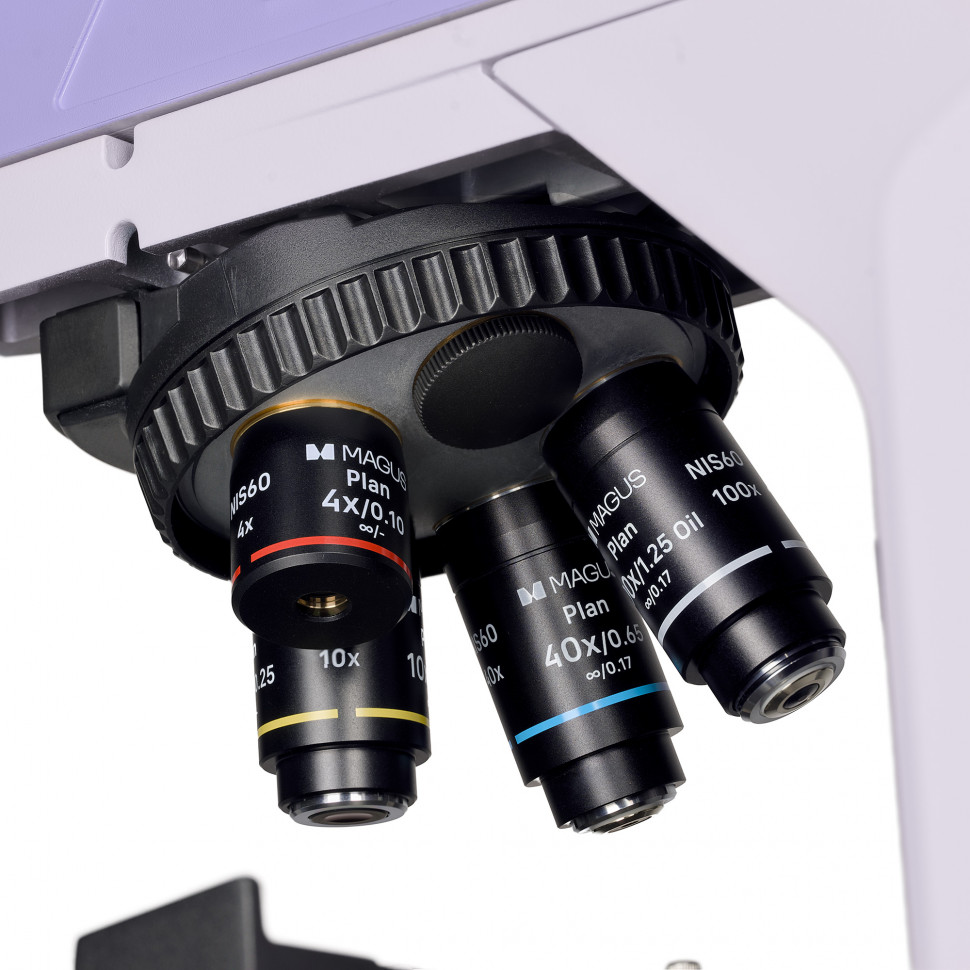

Кодированный револьвер на 5 позиций считывает установленный объектив и передает информацию в систему управления освещением. При повороте револьвера яркость светодиода автоматически изменяется в соответствии с пропусканием выбранного объектива — переход от объектива большего увеличения к меньшему не вызывает ослепляющей вспышки света, как это происходит в микроскопах с ручной регулировкой. Револьвер повернут от наблюдателя — оператор видит установленный объектив, а пространство над столиком остается свободным для манипуляций с препаратом. Над револьвером расположен слот для установки анализатора при работе методом поляризации или слайдеров дифференциально-интерференционного контраста.

Осветитель проходящего света построен на светодиоде мощностью 3 Вт с заявленным сроком службы 50 000 часов. Светодиод расположен в основании микроскопа, свет направляется на коллектор зеркалом. Регулировка цветовой температуры в диапазоне 3000–7000 К позволяет подобрать комфортный для глаз оттенок света и адаптировать освещение под тип препарата — теплый свет снижает усталость при длительной работе, холодный свет повышает контраст синих и фиолетовых красителей. ЖК-экран на основании отображает текущее увеличение, яркость, цветовую температуру и режим работы — сон или эко-режим. Через интерфейс экрана настраивается блокировка регулировки яркости и таймер автоотключения.

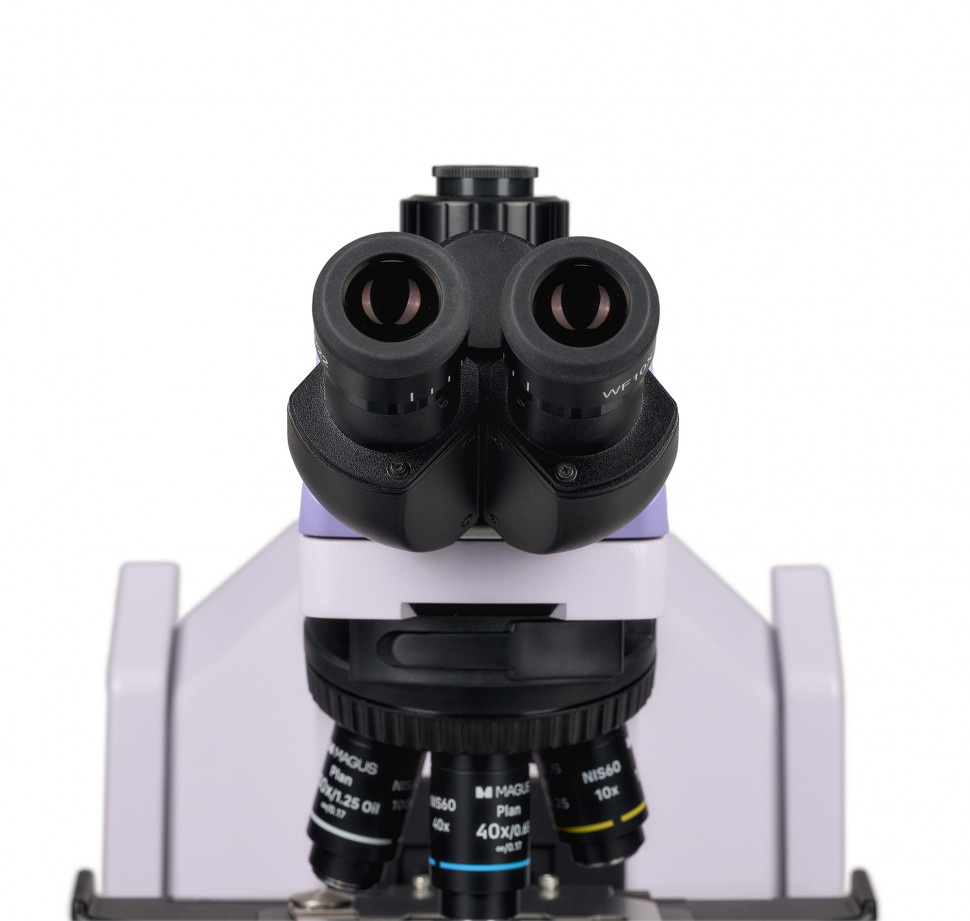

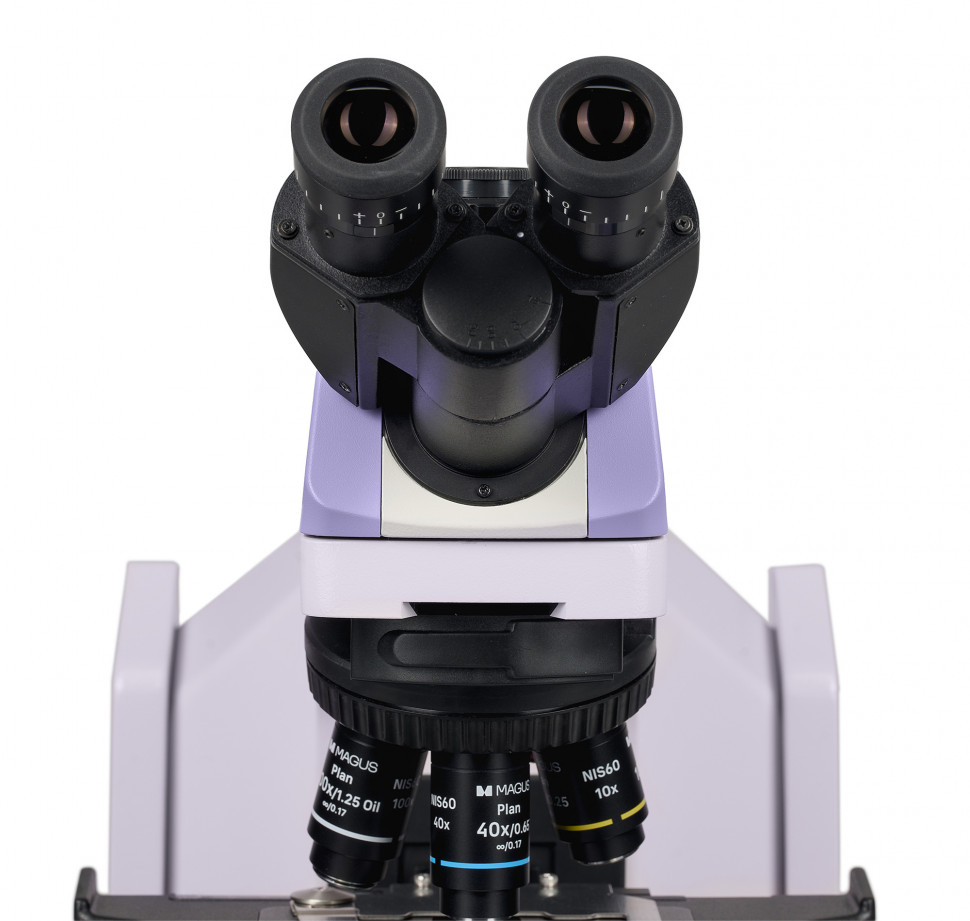

Тринокулярная насадка Gemel (Зидентопф) с углом наклона 30° имеет вращающиеся на 360° тубусы — оператор поднимает или опускает окуляры поворотом насадки, подстраивая высоту точки наблюдения под свой рост. Вертикальный тубус для камеры с фиксированным делением светового потока 50/50 обеспечивает одновременное визуальное наблюдение и цифровую документацию без переключения. Собственное увеличение канала визуализации 0,55× в сочетании с C-mount адаптером 1× дает итоговый коэффициент 0,55× на входе камеры — это значение используется при расчете размера матрицы и разрешения цифровой системы. Окуляры 10×/22 мм с удаленным зрачком рассчитаны на работу в очках, диоптрийная коррекция ±5D на каждом окуляре компенсирует разницу зрения между глазами. Межзрачковое расстояние регулируется в диапазоне 47–75 мм.

Механизм фокусировки использует коаксиальные рукоятки грубой и тонкой наводки, расположенные низко — оператор кладет руки на стол и занимает устойчивую позу. Грубая фокусировка имеет ход 32 мм со скоростью 18,85 мм на оборот, тонкая фокусировка — 0,1 мм на оборот. Рукоятка блокировки грубого хода фиксирует выбранную высоту столика, что полезно при серийной работе с препаратами одинаковой толщины. Кольцо регулировки жесткости грубой фокусировки позволяет настроить усилие под предпочтения пользователя. На рукоятке тонкой фокусировки предусмотрены углубления под пальцы для снижения нагрузки на кисть при длительной работе.

Предметный столик размером 235×150 мм выполнен без выдвижной зубчатой рейки по оси X — механизм с ременной передачей плавно перемещает препарат, длинная ручка управления столиком расположена в одной рабочей зоне с рукояткой тонкой фокусировки, что сокращает движения руки. Препаратодержатель крепится двумя винтами и легко снимается для ручного сканирования без механического привода. Конденсор Аббе NA 0,9 центрируется и регулируется по высоте, крепление типа «ласточкин хвост» упрощает замену конденсора при переходе на другие методы контрастирования. На корпусе конденсора нанесена маркировка числовых апертур объективов, на кольце управления диафрагмой — маркер-указатель для быстрой настройки оптимального контраста под каждый объектив.

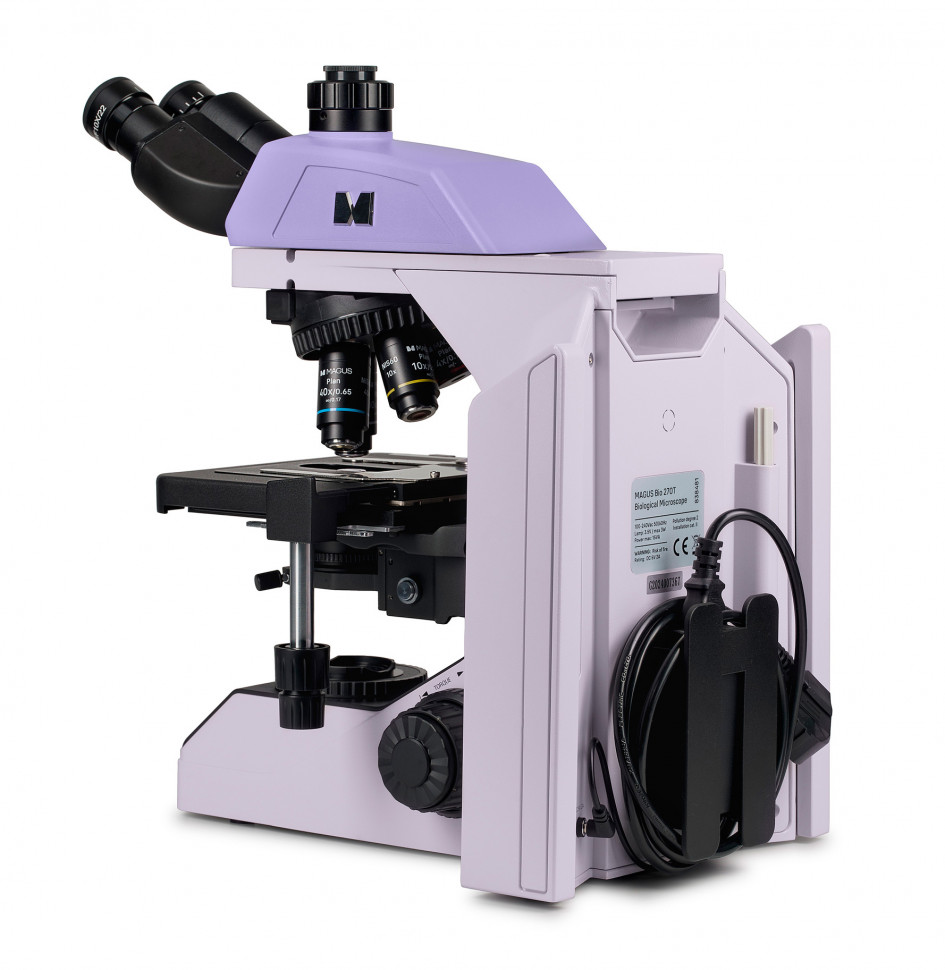

Штатив оснащен ручкой для переноски и устройством для скрытого размещения адаптера питания и сетевого шнура, что упрощает транспортировку и хранение прибора. Диапазон рабочих температур 5–30 °C позволяет эксплуатировать микроскоп в стандартных лабораторных условиях.

Кому подойдет

MAGUS Bio 270T рассчитан на опытных пользователей и профессионалов, работающих в научных и клинико-диагностических лабораториях, научно-исследовательских институтах, медицинских и биологических учебных заведениях. Микроскоп подходит для задач, требующих высокой разрешающей способности, точности позиционирования и длительной непрерывной работы — морфологический анализ клеток и тканей, гематологические исследования, микробиологический контроль, гистологическая диагностика. Автоматическое управление яркостью и эргономичная конструкция снижают утомляемость оператора при рутинной обработке большого количества образцов. Готовность к расширению методов контрастирования делает модель подходящим выбором для лабораторий, планирующих постепенное наращивание возможностей без замены базового прибора.

Что важно знать заранее

Проходящий свет требует подготовки тонких прозрачных или полупрозрачных препаратов на предметных стеклах — непрозрачные объекты, толстые образцы и объемные структуры с этим микроскопом не исследуются. Работа с иммерсионным объективом 100× требует специального масла и навыков нанесения — масло увеличивает числовую апертуру и разрешающую способность, но требует тщательной очистки фронтальной линзы после каждого использования. Объектив 40× имеет увеличенное рабочее расстояние 1,5 мм, что снижает риск контакта с маслом при повороте револьвера, но все равно требует осторожности.

В характеристиках указан уровень сложности настройки «сложно» — это связано с необходимостью правильной настройки освещения по Келеру, центровки конденсора, регулировки апертурной и полевой диафрагм для достижения максимального разрешения. Настройка освещения по Келеру занимает время при первом знакомстве с прибором, но после освоения методики выполняется быстро и обеспечивает качество изображения, недостижимое в микроскопах с упрощенной схемой освещения.

Базовая конфигурация включает только метод светлого поля. Темное поле, фазовый контраст, ДИК, поляризация и флуоресценция реализуются установкой дополнительных конденсоров, объективов и насадок — эти аксессуары приобретаются отдельно. Если лаборатории сразу требуется работа с неокрашенными живыми клетками или другие специализированные методы, следует заранее учесть стоимость соответствующих опций.

Тринокулярная насадка имеет фиксированное деление светового потока 50/50 — яркость в окулярах и на сенсоре камеры всегда делится поровну, переключатель 100% в окуляры или 100% в камеру отсутствует. Это обеспечивает стабильные условия при одновременном наблюдении и съемке, но не позволяет направить весь свет только в камеру для увеличения экспозиции в условиях слабого освещения или только в окуляры для максимальной яркости визуального наблюдения.

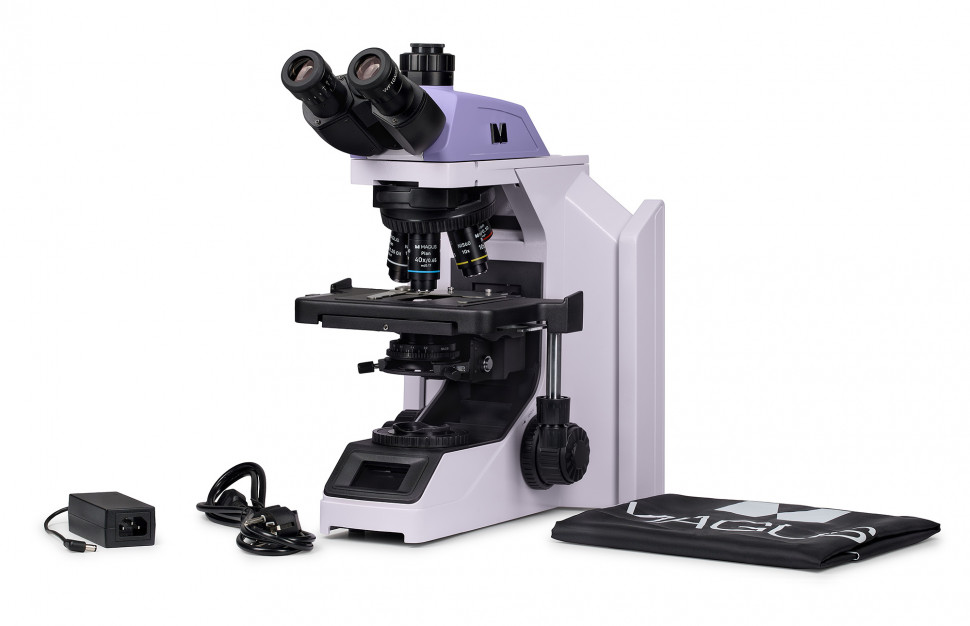

Комплектация

• Штатив — несущая конструкция с источником проходящего света, механизмом коаксиальной фокусировки, ЖК-экраном управления освещением и кодированным револьвером на 5 объективов.
• Тринокулярная визуальная насадка — насадка Gemel с вращающимися тубусами, углом наклона 30°, вертикальным портом для камеры и фиксированным делением светового потока 50/50.
• Окуляры 10×/22 мм (2 шт.) — окуляры с удаленным зрачком для работы в очках и диоптрийной коррекцией ±5D на каждом.
• Объектив Plan 4×/0,10 — планахромат, скорректированный на бесконечность, рабочее расстояние 30 мм, парфокальная высота 60 мм.
• Объектив Plan 10×/0,25 — планахромат, скорректированный на бесконечность, рабочее расстояние 10,2 мм, парфокальная высота 60 мм.
• Объектив Plan 40×/0,65 — планахромат, скорректированный на бесконечность, рабочее расстояние 1,5 мм, парфокальная высота 60 мм.
• Объектив Plan 100×/1,25 ми — планахромат масляной иммерсии, скорректированный на бесконечность, подпружиненный, рабочее расстояние 0,2 мм, парфокальная высота 60 мм.
• Предметный столик — двухкоординатный механический столик 235×150 мм с держателем препаратов и ходом 78×54 мм.
• Конденсор Аббе NA 0,9 — центрируемый и регулируемый по высоте конденсор с регулируемой апертурной диафрагмой, крепление «ласточкин хвост».
• C-mount адаптер — адаптер с увеличением 1× для установки камеры в вертикальный тубус, итоговое увеличение канала визуализации 0,55×.
• Адаптер питания, сетевой шнур, пылезащитный чехол, наглазники на окуляры (2 шт.), документация.

Комплект достаточен для начала работы методом светлого поля в проходящем свете. Для работы с объективом 100× потребуется иммерсионное масло. Для цифровой документации необходима камера с C-mount креплением. Предметные и покровные стекла, красители, среды для заключения препаратов приобретаются отдельно в зависимости от задач лаборатории.

Рекомендуемые аксессуары

Иммерсионное масло — необходимо для работы с объективом 100×/1,25, повышает числовую апертуру и разрешающую способность до предела возможностей объектива.

Дополнительные окуляры — окуляры 12,5×, 15×, 20× или 30× расширяют верхнюю границу диапазона увеличения до 1250×, 1500×, 2000× или 3000× соответственно. Окуляры 15× и 20× дают увеличение на объективе 100× в диапазоне 1500× и 2000×, что выходит за пределы полезного увеличения для апертуры 1,25 и приводит к росту размера изображения без роста детализации. Окуляры 12,5× обеспечивают увеличение 1250× на объективе 100× — на верхней границе полезного диапазона. Окуляры со шкалой, сеткой или перекрестьем используются для измерений и подсчета в поле зрения совместно с калибровочным слайдом.

Дополнительные объективы — объектив 2× заполняет разрыв между визуальным осмотром и увеличением 4×, объектив 20× дает промежуточное увеличение между 10× и 40×, объектив 60× обеспечивает большее увеличение, чем 40×, но не требует иммерсии. Планапохромат 60×/1,42 корректирует хроматические аберрации для трех длин волн и обеспечивает более резкое изображение по всему полю зрения, чем планахроматы.

Фазово-контрастное устройство — конденсор с фазовыми кольцами, набор фазовых объективов и центрирующий телескоп позволяют наблюдать неокрашенные живые клетки без предварительной пробоподготовки — метод преобразует разность фаз световых волн, прошедших через структуры разной оптической плотности, в разность амплитуд, видимую как различия в яркости.

Конденсор темного поля — сухой (NA 0,7–0,9) или масляный (NA 1,3–1,26) конденсор темного поля освещает препарат под углом, превышающим апертуру объектива, — в объектив попадает только свет, рассеянный структурами образца, а прямой свет минует объектив. Объект выглядит ярким на темном фоне, метод выявляет мелкие структуры, невидимые в светлом поле.

Устройство дифференциально-интерференционного контраста (ДИК) — призмы и поляризаторы создают псевдотрехмерное изображение с выраженным рельефом, метод используется для визуализации живых клеток и тонких структур без окрашивания.

эпилюминесцентная насадка — насадка с источником света, блоками люминесцентных фильтров и кабелем питания позволяет работать методом флуоресценции — наблюдать флуоресцирующие объекты или препараты, окрашенные флуоресцентными красителями. Требует люминесцентных объективов.

Устройство простой поляризации — поляризатор и анализатор для исследования анизотропных структур — кристаллов, минералов, волокон, крахмальных зерен.

Цифровая камера — камера с C-mount креплением и программное обеспечение для документации, измерений и морфометрического анализа.

Калибровочный слайд — эталонная шкала для калибровки окуляра со шкалой или программного обеспечения камеры перед измерениями.

Итог

MAGUS Bio 270T — лабораторный микроскоп проходящего света с кодированным револьвером, автоматическим управлением яркостью и освещением по Келеру. Планахроматическая оптика, скорректированная на бесконечность, обеспечивает разрешение до 0,27 мкм на иммерсионном объективе 100× и готовность к встраиванию дополнительных модулей. Эргономичная конструкция снижает утомляемость при длительной работе, механический координатный столик обеспечивает точность позиционирования, тринокулярная насадка с фиксированным делением 50/50 позволяет одновременно наблюдать и документировать процесс. Модель ориентирована на научные и клинико-диагностические лаборатории, где требуется высокая производительность, комфорт оператора и возможность постепенного расширения методов контрастирования без замены базового прибора.
