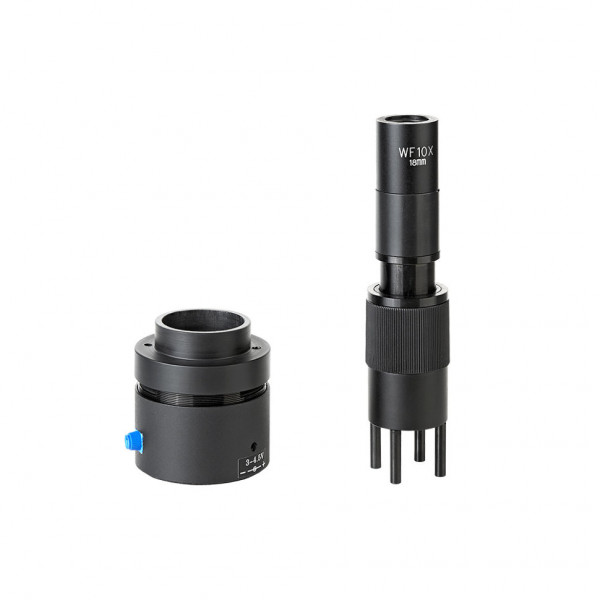

Микроскоп Микмед GEM25 геммологический

Микмед GEM25 — портативный геммологический микроскоп с поляризацией и автономным питанием

Микмед GEM25 — специализированный инструмент для исследования драгоценных камней, минералов, ювелирных изделий, монет и других небольших объектов, требующих детального визуального анализа. Прямой монокулярный микроскоп с фиксированным увеличением 25 крат сочетает большое рабочее расстояние 39 мм, модульную систему освещения и встроенную поляризацию — набор возможностей, критичных для геммологической диагностики и контроля качества в ювелирном деле. Компактная металлическая конструкция, автономное питание от встроенного аккумулятора и жесткий транспортировочный кейс делают прибор по-настоящему мобильным — общая масса комплекта менее одного килограмма.

Что можно увидеть или сделать на практике

Геммология и минералогия

Ключевая возможность Микмед GEM25 — работа в поляризованном проходящем свете. Модуль осветителя включает поляризатор под слотом для образца и поворотный анализатор над ним. Исследуемый объект размещается между фильтрами, после чего вращением анализатора настраивается нужная степень поляризации. Этот метод позволяет определять оптические свойства минералов — изотропию или анизотропию, тип двупреломления, выявлять зональность окраски и включения, различать природные камни и синтетические аналоги. Увеличение 25 крат обеспечивает необходимую детализацию для обзорной оценки внутренней структуры, трещин, пузырьков, твердых включений и зон роста в прозрачных и полупрозрачных образцах. Поле зрения 3,5 мм охватывает достаточную площадь для осмотра типичных ограненных камней и кристаллов.

Рабочее расстояние 39 мм — результат применения длиннофокусного объектива — позволяет исследовать объемные объекты без снятия оправы или специальной подготовки. Камень в кольце или кулоне помещается на слот осветителя целиком, между оптикой и столиком остается достаточно свободного пространства для манипуляций. Это расстояние существенно больше, чем у стандартных биологических микроскопов, где объектив находится в паре миллиметров от препарата. Фокусировка осуществляется вращением кольца на корпусе микроскопа, доступны грубая и тонкая наводка с общим диапазоном 10 мм.

Другие применения

Помимо геммологии, Микмед GEM25 применим для контроля качества ювелирных изделий — выявления дефектов пайки, чистоты гравировки, состояния закрепки, поверхностных царапин и полировки. Коллекционеры монет, банкнот и почтовых марок используют прибор для оценки сохранности, подлинности печати, обнаружения следов реставрации или подделки. В микроэлектронике 25-кратное увеличение достаточно для визуальной инспекции печатных плат, паяных соединений, дорожек и контактных площадок.

Модульная конструкция позволяет работать не только в проходящем, но и в отраженном свете. Блок осветителя в этом случае не используется — микроскоп устанавливается непосредственно на исследуемый объект, опираясь на ножки корпуса. Эта схема подходит для непрозрачных образцов: металлических изделий, минералов без светопропускания, поверхности плат. Освещение обеспечивается внешним источником — настольной лампой или естественным светом. Высота ножек рассчитана так, чтобы между объективом и поверхностью объекта сохранялось необходимое для фокусировки рабочее расстояние.

Формат работы

Базовый режим — визуальное наблюдение через окуляр WF10x/18, входящий в комплект. Окуляр широкого поля устанавливается в тубус через адаптер. Для фиксации изображений и видеозаписи конструкция предусматривает установку окулярной камеры с креплением C-mount — адаптер входит в комплект поставки. Камера ставится вместо окуляра, переустановка не требует дополнительных настроек фокусировки или юстировки. Стандарт C-mount универсален и совместим с широким спектром цифровых окулярных камер различного разрешения. Сама камера в комплект не входит и приобретается отдельно по потребности.

Конструкция и технологии

Объектив 2,5х относится к классу ахроматов — оптическая схема корректирует хроматическую аберрацию для двух длин волн, обеспечивая четкость и цветопередачу, достаточные для геммологических исследований. Все оптические поверхности объектива и окуляра имеют многослойное просветляющее покрытие, которое снижает отражение на границах стекло-воздух, повышает контраст изображения и уменьшает рассеивание света. Длиннофокусная конструкция объектива — специфическая особенность, необходимая для достижения большого рабочего расстояния без потери оптического качества.

Модуль осветителя объединяет в металлическом корпусе размером 64×60 мм светодиод мощностью 1 Вт с цветовой температурой, близкой к дневному свету, блок питания с плавной регулировкой яркости от 0 до 100%, встроенный литий-ионный аккумулятор и поляризационный модуль. Светодиодный источник обеспечивает долгий срок службы и стабильность излучения. Питание осветителя возможно от трех источников: сетевого адаптера 4,2 В, USB-порта через комплектный кабель или от встроенного аккумулятора. Полная зарядка занимает 1 час, время непрерывной автономной работы — 3 часа, что достаточно для полевых выездов или работы в условиях без доступа к электросети.

Корпус микроскопа и блока осветителя выполнены из алюминиевого сплава — материала, сочетающего малую массу, высокую жесткость и устойчивость к деформациям. Масса микроскопа с осветителем составляет всего 360 грамм, высота микроскопа без блока — 150 мм при диаметре 37 мм. Механизм фокусировки — винтовой, с раздельной грубой и тонкой наводкой, обеспечивает точное и плавное перемещение оптики в пределах 10 мм. Компактность и легкость не исключают стабильности — металлическая конструкция и винтовой привод обеспечивают воспроизводимость фокусировки.

Кому подойдет

Микмед GEM25 ориентирован на специалистов и практиков, для которых важны портативность, автономность и возможность поляризационного анализа. Геммологи получают инструмент для экспресс-диагностики камней вне стационарной лаборатории — на выставках, аукционах, при выездных оценках. Ювелиры используют прибор для входного контроля материалов и проверки качества готовых изделий. Минералоги и коллекционеры минералов применяют поляризацию для идентификации образцов и изучения оптических свойств. Нумизматы, бонисты и филателисты находят в приборе компактное решение для детального осмотра предметов коллекционирования. Специалисты по микроэлектронике используют 25-кратное увеличение для визуального контроля монтажа и пайки.

Прибор не подойдет для задач, требующих большего увеличения или стереоскопического эффекта. Микмед GEM25 — монокулярный микроскоп с фиксированной кратностью, без возможности смены объективов. Для работы, где критична объемная визуализация рельефа — например, препарирование под контролем зрения или тонкая пайка — предпочтительнее бинокулярный стереомикроскоп. Для исследований, требующих разрешения субмикронных деталей, понадобится прибор с большим увеличением и высокой числовой апертурой.

Что важно знать заранее

Увеличение 25 крат фиксировано и не изменяется — в конструкции предусмотрен единственный объектив 2,5х и окуляр 10х. Для большинства геммологических задач этой кратности достаточно, но если требуется рассмотреть более мелкие детали, прибор не предоставит такой возможности без замены оптической системы, что конструкцией не предусмотрено.

Работа в поляризованном свете возможна только при использовании модуля осветителя в режиме проходящего света. Объект должен быть прозрачным или полупрозрачным — непрозрачные образцы в этом режиме не исследуются. Для непрозрачных объектов доступен режим отраженного света с внешним освещением, но без поляризации.

Поле зрения 3,5 мм ограничивает площадь одновременно наблюдаемого участка. Крупные объекты требуют последовательного осмотра по частям с перемещением образца. Монокулярная насадка исключает стереоскопическое восприятие глубины — изображение плоское, в отличие от бинокулярных стереомикроскопов, где два оптических канала создают объемную картину.

Установка окулярной камеры требует снятия окуляра — одновременное визуальное наблюдение и цифровая фиксация невозможны. Камера не входит в комплект и приобретается отдельно. При выборе камеры следует учитывать совместимость крепления C-mount и разрешение сенсора, достаточное для фиксации деталей, видимых при 25-кратном увеличении.

Комплектация

• Микроскоп МИКМЕД GEM25 — основной оптико-механический блок с объективом 2,5х, тубусом и винтовым механизмом фокусировки.
• Окуляр WF10x/18 — широкопольный окуляр с увеличением 10 крат и полем зрения 18 мм, обеспечивает итоговое увеличение системы 25х.
• Адаптер окуляра — переходник для установки окуляра в тубус микроскопа.
• Адаптер C-mount — переходник для установки окулярных камер со стандартным креплением C-mount вместо окуляра.
• Модуль подсветки с аккумулятором и поляризационными фильтрами — независимый осветитель проходящего света с LED 1 Вт, регулятором яркости, встроенным литий-ионным аккумулятором, поляризатором и поворотным анализатором.
• Сетевой адаптер 4,2 В / 1200 мА — зарядное устройство для работы от сети 220–230 В и зарядки аккумулятора.
• Кабель питания, кабель USB / jack 3,5 мм — для подключения осветителя к сети и внешним источникам питания.
• Жесткий кейс — транспортировочный футляр с ложементом из вспененного полиуретана, предусмотрены отделения для всех элементов комплекта.
• Руководство по эксплуатации, гарантийный талон — техническая документация.

Комплект полностью готов к работе — все необходимое для визуального наблюдения, автономной работы и транспортировки входит в поставку. Для цифровой фиксации изображений потребуется окулярная камера с креплением C-mount, приобретаемая отдельно.

Рекомендуемые аксессуары

Окулярная камера с креплением C-mount — для фото- и видеофиксации наблюдений. При выборе камеры учитывайте разрешение сенсора и совместимость программного обеспечения с вашей операционной системой. Камеры с разрешением от 2 мегапикселей достаточно для документирования при данном увеличении.

Предметные стекла с углублением или предметные столики с зажимами — для фиксации мелких прозрачных объектов при работе в проходящем свете. Иммерсионное масло не требуется, так как объектив не предназначен для иммерсионной работы.

Внешний источник света с регулируемой яркостью и направленным потоком — для работы в режиме отраженного света с непрозрачными объектами. Подойдет настольная лампа с гибкой стойкой.

Итог

Микмед GEM25 — узкоспециализированный портативный инструмент, спроектированный для геммологической диагностики и сопутствующих задач контроля качества небольших объектов. Сочетание большого рабочего расстояния, встроенной поляризации, модульной системы освещения и автономного питания делает прибор мобильным решением для работы вне стационарной лаборатории. Фиксированное увеличение 25 крат и монокулярная насадка ограничивают применение рамками обзорного анализа, но для определения оптических свойств минералов, выявления включений и дефектов этой кратности достаточно. Металлическая конструкция, малая масса и жесткий кейс обеспечивают защищенность и удобство транспортировки. Прибор ориентирован на профессионалов, для которых сочетание портативности и возможности поляризационного анализа критично в повседневной работе.
