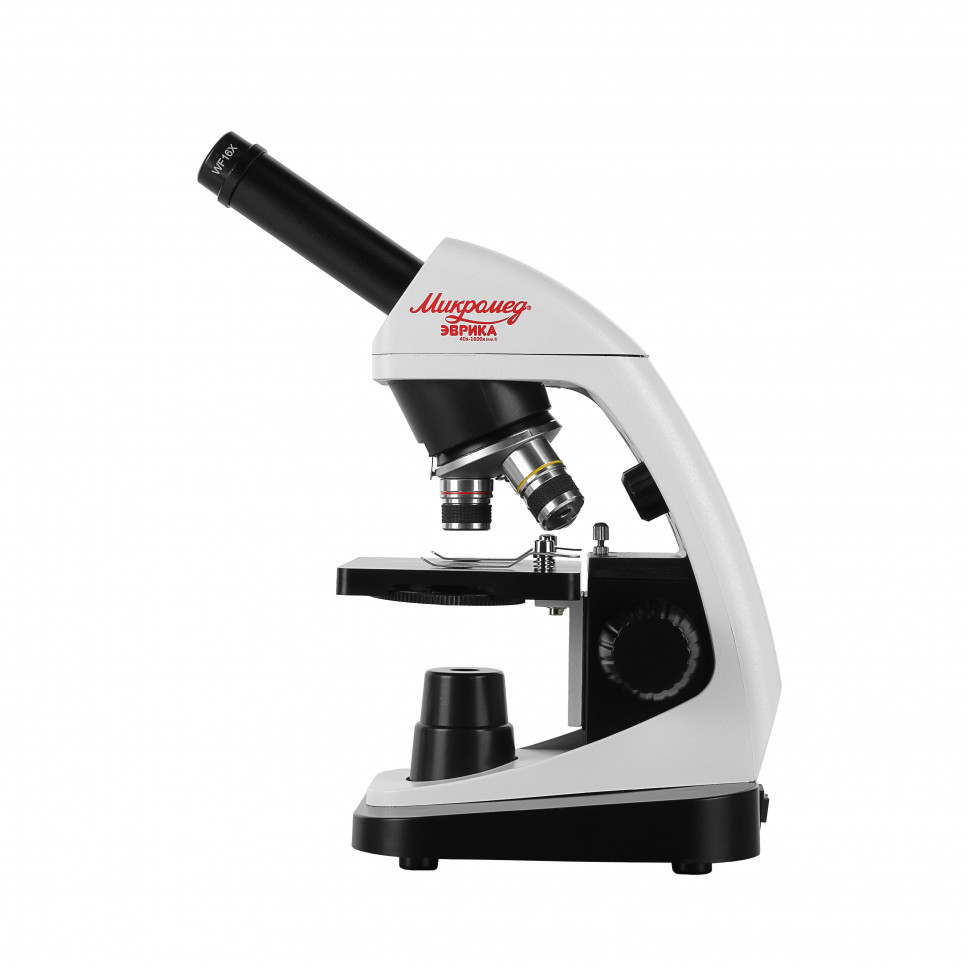

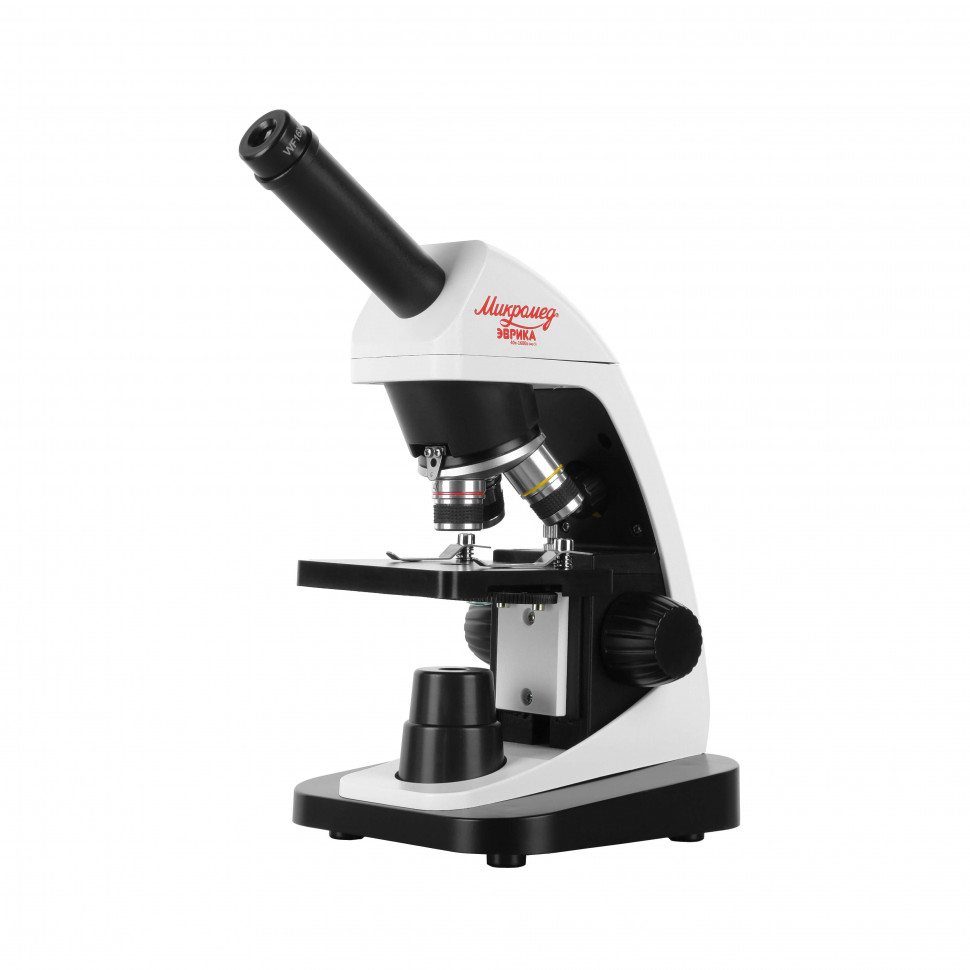

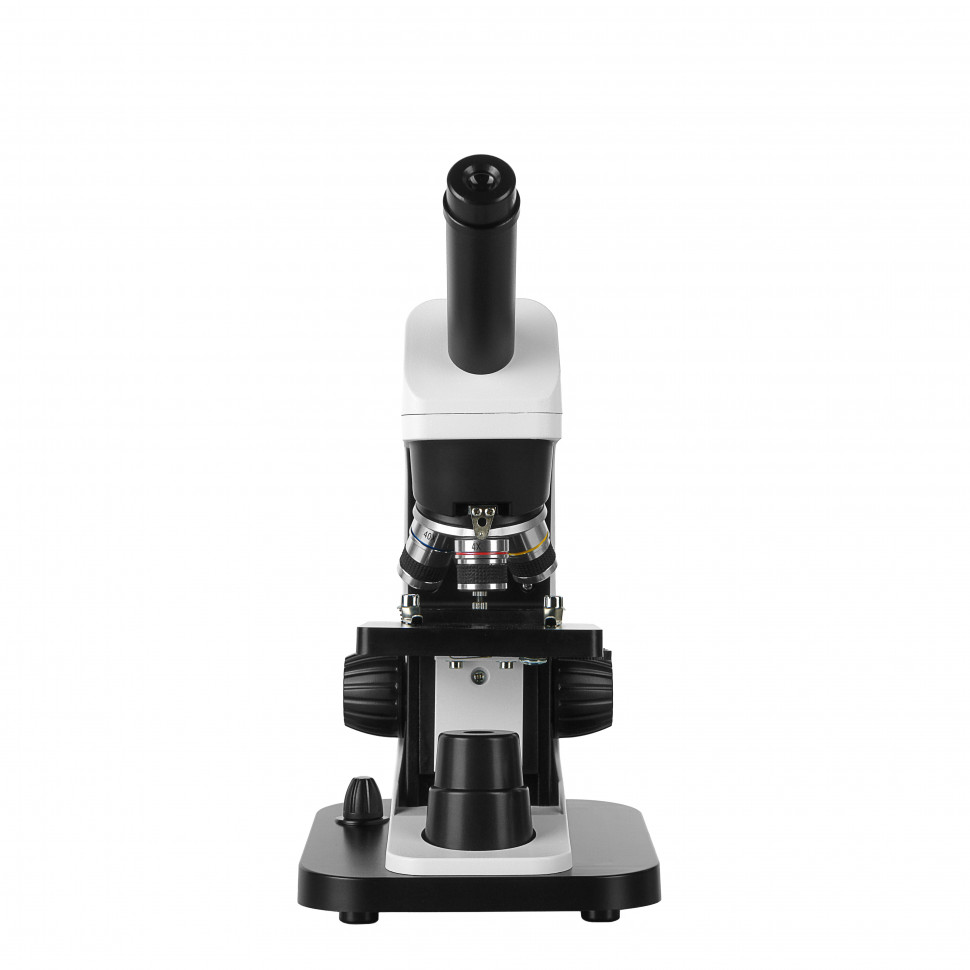

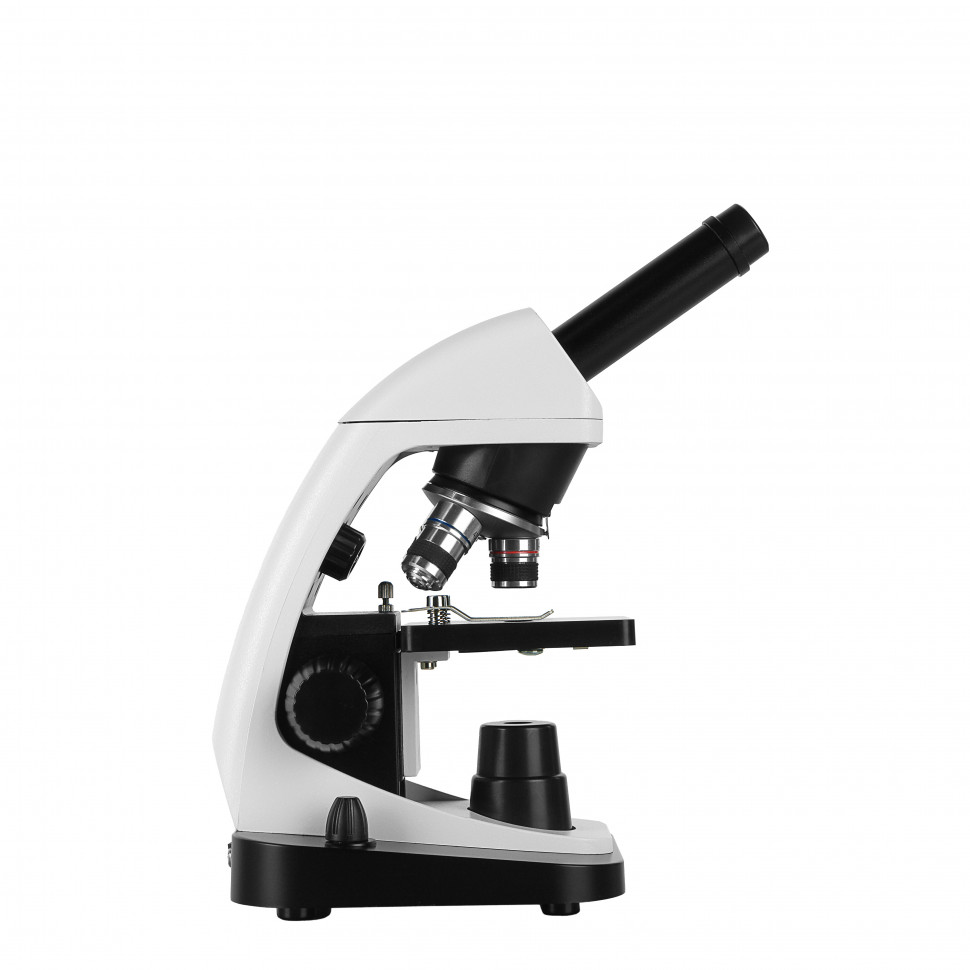

Микроскоп школьный Эврика 40х-1600х (вар. 3)

Микроскоп школьный Эврика 40х-1600х — учебный прибор с расширенным диапазоном увеличения

Что можно увидеть или сделать на практике

Что можно рассмотреть

Микроскоп предназначен для изучения прозрачных биологических объектов в проходящем свете: клеток растений и животных, тканей, одноклеточных организмов, бактерий, срезов органов. Диапазон увеличения от 40х до 1600х охватывает большинство учебных задач — от обзорного рассмотрения крупных структур до детального изучения клеточного строения. Дополнительный осветитель отражённого света позволяет рассматривать непрозрачные плоские объекты без специальной подготовки: насекомых, минералы, монеты, текстуры материалов. Этот режим эффективен с объективами малых увеличений — 4х и 10х, поскольку при переходе к объективу 40х рабочее расстояние становится слишком малым и оправа объектива перекрывает падающий сверху свет.

Подготовка образцов

Основной режим работы — проходящий свет — требует тонких прозрачных препаратов на предметных стёклах. Образец должен пропускать свет снизу вверх через конденсор и объектив. Для школьных занятий подходят готовые фабричные препараты и самостоятельно приготовленные временные препараты: срезы листьев, кожицы лука, капли воды с микроорганизмами, мазки. Непрозрачные или толстые объекты в проходящем свете не видны — для них используют отражённый свет и малые увеличения.

Формат работы

Наблюдение ведётся визуально через монокулярную насадку одним глазом. Насадка поворачивается на 360° вокруг оси и наклонена под углом 45°, что удобно при групповом обучении: несколько учащихся могут поочерёдно смотреть в микроскоп, не перемещая сам прибор. Для фото- и видеофиксации наблюдений производитель предлагает отдельную модификацию с видеоокуляром 2 Мп либо камеру можно докупить отдельно и установить в окулярный тубус на место штатного окуляра.

Конструкция и технологии

Оптическая система построена на трёх ахроматических объективах — 4х, 10х и 40х. Ахроматическая коррекция — базовый уровень устранения цветовых искажений, достаточный для учебных целей. Все оптические элементы изготовлены из стекла с просветляющим покрытием, что повышает светопропускание и контраст изображения. Объектив 40х имеет подпружиненную конструкцию оправы: при случайном столкновении с препаратом или предметным столиком пружина амортизирует удар, защищая и объектив, и образец от повреждения. Это особенно важно для начинающих микроскопистов.

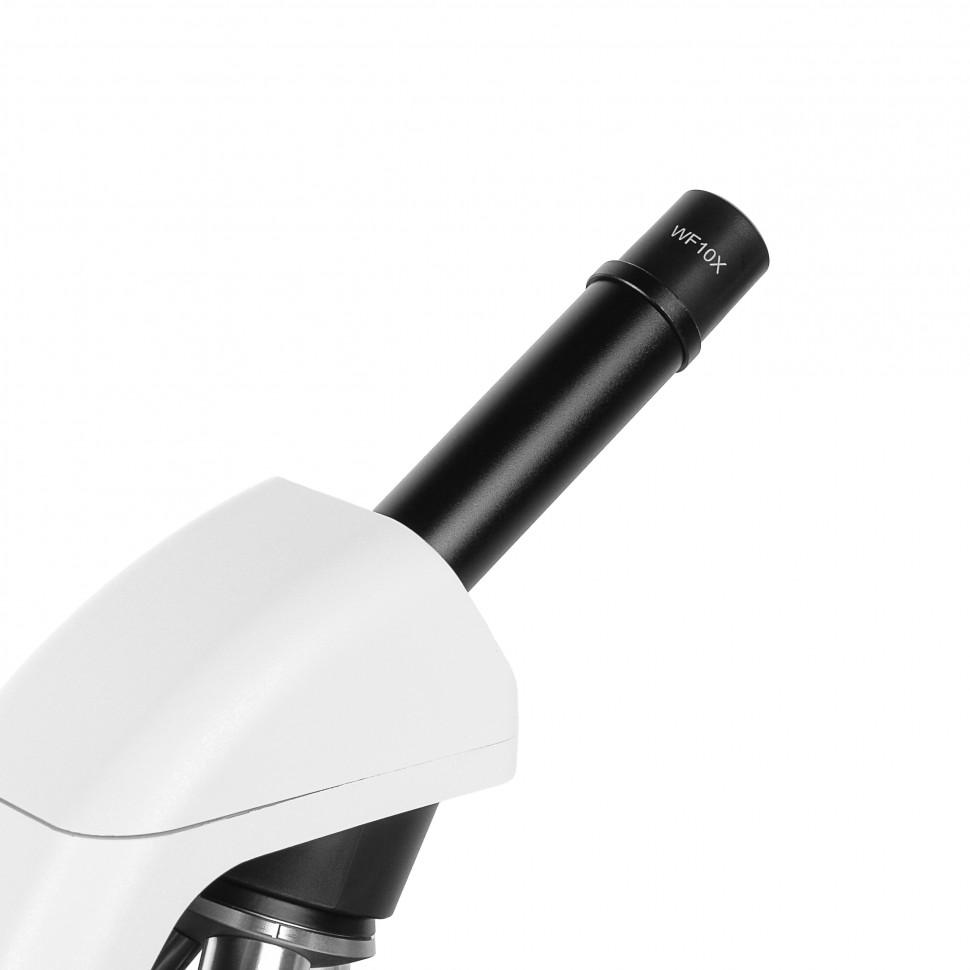

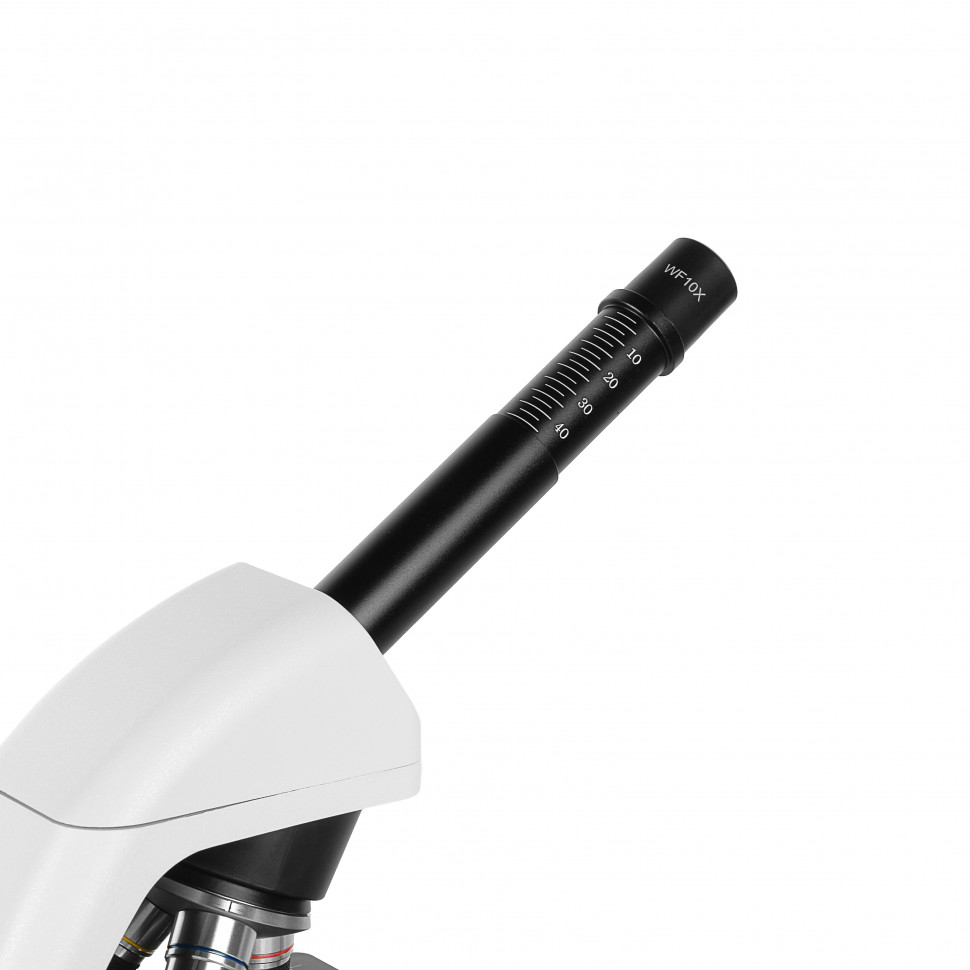

В комплект входят три широкоугольных окуляра WF — 10х, 16х и 20х. В сочетании с объективами они дают увеличение от 40х до 800х. Для достижения максимальных значений 1280х и 1600х используется линза Барлоу с кратностью 2х, которая устанавливается в окулярный тубус и удваивает итоговое увеличение. Линза Барлоу подвижна вдоль оптической оси и имеет шкалу для точной установки кратности. Однако её применение сопровождается двумя эффектами: уменьшается поле зрения (до 11 мм с окуляром 10х и до 9 мм с окуляром 20х) и снижается яркость изображения. На максимальных увеличениях детализация может ограничиваться не столько кратностью, сколько разрешающей способностью оптической системы — изображение увеличивается, но новые детали не проявляются.

Объективы закреплены на трёхпозиционном револьверном устройстве с парфокальной конструкцией: при смене увеличения фокусировка сохраняется, требуется лишь небольшая подстройка. Фокусировка осуществляется перемещением предметного столика по вертикали с помощью зубчато-реечного механизма, рукоятки которого выведены на обе стороны корпуса для удобства правшей и левшей. Столик размером 90×90 мм оснащён линейкой для приблизительной оценки размеров объектов и пружинными зажимами для фиксации препаратов.

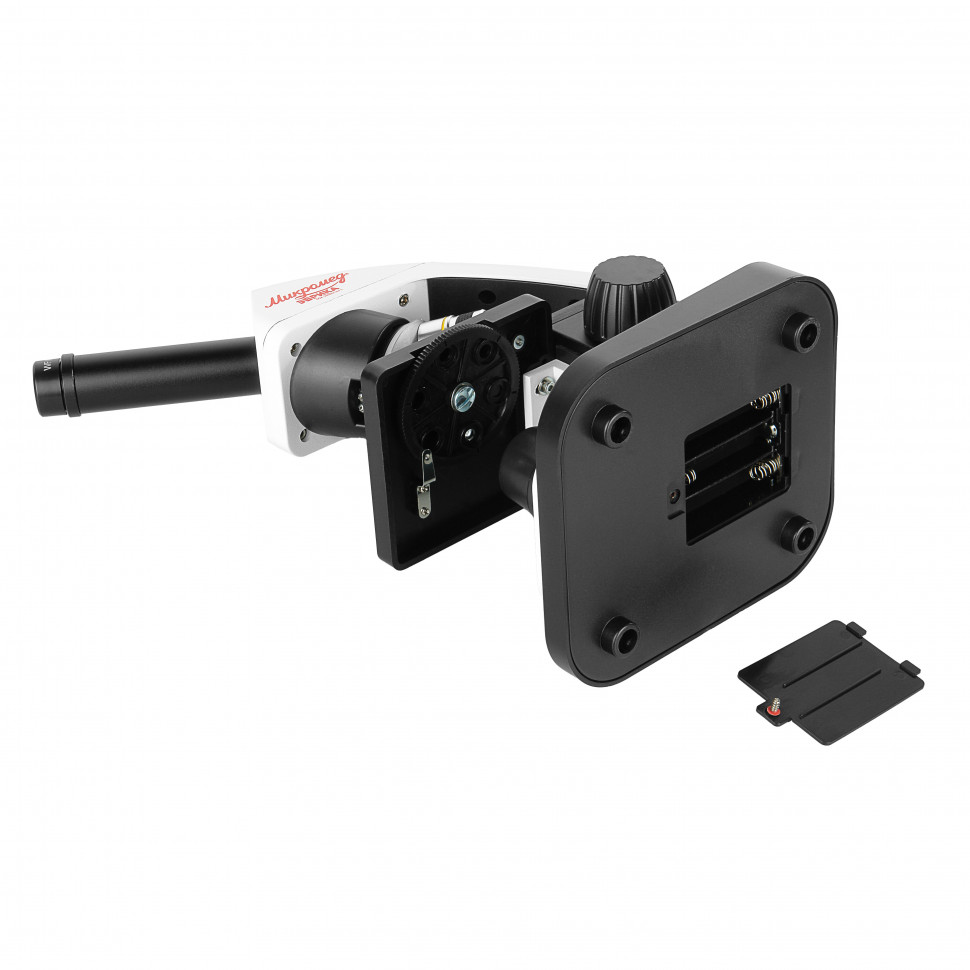

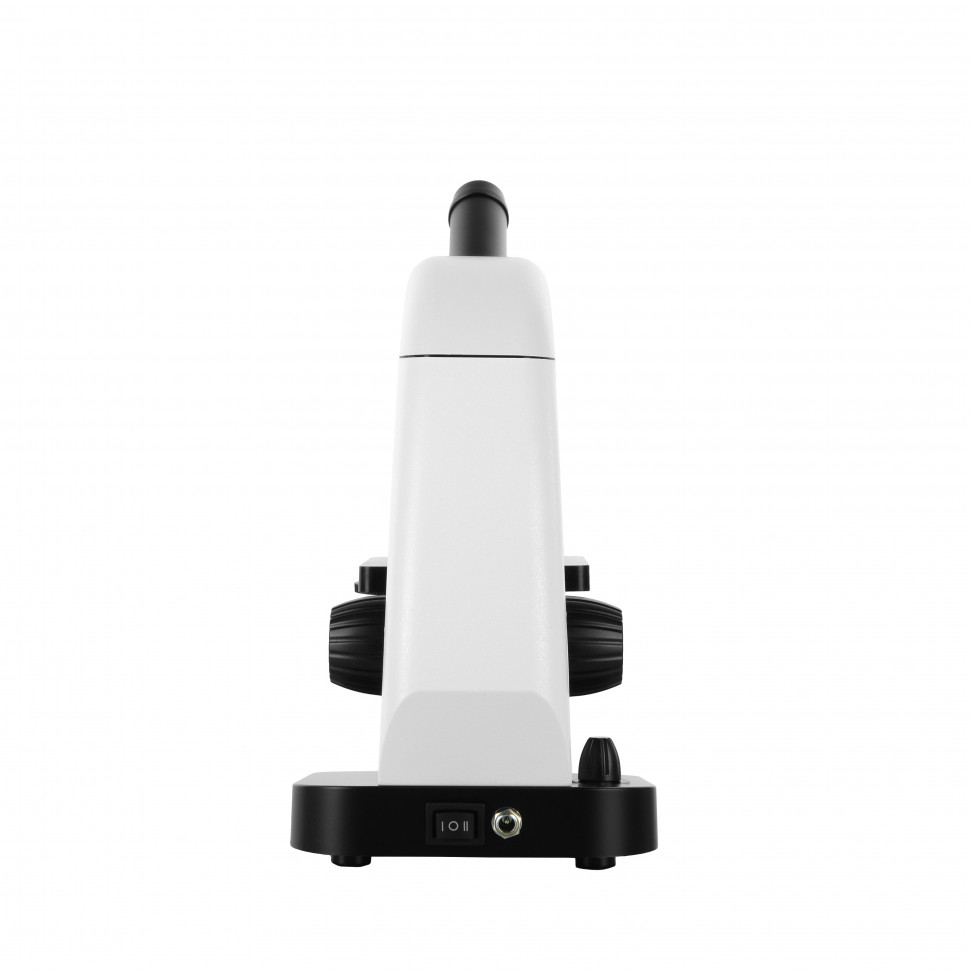

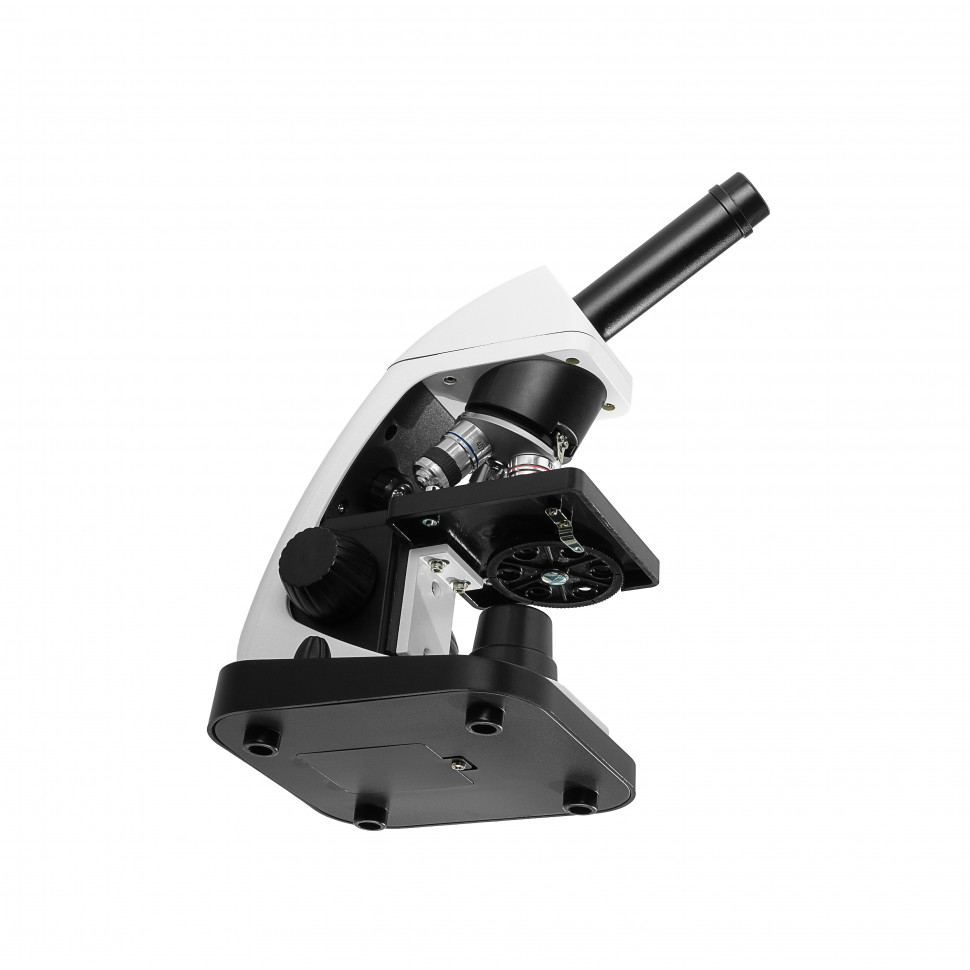

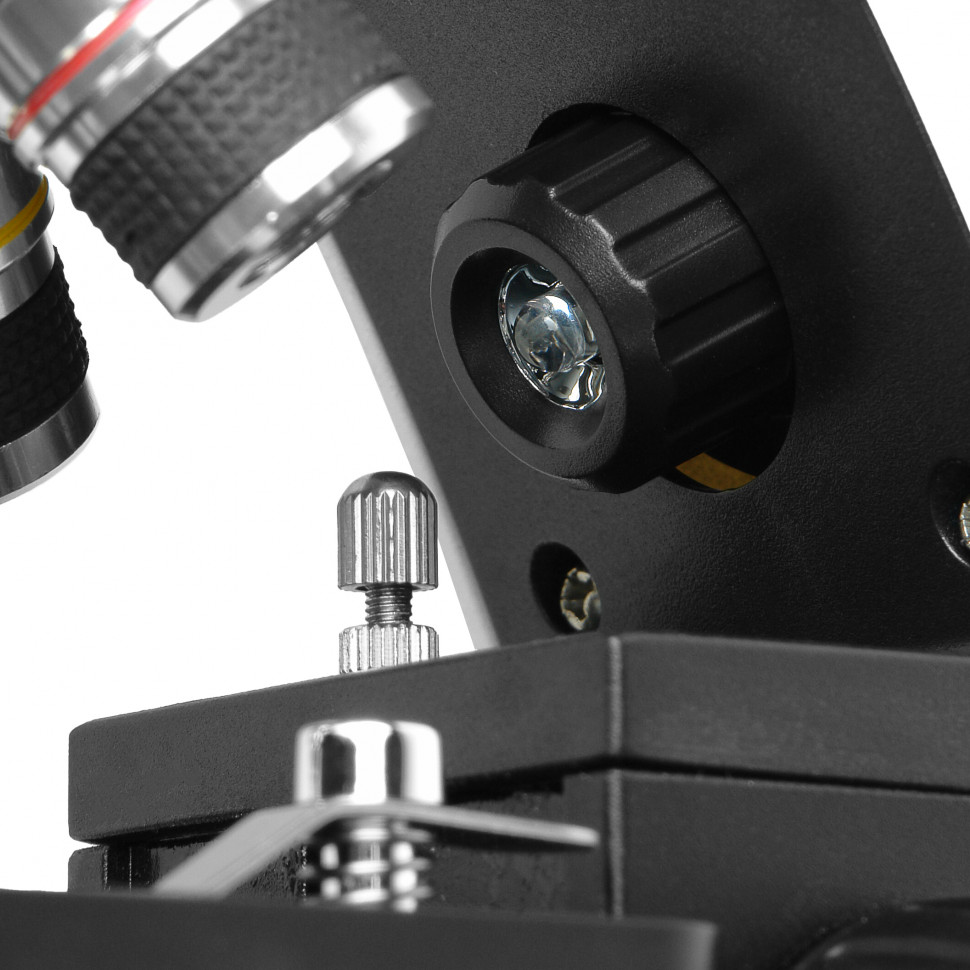

Два светодиодных осветителя — проходящего и отражённого света — оборудованы коллекторными линзами для равномерного распределения светового потока. Яркость каждого регулируется раздельно и плавно от 0 до 100%. Под столиком установлен поворотный диск с шестью отверстиями разного диаметра, выполняющими функцию апертурных диафрагм. Размер отверстия подбирается под увеличение объектива: чем выше кратность, тем меньше должен быть диаметр для достижения оптимального контраста. Питание осуществляется от трёх батареек типа АА либо от сети через адаптер 5В 1А с разъёмом Jack 5,5 мм (приобретается отдельно). Корпус и основание выполнены из ABS пластика, вес прибора с упаковкой — 0,92 кг.

Кому подойдет

Микроскоп рассчитан на учащихся школ и учебных заведений для выполнения лабораторных работ по биологии, экологии, базовым разделам химии и физики, связанным с микромиром. Широкий диапазон увеличения и наличие линзы Барлоу позволяют наглядно продемонстрировать разницу между малыми и большими увеличениями, показать границы полезного увеличения оптической системы. Возможность автономной работы от батареек делает прибор пригодным для выездных занятий и полевых практик. Подойдёт также для домашних исследований начинающих любителей микроскопии, детей и подростков, интересующихся естественными науками.

Что важно знать заранее

Монокулярная насадка означает наблюдение одним глазом, что при длительной работе может вызывать утомление. Максимальные увеличения 1280х и 1600х достигаются с помощью линзы Барлоу, которая одновременно затемняет изображение и сужает поле зрения — для комфортной работы на таких увеличениях требуется яркое освещение и качественно подготовленные контрастные препараты. Отражённый свет практически бесполезен с объективом 40х из-за малого рабочего расстояния. Сетевой адаптер не входит в комплект и приобретается отдельно, без него прибор работает только от батареек. Для расширения возможностей в сторону малых увеличений (например, 20х) потребуется докупить окуляр WF 5х с посадочным диаметром 23,2 мм и извлечь линзу Барлоу из тубуса.

Комплектация

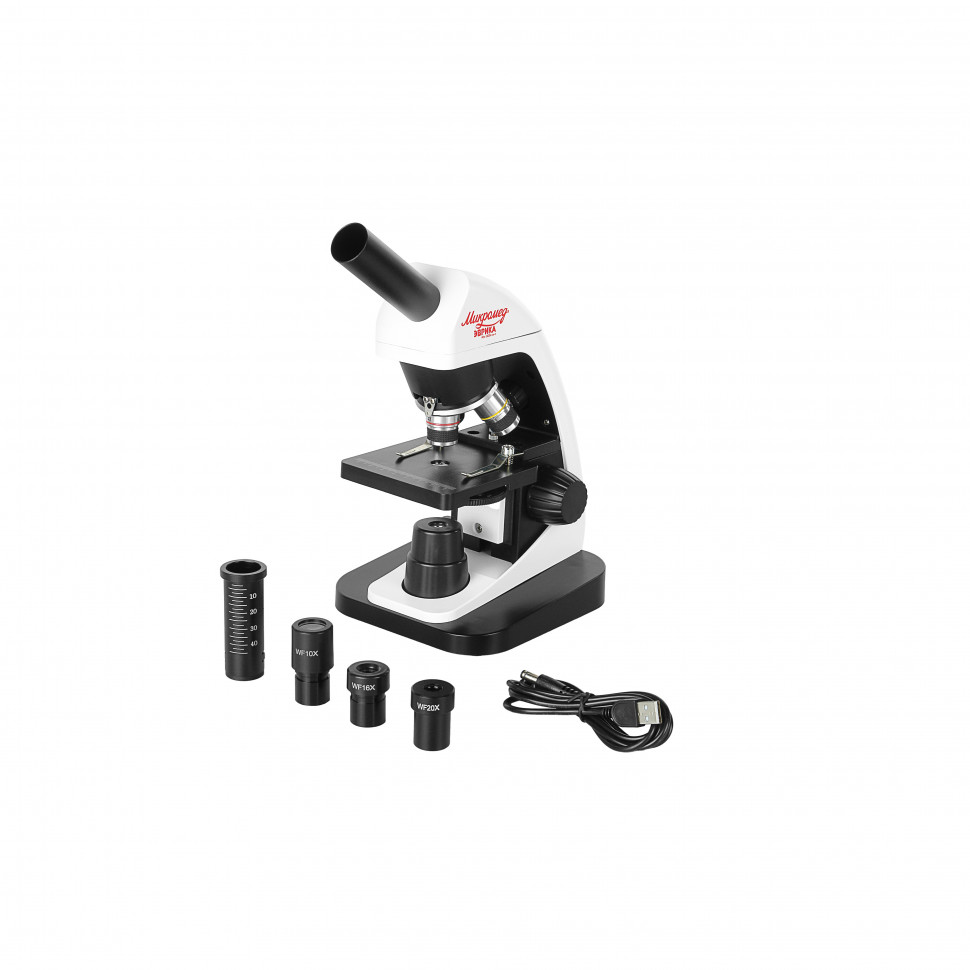

Штатив с основанием — несёт механизм фокусировки, верхний и нижний светодиодные осветители, предметный столик и револьверное устройство. Монокулярная насадка — наклонена под 45°, поворачивается на 360°. Линза Барлоу 2х — удваивает увеличение, устанавливается в окулярный тубус. Столик прямоугольный с конденсором и линейкой — размер 90×90 мм, пружинные зажимы для препаратов. Объективы 4х, 10х, 40х ахроматы — объектив 40х с подпружиненной конструкцией. Окуляры WF 10х, WF 16х, WF 20х — широкоугольные, посадочный диаметр 20 мм. Кабель питания USB — для подключения к адаптеру или USB-источнику 5В 1А. Руководство по эксплуатации.

Комплект содержит всё необходимое для начала работы, кроме сетевого адаптера и самих препаратов. Для полноценных занятий докупите предметные и покровные стёкла, набор готовых препаратов или набор для их самостоятельного изготовления.

Рекомендуемые аксессуары

Сетевой адаптер 5В 1А с разъёмом Jack 5,5 мм — избавит от необходимости регулярно менять батарейки при стационарном использовании. Набор готовых препаратов — позволит сразу начать наблюдения без навыков пробоподготовки. Предметные и покровные стёкла, набор для приготовления препаратов — для самостоятельного изготовления временных препаратов из доступных объектов. Окуляр WF 5х с посадочным диаметром 23,2 мм — расширит диапазон в сторону малых увеличений (20х с объективом 4х). Видеоокуляр или цифровая камера — для фото- и видеофиксации наблюдений, установка в окулярный тубус вместо штатного окуляра.

Сравнение

Производитель выпускает модификацию этой модели с видеоокуляром 2 Мп в комплекте — Микроскоп школьный Эврика 40х-1600х (вар. 3) с видеоокуляром. Она подойдёт тем, кому с самого начала важна возможность фото- и видеосъёмки, демонстрации изображения на экране компьютера для группового просмотра или ведения цифрового архива наблюдений. Базовая комплектация без видеоокуляра, напротив, ориентирована на классическое визуальное наблюдение и позволяет сэкономить, если съёмка не требуется или планируется установка камеры более высокого разрешения в будущем.

Итог

Микроскоп школьный Эврика 40х-1600х (вар. 3) — доступный учебный прибор с расширенным за счёт линзы Барлоу диапазоном увеличения, двумя типами освещения и возможностью автономной работы. Подходит для выполнения школьных лабораторных работ, домашних исследований начинающих микроскопистов и наглядной демонстрации принципов оптической микроскопии.
