Микроскоп школьный Эврика SMART 40х-1280х в текстильном кейсе

Микроскоп школьный Эврика SMART 40х-1280х — проходящий и отраженный свет, металлический корпус

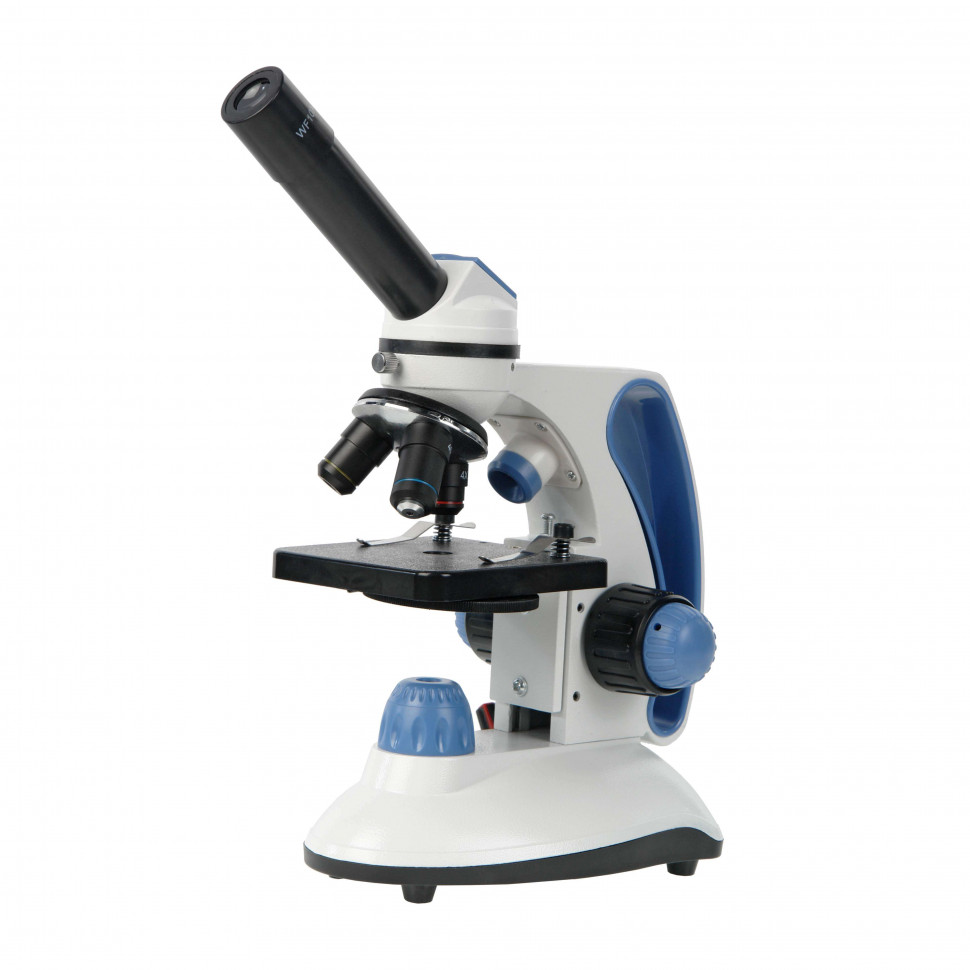

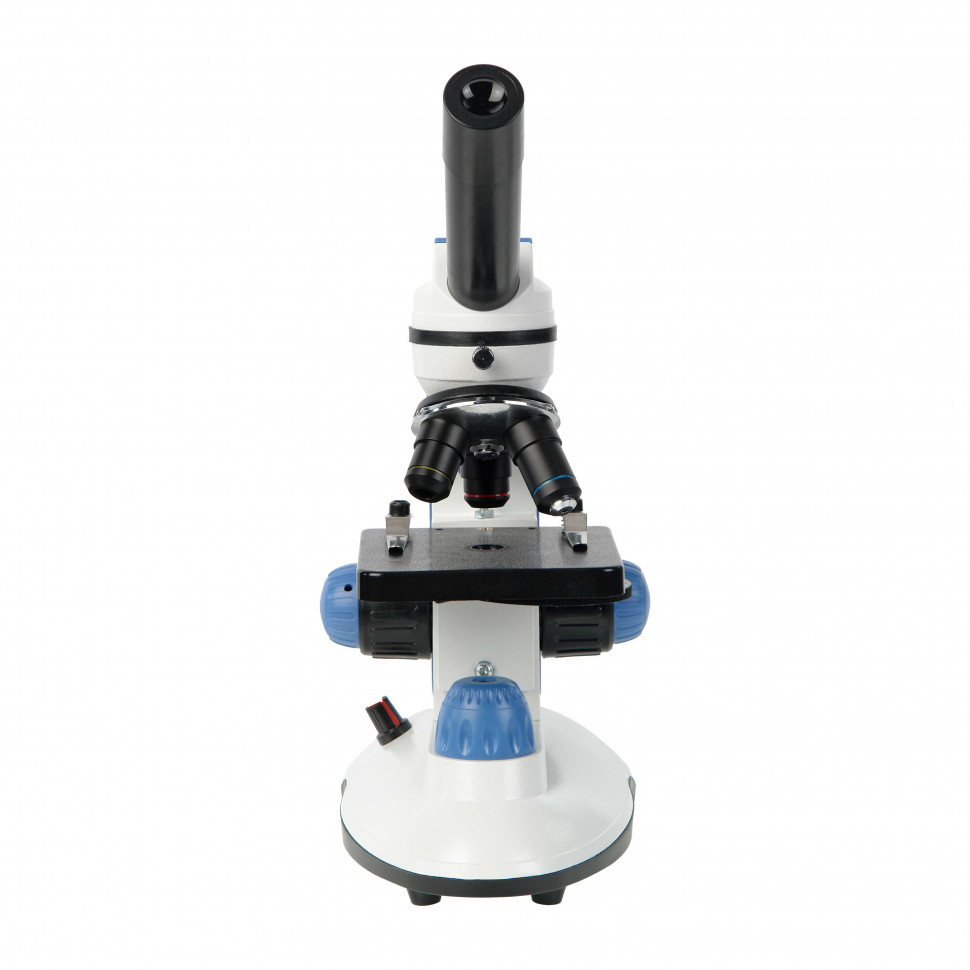

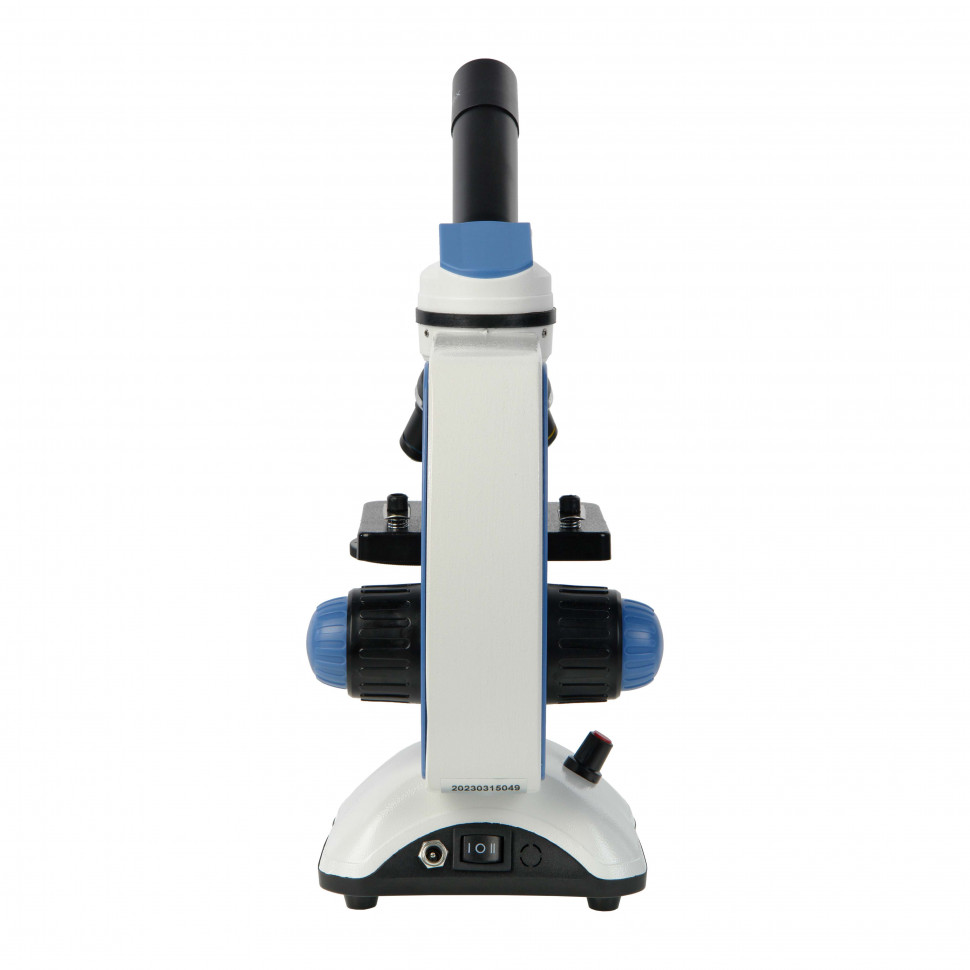

Прямой биологический микроскоп проходящего света с дополнительным осветителем отраженного света для работы как с прозрачными, так и с непрозрачными образцами. Монокулярная поворотная насадка с наклоном 45°, три ахроматических объектива 4х, 10х и 40х, два окуляра WF10x и WF16x, линза Барлоу 2х в комплекте. Механизм грубой и тонкой фокусировки. Полностью металлический корпус из алюминиевого сплава. Держатель смартфона для фото- и видеофиксации.

Что можно увидеть на практике

Что можно рассмотреть

Микроскоп Эврика SMART 40х-1280х позволяет изучать клетки растений (кожица лука, листья элодеи), животные ткани на готовых препаратах, простейших в капле воды (инфузории, амебы, эвглены), мелкие водоросли, волокна тканей, кристаллы соли и сахара. Числовая апертура старшего объектива 0.65 обеспечивает разрешение около 0.5 микрометра — этого достаточно для различения эритроцитов крови (диаметр около 7 мкм), ядер клеток, крупных бактерий. Отраженный свет расширяет возможности: при малых увеличениях (40х–100х) можно рассматривать непрозрачные объекты — мелких насекомых, монеты, поверхность минералов, текстуру бумаги.

Подготовка образцов

Проходящий свет требует тонких прозрачных препаратов на предметных стеклах — свет должен пройти сквозь образец, чтобы сформировать изображение. Для временных препаратов достаточно поместить тонкий срез или каплю жидкости с объектом между предметным и покровным стеклом. Готовые окрашенные препараты тканей можно приобрести отдельно. Для отраженного света подготовка не нужна: объект размещается непосредственно на столике, свет падает сверху и отражается от поверхности.

Формат работы

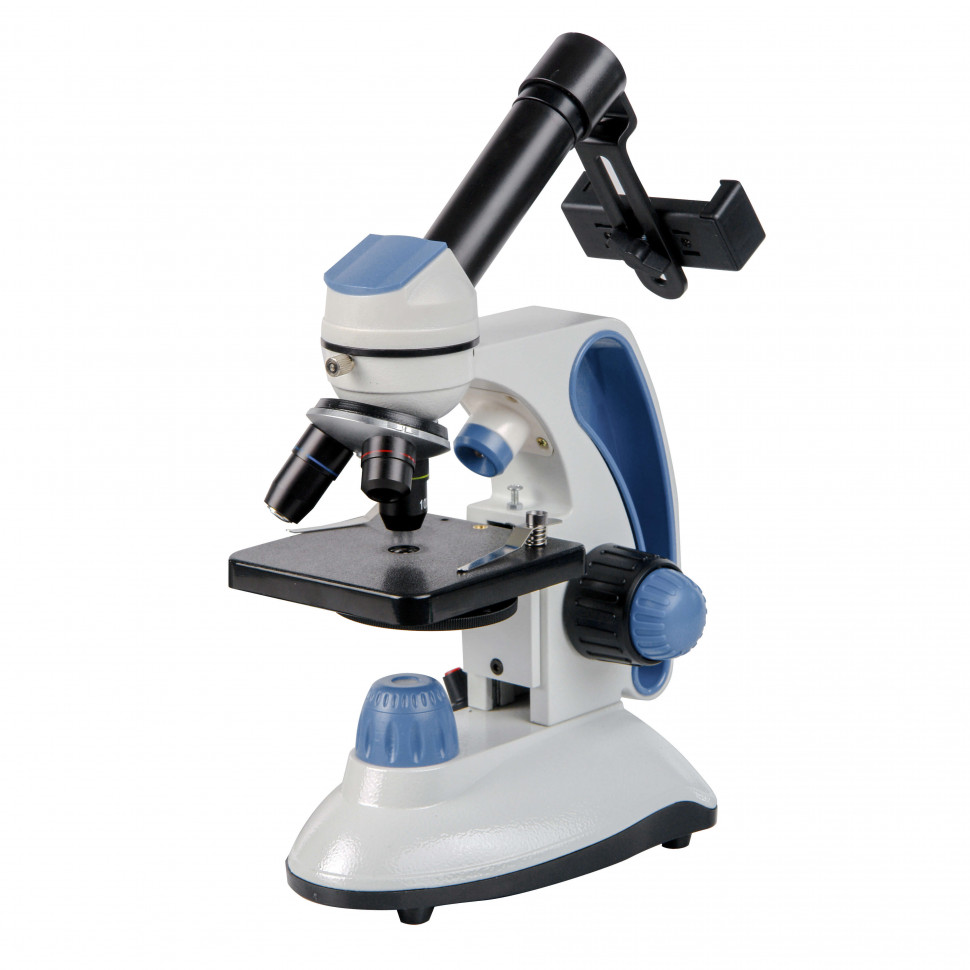

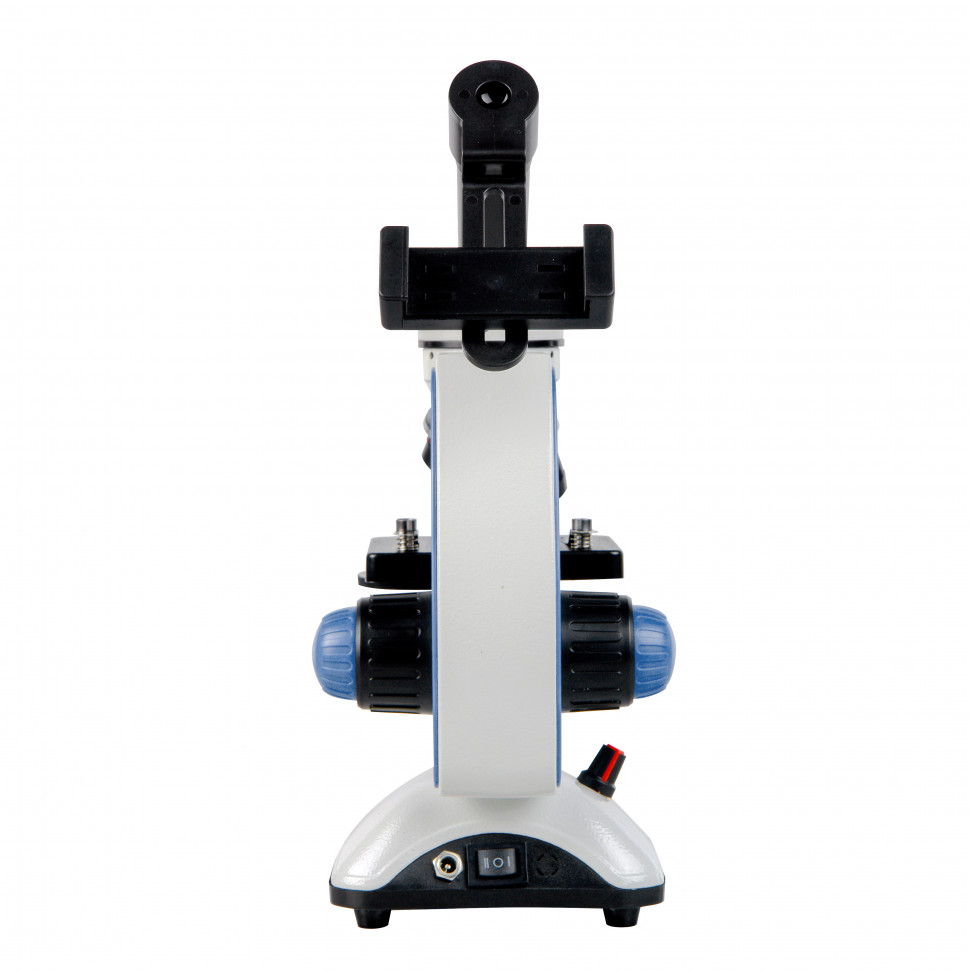

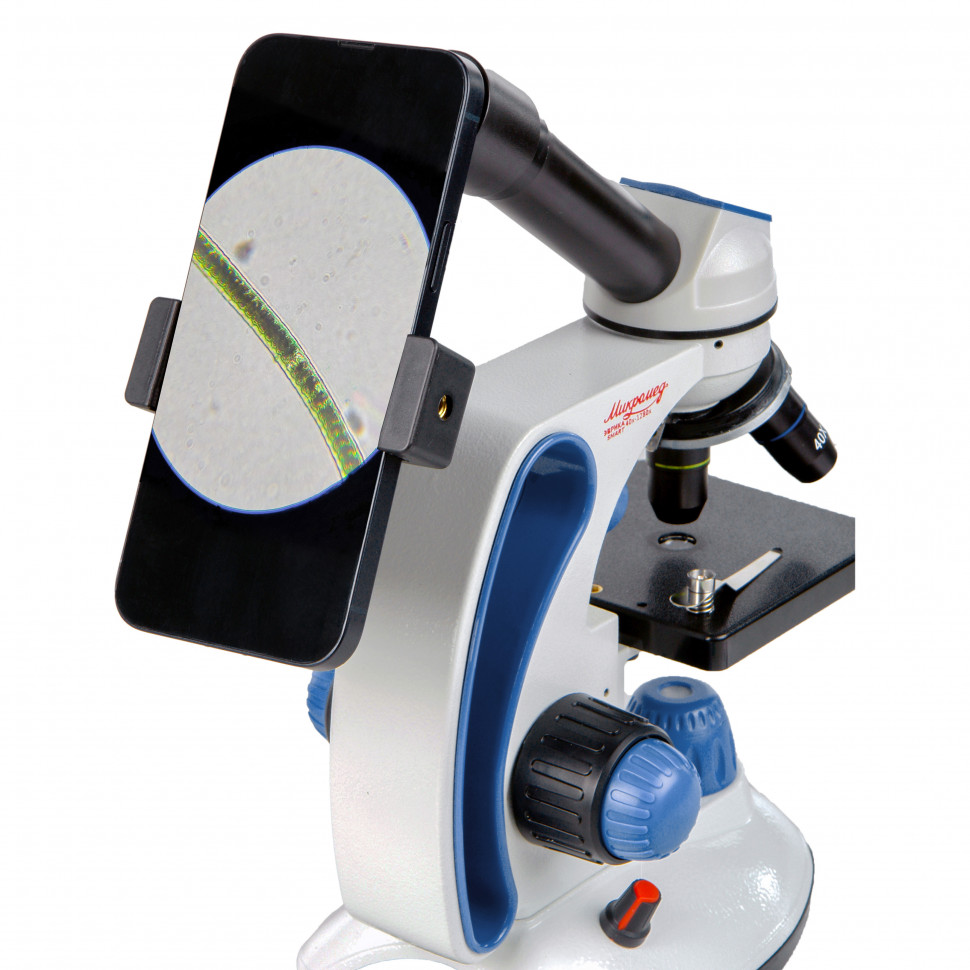

Монокулярная насадка предполагает визуальное наблюдение одним глазом через окуляр. Держатель смартфона из комплекта позволяет зафиксировать телефон над окуляром и снимать фото или видео наблюдаемого изображения без покупки отдельной цифровой камеры. Стандартный посадочный диаметр окулярного тубуса 23.2 мм совместим с большинством окулярных камер, если потребуется профессиональная съемка с подключением к компьютеру.

Конструкция и технологии

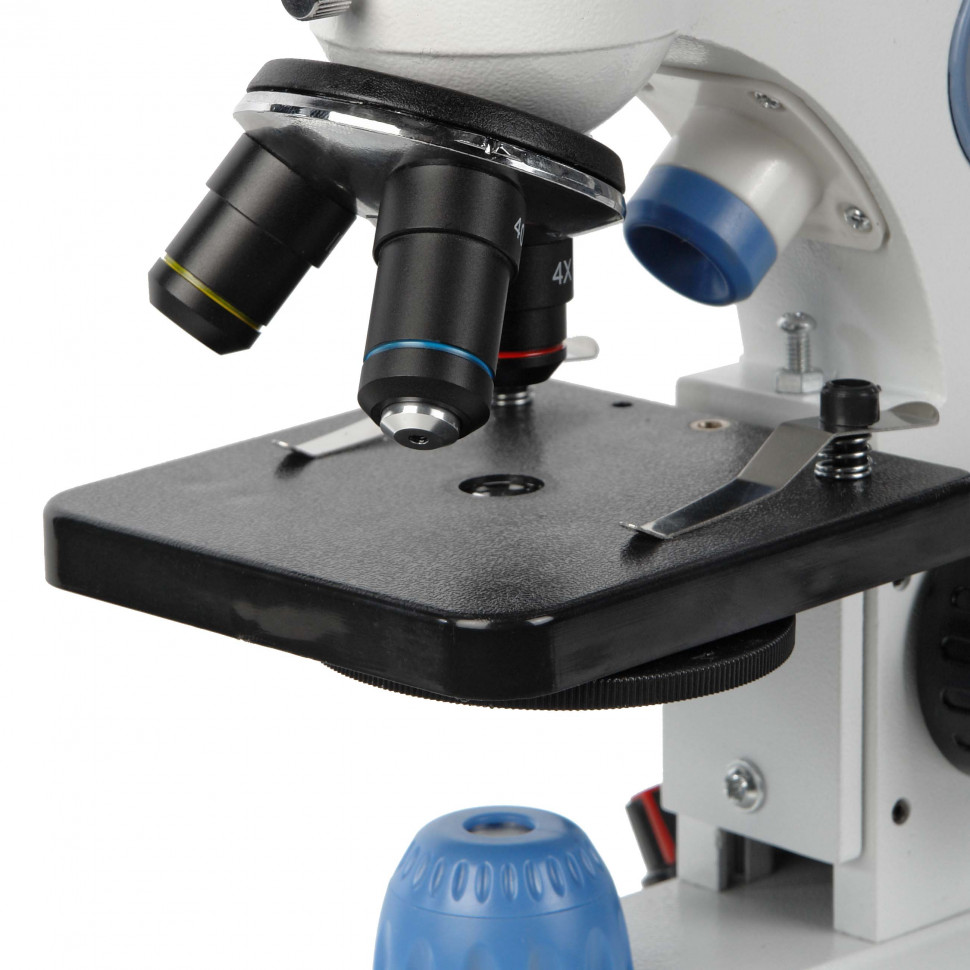

Револьверное устройство на три объектива позволяет быстро переключаться между увеличениями 4х, 10х и 40х. Все объективы — ахроматы с просветляющим покрытием: остаточные цветовые искажения минимизированы, контраст выше, чем у простых линз. Объектив 40х имеет подпружиненную оправу — если случайно опустить его на препарат, пружина сожмется и защитит как линзу, так и стекло с образцом от повреждения.

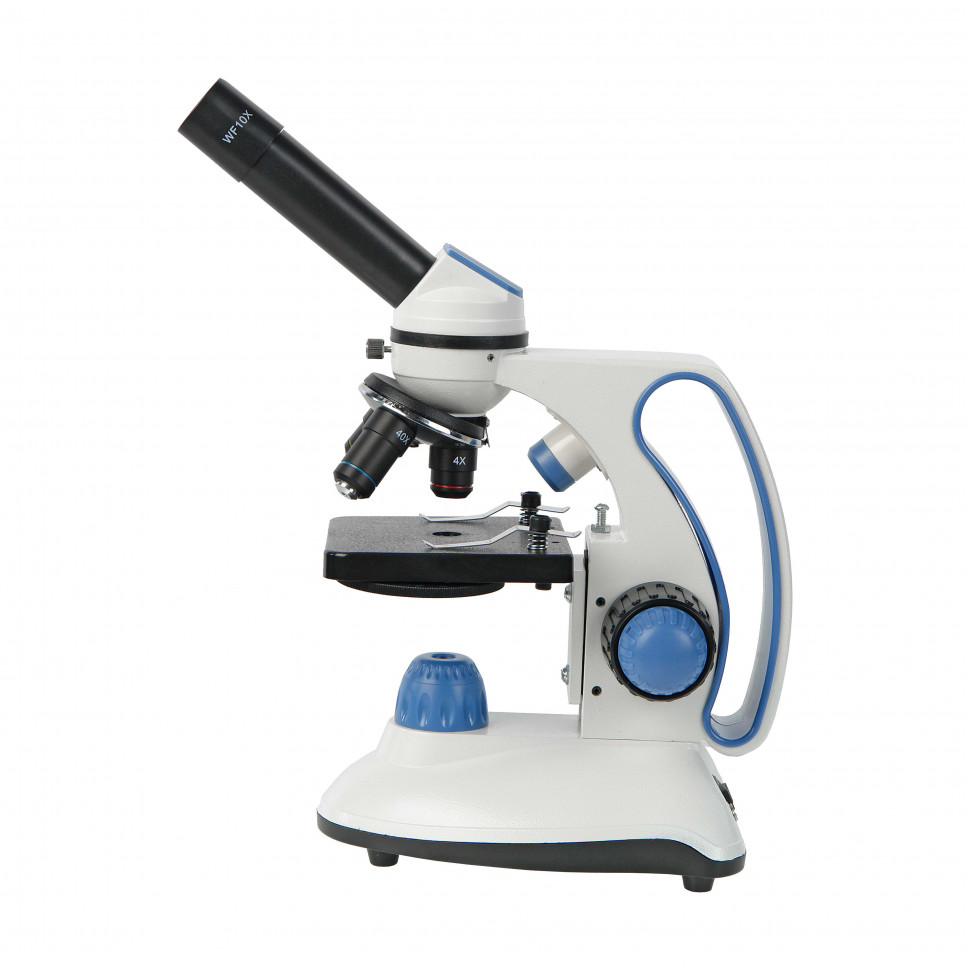

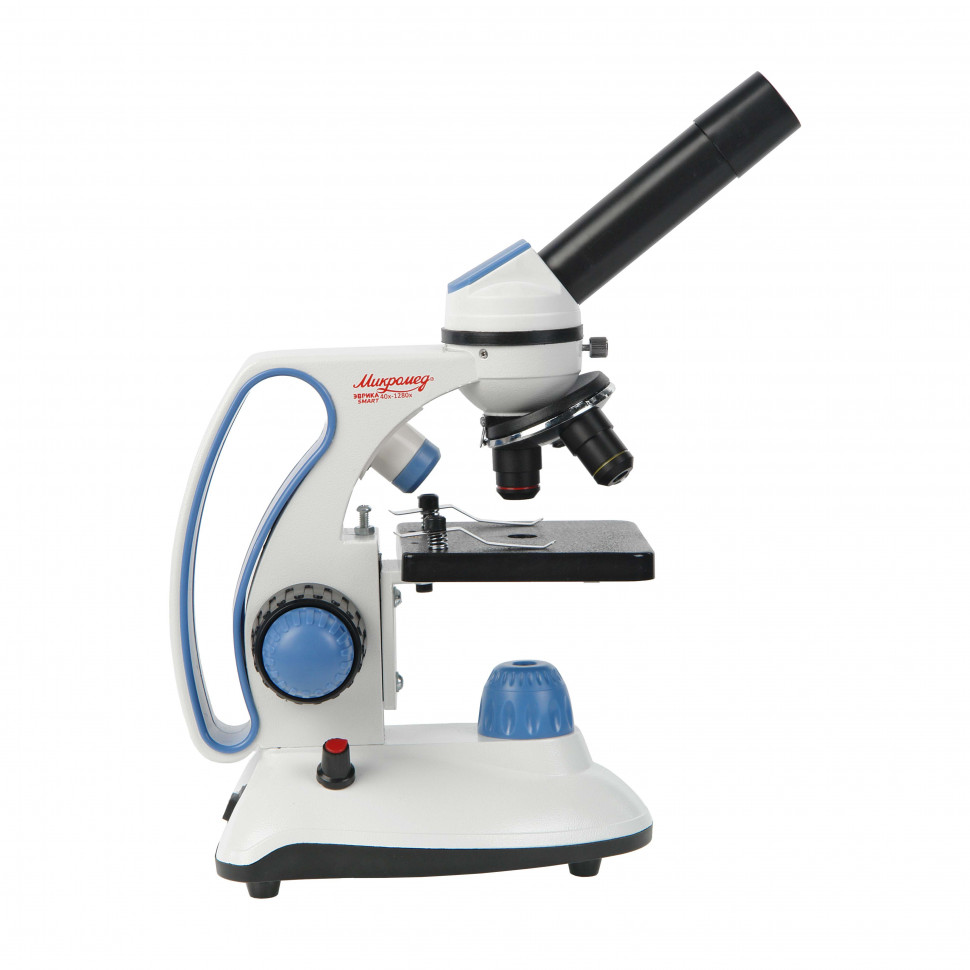

Оптическая схема с длиной тубуса 160 мм — классический стандарт для учебных микроскопов. Монокулярная насадка поворачивается на 360° вокруг вертикальной оси: удобно, если микроскоп стоит у края стола или несколько учащихся наблюдают по очереди. Наклон насадки 45° снижает нагрузку на шею и спину при длительной работе.

Фокусировочный механизм с грубой и тонкой наводкой — редкость для школьных моделей. Грубая фокусировка (крупная рукоятка) быстро приближает столик к объективу, тонкая фокусировка (малая рукоятка) позволяет плавно настроить резкость при больших увеличениях, где малейший сдвиг столика уводит изображение из фокуса. Зубчато-реечный механизм точен и надежен, ограничитель хода предотвращает удар объектива о предметное стекло.

Двойная осветительная система: проходящий свет под столиком для прозрачных препаратов и отраженный свет над столиком для непрозрачных объектов. Оба осветителя оснащены коллекторными линзами — они собирают свет от светодиода и равномерно направляют его на образец. Яркость каждого осветителя регулируется независимо от 0 до 100%, что важно для разных типов препаратов: темные срезы требуют больше света, живые клетки лучше видны при умеренной яркости. Поворотный диск с шестью отверстиями под столиком выполняет роль апертурной диафрагмы — подбирая отверстие под кратность объектива, вы улучшаете контраст изображения.

Штатив и основание полностью изготовлены из алюминиевого сплава, а не из пластика. Это обеспечивает устойчивость конструкции весом 1.3 кг, защиту механизмов от ударов и стабильность настроек — микроскоп не качается на столе и не сбивает фокус от прикосновения.

Кому подойдет

Микроскоп Эврика SMART 40х-1280х предназначен для учащихся школ и лицеев при выполнении лабораторных работ по биологии, экологии, химии, физике. Подходит для проектно-исследовательской деятельности в учебных кабинетах и для домашних экспериментов. Два окуляра разной кратности и линза Барлоу дают широкий диапазон увеличений от 40х до 1280х — достаточно для большинства школьных задач.

Держатель смартфона в комплекте упрощает фиксацию результатов: не нужно покупать камеру, можно сразу снимать и делиться изображениями. Двойное питание (батареи или сеть) делает прибор мобильным — микроскоп можно взять на выездное занятие или в полевые условия, где нет розетки.

Монокулярная насадка утомительна при длительной работе: наблюдение одним глазом создает нагрузку на зрение. Для коротких сеансов 15–30 минут это некритично, но если планируется регулярная многочасовая микроскопия, стоит рассмотреть бинокулярные модели. Механизм тонкой фокусировки и металлический корпус выделяют эту модель среди учебных микроскопов и обеспечивают запас прочности на годы использования.

Что важно знать заранее

Линза Барлоу 2х удваивает увеличение окуляра, позволяя достичь 1280х при комбинации объектива 40х, окуляра 16х и линзы. Но разрешающая способность микроскопа определяется числовой апертурой объектива, а не итоговой кратностью. При апертуре 0.65 старшего объектива предел полезного увеличения составляет около 650х — дальнейший рост кратности увеличивает размер изображения, но не добавляет новых деталей (так называемое пустое увеличение). Режимы 800х и 1280х полезны для демонстрации уже различимых структур на большом расстоянии от окуляра, но новой информации не дают. Кроме того, линза Барлоу уменьшает поле зрения и яркость изображения — придется добавлять свет.

Отраженный свет эффективен только с объективами малых увеличений 4х и 10х. При переходе на объектив 40х рабочее расстояние между линзой и объектом сокращается до долей миллиметра — оправа объектива перекрывает падающий сверху свет, и изображение темнеет. Поэтому для работы с непрозрачными образцами используйте малые увеличения, для больших увеличений готовьте прозрачные препараты и включайте проходящий свет.

Предметный столик 95×95 мм не имеет координатного механизма с нониусом — образец перемещается вручную. Это замедляет поиск нужного участка на большом увеличении и не позволяет записывать точные координаты объектов для повторного поиска, но для школьных задач такая точность, как правило, избыточна.

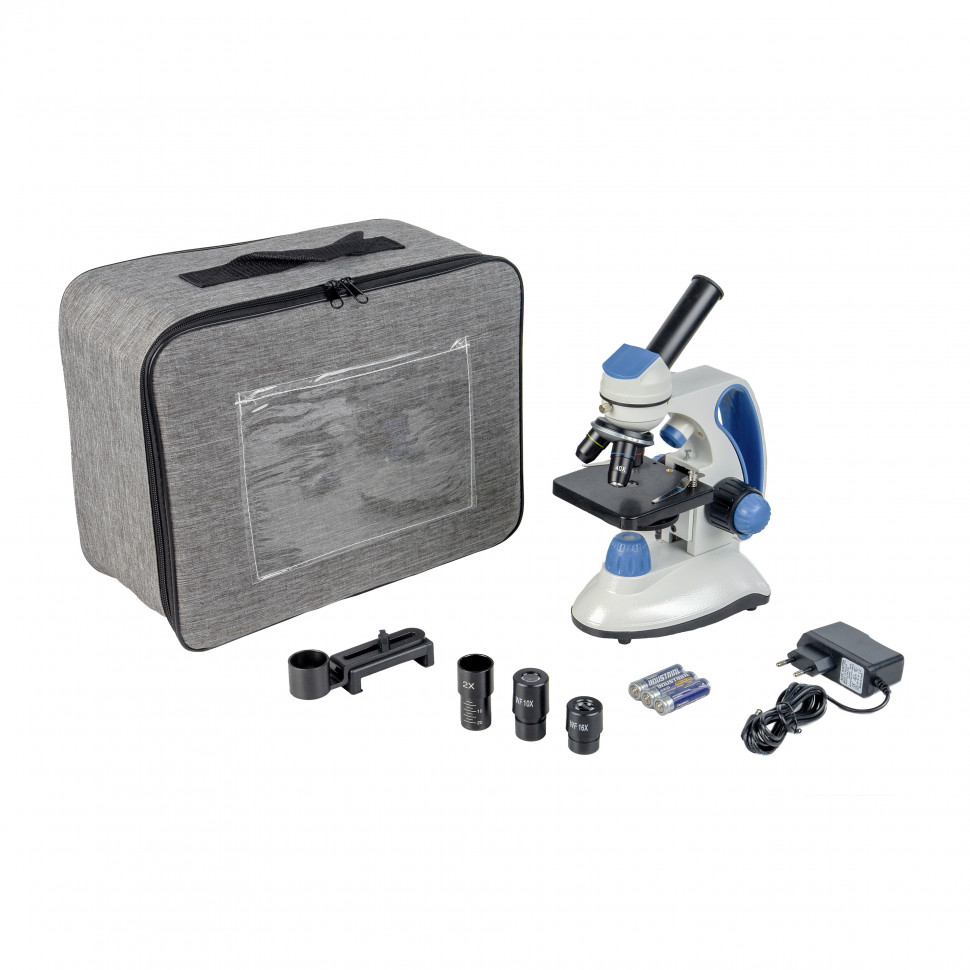

Комплектация

• Объективы 4х/0.1, 10х/0.25, 40х/0.65 — ахроматическая коррекция, просветление, объектив 40х с подпружиненной оправой для защиты оптики
• Окуляры WF10х/15 и WF16х/11 — широкое поле зрения (Wide Field), два окуляра дают гибкость в выборе увеличения

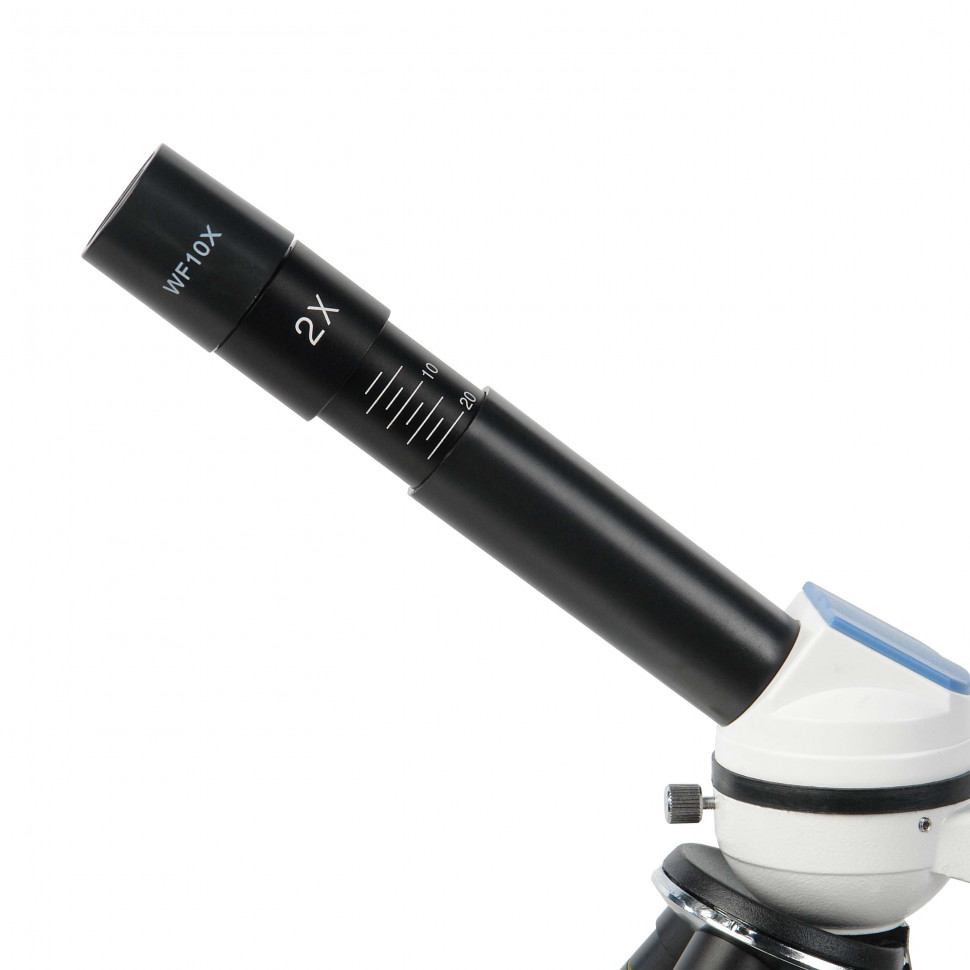

• Линза Барлоу 2х — вставляется в окулярный тубус, удваивает увеличение окуляра, подвижная оправа со шкалой для плавной регулировки
• Держатель смартфона — крепится к окуляру, позволяет снимать изображение через объектив телефона без покупки камеры
• Предметный столик 95×95 мм — с пружинными клипсами для фиксации предметного стекла, под столиком поворотный диск с 6 диафрагмами
• Сетевой адаптер с кабелем — питание от сети 100–240 В, альтернатива батареям для стационарной работы

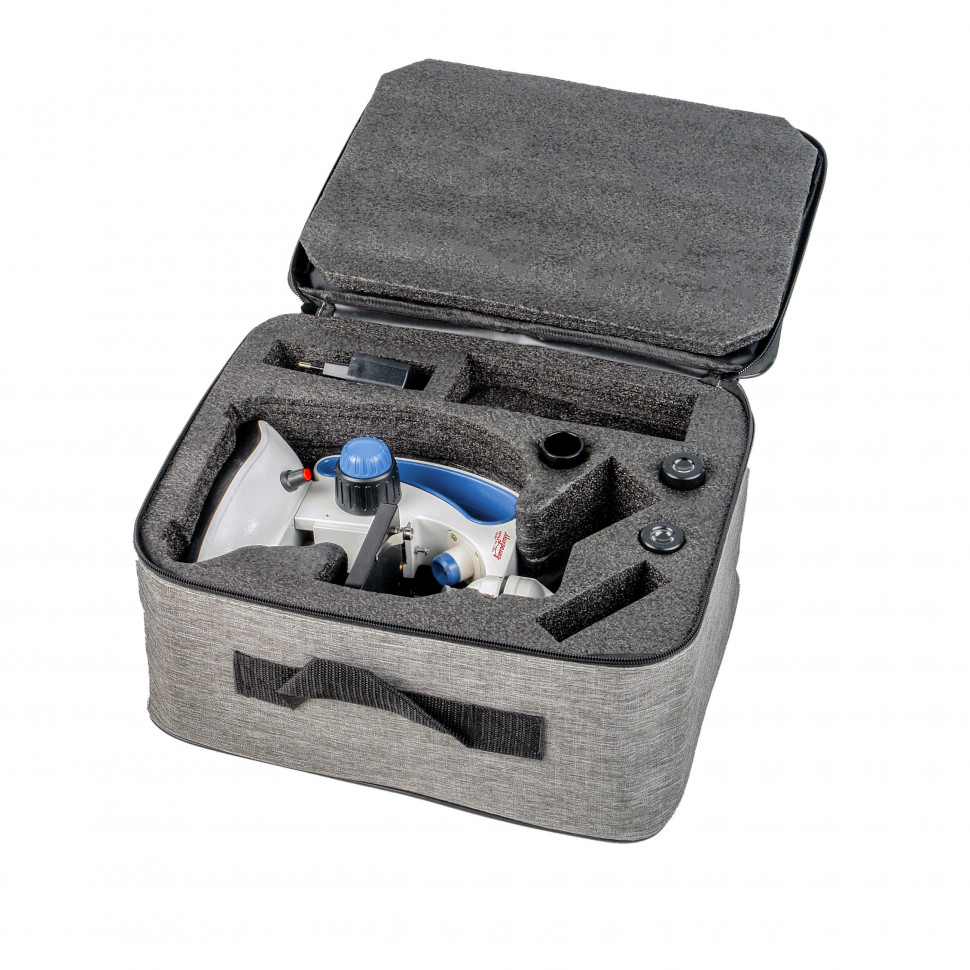

• Текстильный кейс — для хранения и переноски микроскопа
• Руководство по эксплуатации, гарантийный талон

Комплект полный для начала работы. Докупить в первую очередь стоит набор готовых микропрепаратов для биологии (если планируется изучение тканей), предметные и покровные стекла для приготовления временных препаратов, пипетки и препаровальные иглы. Для объектива 40х при работе на пределе увеличения пригодится иммерсионное масло, но школьная программа его обычно не требует.

Рекомендуемые аксессуары

Набор готовых микропрепаратов ускорит освоение микроскопа: окрашенные срезы тканей растений и животных, крыло насекомого, пыльца демонстрируют возможности прибора без трудоемкой пробоподготовки. Предметные и покровные стекла нужны для приготовления временных препаратов из подручных объектов — кожицы лука, капли воды из пруда, волокон ткани. Окулярная камера с разрешением 2–5 мегапикселей и USB-подключением к компьютеру заменит держатель смартфона, если потребуется более качественная съемка с калибровкой и измерениями в специализированном ПО.

Итог

Микроскоп школьный Эврика SMART 40х-1280х — учебный прибор с конструктивным запасом прочности. Металлический корпус, механизм грубой и тонкой фокусировки, двойное освещение проходящим и отраженным светом, держатель смартфона в комплекте — это больше, чем типичная школьная модель. Широкий диапазон увеличений покрывает задачи от обзора объекта целиком до детального изучения клеток. Монокулярная насадка ограничивает комфорт при долгой работе, а линза Барлоу на предельных увеличениях дает скорее рост картинки, чем рост детализации, но для учебных лабораторных работ и домашних экспериментов этих возможностей достаточно.
