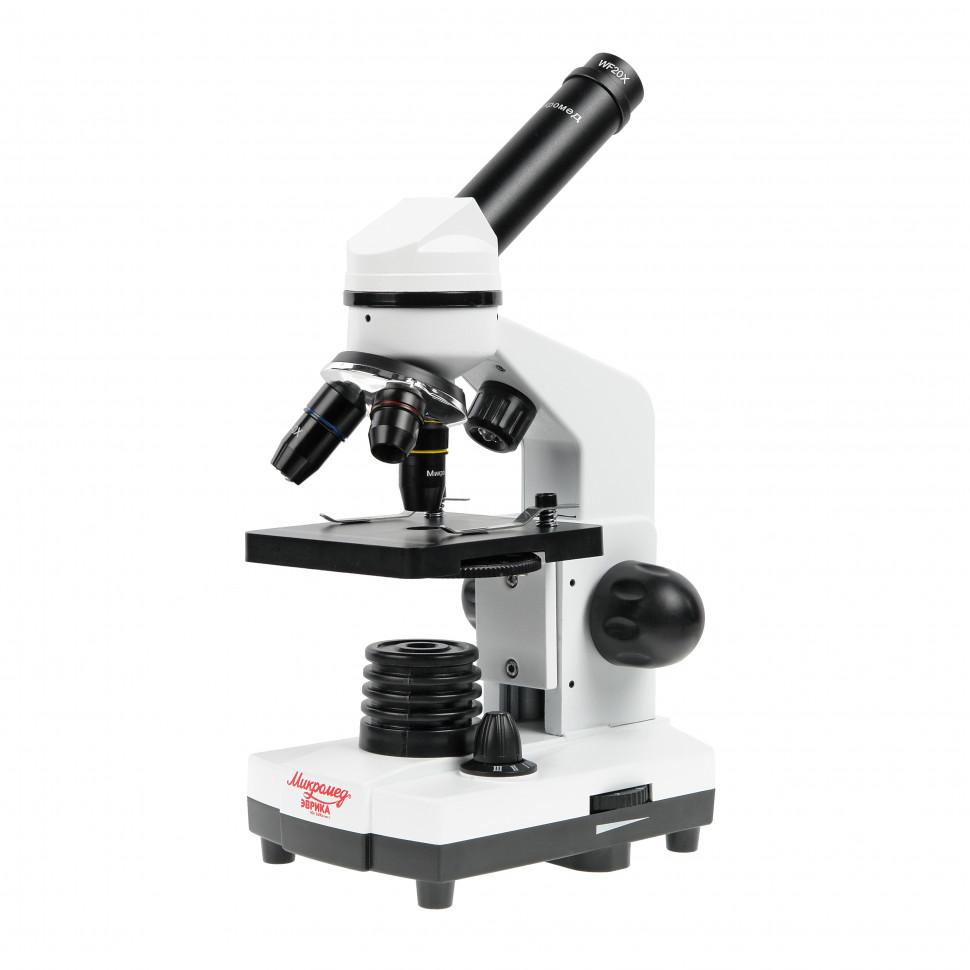

Микроскоп школьный Эврика 40х-1600х (вар. 2) с видеоокуляром

Микроскоп школьный Эврика 40х-1600х — учебный прибор с цифровой камерой и двумя типами освещения

Что можно увидеть или сделать на практике

Что можно рассмотреть

Микроскоп Эврика 40х-1600х позволяет изучать строение растительных и животных клеток, наблюдать одноклеточные организмы — инфузории, амебы, эвглены, рассматривать срезы тканей, пыльцу растений, кристаллы солей и другие прозрачные объекты в проходящем свете. Дополнительный осветитель отраженного света расширяет возможности: можно рассматривать непрозрачные плоские образцы — поверхность минералов, монет, насекомых, листьев, текстильных волокон. Отраженный свет эффективен только с малыми увеличениями (объективы 4х и 10х), поскольку при большем увеличении оправа объектива перекрывает падающий сверху свет из-за малого рабочего расстояния.

Подготовка образцов

Для наблюдения в проходящем свете требуются тонкие прозрачные препараты на предметных стеклах. Это могут быть готовые фабричные препараты или временные — капля воды с микроорганизмами, тонкий срез лука, кожица листа, накрытые покровным стеклом. Толстые или непрозрачные объекты свет не пропускают и в проходящем освещении не видны. Для отраженного света подготовка проще: образец размещается на предметном столике без покровного стекла, главное — чтобы объект был достаточно плоским и помещался под объектив.

Формат работы

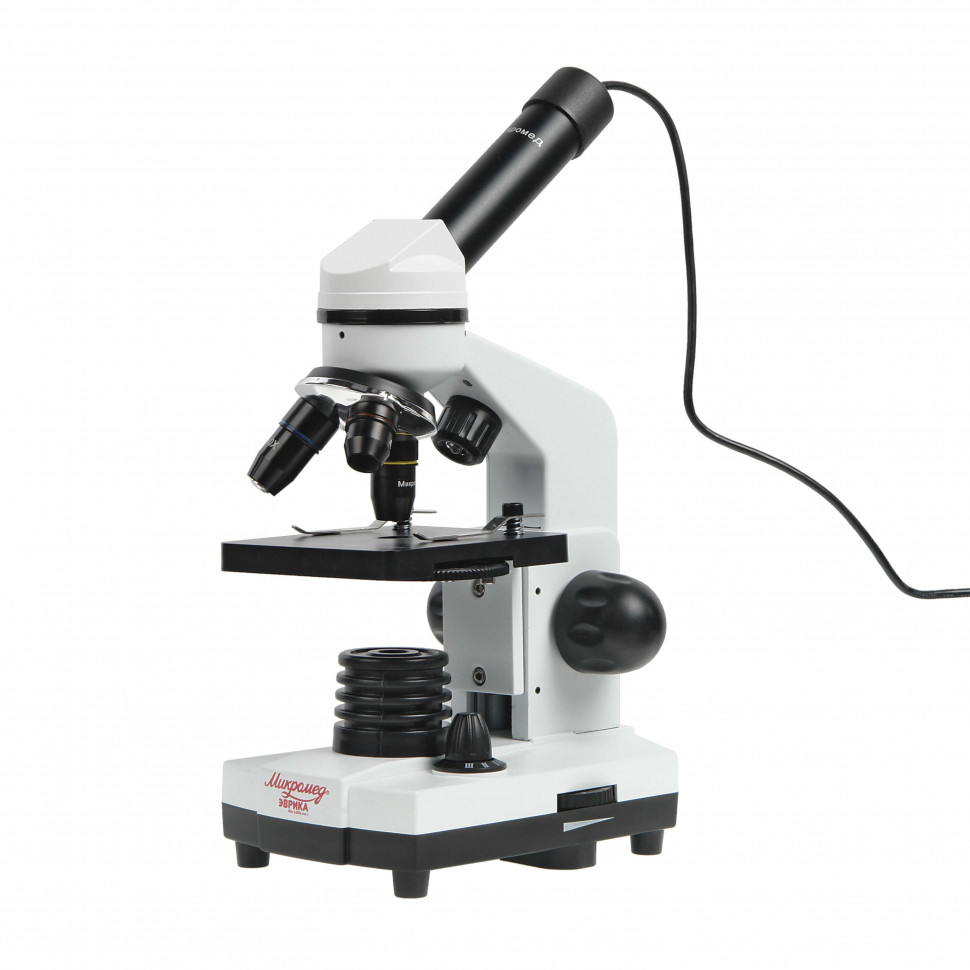

Микроскоп Эврика поддерживает два формата работы. Классическое визуальное наблюдение ведется через монокулярную насадку одним глазом с использованием любого из трех комплектных окуляров (10х, 16х или 20х). Цифровой формат включается заменой окуляра на видеоокуляр 1.3 Мр: изображение в реальном времени передается через USB 2 на компьютер, где его можно наблюдать на экране, сохранять фото в форматах jpg и png, записывать видео в wmv или mp4. Программа Micromed View позволяет управлять балансом белого, экспозицией, проводить измерения объектов после калибровки, формировать отчеты. Это удобно для групповых занятий, документирования наблюдений и проектной работы.

Конструкция и технологии

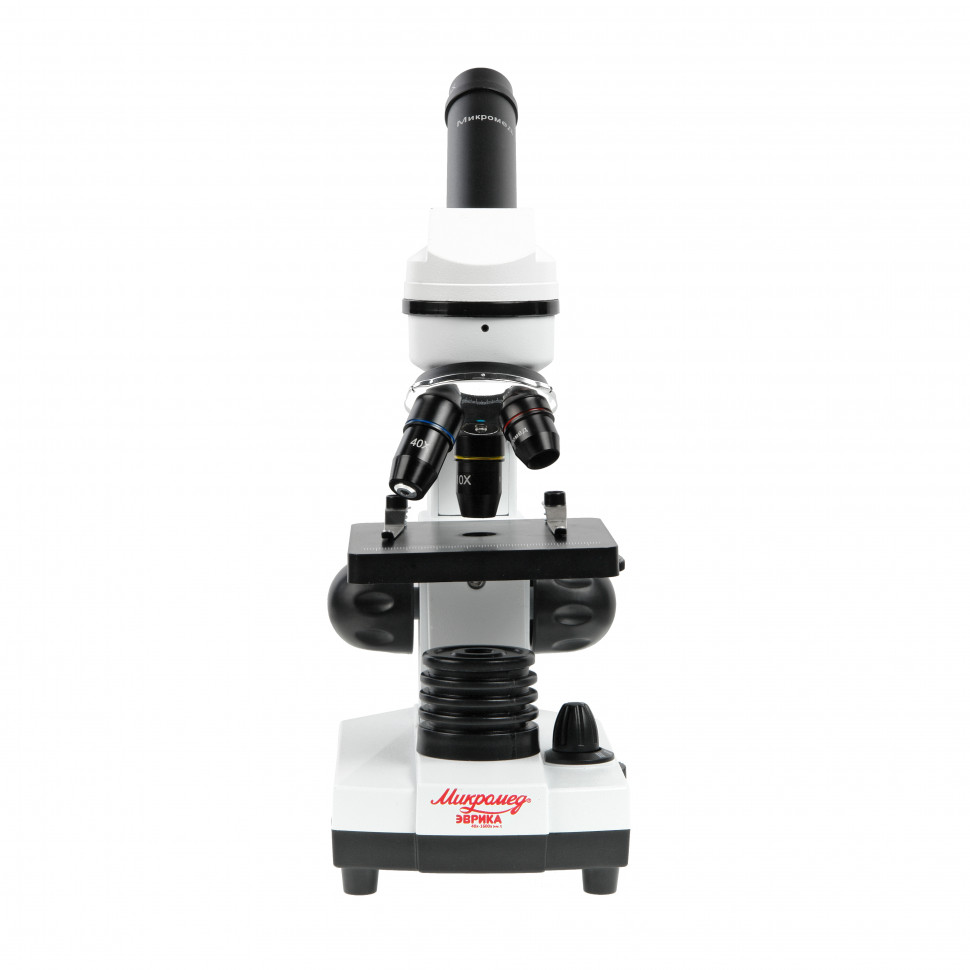

Оптическая схема микроскопа построена на трех ахроматических объективах с числовыми апертурами 4х/0.1, 10х/0.25 и 40х/0.65, закрепленных на трехпозиционном револьвере. Ахроматическая коррекция частично устраняет хроматические аберрации — цветные ореолы по краям объекта, типичные для простейшей оптики. Все линзы объективов и окуляров изготовлены из оптического стекла с просветляющим покрытием, что снижает паразитные отражения и повышает контраст. Объектив 40х имеет подпружиненную оправу: при случайном контакте с препаратом линза утапливается внутрь корпуса, защищая оптику и предметное стекло от повреждения.

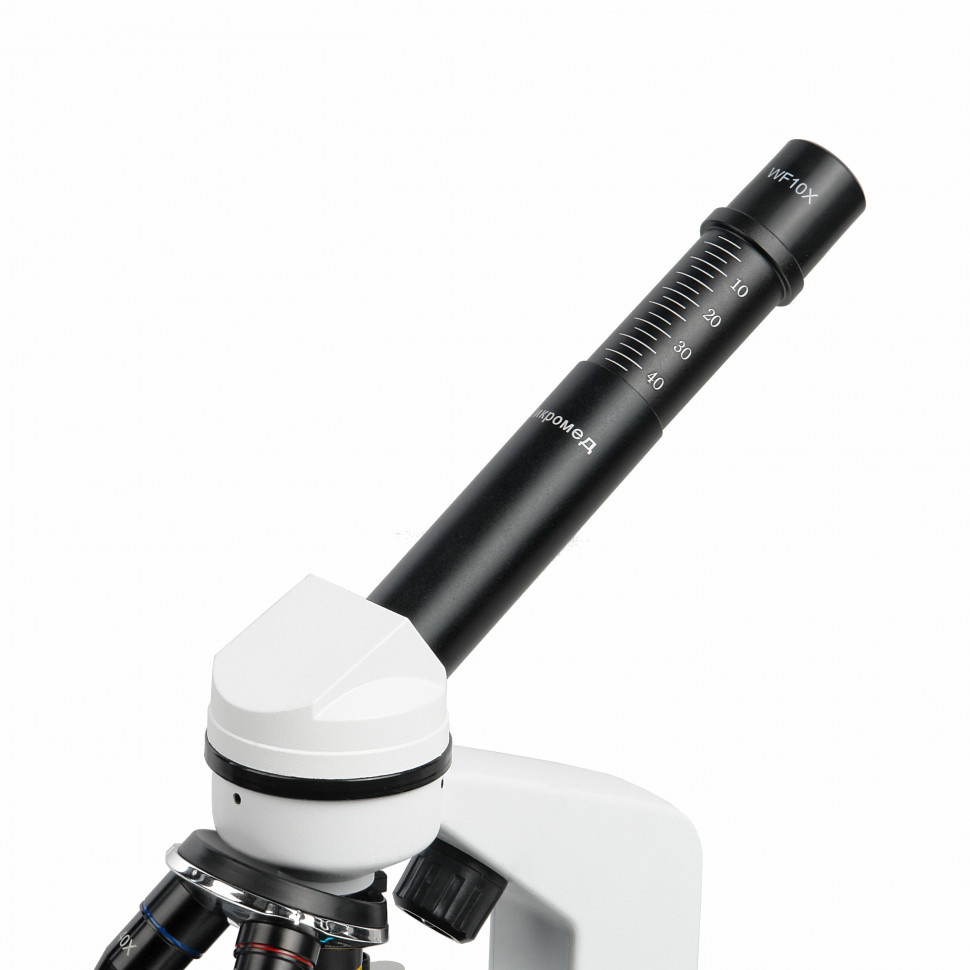

Широкий диапазон увеличений достигается комбинацией трех окуляров (10х, 16х, 20х) и съемной линзы Барлоу с двукратным увеличением, встроенной в окулярный тубус. Базовый диапазон без линзы Барлоу — от 40х до 800х, с линзой — от 80х до 1600х. Линзу можно сдвигать вдоль оптической оси, плавно меняя увеличение, и фиксировать по шкале на оправе. Однако использование линзы Барлоу снижает яркость изображения и уменьшает поле зрения: для окуляра 10х оно составит 11 мм, для 20х — 9 мм вместо 15 и 11 мм без линзы. При максимальных увеличениях детализация уже не растет пропорционально кратности из-за ограниченной апертуры объектива — это явление называют пустым увеличением.

Видеоокуляр построен на цветном CMOS-сенсоре формата 1/3 дюйма (4.9×3.6 мм) с разрешением 1280×964 пикселя. Размер пикселя 3.75 мкм относительно крупный для такого класса камер, что обеспечивает хорошую чувствительность и низкий уровень шумов при работе с большими увеличениями и ограниченной яркостью. Камера снабжена оптическим адаптером для максимально полного использования площади сенсора. Запись видео ведется со скоростью 30 кадров в секунду в разрешении 1280×964, динамический диапазон превышает 68 дБ.

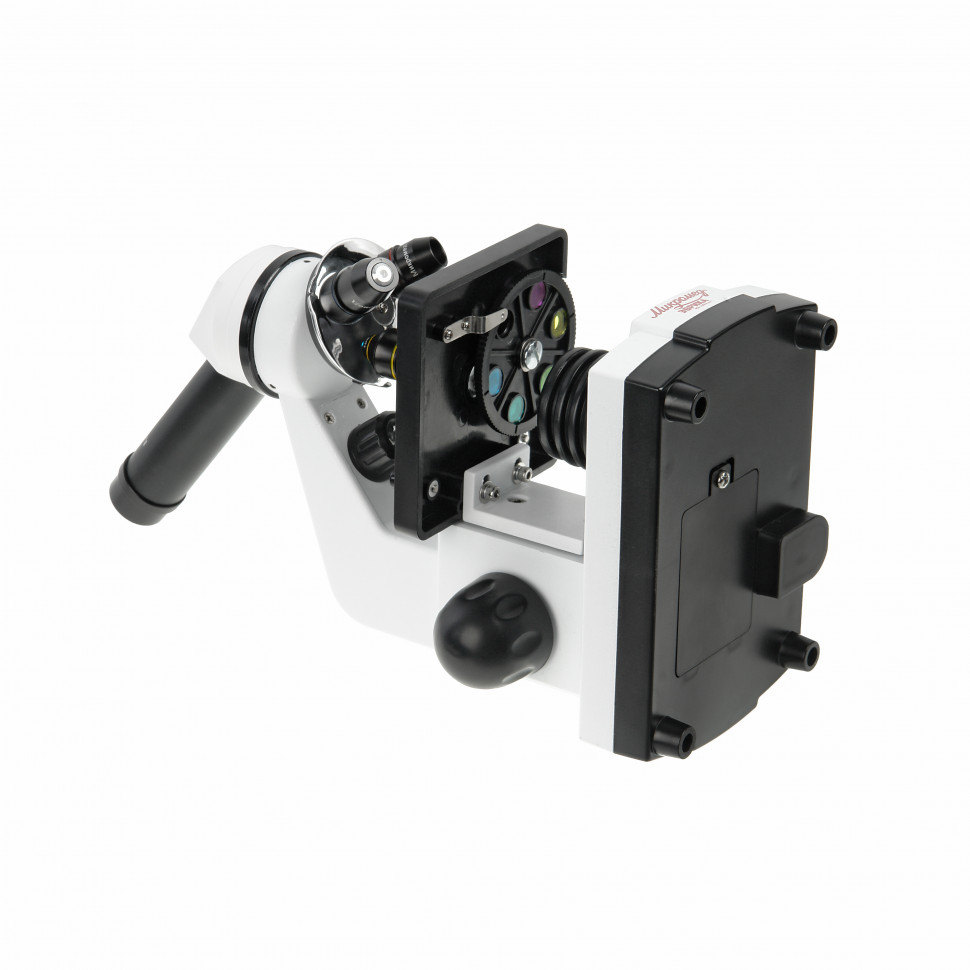

Два светодиодных осветителя — проходящего и отраженного света — имеют раздельную бесступенчатую регулировку яркости от 0 до 100%. Спектр излучения светодиодов близок к дневному свету, что снижает утомляемость глаз и обеспечивает правдивую цветопередачу при цифровой съемке. Оба осветителя снабжены коллекторными линзами для равномерного распределения света. Осветитель проходящего света дополнен поворотным диском с шестью отверстиями разного диаметра (апертурными диафрагмами) и пятью встроенными цветными светофильтрами. Подбор диаметра отверстия под увеличение объектива позволяет добиться максимального контраста, а цветные фильтры усиливают контраст малозаметных прозрачных структур.

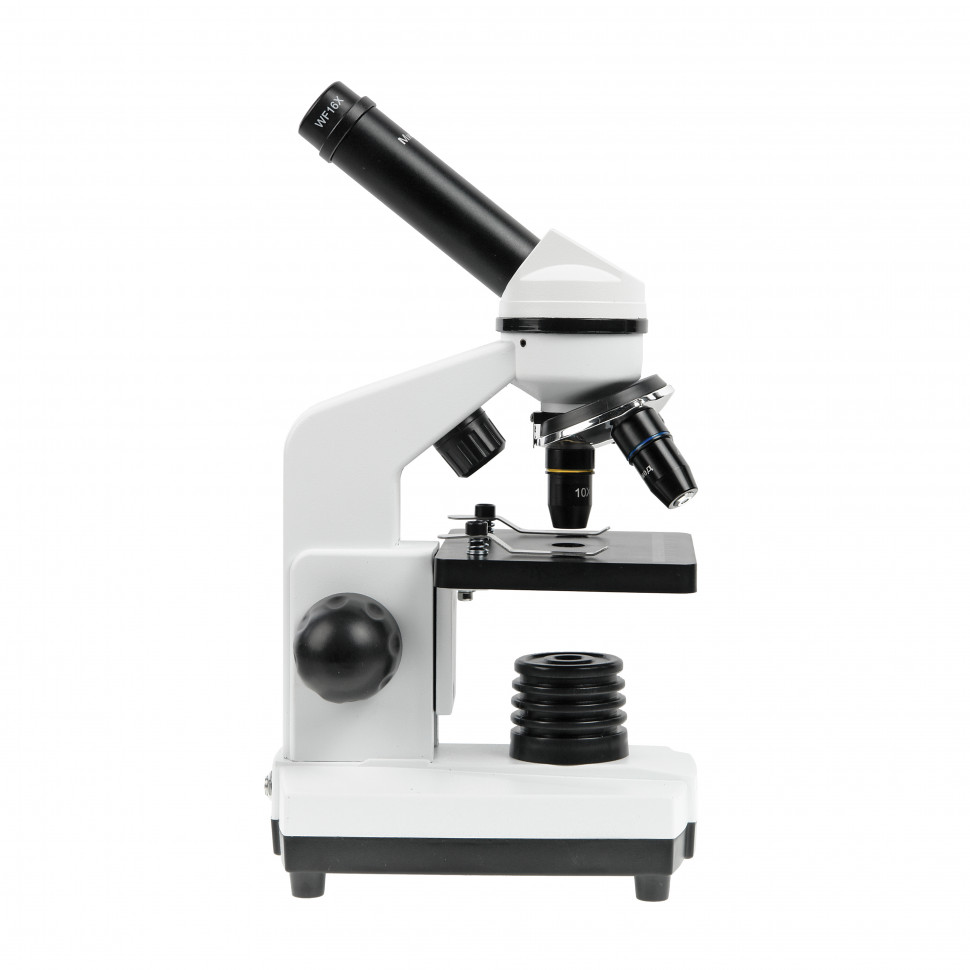

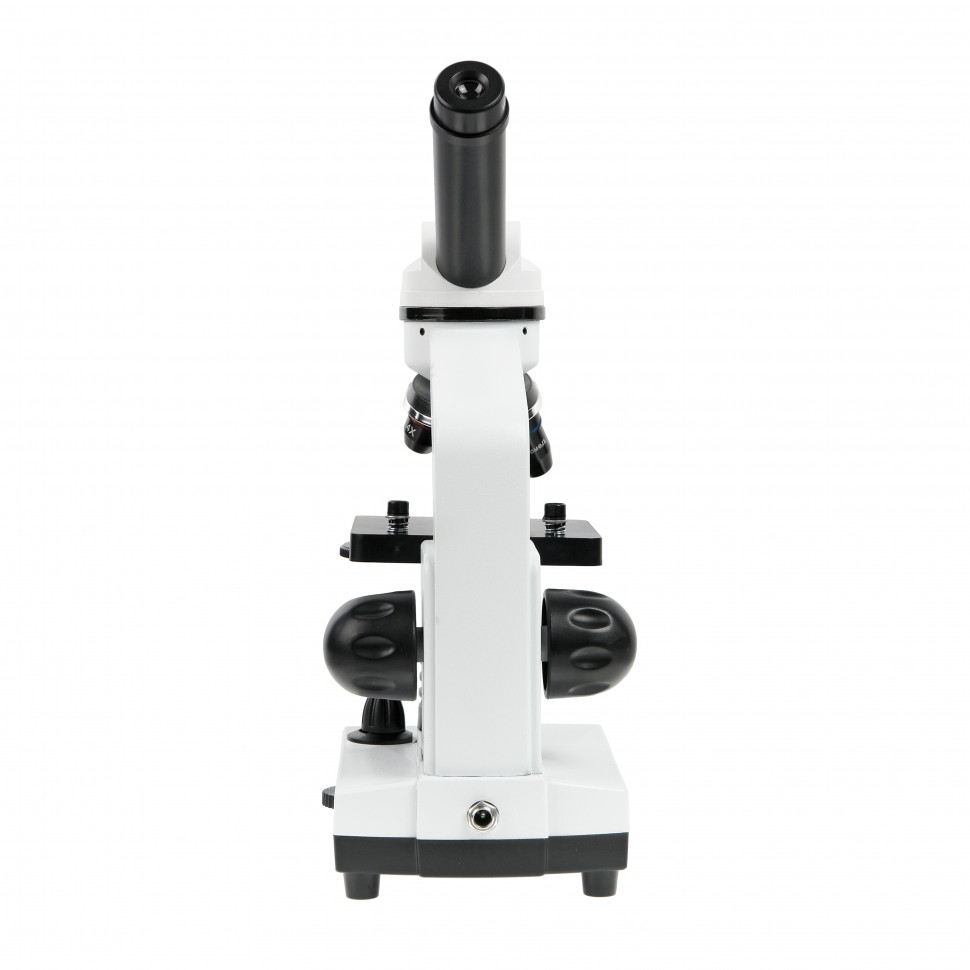

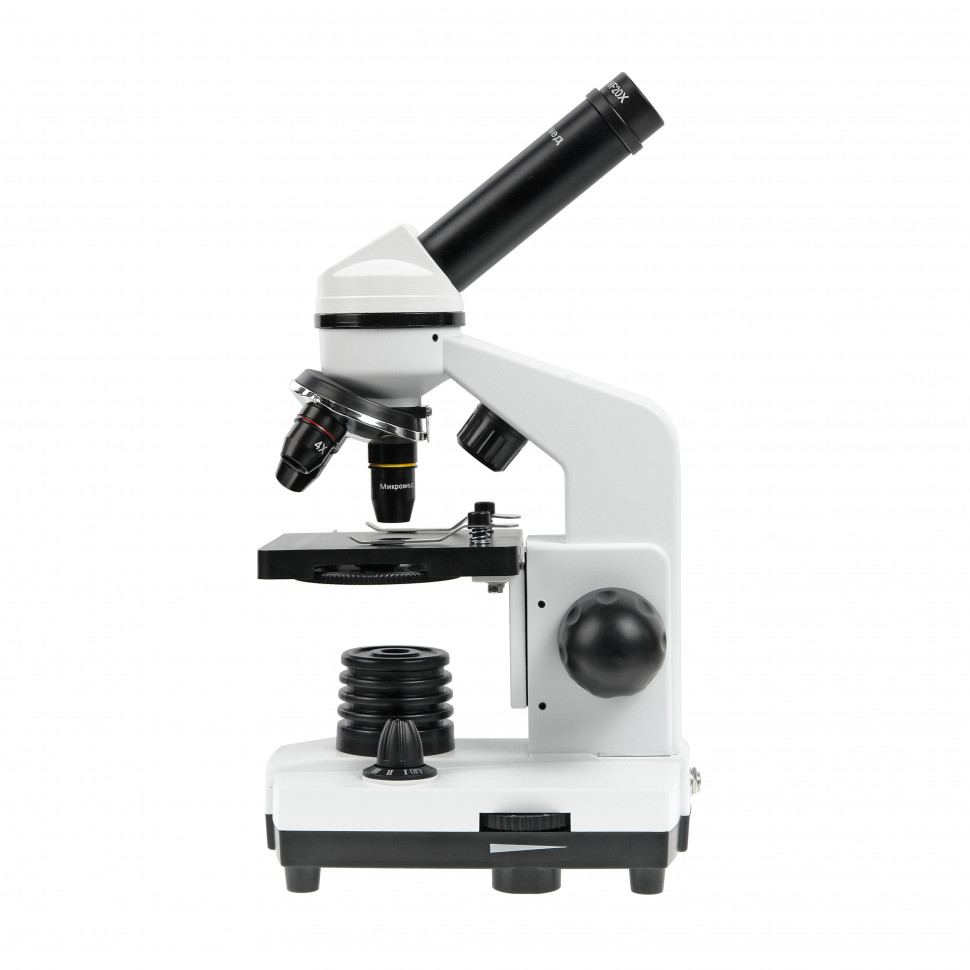

Монокулярная насадка наклонена под углом 45° для комфортного положения головы и поворачивается на 360° вокруг оптической оси. Это удобно при работе нескольких учащихся по очереди или при манипуляциях с препаратом. Фокусировка осуществляется перемещением предметного столика размером 90×90 мм по вертикали через зубчато-реечный механизм с рукоятками, выведенными на обе стороны штатива. Столик имеет линейку для отсчета перемещений и пружинные зажимы для фиксации предметного стекла. Корпус микроскопа изготовлен из ударопрочного ABS-пластика, что обеспечивает легкость конструкции (масса 0,93 кг с упаковкой) и защиту оптики при случайных ударах.

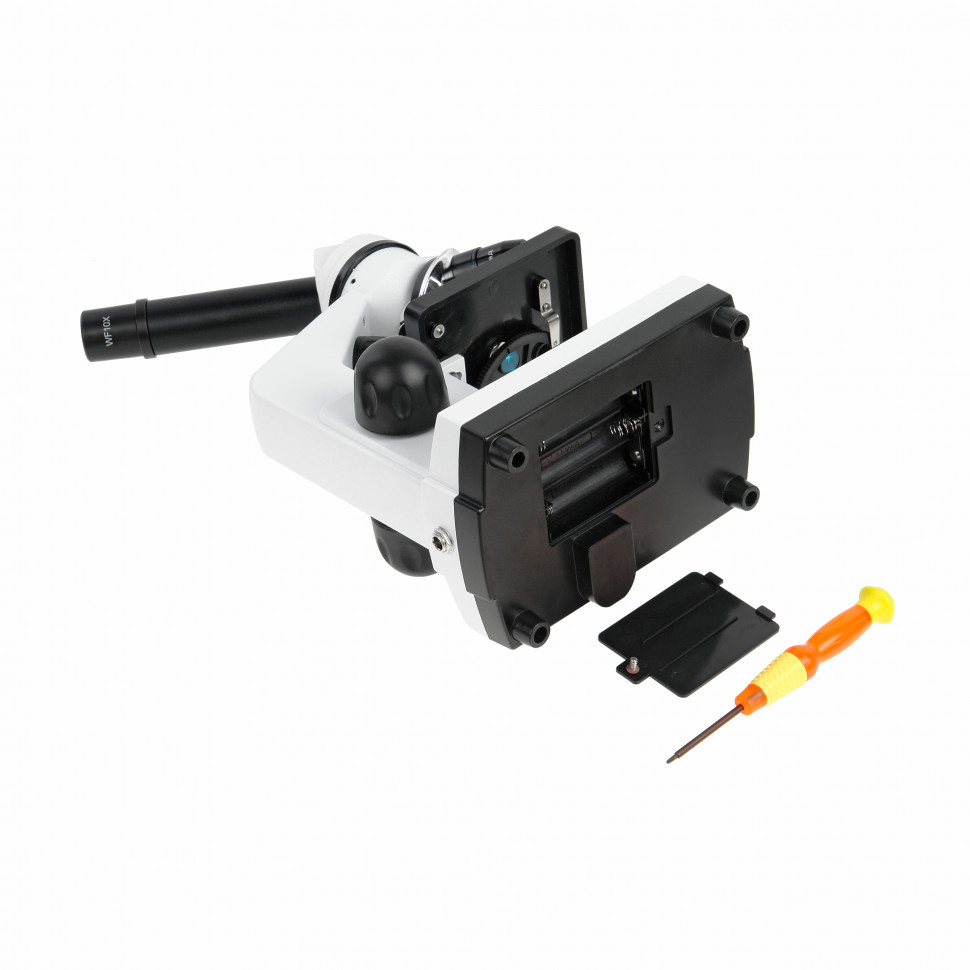

Питание осветителей возможно от трех батареек типа АА или от сети 220 В через адаптер, который приобретается отдельно. Автономный режим делает микроскоп независимым от розетки — удобно для полевых работ, выездных уроков или домашних исследований в любом месте.

Кому подойдет

Микроскоп Эврика 40х-1600х предназначен для школьников и учащихся лицеев, изучающих биологию, экологию, химию и физику. Он подходит для лабораторных работ в учебных заведениях и самостоятельных домашних исследований. Цифровые возможности делают прибор удобным для проектно-исследовательской деятельности, когда результаты нужно документировать, а наблюдения — обсуждать в группе на экране. Два типа освещения позволяют проводить разноплановые опыты: от классических биологических препаратов до изучения поверхности монет, минералов или насекомых.

Что важно знать заранее

Заявленное максимальное увеличение 1600х формально достижимо, но увеличения выше примерно 650-700х уже не добавляют детализации из-за ограниченной апертуры объектива 40х (NA 0.65). Изображение становится крупнее, но более размытым — это нормальное физическое ограничение учебной оптики. Для большинства школьных задач достаточно диапазона 40-800х без линзы Барлоу, при котором сохраняется яркость и широкое поле зрения.

Монокулярная насадка требует наблюдения одним глазом, что менее комфортно при длительной работе по сравнению с бинокулярными моделями. Отраженный свет теряет эффективность с объективом 40х из-за малого рабочего расстояния — для непрозрачных объектов лучше использовать малые увеличения. Для полноценной цифровой работы потребуется компьютер с Windows XP и выше — видеоокуляр не работает автономно.

Сетевой адаптер не входит в комплект и приобретается отдельно. При работе от батареек следует учитывать расход энергии на два осветителя и камеру.

Комплектация

• Штатив с встроенными осветителями — основа микроскопа с механизмом фокусировки и раздельной регулировкой яркости проходящего и отраженного света.
• Револьверное устройство на 3 объектива — уже установлено, позволяет быстро переключаться между увеличениями.
• Монокулярная насадка — с окулярным тубусом, наклоном 45° и поворотом на 360°.
• Предметный столик 90×90 мм — с линейкой, пружинными зажимами, поворотным диском диафрагм и светофильтров.
• Три объектива-ахромата — 4х/0.1, 10х/0.25, 40х/0.65 (последний подпружиненный).
• Три окуляра — WF 10х/15, WF 16х/11, WF 20х/11 для разных увеличений и полей зрения.
• Линза Барлоу 2х — вставляется в окулярный тубус для удвоения увеличения с любым окуляром.
• Видеоокуляр 1.3 Мр — с оптическим адаптером, USB-кабелем и ПО Micromed View на диске.
• Отвертка, пылезащитный чехол, руководство по эксплуатации, гарантийный талон.

Комплект полностью готов к работе в оптическом режиме. Для цифрового формата понадобится компьютер. Для работы от сети потребуется приобрести адаптер отдельно. Препараты для наблюдения и батарейки в комплект не входят.

Рекомендуемые аксессуары

Для расширения возможностей микроскопа пригодятся готовые наборы препаратов по биологии, ботанике или зоологии — они сэкономят время на подготовку и покажут образцы правильного качества. Набор для приготовления временных препаратов (предметные и покровные стекла, пипетки, препаровальные иглы) позволит готовить собственные образцы. Сетевой адаптер избавит от необходимости регулярно менять батарейки при стационарной работе. Окуляр WF 5х расширит диапазон в сторону малых увеличений для обзорного наблюдения крупных объектов, но потребует снятия линзы Барлоу и имеет посадочный диаметр 23.2 мм вместо стандартного 20 мм.

Итог

Микроскоп школьный Эврика 40х-1600х (вар. 2) с видеоокуляром — практичное решение для учебных целей с возможностью цифровой фиксации результатов. Два типа освещения, широкий набор увеличений и автономное питание делают его универсальным инструментом для школьных лабораторных работ и домашних исследований. Встроенная камера 1.3 Мр с программным обеспечением превращает классический оптический микроскоп в цифровой за несколько секунд, что удобно для обучения и проектной работы.
