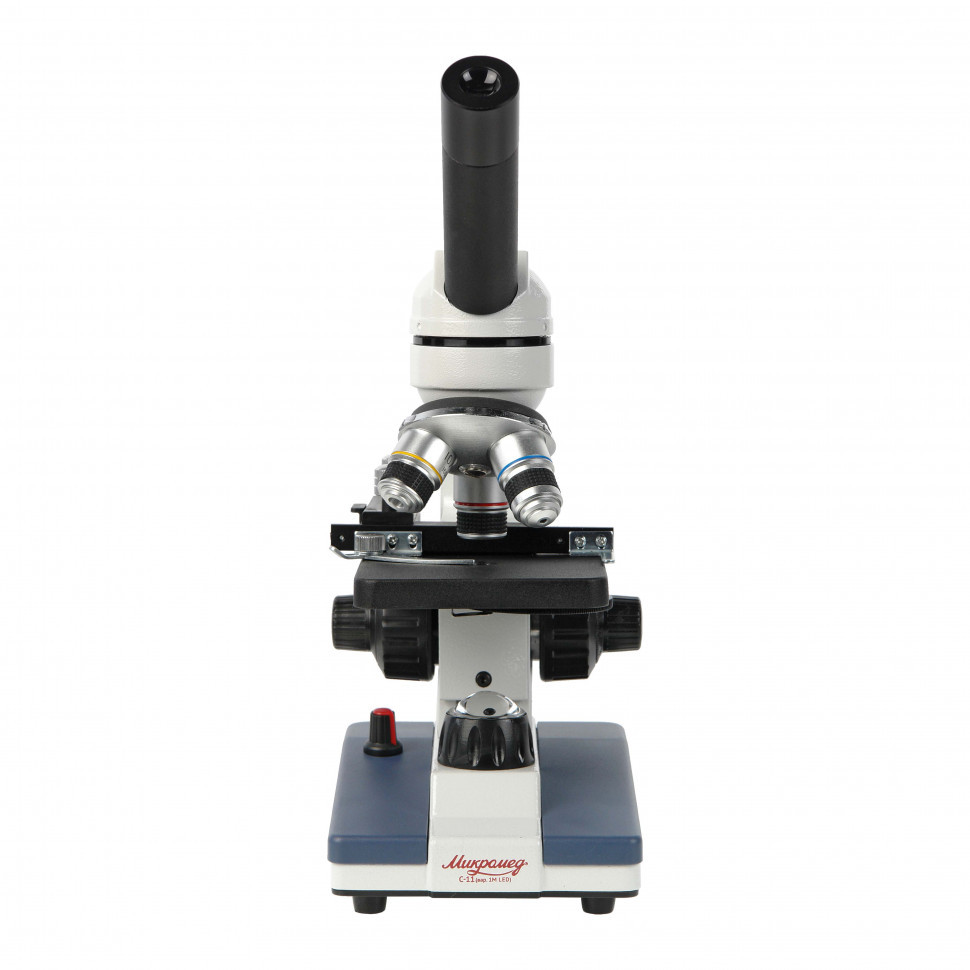

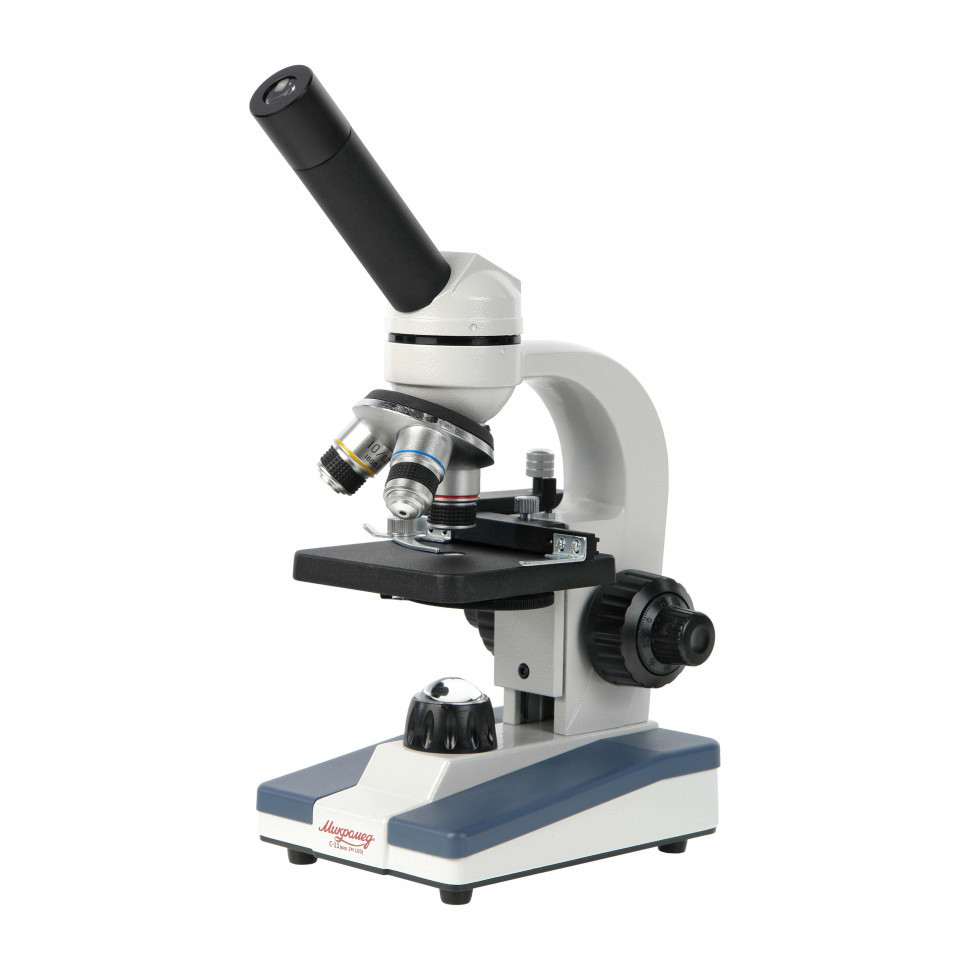

Микроскоп биологический Микромед С-11 (вар. 1М LED)

Микромед С-11 вар. 1М LED — учебный микроскоп с координатным столиком и автономным питанием

Что можно увидеть или сделать на практике

Что можно рассмотреть

Микромед С-11 работает по методу светлого поля в проходящем свете и рассчитан на наблюдение окрашенных биологических препаратов. Диапазон увеличения 40х-800х позволяет изучать клетки растений и животных, одноклеточные организмы, бактерии в мазках, срезы тканей, волокна, кристаллы. При максимальном увеличении с объективом 40x и числовой апертурой 0.65 различимы детали размером около 0.5 мкм — этого достаточно для большинства задач школьной программы по биологии и экологии, включая изучение строения клеточных структур и микроорганизмов.

Подготовка образцов

Проходящий свет требует тонких прозрачных препаратов на предметных стёклах. Микроскоп подходит для работы с готовыми фабричными препаратами и для самостоятельного приготовления временных препаратов: тонкие срезы растительных тканей, мазки крови или культуры микроорганизмов, плёнки с поверхности водоёмов. Толстые непрозрачные объекты рассмотреть не получится — свет должен проходить сквозь образец снизу вверх.

Формат работы

Наблюдение ведётся визуально через монокулярный окуляр одним глазом. В комплекте два окуляра: WF10x для общего обзора препарата и WF20x для детального изучения структур. В окулярный тубус диаметром 23.2 мм можно установить цифровую камеру для вывода изображения на экран компьютера или проектор — это удобно для групповых занятий и фиксации наблюдений, но камера приобретается отдельно.

Конструкция и технологии

Микромед С-11 вар. 1М LED построен на полностью металлическом штативе из алюминиевого сплава. Такая конструкция обеспечивает стабильность при работе на больших увеличениях и защищает механизмы от повреждений при интенсивной эксплуатации в учебных классах.

В оптической системе использованы ахроматические объективы с длиной тубуса 160 мм и просветлением оптических поверхностей. Ахроматы корректируют хроматическую аберрацию для двух длин волн, что даёт чёткое изображение без цветных ореолов по краям объектов. Объектив 40x выполнен с подпружиненным оптическим блоком: при случайном ударе в препарат пружина сжимается, предотвращая повреждение линзы и предметного стекла. Все три объектива парфокальны — при переключении увеличений через револьверное устройство резкость практически не теряется, достаточно лишь небольшой подстройки.

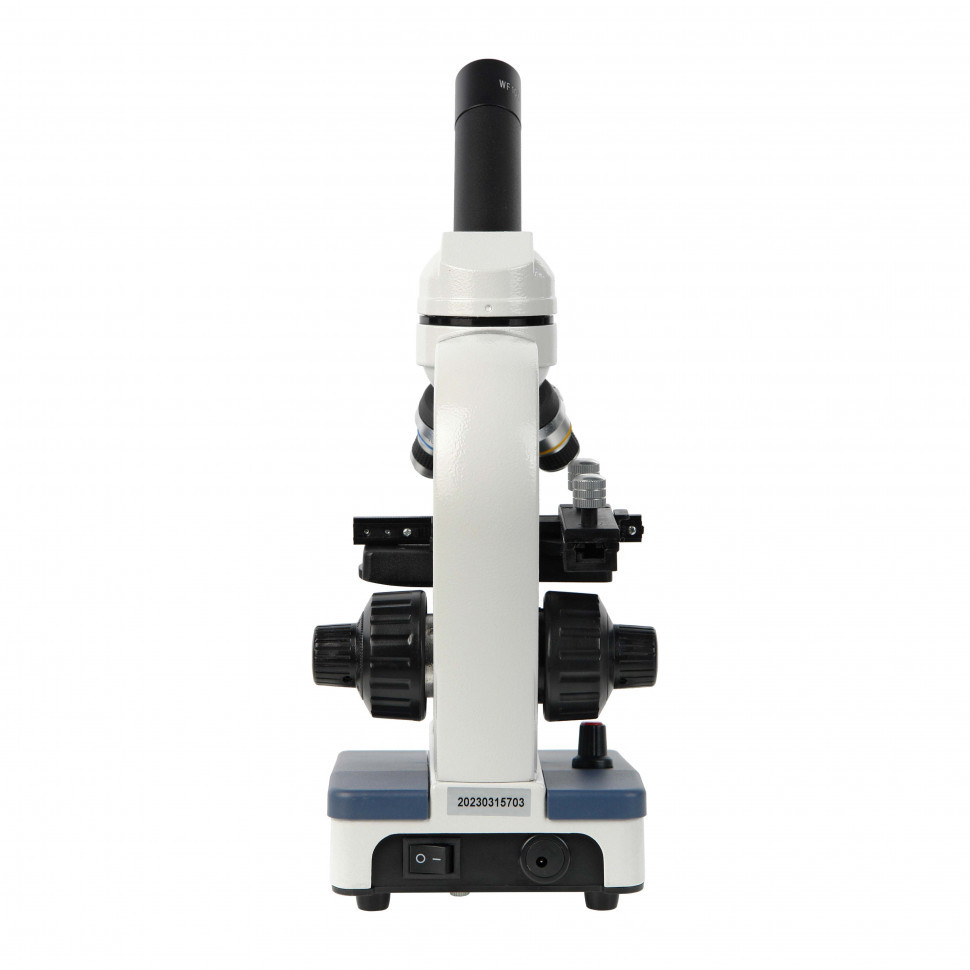

Фокусировка выполнена по двухступенчатой схеме с зубчато-реечным механизмом. Грубая наводка с большими рукоятками служит для быстрого поиска плоскости резкости, тонкая фокусировка с делениями по 1 мкм — для точной настройки при больших увеличениях. Коаксиальные рукоятки выведены на обе стороны штатива, что удобно при работе правой или левой рукой. Ограничитель хода предметного столика исключает столкновение объектива с препаратом.

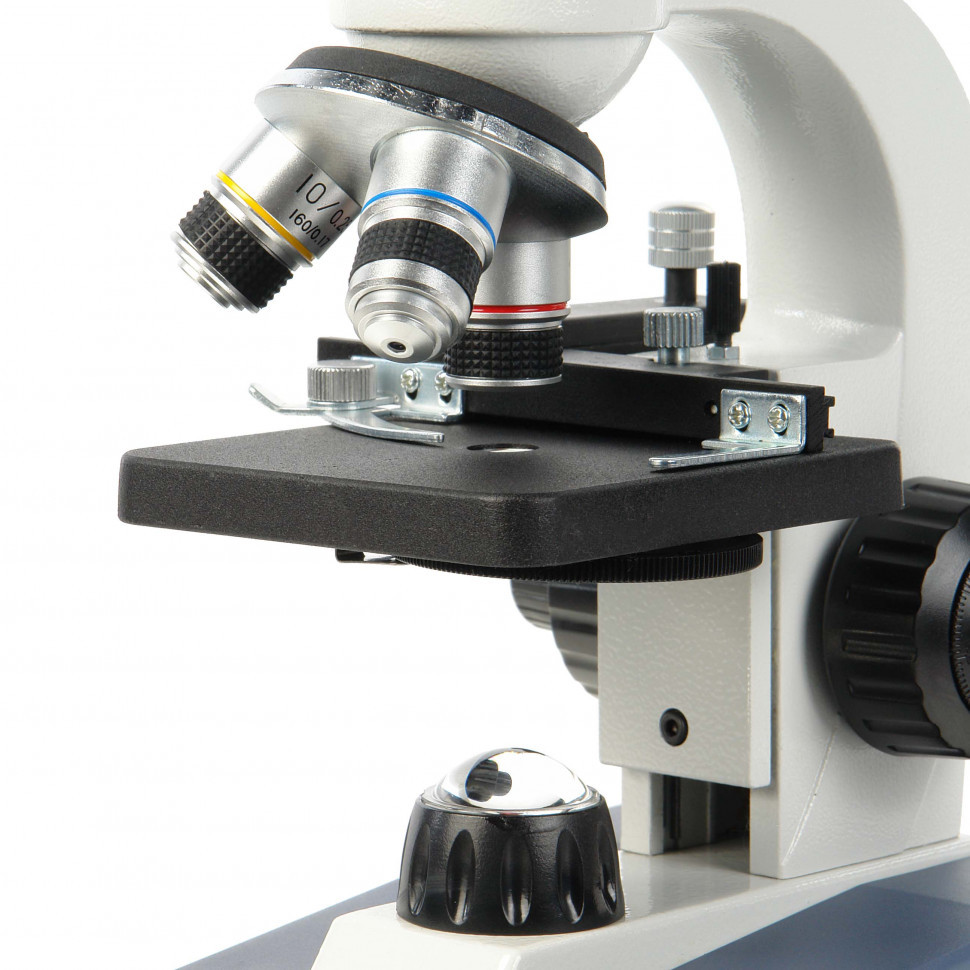

Предметный столик размером 95х95 мм оснащён препаратоводителем с механизмом перемещения по направлениям X и Y. Движение идёт по направляющим типа ласточкин хвост с демпфированием, величина перемещения контролируется по шкалам с нониусами. Это позволяет точно позиционировать препарат, возвращаться к ранее найденным участкам и методично сканировать всю площадь образца без пропусков — функция, которая редко встречается в учебных микроскопах и типична для лабораторных приборов.

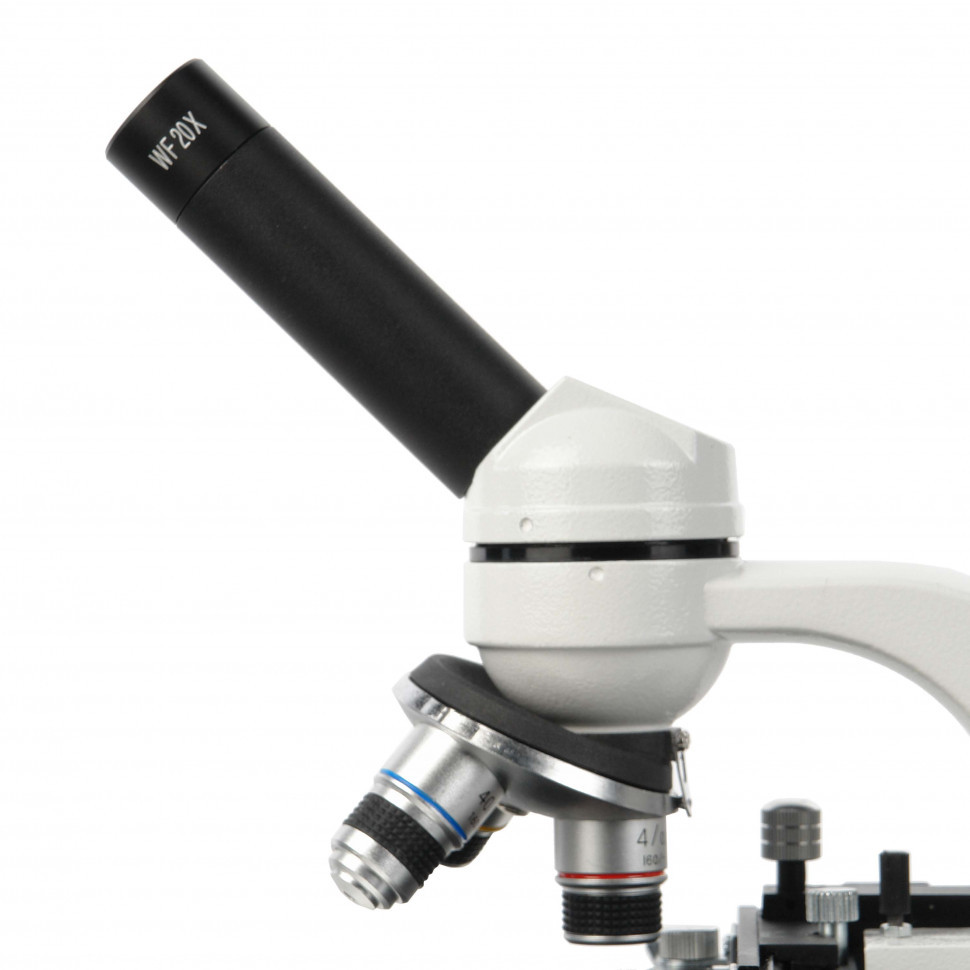

Монокулярная насадка поворачивается на 360° вокруг оптической оси и наклонена под углом 45° для комфортной посадки. Поворот полезен при групповых занятиях, когда несколько учащихся по очереди смотрят в один микроскоп.

Осветитель проходящего света построен на светодиоде с коллекторной линзой. Коллектор собирает свет и направляет его на конденсор, обеспечивая равномерную яркость по всему полю зрения. Яркость регулируется плавно от 0 до 100%. Апертурная диафрагма выполнена в виде поворотного диска с отверстиями разного диаметра: для объективов малого увеличения выбирается меньшее отверстие, для объективов высокого увеличения — большее, это повышает контраст изображения.

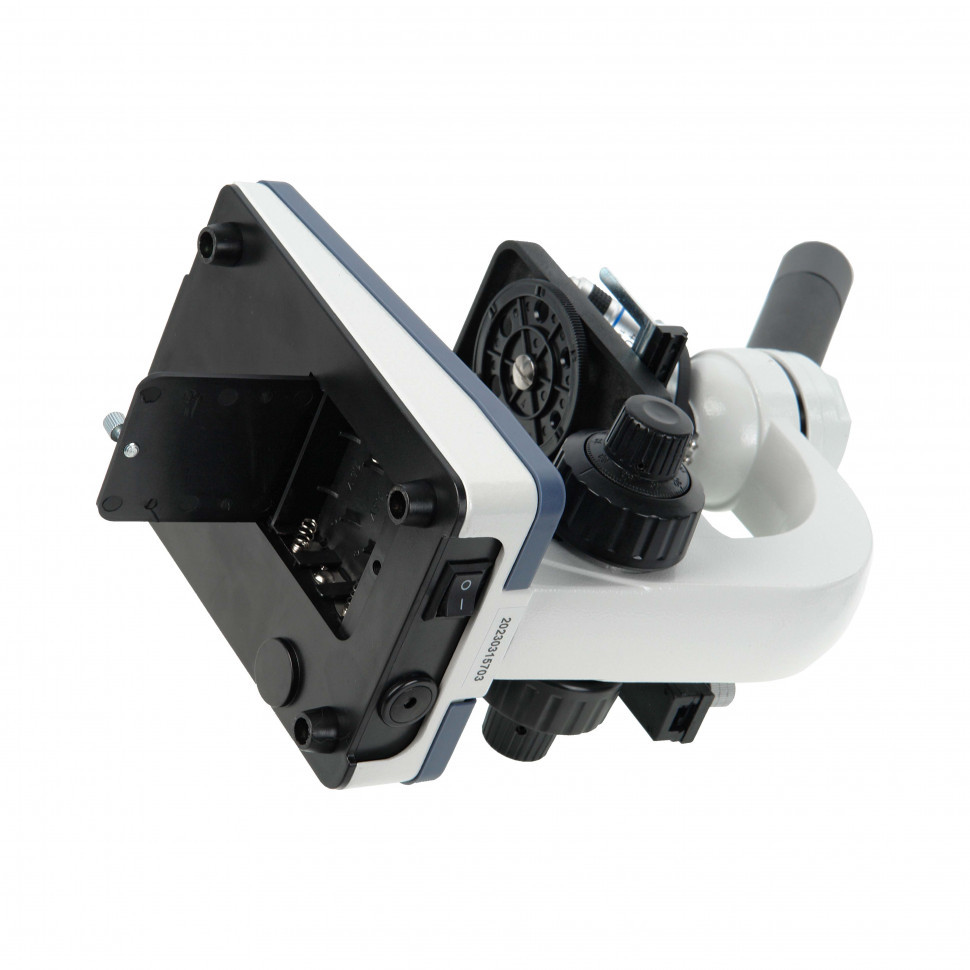

Питание двойное: от трёх батареек типа АА или от сетевого адаптера 100-240 В из комплекта. Автономный режим позволяет работать в условиях без доступа к электросети — на выездных занятиях, в полевых лабораториях, дома.

Кому подойдет

Микромед С-11 вар. 1М LED разработан для учебных кабинетов школ и лицеев и включён в перечень оборудования по Приказу Министерства просвещения РФ № 590 от 23 августа 2021 года. Микроскоп подходит для проведения лабораторных работ по биологии, экологии и химии, изучения анатомии растений и животных, микробиологии, гистологии.

Модель будет полезна в домашнем обучении и кружках юных натуралистов, где требуется надёжный прибор для регулярных занятий. Координатный столик с нониусами и двухступенчатая фокусировка делают микроскоп пригодным для углублённого изучения биологии и подготовки к олимпиадам.

Возможность установки цифровой камеры расширяет применение: изображения можно выводить на экран для группового просмотра, сохранять для отчётов и презентаций, использовать в дистанционном обучении.

Что важно знать заранее

Монокулярная насадка означает наблюдение одним глазом. При длительной работе это более утомительно, чем наблюдение двумя глазами через бинокулярную насадку. Для учебных занятий длительностью 20-40 минут это не критично, но при многочасовых исследованиях стоит делать перерывы.

Максимальное увеличение 800х достигается с окуляром 20х и объективом 40х. При числовой апертуре объектива 0.65 полезное увеличение ограничивается примерно 650х — дальнейший рост кратности увеличивает размер изображения без прироста детализации. Окуляр 20х пригодится для рассмотрения мелких деталей, но основную работу удобнее вести с окуляром 10х, дающим более широкое и светлое поле зрения.

Ахроматические объективы корректируют основные аберрации, но не дают абсолютно плоского поля — по краям поля зрения может наблюдаться небольшая кривизна, особенно заметная при больших увеличениях. Для учебных задач это не мешает, для научной фотофиксации всего поля потребовались бы планахроматы.

Длина тубуса 160 мм — классическая оптическая схема без коррекции на бесконечность. Это означает, что между объективом и окуляром нельзя встраивать дополнительные оптические модули без потери качества изображения. Для учебного микроскопа это не ограничение, но важно понимать при выборе совместимых аксессуаров.

Микроскоп работает только в светлом поле. Для наблюдения неокрашенных прозрачных объектов, таких как живые клетки в культуральной среде, потребуется предварительное окрашивание препарата — иначе контраст будет недостаточным.

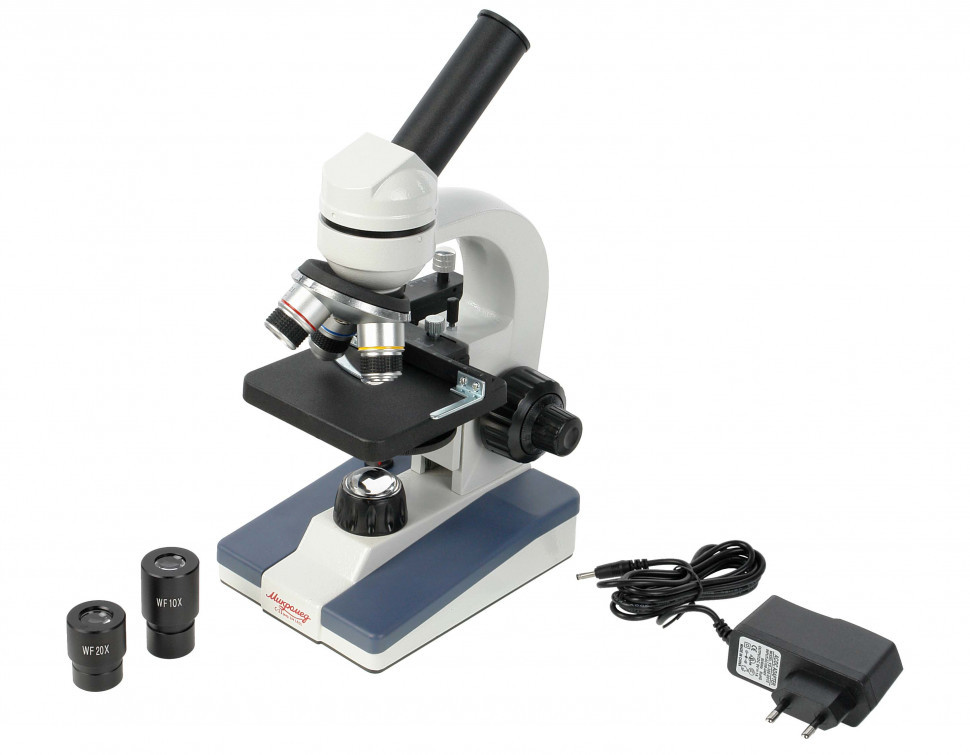

Комплектация

• Штатив с насадкой, механизмом фокусировки, осветителем и револьвером на 3 объектива — основной блок микроскопа
• Предметный столик 95х95 мм с препаратоводителем — координатное перемещение образца с контролем по шкалам
• Объектив-ахромат 4x/0.1 — малое увеличение для общего обзора препарата
• Объектив-ахромат 10x/0.25 — среднее увеличение для детального изучения
• Объектив-ахромат 40x/0.65 подпружиненный — большое увеличение с защитой от повреждений
• Окуляр WF10x/15 — широкопольный окуляр для основной работы
• Окуляр WF20x/11 — окуляр повышенной кратности для детализации
• Сетевой адаптер с кабелем — питание от электросети 100-240 В
• Гарантийный талон, руководство по эксплуатации

Комплект содержит всё необходимое для начала работы, кроме предметных и покровных стёкол и самих биологических образцов. Батарейки типа АА для автономного режима приобретаются отдельно.

Рекомендуемые аксессуары

Набор готовых микропрепаратов — готовые окрашенные срезы тканей растений и животных, мазки микроорганизмов для учебных занятий без необходимости самостоятельной пробоподготовки.

Предметные и покровные стёкла — для приготовления временных препаратов из свежих образцов.

Набор для приготовления препаратов — включает предметные и покровные стёкла, пипетки, препаровальные иглы, красители для самостоятельной подготовки образцов.

Цифровая окулярная камера с посадочным диаметром 23.2 мм — для вывода изображения на экран компьютера, фото- и видеофиксации наблюдений, групповых демонстраций.

Иммерсионное масло — если планируется приобретение объектива 100х с масляной иммерсией для наблюдения бактерий, хотя такой объектив в базовый комплект не входит.

Итог

Микромед С-11 вар. 1М LED — учебный биологический микроскоп с механикой, характерной для более дорогих приборов. Координатный столик с нониусами, двухступенчатая фокусировка с ограничителем, металлический корпус и подпружиненный объектив обеспечивают точность работы и долговечность в условиях интенсивной эксплуатации. Диапазон увеличения 40х-800х и ахроматическая оптика достаточны для выполнения школьной программы и углублённого изучения биологии. Двойное питание от батареек или сети делает микроскоп универсальным для работы в классе, дома и в полевых условиях. Соответствие требованиям Минпросвещения РФ подтверждает пригодность прибора для учебных заведений.
