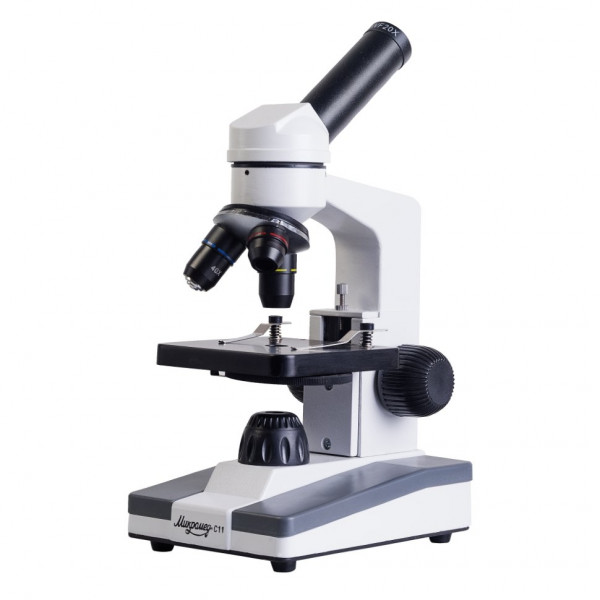

Микроскоп Микромед С-11

Микроскоп Микромед С-11 — учебный и лабораторный прибор с увеличением до 800x

Микроскоп Микромед С-11 — монокулярный биологический микроскоп для исследований в проходящем свете по методу светлого поля. Прибор объединяет учебные и базовые лабораторные задачи: подходит для школ, вузов и медицинских лабораторий. Модель имеет регистрационное удостоверение медицинского изделия № ФСЗ 2007/00554, что позволяет законно применять её в медицинских учреждениях для проведения общеклинических исследований. Диапазон увеличения от 80 до 800 крат обеспечивает как общий обзор препарата, так и детальное изучение клеточных структур.

Что можно увидеть или сделать на практике

Что можно рассмотреть

На увеличениях 80–800x доступны клетки крови: эритроциты размером около 7–8 микрометров видны отчетливо, лейкоциты и тромбоциты различимы по форме и размеру. Растительные клетки с клеточными стенками, хлоропластами и вакуолями, срезы тканей животных и растений, мазки и жидкости, простейшие организмы, пыльцевые зерна, кристаллы солей — все эти объекты входят в рабочий диапазон микроскопа. Бактерии видны как отдельные объекты, но мелкие внутриклеточные структуры остаются за пределом разрешения: числовая апертура максимального объектива 40x составляет 0.65, что позволяет различать детали размером около 0.5 микрометра. Увеличение 800 крат находится на верхней границе полезного диапазона для этой апертуры — дальнейший рост кратности без повышения числовой апертуры приведет к увеличению картинки без прироста детализации.

Подготовка образцов

Проходящий свет требует прозрачных или полупрозрачных препаратов: свет проходит через образец снизу вверх, и наблюдатель видит изображение, сформированное прошедшими лучами. Подходят тонкие срезы толщиной в несколько микрометров, мазки крови или других жидкостей, фиксированные и окрашенные препараты на предметных стеклах. Непрозрачные объекты — металлические поверхности, толстые ткани, объемные детали — исследовать невозможно: для них требуется отраженный свет или стереомикроскоп. Метод светлого поля предполагает окрашивание малоконтрастных образцов: бесцветные живые клетки без красителей выглядят почти невидимыми. Для повышения контраста используется апертурная диафрагма — поворотный диск с шестью отверстиями разного диаметра, установленный под предметным столиком.

Формат работы

Наблюдение ведется визуально через монокулярную насадку с окуляром WF 20x/11. Насадка поворачивается на 360 градусов вокруг вертикальной оси и наклонена под углом 45 градусов — это позволяет настроить удобное положение для каждого наблюдателя без перемещения всего микроскопа. В учебных условиях, когда несколько учащихся по очереди смотрят в один прибор, поворотная насадка ускоряет смену позиции. Окулярный тубус имеет посадочный диаметр 23.2 мм — стандартное крепление для цифровых окулярных камер. Камера устанавливается вместо окуляра и позволяет выводить изображение на экран компьютера, делать фотоснимки и видеозаписи. Камера в базовый комплект не входит и приобретается отдельно.

Конструкция и технологии

В комплект входят три ахроматических объектива с числовыми апертурами 4x/0.1, 10x/0.25 и 40x/0.65. Ахроматы — базовый тип оптической коррекции, исправляющий хроматическую аберрацию для двух длин волн и сферическую аберрацию для одной. Это обеспечивает приемлемое качество изображения при доступной стоимости. Все оптические поверхности имеют просветляющее покрытие, снижающее потери света на отражениях и повышающее контраст. Объектив 40x оснащен подпружиненной оправой: при случайном столкновении с предметным стеклом оптический блок поджимается внутрь корпуса, предотвращая повреждение линзы и препарата. Это важно в учебной среде, где навык фокусировки только формируется. Объективы парфокальны — при смене увеличения через револьверное устройство грубая настройка резкости сохраняется, требуется лишь минимальная подстройка.

Оптическая схема построена на длине тубуса 160 мм. Это классическая система с фиксированным расстоянием между объективом и окуляром, в отличие от современных инфинити-корригированных систем. Длина тубуса 160 мм проще в изготовлении и дешевле, но не позволяет встраивать дополнительные оптические модули между объективом и окуляром без потери качества изображения.

Фокусировка выполняется перемещением предметного столика по вертикали при неподвижной оптической головке. Механизм — зубчато-реечная передача с металлическими деталями, управляется двумя коаксиальными рукоятками, выведенными на обе стороны штатива. Доступна только грубая фокусировка: одно вращение рукоятки дает относительно большое перемещение столика. Тонкой фокусировки нет — это ограничивает удобство работы на максимальном увеличении, где требуется точная подстройка. Предусмотрен винтовой ограничитель хода, предотвращающий чрезмерное поднятие столика и столкновение препарата с объективом. Предметный столик размером 95×95 мм оснащен пружинными клипсами для фиксации стекла. Препаратоводителя нет — перемещение препарата в плоскости выполняется вручную, без координатной разметки и возможности точного возврата к исследуемой области.

Осветительная система — светодиод проходящего света с коллекторной линзой. Коллектор собирает и направляет свет от источника на образец, повышая равномерность и яркость освещения. Спектр излучения светодиода близок к дневному свету, что снижает цветовые искажения и уменьшает утомляемость глаз при длительной работе. Питание — три батареи типа АА или от сети через адаптер 5 В. Адаптер приобретается отдельно. Автономное питание от батарей делает микроскоп независимым от электросети: это полезно в полевых условиях, при работе на выездных занятиях или в помещениях без доступных розеток.

Штатив и основание полностью изготовлены из алюминиевого сплава. Металлическая конструкция обеспечивает жесткость, устойчивость к вибрациям и механическим повреждениям, стабильность настроек фокусировки. Масса микроскопа в упаковке составляет 1700 граммов — достаточная для устойчивости, но не чрезмерная для транспортировки.

Кому подойдет

Микроскоп Микромед С-11 адресован школам, лицеям и колледжам для лабораторных работ по биологии, экологии и химии. Диапазон увеличения и метод светлого поля покрывают базовую учебную программу: изучение клеточного строения, анализ мазков, наблюдение микроорганизмов в культурах. Монокулярная насадка с поворотным механизмом упрощает работу в группе, когда прибор используется поочередно несколькими учащимися.

Регистрация как медицинского изделия расширяет сферу применения на медицинские лаборатории, выполняющие общеклинические анализы: подсчет клеток крови, микроскопия мазков, анализ осадков мочи. Для сложных задач — дифференциальной диагностики, исследования живых неокрашенных клеток, количественных измерений с высокой точностью — потребуются приборы с фазовым контрастом, бинокулярной насадкой, тонкой фокусировкой и препаратоводителем.

Подходит студентам начальных курсов медицинских и биологических специальностей для домашней подготовки и самостоятельной работы. Любители микроскопии найдут здесь достаточный функционал для исследования природных объектов — пыльцы, водных микроорганизмов, растительных тканей — при доступной стоимости и простоте освоения.

Что важно знать заранее

Метод светлого поля требует окрашивания малоконтрастных образцов. Живые неокрашенные клетки, прозрачные бактерии, тонкие структуры без красителя выглядят почти невидимыми. Для учебных целей это решается применением готовых окрашенных препаратов или самостоятельной подготовкой с использованием красителей вроде метиленового синего, йода или эозина. Фазовый контраст, позволяющий наблюдать живые клетки без окрашивания, в данной модели отсутствует.

Отсутствие тонкой фокусировки затрудняет точную настройку резкости на максимальном увеличении 800x. Грубая фокусировка дает достаточную точность для объективов 4x и 10x, но на 40x каждый поворот рукоятки смещает плоскость резкости заметно, и найти оптимальное положение сложнее. Это не критично для учебных задач, но может быть неудобным при длительных исследованиях.

Монокулярная насадка менее комфортна для продолжительной работы по сравнению с бинокулярной. Наблюдение одним глазом требует закрытия или «отключения» второго, что увеличивает нагрузку и утомляемость. Для коротких учебных сеансов это приемлемо, но для многочасовых исследований бинокуляр предпочтительнее.

Адаптер питания от сети 220 В приобретается отдельно. Базовый комплект включает три батареи АА, их хватает на несколько часов работы, но для стационарного использования потребуется докупить адаптер.

Комплектация

Микроскоп Микромед С-11 — штатив с механизмом фокусировки, предметным столиком, встроенным осветителем и револьверным устройством на три позиции.

Объективы — ахромат 4x/0.1, ахромат 10x/0.25, ахромат 40x/0.65 с подпружиненной оправой. Три кратности обеспечивают диапазон увеличения от общего обзора до детального изучения.

Окуляр WF 20x/11 — широкопольный окуляр с полем зрения 11 мм, снабжен съемным центроуказателем для точного позиционирования объекта в центре поля.

Батареи типа АА — 3 штуки — элементы питания для автономной работы без подключения к сети.

Чехол — защитный пылезащитный чехол для хранения и транспортировки прибора.

Руководство по эксплуатации и гарантийный талон входят в комплект.

Комплектация включает все необходимое для начала работы, кроме препаратов. Для полноценного использования потребуются предметные и покровные стекла, набор готовых окрашенных препаратов или материалы для самостоятельной подготовки образцов.

Рекомендуемые аксессуары

Сетевой адаптер 5 В — для стационарного использования без замены батарей, экономит расходные материалы при регулярной работе.

Набор готовых препаратов — окрашенные срезы тканей, мазки крови, образцы растительных и животных клеток. Готовые препараты позволяют сразу начать наблюдения без освоения техники пробоподготовки.

Предметные и покровные стекла — расходный материал для самостоятельного приготовления временных препаратов.

Набор для приготовления препаратов — красители (метиленовый синий, йод, эозин), пипетки, пинцеты, препаровальные иглы. Необходим для изготовления собственных образцов.

Цифровая окулярная камера с посадочным диаметром 23.2 мм — для вывода изображения на монитор, фото- и видеофиксации наблюдений, совместной работы группы у экрана.

Дополнительные окуляры — окуляр 10x для снижения общего увеличения и расширения поля зрения, окуляр с измерительной сеткой для примерной оценки размеров объектов.

Итог

Микроскоп Микромед С-11 — универсальный учебный и базовый лабораторный прибор с увеличением 80–800x, ахроматической оптикой и методом светлого поля. Регистрация как медицинского изделия позволяет законно применять его в медицинских учреждениях для общеклинических исследований. Металлическая конструкция, защита объектива от повреждений, поворотная монокулярная насадка и автономное питание от батарей делают модель удобной для учебных заведений, начинающих исследователей и небольших лабораторий с базовыми задачами. Отсутствие тонкой фокусировки, препаратоводителя и методов контрастирования помимо светлого поля ограничивает применение в сложных исследовательских задачах, но не мешает выполнению стандартных учебных и рутинных лабораторных работ.
