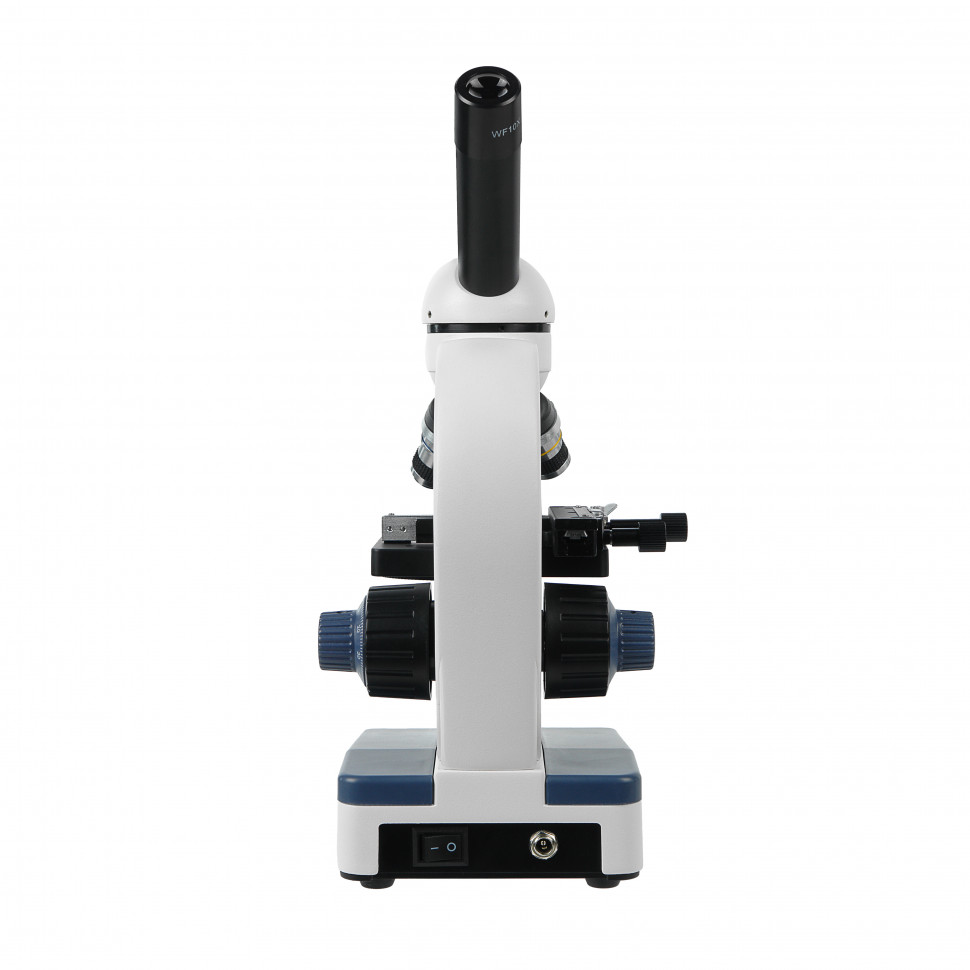

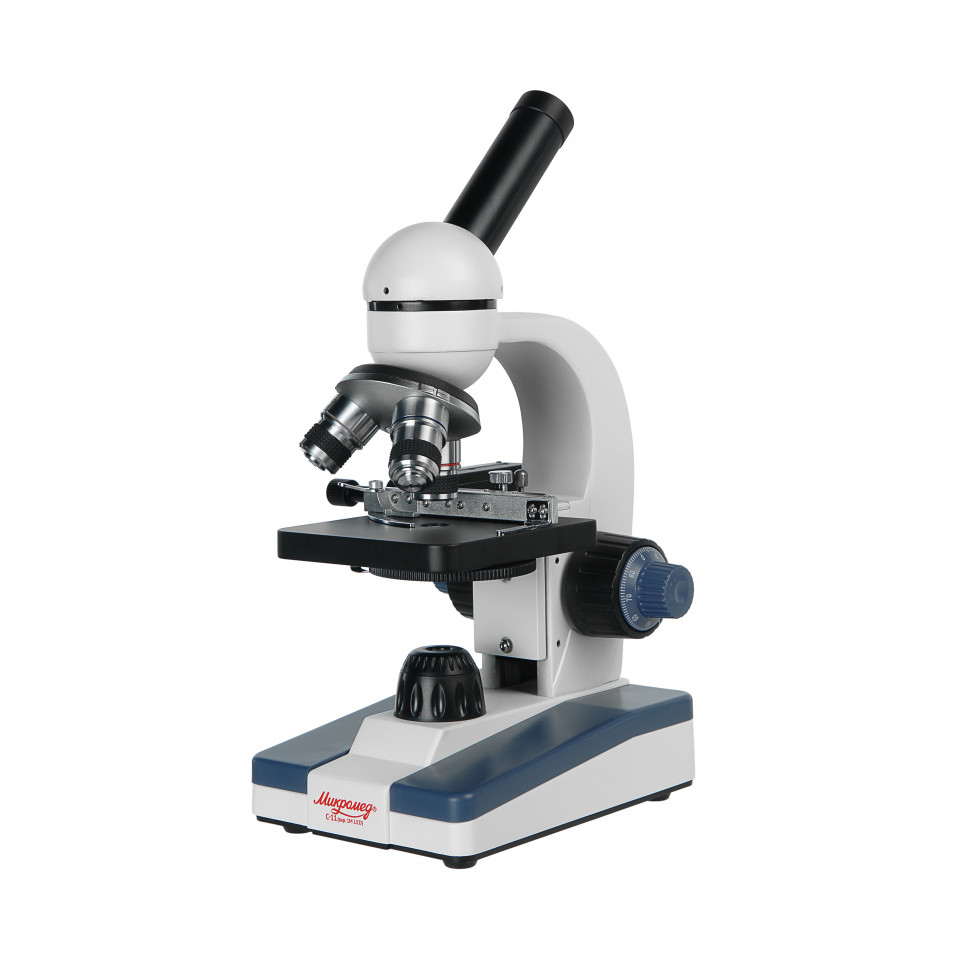

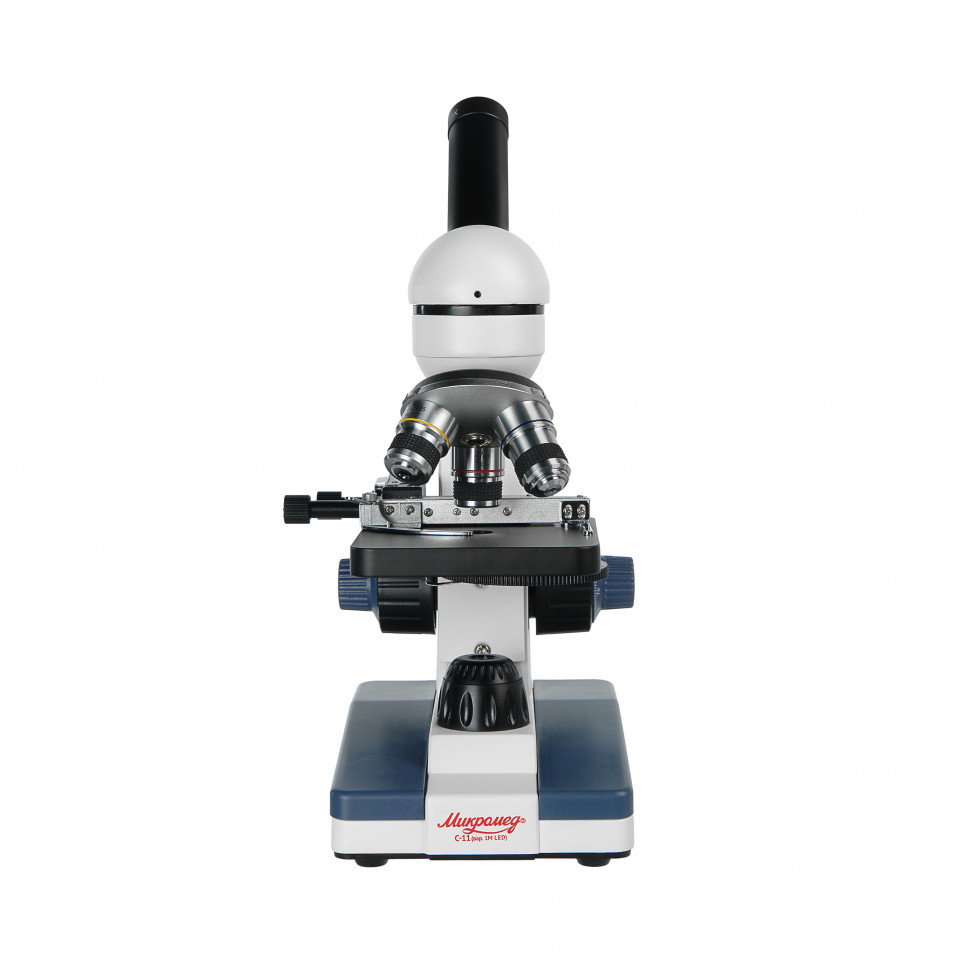

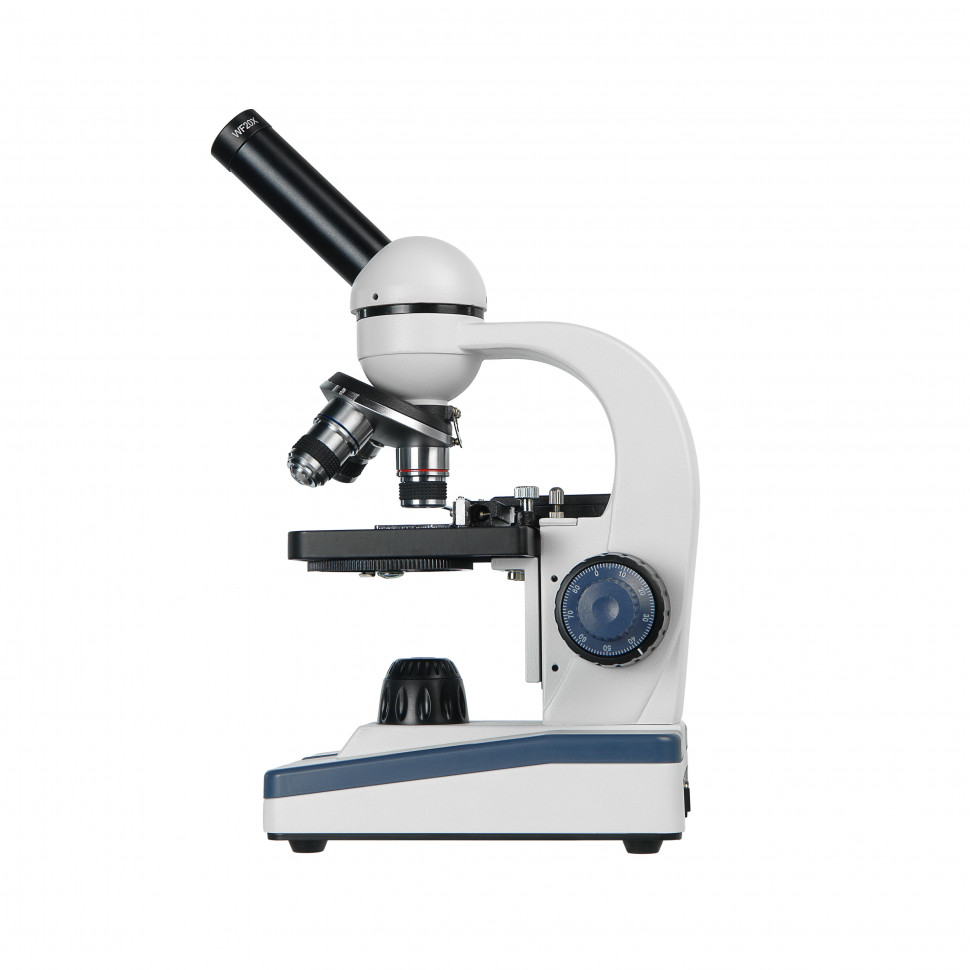

Микроскоп биологический Микромед С-11 (вар. 1М LED) с препаратоводителем

Микромед С-11 (вар. 1М LED) с препаратоводителем — учебный микроскоп с лабораторной точностью

Микромед С-11 в варианте 1М LED с препаратоводителем — биологический микроскоп проходящего света, который сочетает соответствие образовательным стандартам с механикой, характерной для лабораторных приборов. Модель включена в перечень оборудования согласно Приказу Министерства просвещения № 590, при этом оснащена координатным препаратоводителем с нониусами и микрометрической фокусировкой с шагом 1 мкм — решениями, которые обычно встречаются в более дорогих системах. Диапазон увеличения от 40x до 800x обеспечивается тремя ахроматическими объективами и двумя широкопольными окулярами.

Что можно увидеть или сделать на практике

Что можно рассмотреть

Микроскоп работает в проходящем свете по методу светлого поля и предназначен для изучения прозрачных биологических объектов. На увеличении 40x–100x хорошо видны крупные клетки растений, одноклеточные организмы, структура тканей в готовых окрашенных препаратах. При переходе к объективу 10x (увеличение 100x–200x) становятся различимы клеточные ядра, хлоропласты, детали строения инфузорий и водорослей. Объектив 40x с числовой апертурой 0.65 обеспечивает разрешение около 0.5 мкм, что позволяет рассматривать бактерии, клеточные мембраны, детали строения тканей в гистологических срезах. Увеличение 800x (объектив 40x с окуляром 20x) находится за пределом полезного увеличения для данной апертуры — картинка становится крупнее, но новых деталей не появляется.

Подготовка образцов

Проходящий свет требует, чтобы препарат пропускал излучение. Это означает работу с тонкими срезами тканей толщиной не более нескольких микрометров, мазками крови или бактериальных культур, каплями жидкости с микроорганизмами на предметном стекле под покровным стеклом толщиной 0.17 мм. Объектив 40x рассчитан именно на эту толщину покровного стекла — отклонение ухудшает качество изображения. Непрозрачные объекты, толстые образцы или объемные предметы этот микроскоп не покажет — для них нужен прибор отраженного света или стереомикроскоп.

Формат работы

Наблюдение ведется через монокулярную насадку одним глазом. Насадка поворачивается на 360° и наклонена под 45°, что позволяет быстро передавать микроскоп между учащимися или подбирать удобное положение в зависимости от места работы. В окулярный тубус с посадочным диаметром 23.2 мм можно установить цифровую камеру для вывода изображения на экран, фото- и видеофиксации — камера в базовый комплект не входит, но стандартный диаметр обеспечивает совместимость с большинством окулярных камер на рынке.

Конструкция и технологии

Фокусировка осуществляется перемещением предметного столика по вертикали с помощью зубчато-реечного механизма с коаксиальными рукоятками на обеих сторонах штатива. Механизм двухступенчатый: крупные рукоятки обеспечивают грубую наводку с полным ходом 12 мм, малые — тонкую фокусировку с ценой деления 1 мкм по шкале. Стопорный винт ограничивает ход столика вверх, предотвращая столкновение объектива с препаратом — это защищает оптику объектива 40x и само предметное стекло при работе с малым рабочим расстоянием.

Предметный столик размером 95×95 мм оснащен накладным препаратоводителем с диапазоном перемещения 50 мм по оси X и 30 мм по оси Y. Перемещение контролируется по шкалам с ценой деления 1 мм и нониусами для считывания долей миллиметра. Это позволяет точно записывать координаты интересующего участка препарата и возвращаться к нему позже или передавать координаты другому наблюдателю — функция, востребованная в учебных и лабораторных задачах с документированием результатов.

Три ахроматических объектива — 4x/0.1, 10x/0.25 и S40x/0.65 — установлены на револьверном устройстве и парфокальны: при смене увеличения резкость сохраняется или требует лишь небольшой подстройки тонкой фокусировкой. Объектив 40x имеет маркировку S (Spring) — его передняя линза подпружинена, что снижает риск повреждения при случайном контакте с препаратом. Объективы рассчитаны на конечную длину тубуса 160 мм с ахроматической коррекцией: хроматические аберрации скорректированы для двух длин волн, что обеспечивает достаточную резкость для учебных и рутинных лабораторных задач, но уступает планахроматам и апохроматам по плоскости поля и цветопередаче.

Конденсор с числовой апертурой 0.65 согласован с максимальной апертурой объектива 40x и оснащен коллекторной линзой для равномерного распределения света по полю зрения. Апертурная диафрагма выполнена в виде поворотного диска с отверстиями разного диаметра — это позволяет регулировать контраст изображения в зависимости от увеличения и прозрачности препарата. Светодиодный осветитель проходящего света встроен в основание, имеет плавную регулировку яркости от 0 до 100% и спектр, близкий к дневному свету, что снижает утомляемость глаз при длительной работе.

Штатив и основание изготовлены из алюминиевого сплава, что обеспечивает жесткость конструкции, устойчивость на столе и защиту механизмов от внешних воздействий. Вес микроскопа 1.8 кг создает необходимую стабильность без излишней громоздкости. Питание возможно от трех батарей типа АА, от сетевого адаптера 5В/1А или от внешнего аккумулятора Power Bank 5В — это делает прибор автономным и пригодным для полевых выездов, экспедиций или работы в условиях отсутствия стабильного электроснабжения.

Кому подойдет

Микроскоп соответствует требованиям к учебному оборудованию и подходит для школьных кабинетов биологии, лицеев, колледжей и вузов при изучении цитологии, гистологии, ботаники, зоологии и микробиологии. Препаратоводитель с нониусами и микрометрическая фокусировка делают модель востребованной там, где требуется документирование результатов, подсчет клеток в определенной области препарата или повторное обращение к конкретному участку образца.

Модель будет полезна студентам биологических и медицинских специальностей для выполнения лабораторных работ и курсовых проектов, любителям микроскопии, которые переросли базовые учебные приборы и нуждаются в точном позиционировании, а также небольшим лабораториям с ограниченным бюджетом, где не требуются продвинутые методы контрастирования, но важна повторяемость измерений и надежность конструкции.

Что важно знать заранее

Монокулярная насадка менее комфортна для многочасовой работы по сравнению с бинокулярной — наблюдение одним глазом быстрее вызывает усталость. Если предполагается регулярная длительная работа с микроскопом, стоит учесть этот фактор.

Метод светлого поля хорошо работает с окрашенными препаратами, но плохо подходит для наблюдения неокрашенных живых клеток с низким естественным контрастом — такие объекты будут едва различимы. Для работы с живыми культурами без окрашивания нужен микроскоп с фазовым контрастом или темным полем.

Объектив 40x при работе на верхней границе увеличения с окуляром 20x дает итоговые 800x, что превышает предел полезного увеличения для апертуры 0.65. Это означает, что картинка увеличивается в размере, но разрешающая способность остается на уровне примерно 400x–650x — новых мелких деталей не появится. Для большинства учебных задач достаточно окуляра 10x.

Ахроматическая коррекция объективов означает, что по краям поля зрения возможны остаточные цветовые искажения и небольшая потеря резкости — это нормально для данного класса оптики и не мешает работе в центральной части поля, где сосредоточено основное наблюдение.

Комплектация

• Штатив с встроенным осветителем, револьверным устройством на 3 объектива и механизмом фокусировки — несущая конструкция с интегрированными ключевыми узлами прибора.
• Монокулярная поворотная насадка с наклоном 45° — обеспечивает визуальное наблюдение и возможность установки окулярной камеры.
• Предметный столик 95×95 мм с препаратоводителем и диском с диафрагмами — координатный столик для точного позиционирования препарата и диск с отверстиями для регулировки контраста.
• Объектив ахромат 4x/0.10 — обзорное увеличение для поиска области интереса на препарате.
• Объектив ахромат 10x/0.25 — основное рабочее увеличение для большинства учебных задач.
• Объектив ахромат S40x/0.65 с подпружиненной оправой — максимальное увеличение с защитой от повреждения при контакте с препаратом.
• Окуляр WF 10x — широкопольный окуляр для комфортного наблюдения с полем зрения 18 мм.
• Окуляр WF 20x — окуляр повышенной кратности для достижения максимального увеличения 800x.
• Сетевой адаптер 5В/1А — для питания от электросети 100–240 В.
• Батареи АА 1.5 В — 3 шт — для автономной работы.
• Заглушка окулярного тубуса, ключ шестигранный, чехол пылезащитный, коробка подарочная, руководство по эксплуатации — служебные и защитные принадлежности.

Комплект полностью готов к работе сразу после распаковки — в него входят все необходимые оптические элементы, источник питания от сети и батареи для автономного использования. Для начала работы потребуются только предметные и покровные стекла, готовые препараты или материал для приготовления временных микропрепаратов.

Рекомендуемые аксессуары

Предметные и покровные стекла — расходный материал для приготовления препаратов; покровные стекла должны иметь толщину 0.17 мм для корректной работы объектива 40x. Набор для приготовления препаратов — пипетки, предметные стекла с лунками, красители, покровные стекла, препаровальные иглы — необходим для самостоятельного изготовления временных микропрепаратов. Окулярная цифровая камера с посадочным диаметром 23.2 мм — для вывода изображения на монитор, фото- и видеосъемки, демонстрации препарата группе учащихся на экране. Готовые наборы микропрепаратов — по ботанике, зоологии, анатомии, гистологии — упрощают освоение микроскопа и расширяют возможности для изучения. Иммерсионное масло — не требуется для данной модели, поскольку в комплекте нет иммерсионного объектива 100x.

Итог

Микромед С-11 (вар. 1М LED) с препаратоводителем — учебный микроскоп, который выходит за рамки базовой категории благодаря координатному столику с нониусами, микрометрической фокусировке и металлическому корпусу. Эти элементы обеспечивают точность и повторяемость, востребованные не только в образовательном процессе, но и в лабораторной практике начального уровня. Модель ограничена методом светлого поля и монокулярной насадкой, но для работы с окрашенными препаратами, изучения морфологии клеток и тканей, выполнения учебных и исследовательских задач с документированием координат это сбалансированное решение с хорошим соотношением возможностей и цены. Автономное питание делает прибор пригодным для выездных занятий, а соответствие образовательным стандартам упрощает его закупку для школ и вузов.
