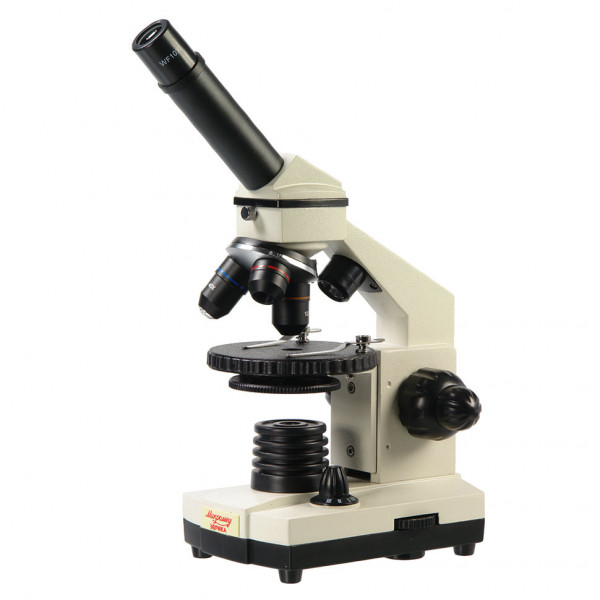

Микроскоп школьный Эврика 40х-1280х в текстильном кейсе

Микромед Эврика 40х-1280х — школьный микроскоп с расширенным диапазоном увеличения и двойным освещением

Микромед Эврика 40х-1280х — учебный биологический микроскоп проходящего света с дополнительным отражённым освещением. Работает по методу светлого поля. В базовой комплектации обеспечивает увеличение от 40х до 1280х благодаря входящей в комплект линзе Барлоу 2х и двум окулярам разной кратности. Соответствует требованиям к учебным микроскопам согласно Приказу Министерства просвещения РФ № 590 и предназначен для лабораторных работ по биологии, экологии, химии, физике в школах и лицеях, а также для самостоятельных исследований.

Что можно увидеть или сделать на практике

Что можно рассмотреть

Микроскоп позволяет наблюдать клетки растений и животных, одноклеточные организмы, бактерии, срезы тканей, кристаллы и другие микроскопические структуры. Диапазон увеличения от 40х до 1280х охватывает типовые задачи школьной программы: на малых увеличениях видны общее строение клеток, крупные органеллы и ткани, на средних — детали клеточной структуры, на больших — мелкие бактерии и внутриклеточные образования. Объектив 40х с числовой апертурой 0.65 обеспечивает разрешающую способность около 0.5 мкм, что достаточно для различения большинства биологических структур школьного курса. Максимальное увеличение 1280х достигается с линзой Барлоу и окуляром 16х и находится на границе полезного увеличения для данной оптической системы — дальнейший рост кратности не добавит новых деталей.

Подготовка образцов

Проходящий свет, который используется как основной метод наблюдения, требует тонких прозрачных препаратов на предметных стёклах. Объект должен пропускать свет — это достигается либо естественной прозрачностью образца, либо приготовлением тонкого среза. Для повышения контраста при работе с бесцветными прозрачными структурами используются встроенные в поворотный диск цветные светофильтры или предварительное окрашивание препарата. Микроскоп также оснащён отражённым освещением, но оно эффективно только с объективами малых увеличений 4х и 10х, поскольку у объектива 40х рабочее расстояние составляет доли миллиметра и оправа перекрывает падающий сверху свет.

Формат работы

Наблюдение ведётся визуально через монокулярную насадку с одним окуляром. Насадка поворачивается на 360 градусов вокруг вертикальной оси, что удобно при групповых занятиях — несколько учащихся могут по очереди смотреть в микроскоп без его перемещения. Окулярный тубус имеет стандартный посадочный диаметр 23.2 мм и позволяет установить цифровую окулярную камеру для вывода изображения на экран, записи фото и видео. Камера в базовую комплектацию не входит и приобретается отдельно.

Конструкция и технологии

Штатив и основание микроскопа изготовлены из алюминиевого сплава, что обеспечивает прочность конструкции, устойчивость к вибрациям и защиту оптики от повреждений при транспортировке и работе. Это выгодно отличает модель от микроскопов с пластиковым корпусом, у которых со временем могут появиться люфты и нарушиться юстировка.

Фокусировка двухступенчатая: грубая и тонкая. Коаксиальные рукоятки выведены на обе стороны штатива. Механизм тонкой фокусировки — редкость среди учебных микроскопов бюджетного класса, обычно такое решение применяется в лабораторных приборах. Он позволяет точно навести резкость при работе с большими увеличениями, когда глубина резкости составляет единицы микрометров. Предметный столик перемещается по вертикали, ограничитель хода предотвращает столкновение объектива с препаратом.

Три объектива установлены на револьверном устройстве и парфокальны — при смене кратности резкость почти не теряется, требуется лишь небольшая подстройка тонкой фокусировкой. Объективы имеют ахроматическую коррекцию и просветляющее покрытие оптических поверхностей, что снижает рассеивание света и повышает контраст. Объектив 40х оснащён подпружиненным оптическим блоком — при случайном упоре в препарат пружина сжимается, предотвращая повреждение линз и предметного стекла.

Оптическая схема построена на конечной длине тубуса 160 мм. Это традиционная система, в которой объектив формирует промежуточное изображение на фиксированном расстоянии. В отличие от инфинити-корригированных систем, она не позволяет встраивать дополнительные оптические модули без потери качества, но для учебных задач это ограничение несущественно.

Линза Барлоу 2х устанавливается в окулярный тубус между объективом и окуляром и удваивает итоговое увеличение. Её оправа имеет шкалу для установки нужной кратности — линзу можно сдвигать вдоль оси, плавно меняя увеличение. Использование линзы Барлоу уменьшает поле зрения и снижает яркость изображения, поэтому при работе с ней требуется максимальная яркость осветителя. Для получения малых увеличений линзу нужно извлечь.

Осветители проходящего и отражённого света построены на белых светодиодах с длительным сроком службы и спектром излучения, близким к дневному свету. Оба оснащены коллекторными линзами для равномерного распределения светового потока и имеют независимую бесступенчатую регулировку яркости от 0 до 100 процентов. Осветители можно использовать одиночно или одновременно, настраивая освещение под конкретный препарат. Питание — от трёх батареек типа АА или от сетевого адаптера, входящего в комплект.

Поворотный диск в основании предметного столика совмещает функции диафрагмы и держателя светофильтров. В диске шесть отверстий разного диаметра: одно с прозрачным стеклом и пять с цветными фильтрами. Цветные фильтры повышают контраст при наблюдении бесцветных прозрачных объектов за счёт избирательного поглощения части спектра.

Кому подойдет

Микромед Эврика 40х-1280х предназначен для учащихся средней и старшей школы, лицеев, гимназий. Подходит для выполнения лабораторных работ по биологии, экологии, химии, физике в учебных кабинетах и для проектно-исследовательской деятельности. Максимальное для школьных микроскопов увеличение 1280х в базовой комплектации позволяет продемонстрировать весь спектр биологических объектов школьной программы без необходимости докупать дополнительные окуляры или объективы.

Также модель подходит для домашнего использования в образовательных целях и для начального уровня самостоятельных биологических исследований. Автономное питание от батарей делает микроскоп мобильным — его можно использовать в полевых условиях, на выездных занятиях или в помещениях без доступа к розетке. Прочный металлический корпус и защитный текстильный кейс обеспечивают сохранность при транспортировке.

Монокулярная насадка снижает стоимость прибора и упрощает конструкцию, но при длительной работе может вызывать усталость глаз. Для кратковременных учебных наблюдений это не критично, но если планируются продолжительные исследовательские сессии, стоит рассмотреть модели с бинокулярной насадкой.

Что важно знать заранее

Линза Барлоу, расширяющая диапазон увеличения до 1280х, одновременно уменьшает поле зрения и снижает яркость изображения. Для окуляра 10х поле зрения с линзой Барлоу составит 11 мм, для окуляра 16х — 9 мм. Это усложняет поиск и центрирование объекта в поле зрения, особенно на больших увеличениях. Рекомендуется сначала найти и отцентрировать объект на среднем увеличении без линзы Барлоу, затем установить её и перейти к максимальной кратности. Снижение яркости компенсируется регулировкой осветителя на максимум.

Отражённый осветитель эффективен только с объективами 4х и 10х. У объектива 40х рабочее расстояние настолько мало, что его оправа перекрывает падающий сверху свет, и отражённое освещение практически не доходит до образца. Поэтому для работы с непрозрачными объектами используйте малые увеличения.

Предметный столик имеет размер 90х90 мм и оснащён пружинными зажимами-клипсами для фиксации препарата. Механического препаратоводителя с микрометрическими винтами нет — перемещение препарата осуществляется вручную. Это стандартное решение для учебных микроскопов, но требует некоторого навыка для точного позиционирования объекта при больших увеличениях.

Ахроматические объективы корректируют хроматическую аберрацию для двух длин волн и сферическую аберрацию для одной. Это даёт хорошее качество изображения в центре поля зрения, но по краям могут быть заметны остаточные искажения и кривизна поля. Для учебных наблюдений это приемлемо, но в профессиональных исследованиях предпочтительны планахроматические или апохроматические объективы.

Комплектация

• Штатив с визуальной насадкой — полностью металлический, включает монокулярную поворотную насадку с наклоном 45 градусов, механизм грубой и тонкой фокусировки, встроенный осветитель отражённого света с регулировкой яркости, револьверное устройство на 3 объектива
• Основание со встроенным осветителем проходящего света — включает регулировку яркости и блок питания
• Предметный столик 90х90 мм — с пружинными зажимами, поворотным диском с шестью отверстиями и встроенными светофильтрами
• Объектив ахромат 4х/0.1 — для малых увеличений и обзора препарата
• Объектив ахромат 10х/0.25 — для средних увеличений
• Объектив ахромат 40х/0.65 подпружиненный — для больших увеличений с защитой от повреждений
• Окуляр WF10х/15 — широкопольный, кратность 10х, поле зрения 15 мм
• Окуляр WF16х/11 — широкопольный, кратность 16х, поле зрения 11 мм, для максимального увеличения
• Линза Барлоу 2х — удваивает увеличение системы, расширяет диапазон до 1280х
• Сетевой адаптер с кабелем — для питания от сети 220В
• Текстильный кейс — для хранения и переноски микроскопа
• Гарантийный талон, руководство по эксплуатации

Комплект содержит всё необходимое для начала работы, кроме предметных и покровных стёкол для приготовления препаратов. Для полноценного использования микроскопа потребуется приобрести расходные материалы для пробоподготовки.

Рекомендуемые аксессуары

Для приготовления препаратов потребуются предметные и покровные стёкла, набор для приготовления препаратов с пипетками, препаровальными иглами и скальпелем. Для окрашивания бесцветных структур понадобятся красители — метиленовый синий, йодный раствор или специализированные наборы для гистологии.

Цифровая окулярная камера с посадочным диаметром 23.2 мм позволит выводить изображение на экран компьютера, делать фотографии и видеозаписи наблюдений. Это полезно для учебных презентаций, документирования результатов исследований и групповых занятий, когда нужно показать препарат одновременно нескольким учащимся.

Готовые наборы микропрепаратов по ботанике, зоологии, анатомии упростят первые шаги в микроскопии и помогут освоить настройку прибора на качественно изготовленных образцах. После приобретения навыка можно переходить к самостоятельному приготовлению временных препаратов.

Итог

Микромед Эврика 40х-1280х — учебный микроскоп с расширенными для своего класса возможностями. Металлическая конструкция, механизм тонкой фокусировки, двойное освещение и максимальное увеличение 1280х в базовой комплектации делают его функциональным инструментом для школьной программы и начальных самостоятельных исследований. Линза Барлоу и два окуляра разной кратности обеспечивают гибкость в выборе увеличения. Автономное питание от батарей и прочный кейс добавляют мобильности. Соответствие образовательным стандартам подтверждает пригодность прибора для учебных заведений.
