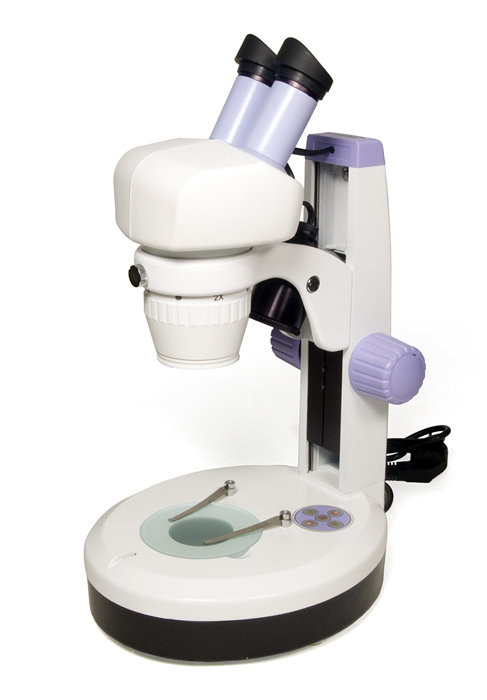

Микроскоп Levenhuk 5ST, бинокулярный

Микроскоп Levenhuk 5ST — стереомикроскоп с рабочим расстоянием 160 мм для работы с крупными объектами

Levenhuk 5ST — бинокулярный стереомикроскоп с плавным изменением увеличения от 20 до 40 крат и рекордным для своего класса рабочим расстоянием 160 мм. Это учебно-любительский прибор для наблюдения объемных непрозрачных объектов: от печатных плат и ювелирных изделий до минералов, монет, насекомых и текстиля. Большой просвет под объективом позволяет изучать крупногабаритные образцы и свободно работать руками или инструментом прямо во время наблюдения.

Что можно увидеть или сделать на практике

Что можно рассмотреть и сделать

Стереомикроскоп Levenhuk 5ST предназначен для объемных непрозрачных объектов, которые не требуют специальной пробоподготовки. Вы видите предмет таким, какой он есть — с сохранением глубины и рельефа поверхности. Это принципиально отличается от биологических микроскопов проходящего света, где наблюдается плоское изображение тонкого прозрачного среза. Типичные задачи: пайка и контроль электронных плат, осмотр ювелирных изделий и часовых механизмов, изучение коллекций минералов или насекомых, проверка качества текстиля, исследование монет и мелких деталей. Увеличение 20-40x достаточно для общего осмотра структуры поверхности, выявления дефектов и работы с мелкими деталями, но не рассчитано на микроскопические подробности — для этого потребовался бы прибор с большей кратностью.

Рабочее расстояние и удобство работы

Рабочее расстояние 160 мм — главное преимущество модели. Это расстояние от нижней линзы объектива до поверхности предметного столика, в котором помещается наблюдаемый объект. Чем больше этот просвет, тем крупнее образец можно разместить и тем свободнее вы работаете руками или инструментом, не задевая оптику. 160 мм позволяют изучать действительно габаритные предметы — крупные минералы, объемные платы, коллекционные изделия — и выполнять манипуляции паяльником, пинцетом или иглой прямо под микроскопом, не ограничивая движения. Для сравнения: у компактных стереомикроскопов этот параметр редко превышает 60-80 мм.

Диапазон увеличения

Увеличение от 20 до 40 крат обеспечивается окулярами WF10x и панкратическим объективом 2-4x. Панкратический означает плавное изменение кратности поворотом кольца на объективе — это удобнее традиционной револьверной головки, где приходится переключаться между фиксированными положениями. Вы подбираете нужное увеличение точно под задачу, без ступенчатых скачков. Диапазон 20-40x типичен для учебных и любительских стереомикроскопов и подходит для большинства прикладных работ. Это не самая высокая кратность — для детального изучения микроструктур потребуется прибор с увеличением 80-100x и выше, но для повседневных задач осмотра, сборки и контроля качества этого достаточно.

Конструкция и технологии

Оптическая система построена на стеклянных линзах и работает в режиме светлого поля — стандартном методе наблюдения для стереомикроскопов. Бинокулярная насадка с межзрачковым расстоянием 54-76 мм настраивается под конкретного пользователя, обеспечивая комфортное объемное изображение. Угол наклона окулярной насадки 30 градусов позволяет наблюдать в удобной позе, не наклоняя голову слишком низко. Насадка фиксированная, без поворота — это упрощает конструкцию и снижает риск разъюстировки.

Фокусировка грубая, с ходом 100 мм — для стереомикроскопа с большим рабочим расстоянием этого достаточно. Механизм перемещает оптический блок по вертикали, наводя резкость на нужный участок объекта. Тонкой фокусировки нет, но при увеличении до 40x она не критична — глубина резкости стереомикроскопа позволяет видеть объемный объект резким в широком диапазоне высот.

Комбинированная светодиодная подсветка включает верхний и нижний источник света с регулировкой яркости. Верхний свет используется для непрозрачных объектов — минералов, плат, металлических деталей. Нижний свет проходит через матовую стеклянную пластину предметного столика и подходит для полупрозрачных образцов — тонких срезов, мембран, крыльев насекомых. Для непрозрачных объектов стеклянную пластину заменяют на черно-белую двухстороннюю: темная сторона создает контраст для светлых предметов, белая — для темных. Препаратодержатели фиксируют образец на столике. Предметный столик диаметром 93 мм неподвижен — нет координатных перемещений с нониусом, как у лабораторных микроскопов, но для учебных задач это не требуется.

Корпус выполнен из металла, что обеспечивает устойчивость конструкции и долговечность механизмов. Питание от сети 220 В через адаптер.

Кому подойдет

Микроскоп Levenhuk 5ST ориентирован на начинающих пользователей и любителей, которым нужен простой в освоении прибор для прикладных задач. Подойдет школьникам и студентам для изучения коллекций насекомых, минералов или ботанических образцов. Радиолюбителям и мастерам по ремонту электроники — для пайки SMD-компонентов и осмотра печатных плат. Ювелирам и часовщикам — для работы с мелкими деталями, при условии что не требуется увеличение выше 40 крат. Коллекционерам монет, минералов, марок — для детального рассмотрения поверхности и выявления особенностей образцов. Большое рабочее расстояние делает этот микроскоп особенно удобным для работы с крупногабаритными объектами, которые не помещаются под стандартные стереомикроскопы.

Не подойдет для профессиональных лабораторных исследований, требующих высокого увеличения, координатного столика или специализированных методов контрастирования. Для таких задач нужны более продвинутые модели.

Что важно знать заранее

Стереомикроскоп предназначен для наблюдения поверхности объектов, а не их внутренней структуры. Вы увидите рельеф, текстуру, дефекты — но не клетки, не кристаллическую решетку металла и не внутреннее строение биологических тканей. Для этого используются микроскопы проходящего света с гораздо большим увеличением.

Максимальное увеличение 40x ограничивает детализацию. Если вам нужно различать объекты размером меньше 0.2-0.3 мм или работать с микроэлектроникой высокой плотности, потребуется модель с кратностью 60-100x.

Бинокулярная насадка не имеет тринокулярного порта для камеры, но цифровую камеру можно установить в одну из окулярных трубок диаметром 30.5 мм вместо окуляра через адаптер. При этом наблюдение этим глазом станет недоступно — для одновременного визуального и цифрового наблюдения нужна тринокулярная модель.

Прибор работает от сети 220 В. Для использования в странах с другим стандартом напряжения потребуется преобразователь.

Комплектация

• Микроскоп Levenhuk 5ST с бинокулярной насадкой — основной блок с металлическим корпусом, оптической системой, механизмом фокусировки и встроенной светодиодной подсветкой. Резиновые наглазники на окулярных трубках повышают комфорт наблюдения.
• Окуляры WF10x (2 шт.) — широкопольные окуляры с 10-кратным увеличением для левого и правого глаза.
• Панкратический объектив 2-4x — обеспечивает плавное изменение увеличения в указанном диапазоне.
• Предметный столик с черно-белой двухсторонней пластиной — для непрозрачных образцов: темная сторона под светлые объекты, белая — под темные.
• Предметный столик из матового стекла — для полупрозрачных образцов при нижней подсветке.
• Препаратодержатели — фиксируют образец на столике.
• Силиконовый пылезащитный чехол — защищает оптику от пыли при хранении.
• Инструкция по эксплуатации и гарантийный талон.

Комплект полностью готов к работе сразу после распаковки. Дополнительно потребуются только образцы для наблюдения.

Рекомендуемые аксессуары

Для бестеневого освещения объемных объектов полезен кольцевой светодиодный осветитель, который устанавливается вокруг объектива и дает равномерный свет со всех сторон, исключая резкие тени.

Если планируется фото- и видеофиксация наблюдений, понадобится цифровая камера для микроскопа с адаптером под окулярную трубку диаметром 30.5 мм. Камера вставляется вместо одного из окуляров.

Для работы с очень мелкими деталями может пригодиться дополнительный окуляр с большей кратностью (например, WF15x или WF20x), чтобы повысить итоговое увеличение, если конструкция микроскопа это позволяет.

Итог

Levenhuk 5ST — учебно-любительский стереомикроскоп с главным преимуществом в виде рабочего расстояния 160 мм, которое выделяет его среди аналогов начального уровня. Плавное изменение увеличения 20-40x, комбинированная светодиодная подсветка с регулировкой яркости, металлический корпус и две пластины предметного столика делают прибор универсальным инструментом для домашних, учебных и прикладных задач. Подходит для работы с крупногабаритными объектами, пайки, осмотра коллекций и контроля качества, но не рассчитан на высокодетальные профессиональные исследования.
