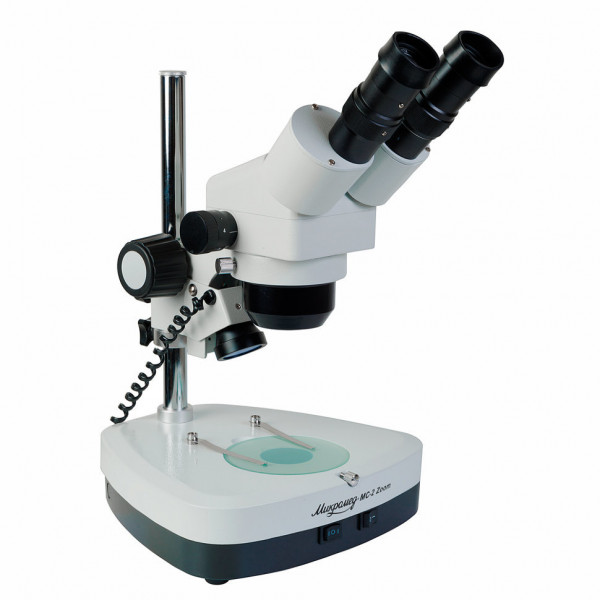

Микроскоп стерео МС-2-ZOOM вар.1CR

Микроскоп стерео МС-2-ZOOM вар.1CR — плавное увеличение 10x–40x и рабочее расстояние 85 мм для точных манипуляций

Что можно увидеть и сделать на практике

Что можно рассмотреть и сделать

Микроскоп МС-2-ZOOM вар.1CR предназначен для наблюдения объёмных непрозрачных объектов без предварительной подготовки. Стереоскопическая оптическая схема Грену создаёт трёхмерное изображение, позволяя видеть глубину и рельеф поверхности, а не только плоскую картинку. Это принципиально для работ, где нужна точная координация глаз и рук: пайка и монтаж микроэлектронных компонентов на платах, ремонт мелких механизмов часов и электроники, препарирование биологических образцов и изготовление гистологических препаратов, сортировка и изучение насекомых, минералов, монет. Встроенные осветители отражённого и проходящего света делают прибор универсальным: отражённый свет используется для непрозрачных объектов (платы, металлы, насекомые), проходящий — для полупрозрачных образцов (крылья насекомых, тонкие срезы растений, плёнки). Оба осветителя имеют регулировку яркости и синие светофильтры для коррекции цветопередачи галогенных ламп.

Рабочее расстояние и удобство работы

Рабочее расстояние 85 мм — расстояние от нижней линзы объектива до поверхности предметного столика — остаётся постоянным при любом увеличении. Это ключевое преимущество модели: под объективом достаточно места для манипуляций паяльником, пинцетом, препаровальными иглами или другим инструментом, при этом руки не закрывают объект и не упираются в корпус микроскопа. Для сравнения — у многих стереомикроскопов этого класса рабочее расстояние составляет 60–70 мм. Фокусировка выполняется плавным двусторонним маховиком, перемещающим оптическую головку по вертикали через зубчато-реечный механизм с направляющей типа «ласточкин хвост». Такая конструкция обеспечивает точность настройки без люфтов и предотвращает самопроизвольное опускание головки под собственным весом. Регулировка межзрачкового расстояния производится разворотом окулярных тубусов, левый тубус имеет диоптрийную подвижку для компенсации разницы зрения между глазами.

Диапазон увеличения

Базовое увеличение микроскопа с окулярами 10x составляет от 10x до 40x. Изменение происходит плавно и бесступенчато поворотом барабана системы ZOOM — не нужно менять объективы или окуляры в процессе работы, достаточно повернуть рукоятку. Это удобно при переходе от общего осмотра объекта к детальному изучению отдельного участка. Для стереомикроскопов это типичный и достаточный диапазон: задача таких приборов — не разрешение субмикронных структур, как у биологических микроскопов проходящего света, а объёмное восприятие и удобство манипуляций. При необходимости диапазон можно расширить сменными окулярами (5x, 15x, 20x — приобретаются отдельно) до 5x–20x, 15x–60x или 20x–80x соответственно, либо дополнительными насадками на объективы (приобретаются отдельно), которые позволяют получить увеличение от 2,5x до 160x, изменяя при этом рабочее расстояние от 172 мм до 28 мм.

Конструкция и технологии

Оптическая схема Грену — классическая двухканальная система для стереомикроскопов, где каждый глаз получает изображение под собственным углом, создавая стереоэффект. Все оптические элементы изготовлены из оптического стекла и имеют просветляющее многослойное покрытие, снижающее потери света на отражениях и повышающее контраст изображения. Это заметно при работе с низкоконтрастными объектами и при фотофиксации через камеру. Конструкция объектива ZOOM исправлена по аберрациям, благодаря чему резкость и яркость сохраняются по всему полю зрения на любом увеличении.

Основание микроскопа и корпус бинокулярной насадки изготовлены литьём под давлением из алюминиевого сплава, штатив — из стали с гальваническим хромированием. Металлическая конструкция обеспечивает жёсткость, отсутствие вибраций и стабильность настроек при длительной эксплуатации. Осветитель отражённого света встроен в штатив и снабжён линзовым коллектором, формирующим равномерное световое пятно в плоскости объекта. Осветитель проходящего света расположен в основании и имеет матовый рассеиватель для равномерности освещения. Блок питания обоих осветителей интегрирован в основание.

Окулярные тубусы имеют посадочный диаметр 30,5 мм. Один из окуляров можно заменить цифровым видеоокуляром (приобретается отдельно) для вывода изображения на монитор и записи фото или видео. Рекомендуется устанавливать видеоокуляр в левый тубус с диоптрийной подвижкой — это позволит синхронизировать фокусировку оптического и цифрового каналов. Для видеоокуляров с посадочным диаметром 23,2 мм потребуется переходник.

Кому подойдёт

Микроскоп МС-2-ZOOM вар.1CR — универсальный рабочий инструмент для специалистов, которым требуется стереоскопическое наблюдение с возможностью манипуляций под увеличением. Подходит мастерам по ремонту электроники и монтажу SMD-компонентов, ювелирам для контроля качества закрепки камней и полировки, часовщикам для сборки и диагностики механизмов. В биологических и медицинских лабораториях применяется для препарирования тканей, изготовления гистологических срезов, работы с эмбрионами и мелкими организмами. Энтомологи, минералоги и нумизматы используют такие приборы для детального изучения коллекционных образцов. В промышленности стереомикроскопы востребованы для контроля качества паяных соединений, сварных швов, текстильных изделий и печатных плат. Подходит как для индивидуальной работы, так и для оснащения учебных лабораторий технических и естественнонаучных специальностей.

Что важно знать заранее

Стереомикроскоп не предназначен для наблюдения клеточных структур, бактерий или других объектов микронного масштаба — для этого требуется биологический микроскоп проходящего света с увеличением от 400x и выше. Диапазон 10x–40x ориентирован на объекты размером от долей миллиметра и крупнее. Цифровая камера не входит в комплект и приобретается отдельно. При выборе камеры учитывайте посадочный диаметр: для тубуса 30,5 мм потребуется либо камера с соответствующим адаптером, либо переходник 23,2–30,5 мм для стандартных видеоокуляров. Галогенные лампы имеют ограниченный ресурс (обычно несколько сотен часов) и требуют периодической замены; в комплекте предусмотрены запасные лампы для обоих осветителей. Рабочее расстояние 85 мм фиксировано для базовой конфигурации; если требуется изменить его для работы с более крупными или, наоборот, мелкими объектами, понадобятся дополнительные насадки на объективы, которые одновременно изменят и диапазон увеличения.

Комплектация

В комплект входит всё необходимое для начала работы:

• Основание со встроенными источниками света и блоком питания — включает регуляторы яркости для осветителей проходящего и отражённого света, колонку-штатив и механизм фокусировки.
• Бинокулярная оптическая головка — установлена на штативе, содержит систему ZOOM с плавной регулировкой увеличения.
• Окуляры 10x — 2 шт., установлены в окулярных тубусах.
• Предметные платы — стеклянная (95 мм, установлена на столике) для прозрачных и полупрозрачных объектов при использовании проходящего света; чёрно-белая (95 мм) для контрастного фона при наблюдении в отражённом свете.
• Резиновые наглазники — 2 шт., повышают комфорт наблюдения и отсекают боковую засветку.
• Синие светофильтры — 2 шт., установлены в осветителях для коррекции цветовой температуры галогенных ламп.
• Галогенные лампы — 12V 10W (2 шт. для проходящего света, одна установлена) и 12V 10W с отражателем (для отражённого света, установлена). Запасные лампы включены в комплект.
• Плавкие вставки — 2А, 250В (2 шт., одна установлена в блоке питания).
• Сетевой кабель, пылезащитный чехол, руководство по эксплуатации и гарантийный талон.

Комплект полностью готов к эксплуатации. Для расширения возможностей можно приобрести дополнительные окуляры, насадки на объективы и цифровую камеру.

Рекомендуемые аксессуары

Цифровой видеоокуляр — для вывода изображения на монитор, фото- и видеофиксации. Убедитесь, что посадочный диаметр камеры совместим с тубусом 30,5 мм, либо используйте переходник 23,2–30,5 мм. Сменные окуляры 5x, 15x или 20x — изменяют диапазон общего увеличения без смены объектива. Дополнительные насадки на объективы — расширяют диапазон увеличений до 2,5x–160x и изменяют рабочее расстояние; выбор зависит от типа задач. Внешний осветитель отражённого света — если встроенного освещения недостаточно для работы с сильно поглощающими или рельефными объектами. Запасные галогенные лампы — рекомендуется иметь дополнительный запас, так как ресурс галогенных источников ограничен.

Итог

Микроскоп стерео МС-2-ZOOM вар.1CR — надёжный универсальный инструмент для работ, требующих стереоскопического наблюдения и манипуляций под увеличением. Плавная регулировка увеличения от 10x до 40x, увеличенное рабочее расстояние 85 мм, встроенное двойное освещение и металлическая конструкция делают его практичным выбором для электроники, ювелирного дела, биологического препарирования, энтомологии и промышленного контроля. Возможность установки цифровой камеры и расширения системы дополнительными окулярами и насадками обеспечивает гибкость под различные задачи.
