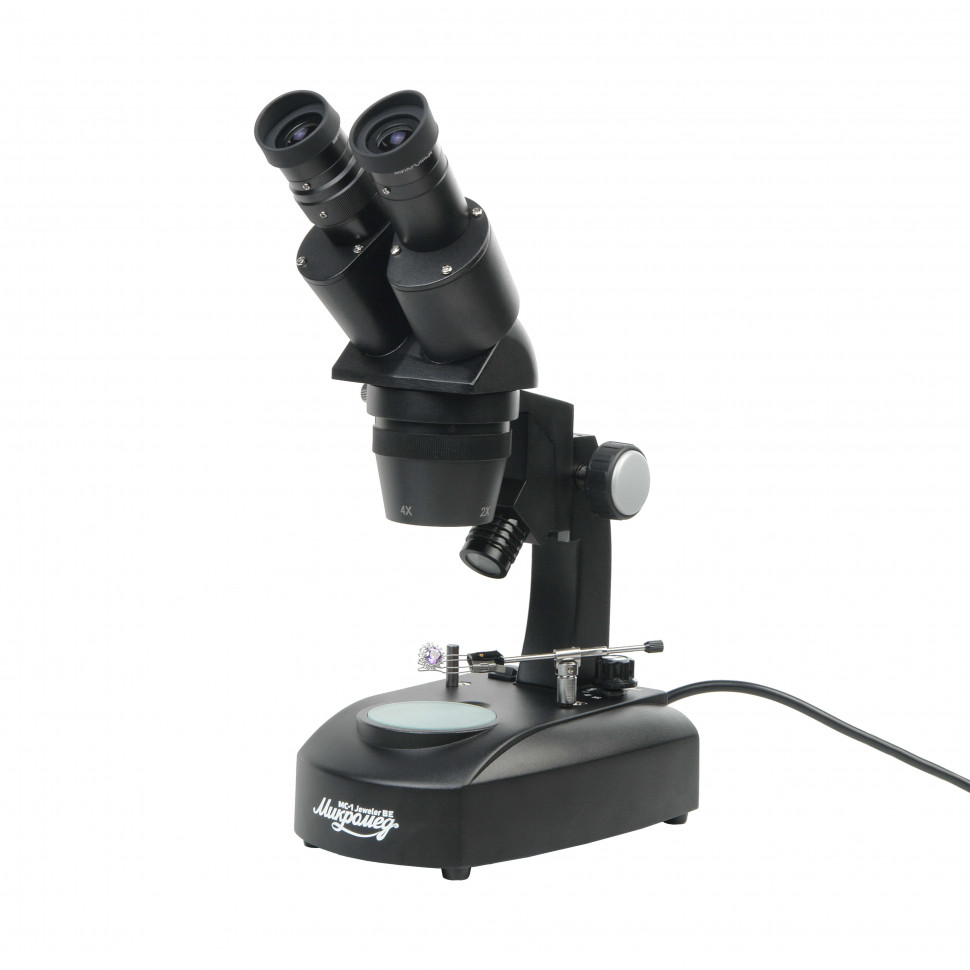

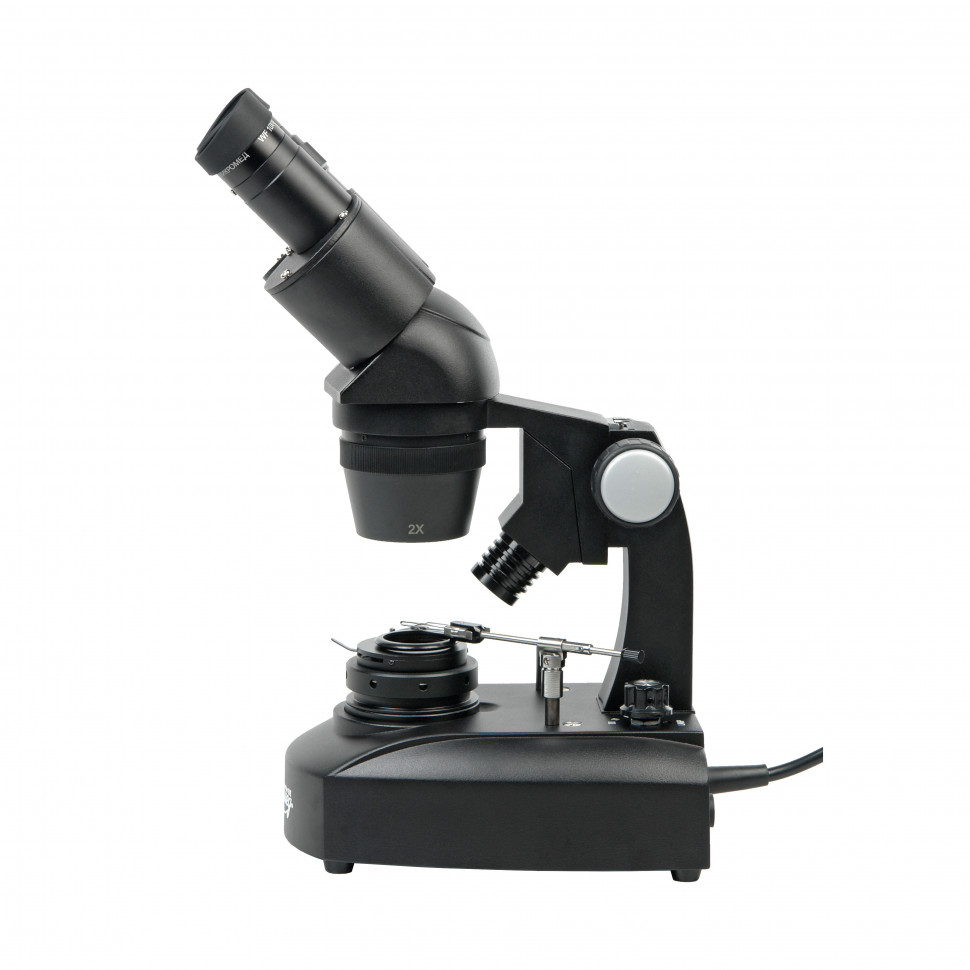

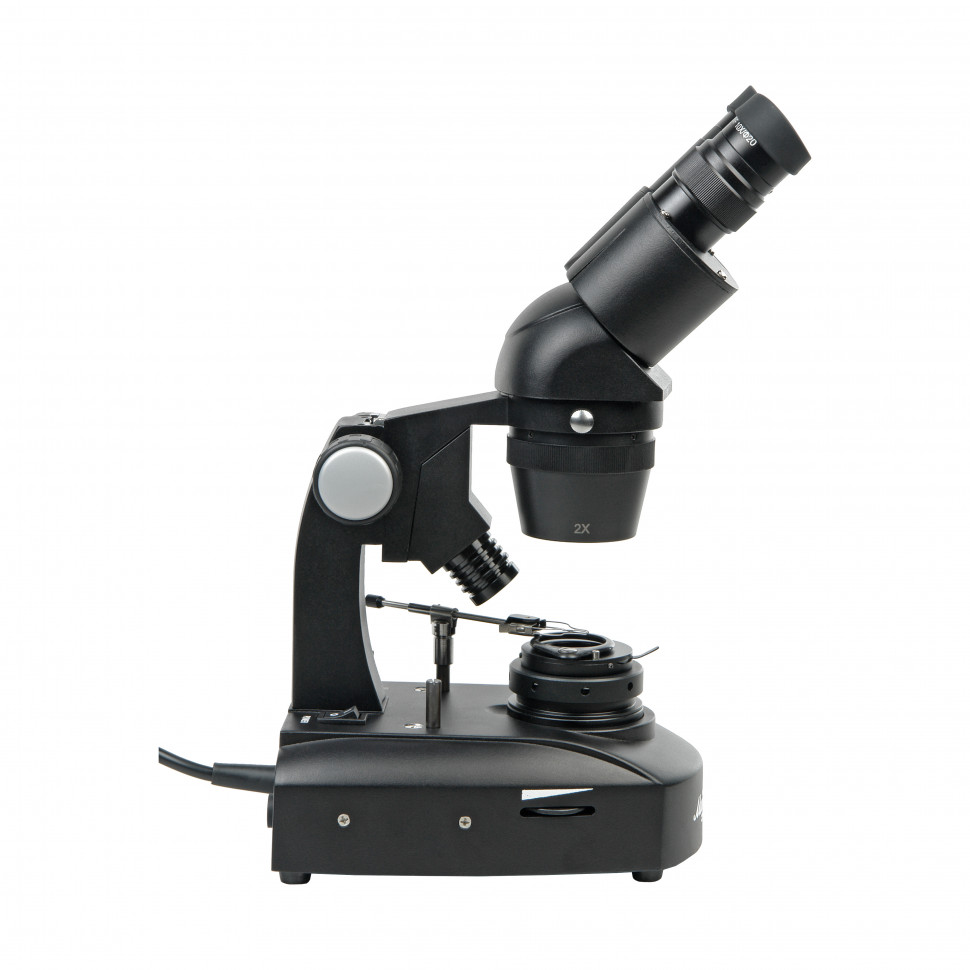

Микроскоп стерео Микромед MC-1 Jeweler BE

Микромед MC-1 Jeweler BE — стереомикроскоп с темнопольным конденсором для ювелирных и геммологических работ

Что можно увидеть или сделать на практике

Что можно рассмотреть и сделать

Микромед MC-1 Jeweler BE предназначен для работы с объемными объектами без предварительной подготовки. Два независимых оптических канала создают стереоэффект — вы видите объект в трех измерениях с естественным восприятием глубины, а не плоское увеличенное изображение. Прямая ориентация изображения позволяет сразу выполнять точные манипуляции: огранку и полировку камней, установку элементов в ювелирные изделия, пайку мелких деталей электроники, ремонт часовых механизмов, реставрацию миниатюр. Микроскоп работает как с непрозрачными объектами (металл, керамика, минералы с матовой поверхностью) в отраженном свете, так и с полупрозрачными образцами (тонкие срезы, кристаллы, стекло) в проходящем свете. Конденсор темного поля в комплекте превращает микроскоп в специализированный инструмент для геммологии: прозрачные кристаллы, стеклянные изделия и включения в камнях, которые почти не видны при обычном освещении, становятся контрастными на темном фоне за счет рассеянного света.

Рабочее расстояние и удобство работы

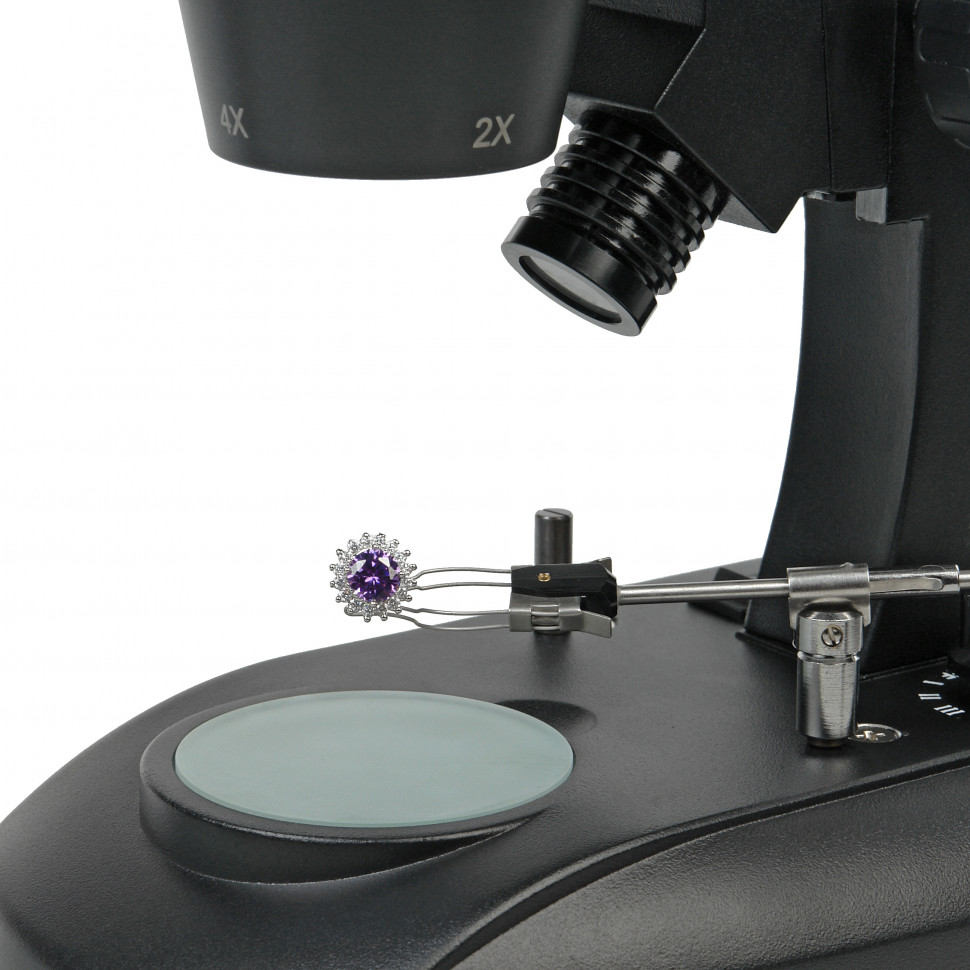

Расстояние от нижней линзы объектива до объекта составляет 70 мм и остается постоянным при переключении увеличения. Это пространство достаточно для размещения рук, инструмента, пинцета или паяльника под оптической головкой во время наблюдения. Такое рабочее расстояние позволяет свободно манипулировать объектом: поворачивать камень в оправе, подносить инструмент для огранки, выполнять пайку SMD-компонентов на плате, регулировать положение деталей часового механизма. Для ювелирных работ в комплект включен съемный пинцет с креплением в основание микроскопа — камень фиксируется в зажиме, обе руки остаются свободными. Оптическая головка поворачивается на 360° вокруг вертикальной оси, что удобно при групповой работе или когда нужно изменить угол обзора без перемещения самого объекта.

Диапазон увеличения

Микроскоп имеет два фиксированных увеличения: 20× и 40×. Переключение выполняется поворотом блока объективов — в рабочее положение встает объектив 2× (итоговое увеличение 20× с окулярами 10×) или 4× (итоговое 40×). Смена занимает секунду и не требует перефокусировки благодаря парфокальной конструкции. Этот диапазон типичен для стереомикроскопов и соответствует задачам точных ручных работ: при 20× виден достаточный участок объекта для ориентации и общей оценки, при 40× — детали огранки, дефекты поверхности, качество пайки. Установка дополнительных окуляров расширяет диапазон от 10× до 80×, но учитывайте: увеличение окуляра сужает поле зрения и может снизить комфорт длительной работы. Стереомикроскопы не рассчитаны на сверхвысокие увеличения биологических микроскопов — их задача не разрешение субмикронных структур, а объемное восприятие и большая глубина резкости при работе с реальными объектами.

Конструкция и технологии

Микроскоп построен по оптической схеме Грену — компактной конструкции с наклоненными под углом оптическими осями, что обеспечивает стереоэффект при минимальных габаритах прибора. Основание, штатив и корпус визуальной насадки изготовлены методом литья из алюминиевого сплава с износостойким полимерным покрытием. Такая конструкция гасит вибрации и сохраняет стабильность оптической оси даже при интенсивной работе — настройки не сбиваются от прикосновений к микроскопу инструментом или при манипуляциях с объектом.

Фокусировка выполняется вертикальным перемещением оптической головки по направляющей типа «ласточкин хвост» с помощью зубчато-реечного механизма. Стальные детали механизма обеспечивают точность и плавность хода в диапазоне 36 мм без люфтов. Двусторонний маховик позволяет фокусировать микроскоп любой рукой, не меняя положения тела. Регулировка усилия хода предотвращает самопроизвольное опускание головки под собственным весом и дает возможность настроить комфортное сопротивление маховика под индивидуальные предпочтения.

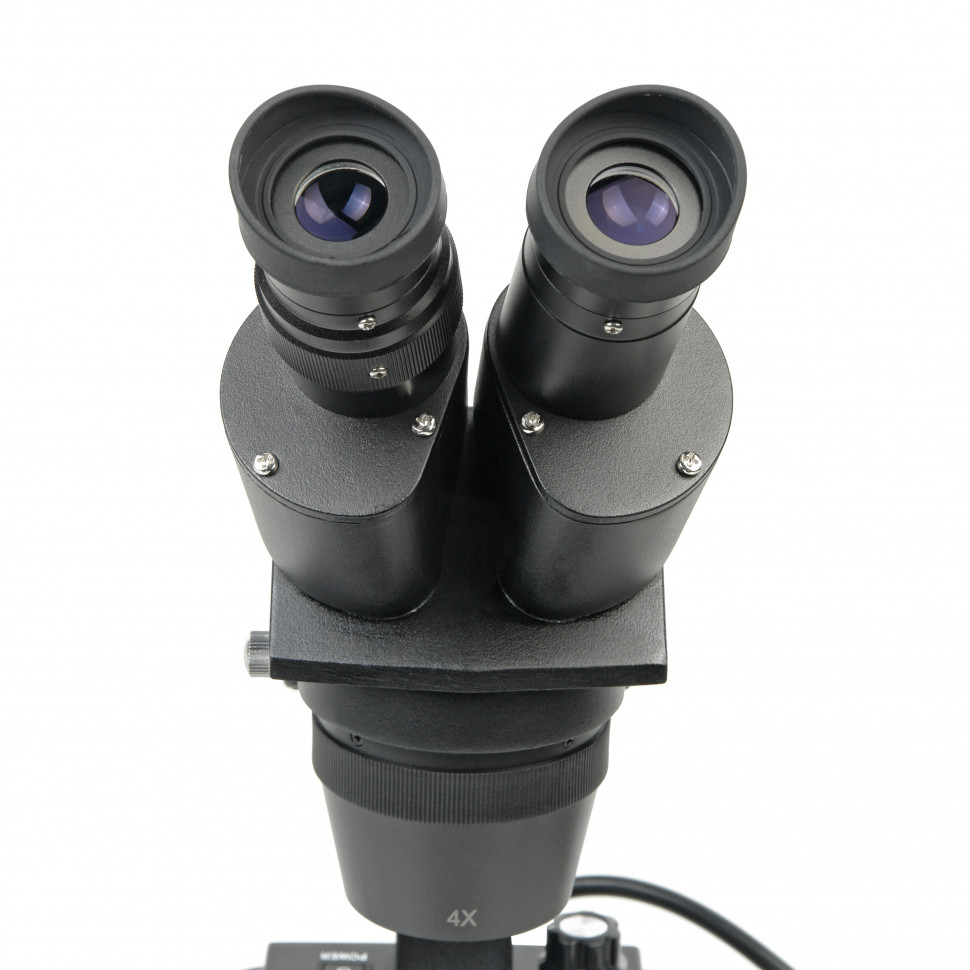

Бинокулярная насадка с углом наклона тубусов 45° снижает нагрузку на шею при длительной работе. Межзрачковое расстояние регулируется в диапазоне 54–75 мм, левый тубус имеет диоптрийную коррекцию ±5 диоптрий для компенсации разницы зрения между глазами. Оба тубуса имеют посадочный диаметр 30,5 мм. Цифровая камера (видеоокуляр) устанавливается в левый тубус вместо окуляра — диоптрийная подвижка этого тубуса позволяет синхронизировать фокусировку для визуального наблюдения правым глазом и записи изображения на камеру одновременно. Для камер с посадочным диаметром 23,2 мм потребуется переходное кольцо.

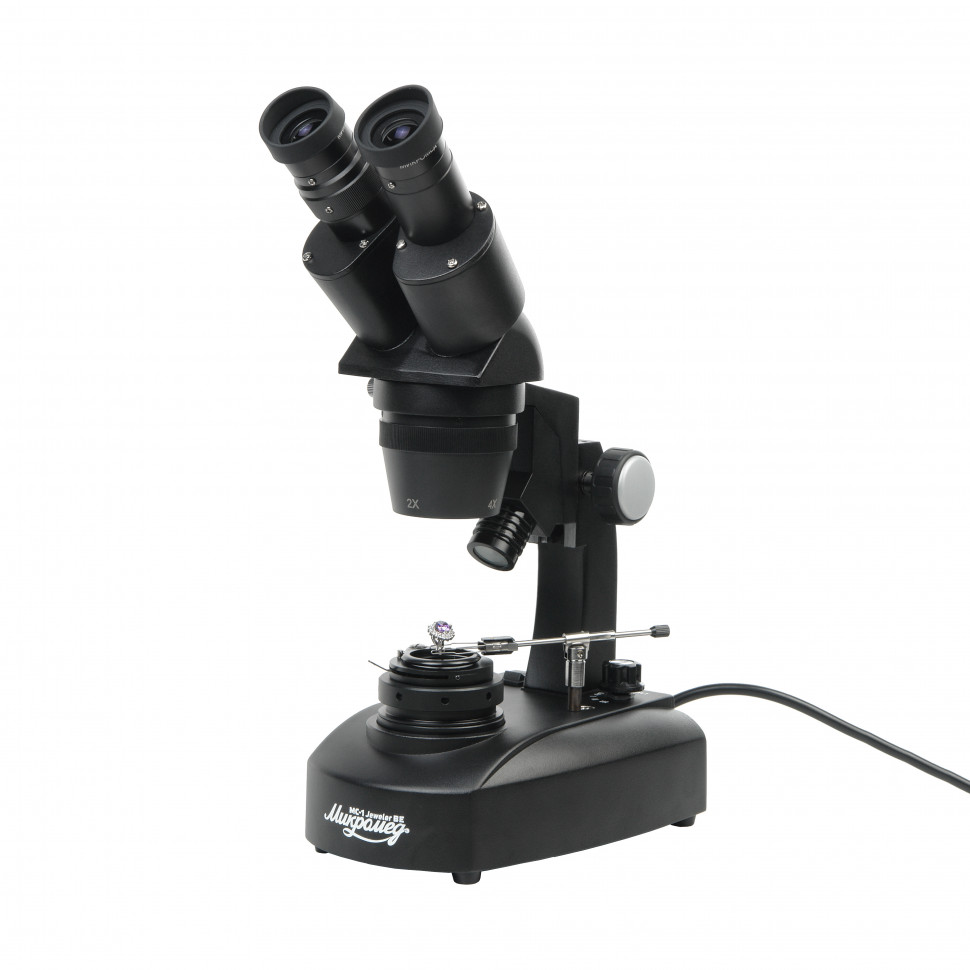

Микроскоп оборудован двумя независимыми осветителями с галогенными лампами 12В/10Вт. Верхний осветитель с отражателем создает отраженный свет для непрозрачных объектов. Нижний осветитель встроен в основание и работает через съемные вставки диаметром 60 мм: матовая полупрозрачная стеклянная вставка рассеивает свет для наблюдения в светлом поле, черная и белая непрозрачные вставки служат контрастным фоном при работе в отраженном свете. Конденсор темного поля с ирисовой апертурной диафрагмой устанавливается вместо вставок и направляет свет под углом — объект освещается косыми лучами, прямой свет не попадает в объектив, и прозрачные структуры становятся яркими на темном фоне. Это критично для выявления включений в прозрачных камнях, оценки чистоты кристаллов и контроля качества стеклянных изделий.

Кому подойдет

Микромед MC-1 Jeweler BE — специализированный инструмент для ювелиров, геммологов, часовщиков, специалистов по ремонту электроники и реставраторов. Конденсор темного поля делает микроскоп особенно востребованным в геммологии, где требуется выявление включений и дефектов в прозрачных камнях. Рабочее расстояние 70 мм и прямое изображение позволяют выполнять точные манипуляции под контролем зрения: установку камней в оправу, пайку мелких компонентов, регулировку механизмов. Два типа освещения и возможность работы в темном поле расширяют применение микроскопа от контроля качества металлических изделий до исследования прозрачных материалов. Дискретное переключение увеличения подходит для задач, где достаточно двух фиксированных ступеней — если требуется плавная регулировка кратности в широком диапазоне, рассмотрите стереомикроскопы с зум-системой. Микроскоп также применим в учебном процессе для демонстрации объемной структуры минералов, насекомых, ботанических объектов, но его специализация и комплектация ориентированы прежде всего на профессиональную работу с ювелирными изделиями и точными объектами.

Что важно знать заранее

Стереомикроскоп создает объемное изображение за счет двух независимых оптических каналов с разными углами наблюдения — это принципиально иное восприятие по сравнению с плоским изображением биологического микроскопа. Глубина резкости стереомикроскопа больше, что позволяет видеть резко не только поверхность, но и объем объекта, однако разрешающая способность ниже, чем у биологических микроскопов с высокоапертурными объективами. Максимальное увеличение 40× (80× с дополнительными окулярами) достаточно для контроля качества ювелирных работ, оценки огранки и выявления включений в камнях, но не подходит для наблюдения клеточных структур или микроорганизмов — для таких задач нужен биологический микроскоп проходящего света с увеличением от 400× и выше.

Конденсор темного поля эффективен только с прозрачными и полупрозрачными объектами — непрозрачные образцы в этом режиме не видны. Темное поле требует точной настройки апертурной диафрагмы конденсора и правильного позиционирования объекта относительно источника света — при неправильной настройке изображение будет слишком темным или потеряет контраст. Галогенные лампы требуют замены при выгорании — запасная лампа включена в комплект, дополнительные приобретаются отдельно.

Установка цифровой камеры в окулярный тубус выполняется вместо окуляра, что делает наблюдение одноглазым во время съемки — для комфортной одновременной визуальной работы и записи потребуется тринокулярная насадка, которой эта модель не имеет. Посадочный диаметр тубусов 30,5 мм — при выборе камеры или окуляров учитывайте необходимость переходного кольца для стандартного диаметра 23,2 мм. Питание микроскопа — сеть 230В/50Гц, автономной работы от аккумулятора нет.

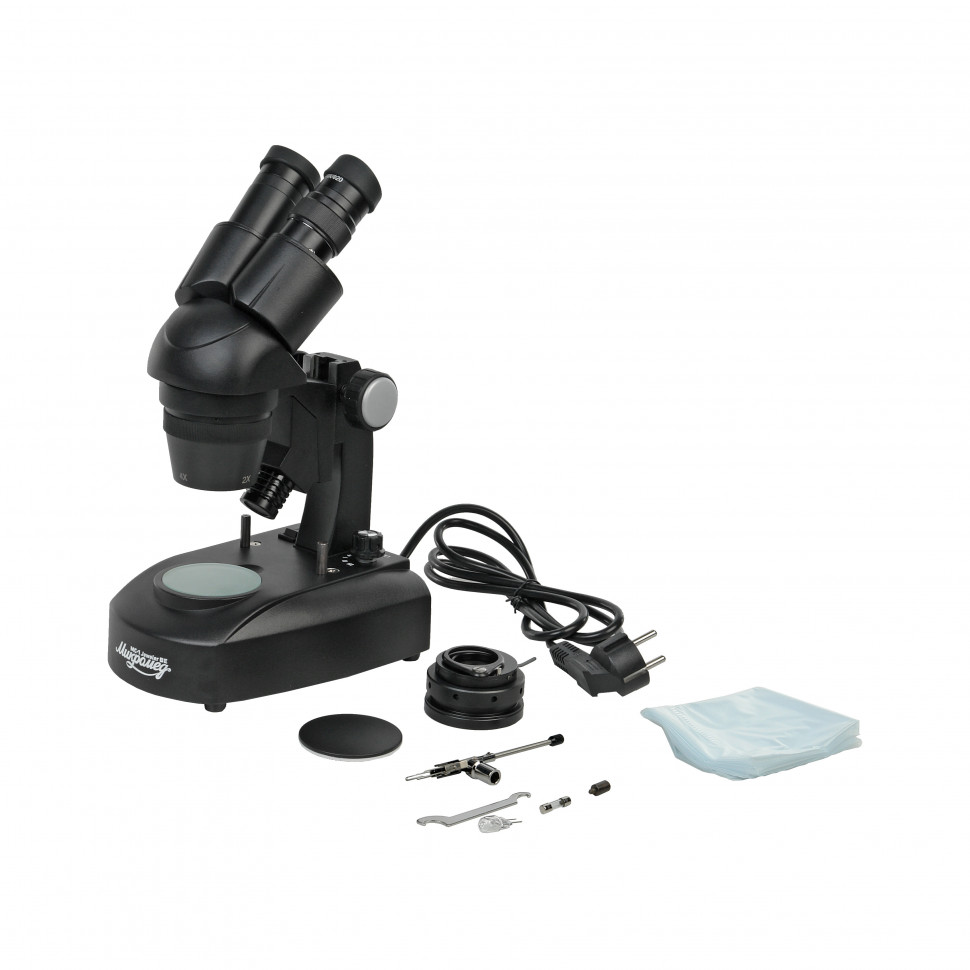

Комплектация

Оптическая система — окуляры WF10×/20 мм (2 шт.) с резиновыми наглазниками, блок объективов 2× и 4× на поворотном механизме, бинокулярная насадка 1× с регулировкой межзрачкового расстояния и диоптрийной коррекцией левого тубуса.

Освещение и контрастирование — встроенный галогенный осветитель проходящего света 12В/10Вт, встроенный галогенный осветитель отраженного света 12В/10Вт с отражателем, конденсор темного поля с ирисовой апертурной диафрагмой, стеклянная матовая вставка Ø60 мм для проходящего света, непрозрачная двухсторонняя вставка (черная/белая) Ø60 мм для отраженного света.

Механика и фиксация образцов — зубчато-реечный механизм фокусировки со стальными деталями и двусторонним маховиком, штатив и основание из алюминиевого сплава, ювелирный пинцет со сменным основанием для крепления в предметный столик.

Сервисные принадлежности — ключ для регулировки механизма фокусировки, запасная галогенная лампа 12В/10Вт/G4, запасная плавкая вставка 500 мА/250В, пылезащитный чехол, руководство по эксплуатации.

Комплект обеспечивает готовность к работе сразу после распаковки. Для расширения возможностей потребуются дополнительные окуляры (при необходимости изменить увеличение) и цифровая камера (для фото- и видеофиксации).

Рекомендуемые аксессуары

Окуляры WF5×, WF15× или WF20× расширяют диапазон увеличения от 10× до 80× — выбирайте кратность в зависимости от размера рассматриваемых деталей, но помните, что увеличение окуляра сужает поле зрения. Окуляр WF10× с измерительной сеткой или шкалой позволяет выполнять линейные измерения объекта при калибровке по эталонному слайду. Цифровая камера (видеоокуляр) с посадочным диаметром 23,2 мм или 30,5 мм дает возможность выводить изображение на монитор, записывать фото и видео, выполнять измерения в программном обеспечении — для камер 23,2 мм потребуется переходное кольцо на 30,5 мм. Калибровочный слайд необходим для точных измерений объектов через окуляр с сеткой или через камеру. Осветитель с гибкими держателями обеспечивает дополнительную подсветку под нужным углом при работе со сложными объектами или при недостаточной яркости встроенных источников.

Итог

Микромед MC-1 Jeweler BE — стереомикроскоп с темнопольным контрастированием для профессиональной работы с ювелирными изделиями, кристаллами и точными объектами. Конденсор темного поля в комплекте выделяет микроскоп среди базовых стереомоделей и делает его специализированным инструментом для геммологии. Рабочее расстояние 70 мм, два типа освещения, прочная металлическая конструкция и удобная механика фокусировки обеспечивают комфорт при длительной работе руками под контролем зрения. Дискретное переключение увеличения 20×/40× подходит для большинства задач контроля качества и точной сборки, но ограничивает гибкость по сравнению с зум-моделями.
