Микроскоп стерео Микромед MC-2-ZOOM STL5

Микромед MC-2-ZOOM STL5 — стереомикроскоп для крупногабаритных объектов с вариоувеличением

Микромед MC-2-ZOOM STL5 — профессиональный стереоскопический микроскоп на специальном штативе, созданный для работы с объектами, которые не помещаются на обычный предметный столик. Четыре степени свободы перемещения оптической головки и вынос на 330 мм по горизонтали позволяют исследовать крупные детали, узлы техники, реставрируемые объекты или выполнять монтажные работы непосредственно на изделии. Плавное изменение увеличения от 7 до 45 крат и рабочее расстояние 100 мм делают микроскоп универсальным инструментом для промышленного контроля, ремонта электроники и реставрации.

Что можно рассмотреть и сделать

Работа с крупногабаритными объектами

Стереомикроскоп Микромед MC-2-ZOOM STL5 построен по оптической схеме Грену с двумя объективами, расположенными под углом к плоскости наблюдения. Это создаёт выраженный стереоэффект — вы видите объект объёмным, оцениваете глубину рельефа, высоту выступов и взаимное расположение элементов. Такое восприятие критично при пайке многослойных плат, проверке качества сварных швов, контроле сборки механических узлов или реставрации объектов со сложной поверхностью. В отличие от планарных биологических микроскопов, стереомикроскоп работает с непрозрачными объектами без какой-либо пробоподготовки — достаточно разместить деталь в зоне наблюдения и настроить фокус.

Главное преимущество модели MC-2-ZOOM STL5 — свобода размещения объекта. Специальный штатив позволяет выносить оптическую головку за пределы основания, поворачивать её вокруг вертикальной оси на 360°, перемещать по горизонтали на 330 мм и по вертикали на 230 мм. Кронштейн головки наклоняется вперёд и назад на 180° и поворачивается ещё на 90°. Благодаря этому микроскоп настраивается под габариты и форму изделия: можно исследовать боковую поверхность крупного корпуса, заглянуть внутрь сложного узла или осмотреть деталь, установленную на отдельном столе или стенде.

Рабочее расстояние и удобство манипуляций

Рабочее расстояние микроскопа составляет 100 мм и остаётся неизменным при любом увеличении из диапазона 7–45 крат. Это означает, что под объективом сохраняется достаточно пространства для работы руками, паяльником, пинцетом или другим инструментом. Вы можете одновременно наблюдать объект и выполнять точные манипуляции, не рискуя задеть оптику. При использовании дополнительных насадок на объективы рабочее расстояние изменяется в диапазоне от 26 до 165 мм: насадка 0,5× увеличивает его до 165 мм, что удобно для работы с особо крупными или труднодоступными участками изделия.

Диапазон увеличения

Объектив с переменным увеличением 0,7–4,5× обеспечивает плавное изменение масштаба в 6,4 раза. Рукоятки зуммирования расположены с обеих сторон головки для удобства настройки. В комплекте с окулярами WF 10×/20 итоговое увеличение микроскопа составляет 7–45 крат. Этот диапазон типичен для стереомикроскопов и полностью покрывает задачи промышленного контроля, монтажа и ремонта. Для расширения возможностей доступны окуляры WF 5× и WF 15×, которые позволяют получить увеличение от 3,5× до 67,5×, а также оптические насадки 0,5×, 0,75×, 1,5× и 2,0×, расширяющие общий диапазон до 1,75–135 крат. Важно понимать, что высокие увеличения в стереомикроскопии ограничены глубиной резкости и рабочим расстоянием — на практике для большинства задач достаточно базового диапазона.

Конструкция и технологии

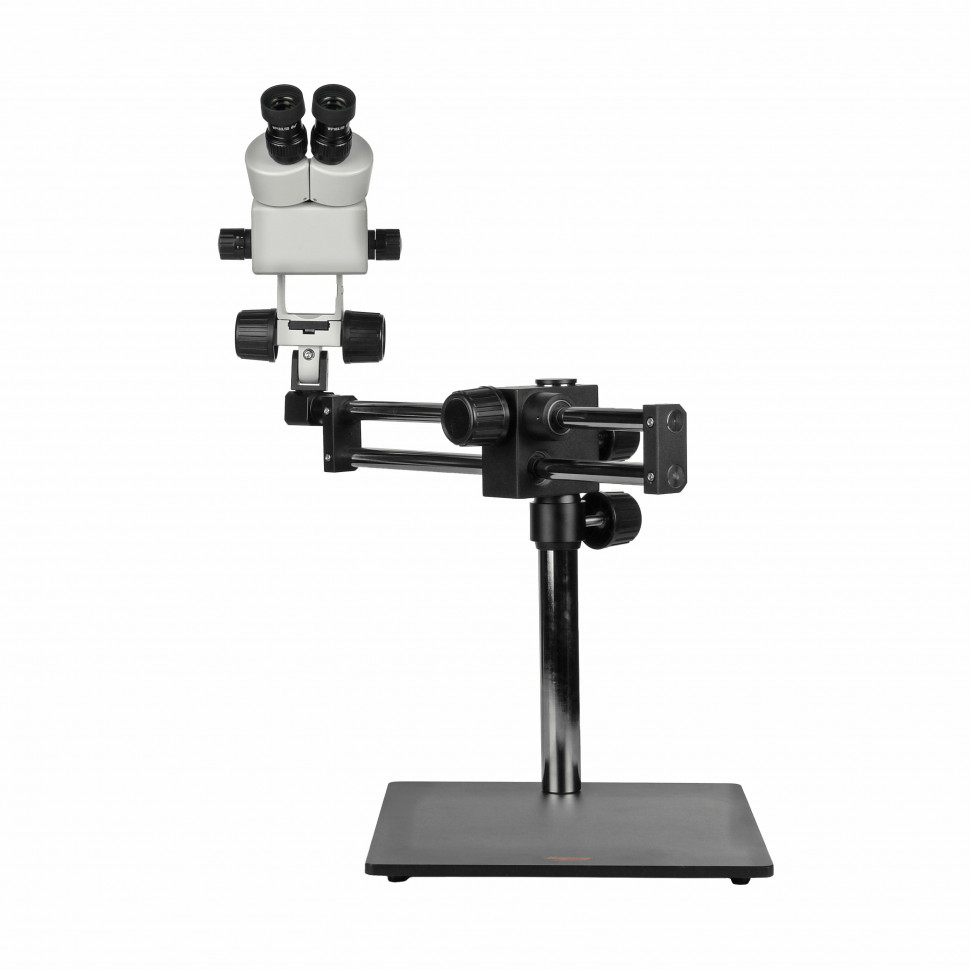

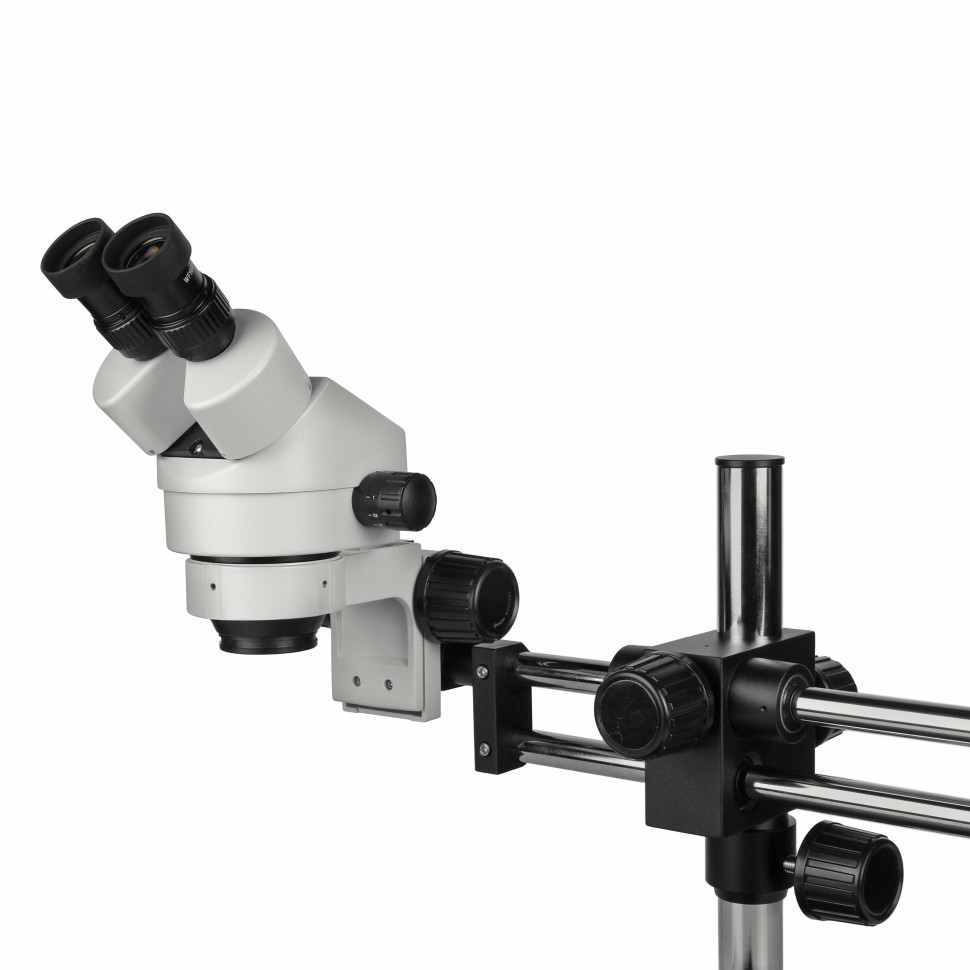

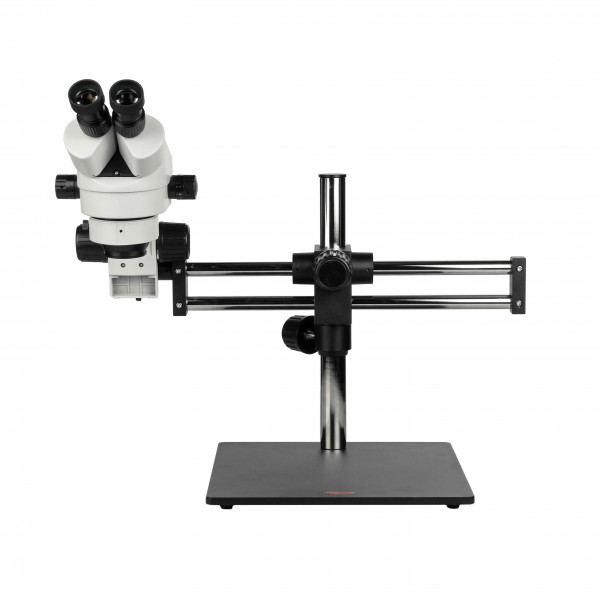

Штатив микроскопа — его ключевая особенность. На вертикальной хромированной штанге высотой 380 мм закреплена горизонтальная направляющая длиной 420 мм. По этой направляющей на подшипниках скользит каретка, несущая кронштейн оптической головки. Перемещение по горизонтали составляет 330 мм, по вертикали — 230 мм. Направляющая может поворачиваться вокруг штанги на 360°, что позволяет вынести головку в любую сторону от основания и осмотреть объект с нужного ракурса. Ограничительная муфта на штанге фиксирует выбранное положение поворота. Кронштейн головки снабжён шарниром, обеспечивающим наклон на 180° и дополнительный поворот на 90°. Такая конструкция даёт четыре независимые степени свободы, недостижимые в обычных стереомикроскопах на стойке.

Система фокусировки выполнена на основе зубчато-реечного механизма с демпфированием. Оптическая головка перемещается по направляющей типа «ласточкин хвост» в диапазоне 50 мм. Все детали механизма изготовлены из металла, усилие отрегулировано производителем так, чтобы исключить самопроизвольное опускание головки при работе с крупными объектами. Плавность хода и точность повторной фокусировки обеспечены прецизионной сборкой.

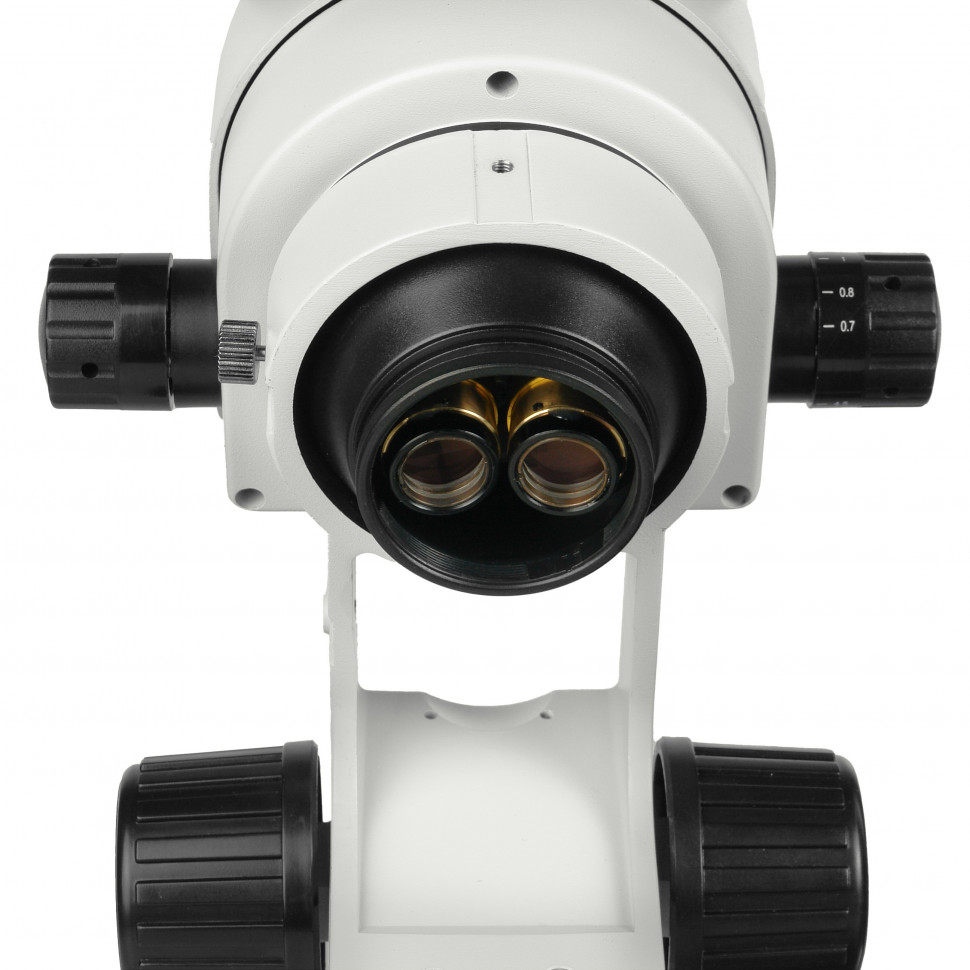

Оптическая система построена на объективах с переменным увеличением, исправленных по аберрациям. Применение специальных сортов оптического стекла с просветляющим покрытием обеспечивает высокую резкость и контраст изображения во всём диапазоне увеличений. Конструкция объективов сохраняет точную фокусировку при изменении масштаба — не требуется подстраивать резкость после зуммирования. Окуляры WF 10×/20 имеют вынесенный выходной зрачок, что позволяет комфортно работать как в очках, так и без них. Оба окулярных тубуса оснащены диоптрийной настройкой ±5 диоптрий, межзрачковое расстояние регулируется в пределах 54–76 мм.

Основание микроскопа изготовлено из стали с износостойким порошковым покрытием, размер 330×330 мм. Снизу расположены противоскользящие ножки. Общая масса прибора не превышает 18 кг, что обеспечивает устойчивость при работе с вынесенной на большое расстояние оптической головкой. Корпус визуальной насадки выполнен из алюминиевого сплава. Все узлы микроскопа — полностью металлические, что гарантирует долговечность в условиях интенсивной эксплуатации.

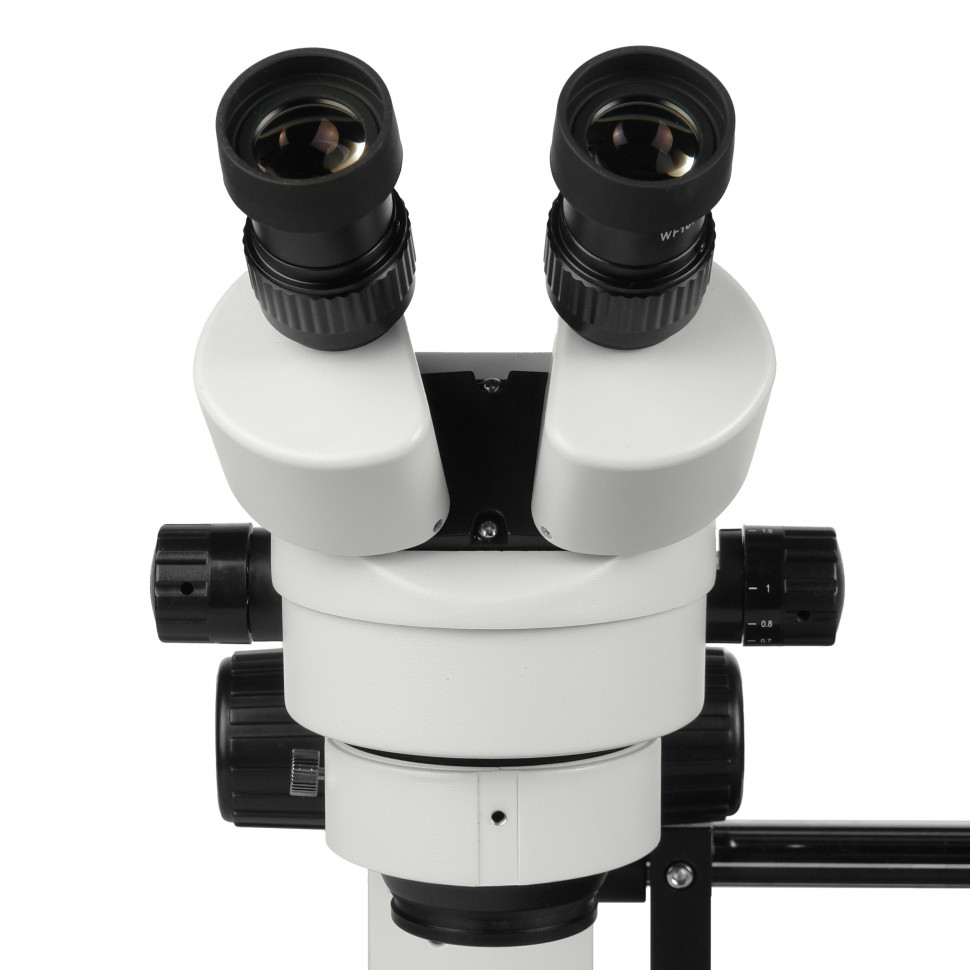

Бинокулярная насадка имеет угол наклона тубусов 45° и может поворачиваться на 360° относительно кронштейна. Посадочный диаметр окуляров — 30 мм, что позволяет использовать широкий ассортмент окуляров Микромед, в том числе окуляры со шкалой или измерительной сеткой для морфометрических задач. Один из окулярных тубусов может использоваться для установки цифровой камеры — оба тубуса оснащены диоптрийной настройкой, поэтому камеру можно установить в любой удобный тубус, а визуальное наблюдение вести через второй.

Кому подойдёт

Микромед MC-2-ZOOM STL5 рассчитан на промышленные и производственные задачи, где требуется контроль, монтаж или ремонт крупногабаритных изделий. Микроскоп применяется в радиомонтаже для пайки и контроля многослойных печатных плат, в производстве электроники для визуального контроля качества паяных соединений и сборки, в механических мастерских для осмотра дефектов поверхности и проверки сварных швов. Модель подходит для реставрационных лабораторий, где необходимо исследовать крупные объекты искусства или музейные экспонаты без их разборки и перемещения на традиционный предметный столик. В ювелирном деле микроскоп используется для работы с крупными изделиями, инкрустацией и гравировкой.

Специальный штатив с широким диапазоном перемещений делает модель MC-2-ZOOM STL5 востребованной в лабораториях контроля качества, где инспектируются габаритные узлы и детали, а также в сервисных центрах по ремонту техники, где важна возможность рассмотреть труднодоступные участки изделия без его полной разборки. Микроскоп не предназначен для рутинных настольных задач с мелкими объектами — для этого существуют компактные стереомикроскопы на стандартной стойке. Выбор модели MC-2-ZOOM STL5 оправдан тогда, когда размер и форма объекта диктуют необходимость нестандартного позиционирования оптики.

Что важно знать заранее

В базовой комплектации микроскоп не имеет встроенного освещения. Подсветка рабочей области обеспечивается внешним источником света или дополнительными осветителями, приобретаемыми отдельно. Это осознанное решение конструкции: встроенный осветитель ограничил бы свободу перемещения головки и не обеспечил бы универсального освещения для объектов разной формы и положения. Для большинства применений достаточно настольной лампы с регулируемым кронштейном или специализированного кольцевого осветителя.

Габариты микроскопа составляют 580×820×330 мм, масса — до 18 кг. Это стационарный прибор, требующий выделенного рабочего места и прочного стола. Перемещать микроскоп для разовых задач нецелесообразно — его сильная сторона в том, что объект можно поднести к неподвижно установленному прибору и настроить положение головки, а не наоборот. Размер поля зрения в базовой комплектации изменяется от 28,6 мм при увеличении 7× до 4,4 мм при 45×. Это стандартные значения для стереомикроскопов данного класса, достаточные для обзора рабочей области и детального осмотра локальных участков.

Рабочая температура микроскопа ограничена диапазоном +5…+40 °C. При работе в условиях повышенной запылённости или вибрации рекомендуется использовать защитный чехол для оптики в нерабочее время — микроскоп не имеет герметизации корпуса. Механизм фокусировки отрегулирован производителем и не требует самостоятельной настройки усилия, однако при интенсивной эксплуатации возможен естественный износ движущихся частей — в этом случае обратитесь в сервисный центр.

Комплектация

• Бинокулярная оптическая головка с блоком объективов, окулярными тубусами и механизмом зуммирования — основной оптический узел микроскопа с плавной регулировкой увеличения

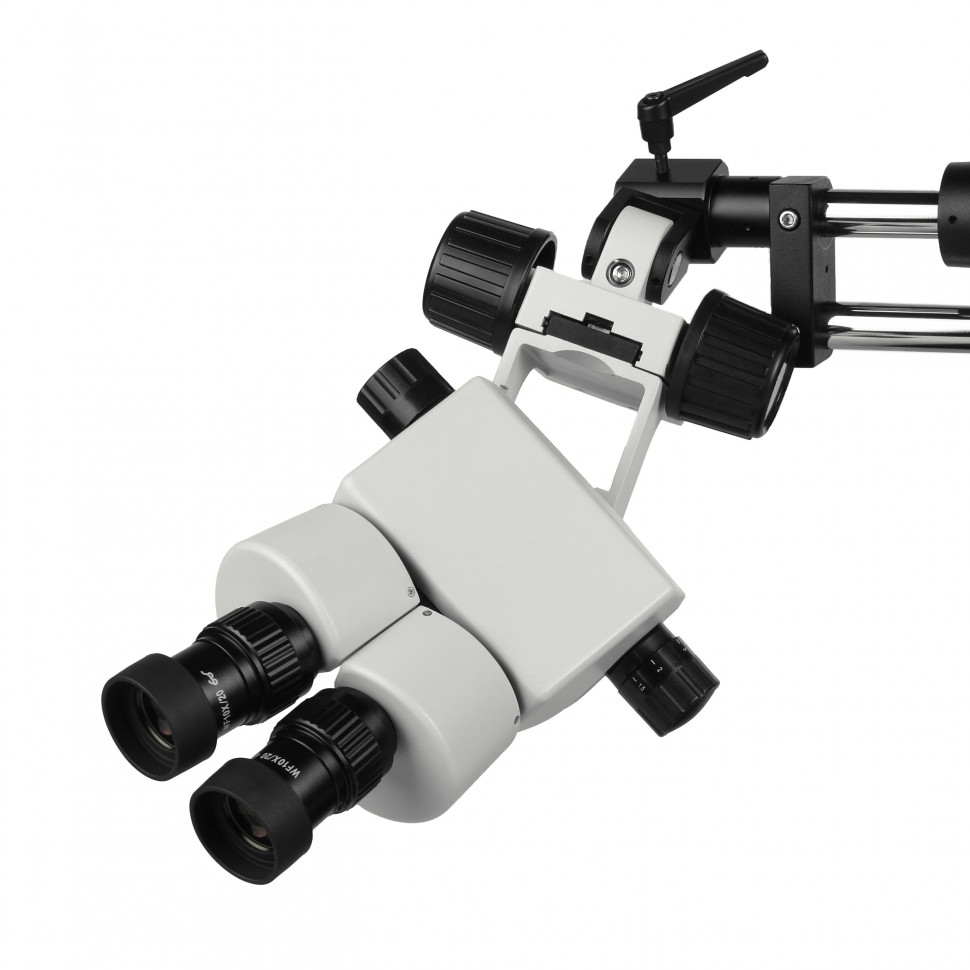

• Кронштейн оптической головки с поворотным адаптером — обеспечивает наклон на 180° и поворот на 90°
• Горизонтальная направляющая в сборе — каретка на подшипниках для перемещения головки по горизонтали на 330 мм
• Штативная штанга с ограничительной муфтой — хромированная стальная штанга высотой 380 мм с возможностью поворота направляющей на 360°
• Основание микроскопа — стальное основание 330×330 мм с порошковым покрытием и противоскользящими ножками
• Окуляры WF 10×/20 — пара широкоугольных окуляров с вынесенным зрачком и резиновыми наглазниками
• Крепёжные элементы, рукоятки подвижной каретки, шестигранные ключи 4 и 10 мм, руководство по эксплуатации, гарантийный талон

Комплект полностью готов к работе после сборки штатива и установки окуляров. Для начала работы потребуется только источник внешнего освещения. Все необходимые инструменты для сборки и регулировки входят в комплект.

Рекомендуемые аксессуары

Для расширения возможностей микроскопа рассмотрите приобретение дополнительных оптических насадок на объективы: насадка 0,5× увеличивает рабочее расстояние до 165 мм и расширяет поле зрения до 65,8 мм, что удобно для обзорного осмотра крупных объектов; насадка 2,0× повышает увеличение до 90× (с базовыми окулярами) и уменьшает рабочее расстояние до 26 мм для детального изучения мелких элементов. Окуляры WF 15× позволят получить максимальное увеличение 67,5× без насадок, а окуляры со шкалой или измерительной сеткой необходимы для морфометрических измерений и контроля размеров.

Цифровая камера с адаптером для установки в окулярный тубус даст возможность выводить изображение на монитор, документировать процесс контроля или ремонта, проводить совместные консультации и использовать программное обеспечение для измерений и анализа. Для постоянного освещения рабочей зоны целесообразно установить кольцевой или волоконно-оптический осветитель с регулируемой яркостью и положением источника света.

Итог

Микромед MC-2-ZOOM STL5 — специализированный инструмент для работы с крупногабаритными объектами, когда стандартные стереомикроскопы ограничены размером предметного столика. Четыре степени свободы штатива, вынос головки на 330 мм по горизонтали и рабочее расстояние 100 мм делают микроскоп незаменимым в промышленном контроле, ремонте электроники, реставрации и производственных задачах. Плавное изменение увеличения 7–45 крат и прочная металлическая конструкция массой 18 кг обеспечивают точность наблюдения и долговечность в интенсивной эксплуатации. Выбирайте эту модель, если вам нужна свобода позиционирования оптики относительно объекта, а не объекта относительно оптики.
