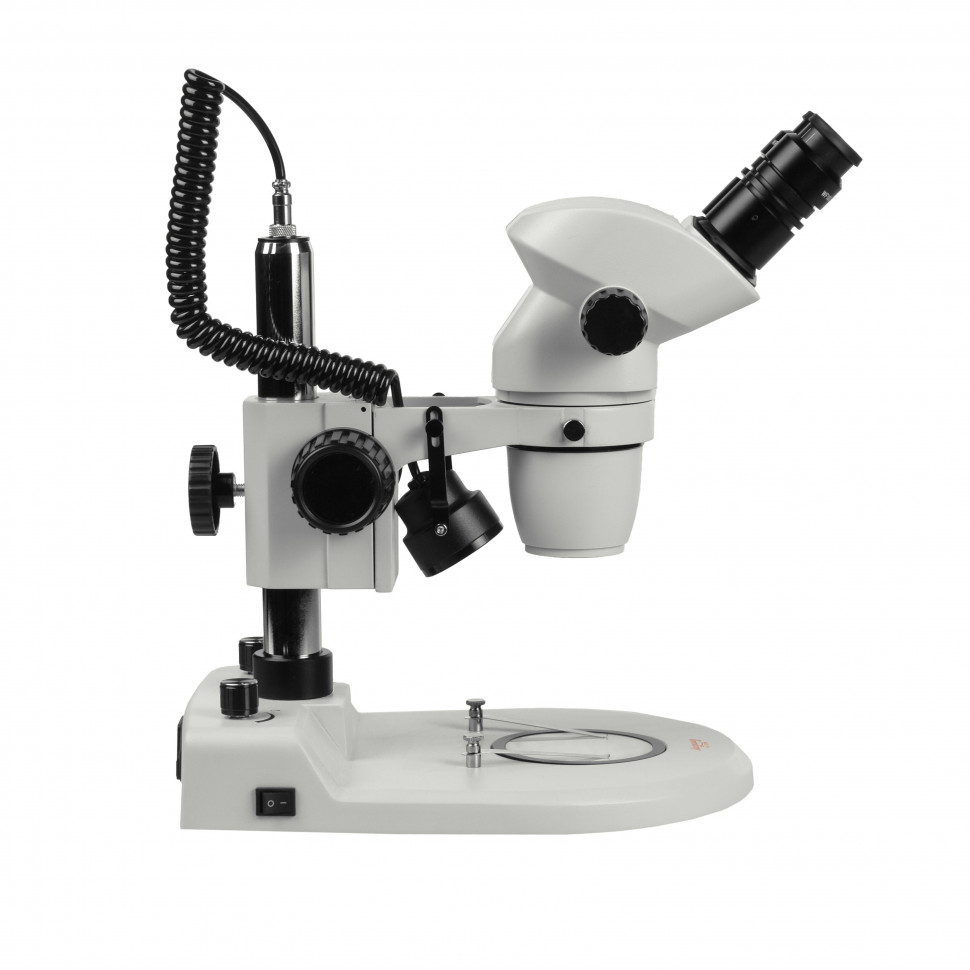

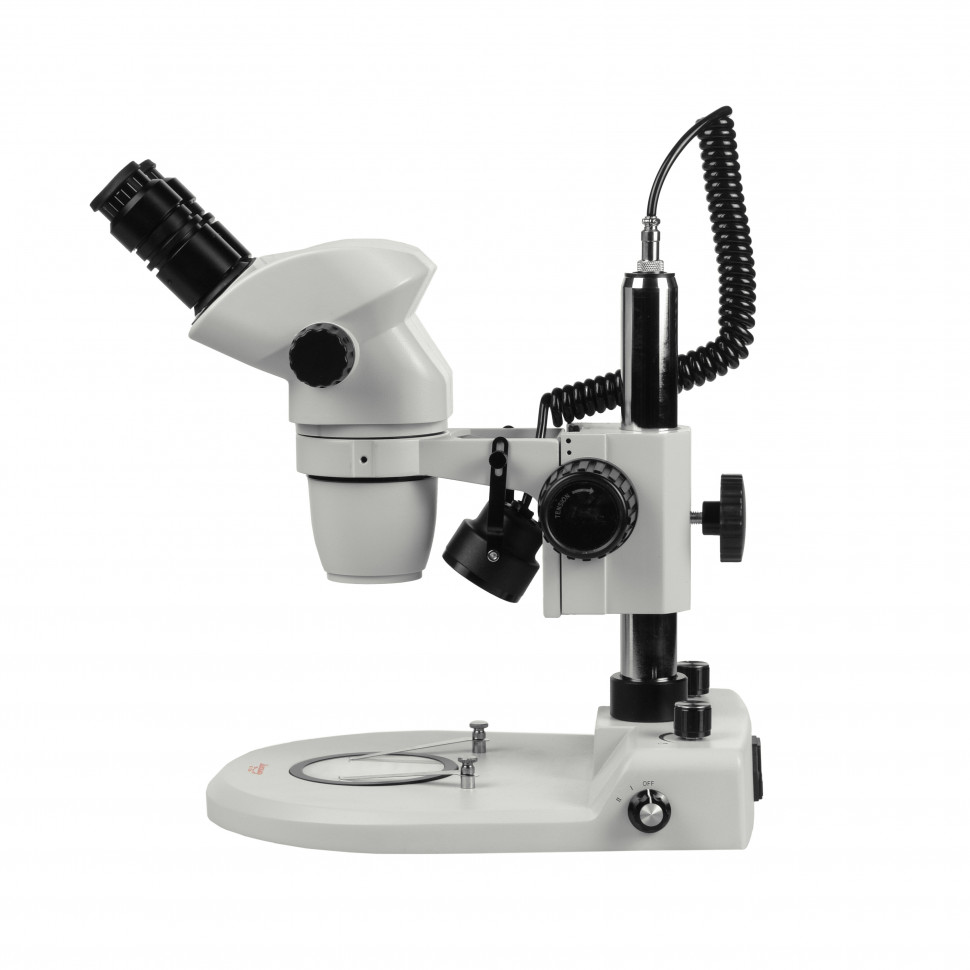

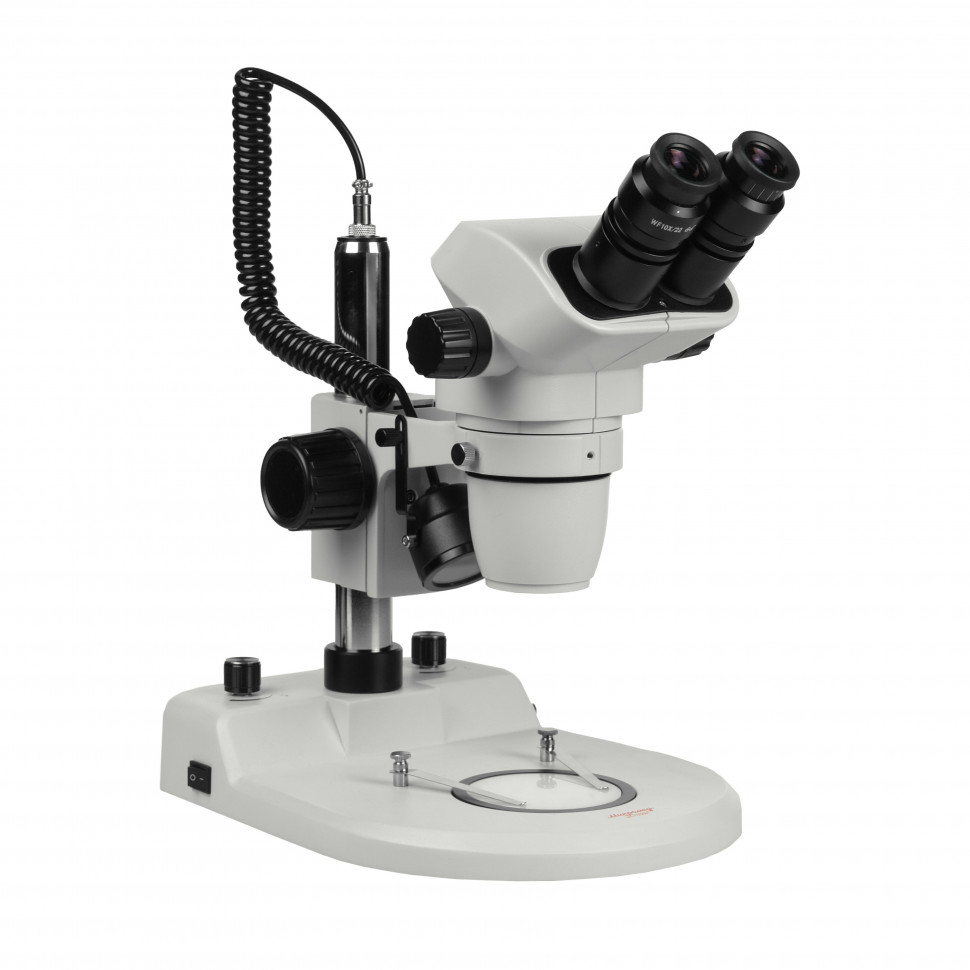

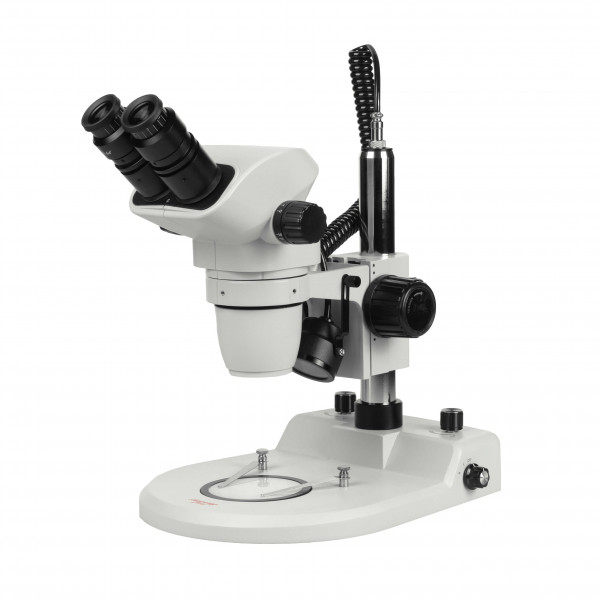

Микроскоп стерео Микромед MC-7-ZOOM

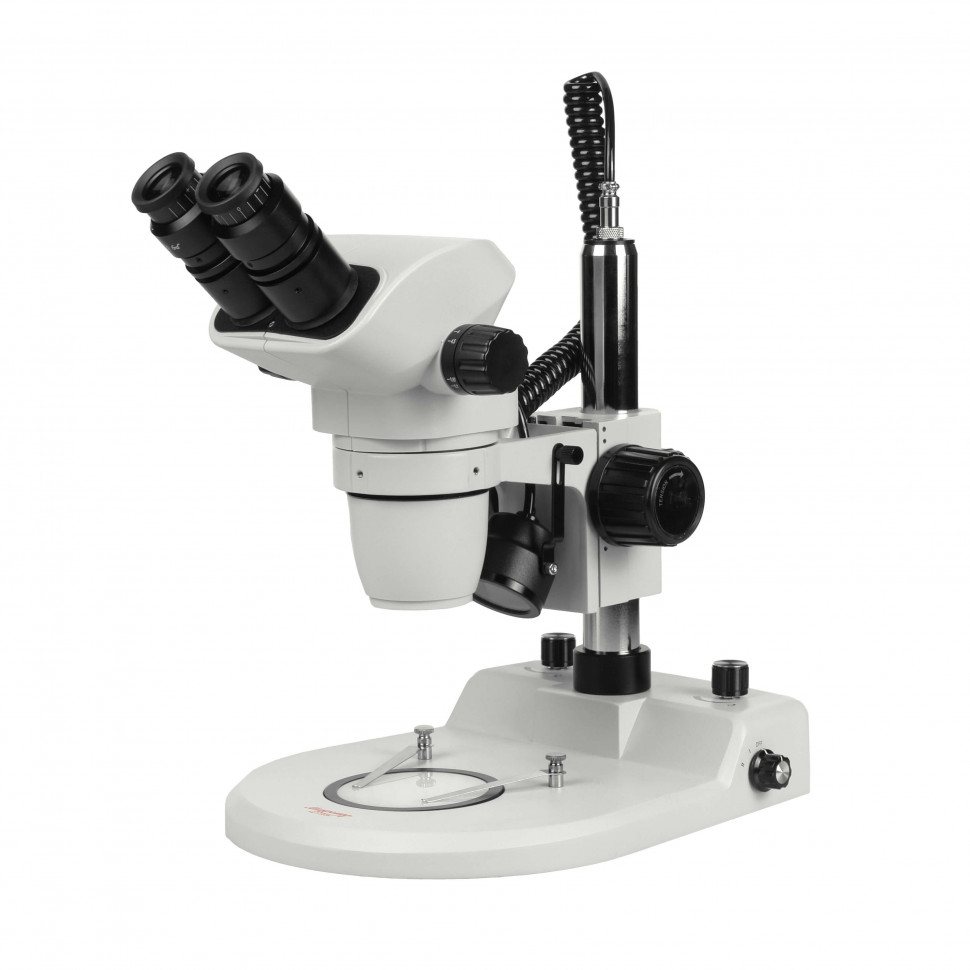

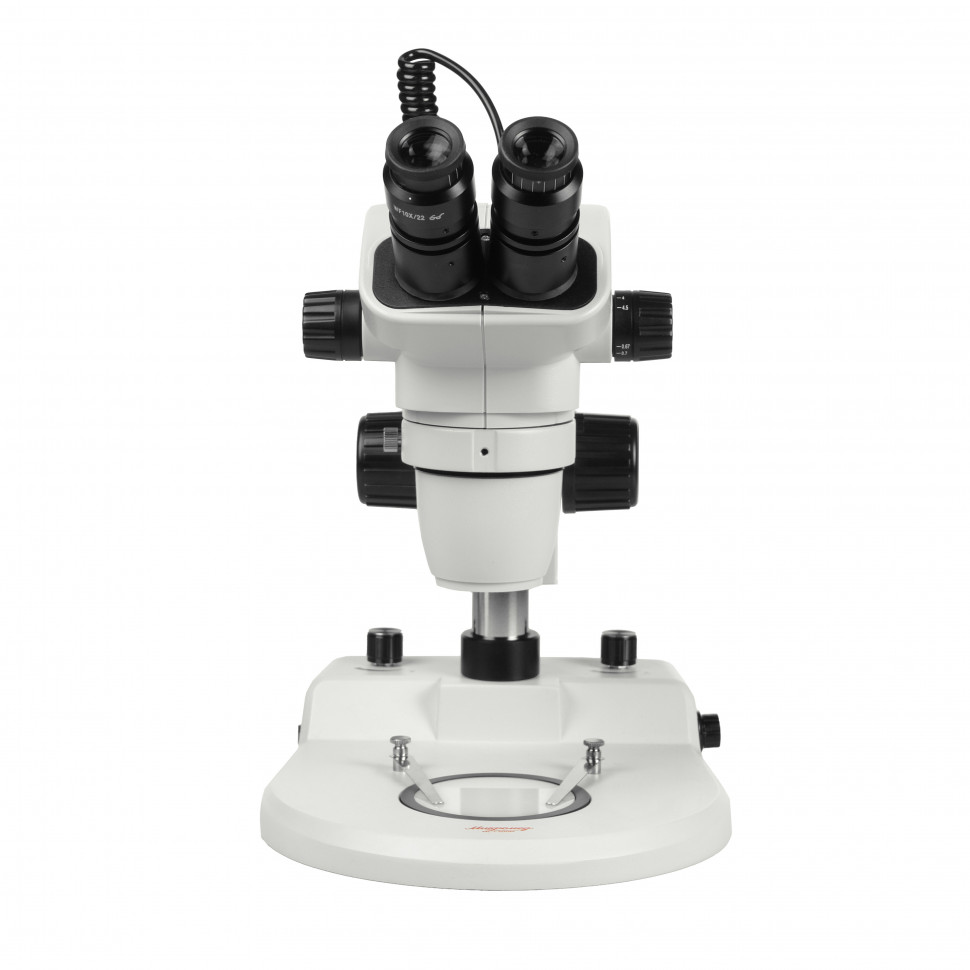

Микромед MC-7-ZOOM — стереомикроскоп с плавным зуммированием и двухрежимным освещением

Что можно увидеть или сделать на практике

Что можно рассмотреть и сделать

Микромед MC-7-ZOOM работает с объемными непрозрачными и полупрозрачными объектами без специальной пробоподготовки. Стереоскопическая оптическая схема Грену создает трехмерное изображение с выраженным эффектом глубины — вы видите рельеф поверхности, а не плоскую картинку. Это принципиально отличает стереомикроскоп от биологических приборов проходящего света: здесь не нужны тонкие срезы на предметных стеклах, образец размещается на столике или вставке как есть.

Область применения определяется диапазоном увеличения и типом освещения. Прибор используется для препарирования биологических образцов, контроля качества электронных плат и паяных соединений, работы с минералами и кристаллами, сборки и ремонта мелкой механики, реставрационных работ, исследования насекомых и растительных структур. Двойная система освещения расширяет возможности: верхний отраженный свет показывает поверхность непрозрачных объектов, нижний проходящий — внутреннюю структуру полупрозрачных образцов, например крыльев насекомых или тонких срезов растений.

Рабочее расстояние и удобство работы

Рабочее расстояние составляет 105 мм и сохраняется постоянным при любом увеличении — от минимального 6.7x до максимального 45x. Это ключевое преимущество модели: под объективом достаточно пространства для работы инструментами, манипуляторами, паяльником или препаровальными иглами непосредственно в процессе наблюдения. Оптическая конструкция спроектирована так, что при изменении увеличения фокусное расстояние не смещается — перефокусировка не требуется.

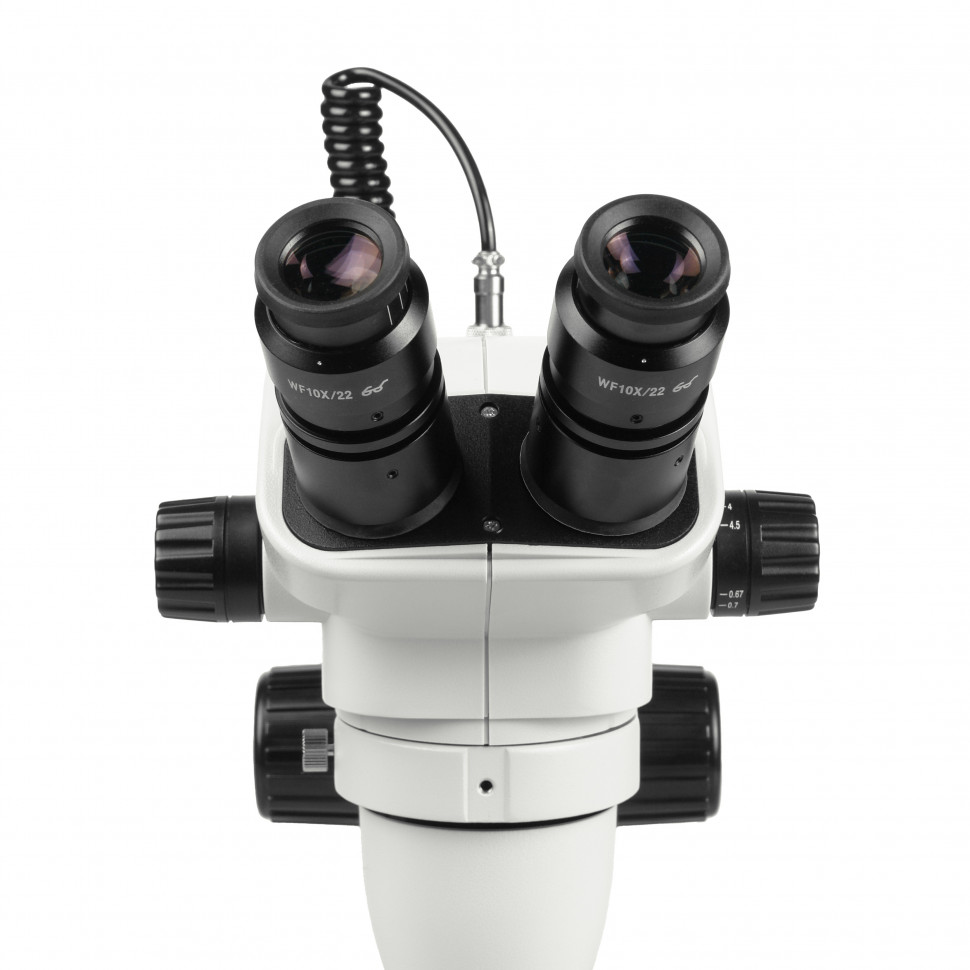

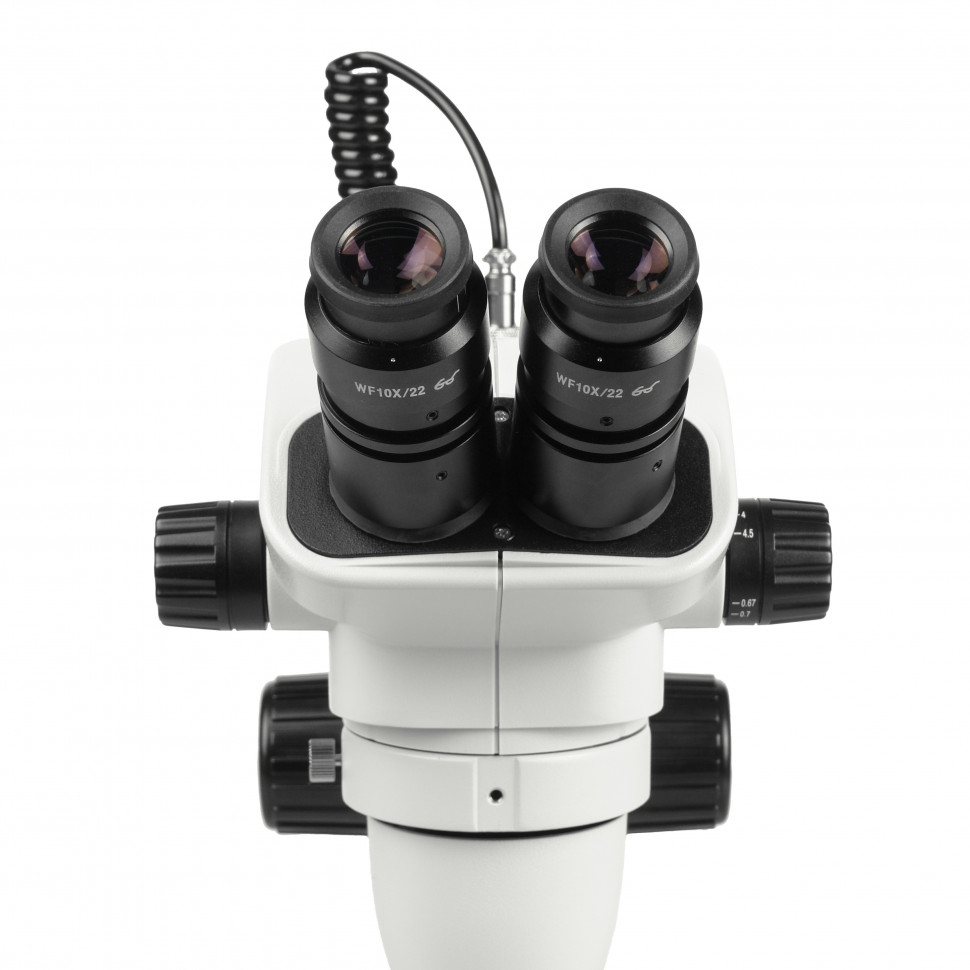

Бинокулярная насадка с углом наклона тубусов 45° обеспечивает эргономичную рабочую позу при длительных сеансах. Межзрачковое расстояние регулируется от 54 до 76 мм простым разведением окулярных тубусов. Каждый окуляр имеет независимую диоптрийную коррекцию ±5 диоптрий, что позволяет компенсировать разницу зрения между глазами и работать в очках или без них благодаря конструкции с вынесенным выходным зрачком.

Диапазон увеличения

Базовый диапазон увеличения от 6.7x до 45x обеспечивается плавным зуммированием объектива с переменной кратностью 0.67–4.5x и парой окуляров WF 10x. Коэффициент зуммирования 6.7:1 означает, что максимальное увеличение в 6.7 раза больше минимального — это практически непрерывное изменение масштаба вращением рукоятки. Плавная регулировка удобнее ступенчатой смены объективов: можно точно подобрать масштаб под размер детали, не теряя объект из поля зрения.

Поле зрения изменяется от 32.8 мм на минимальном увеличении до 4.9 мм на максимальном. На малых увеличениях видна вся рабочая область, что упрощает поиск и ориентацию, на больших — детали структуры. Для расширения возможностей доступны дополнительные окуляры WF 15x и WF 20x, а также четыре типа вспомогательных насадок на объективы с кратностью 0.5x, 0.75x, 1.5x и 2x. Насадки изменяют одновременно и увеличение, и рабочее расстояние, и поле зрения — с их помощью итоговый диапазон увеличений расширяется до 3.4–270x, а рабочее расстояние варьируется от 26 до 177 мм. Это типичный для стереомикроскопов диапазон, достаточный для большинства прикладных задач, но не предназначенный для клеточной биологии или микробиологии.

Конструкция и технологии

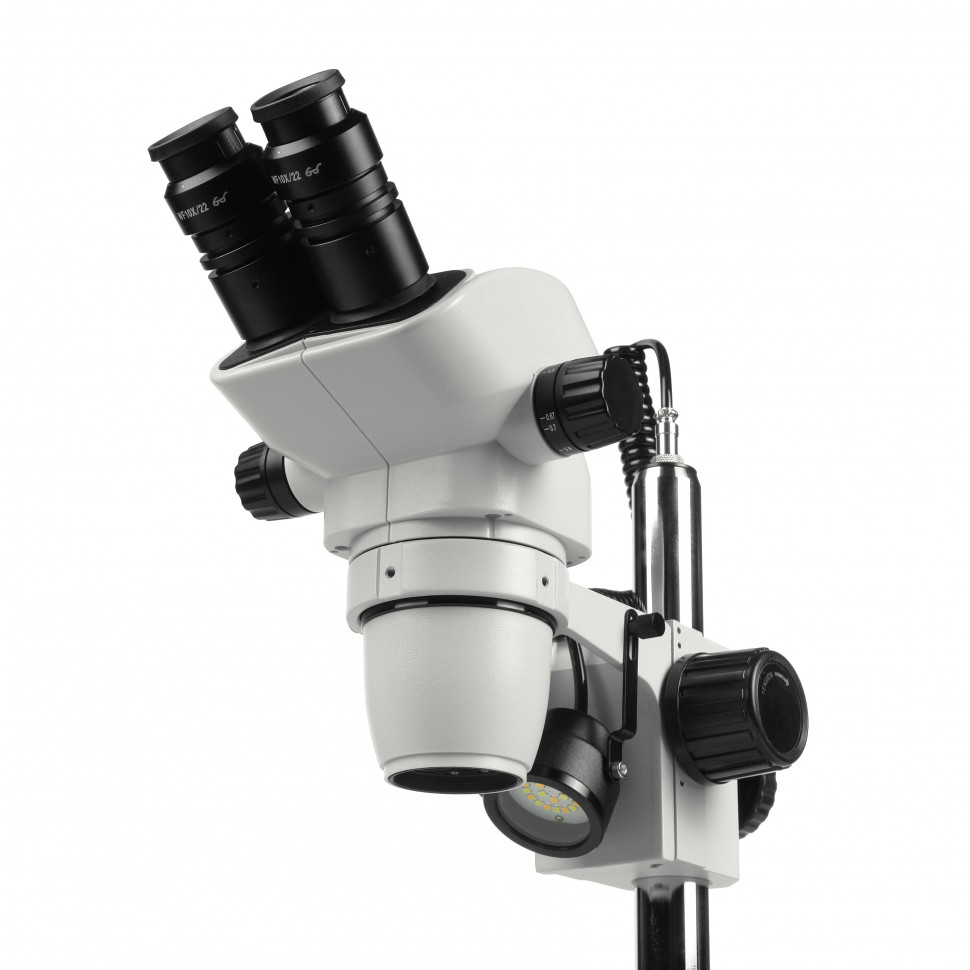

Оптическая схема Грену использует два отдельных объектива, расположенных под углом к плоскости объекта. Каждый глаз видит изображение со своего ракурса, мозг интерпретирует это как объемную картину. Призменная оборачивающая система внутри насадки переворачивает изображение в естественное положение — объект виден так же, как без микроскопа, что критично для точных манипуляций.

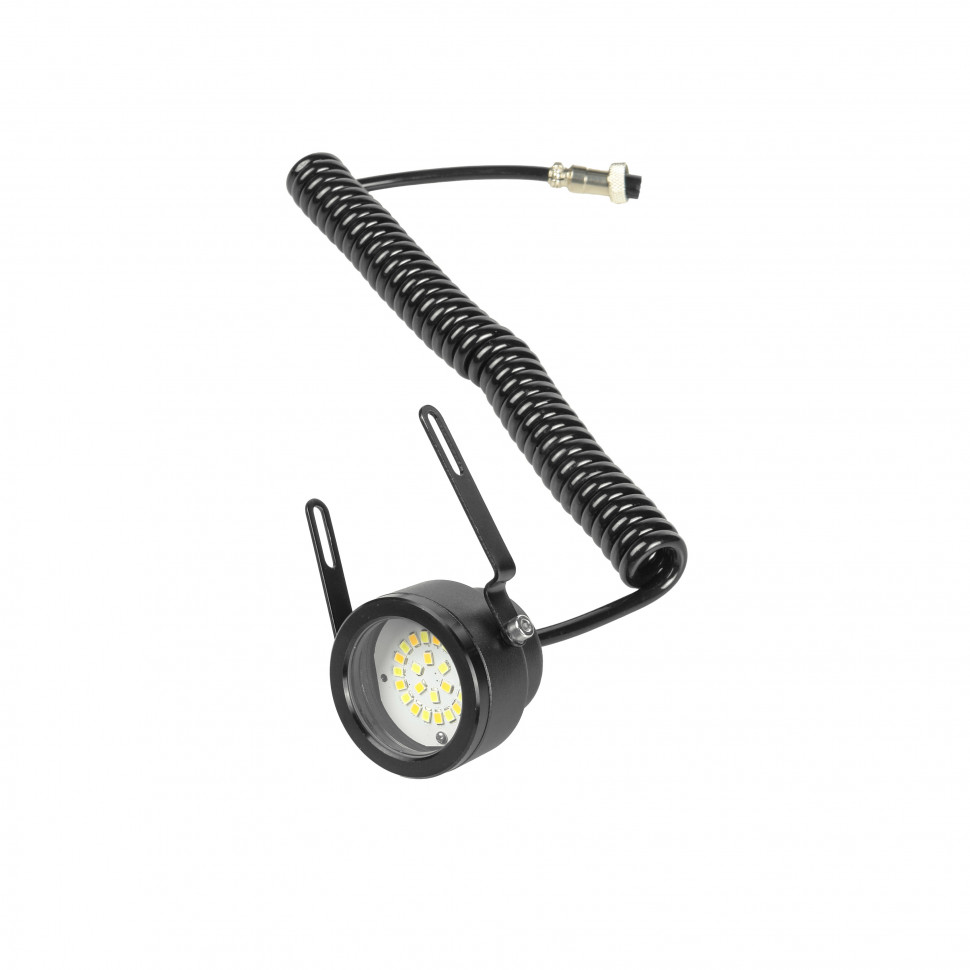

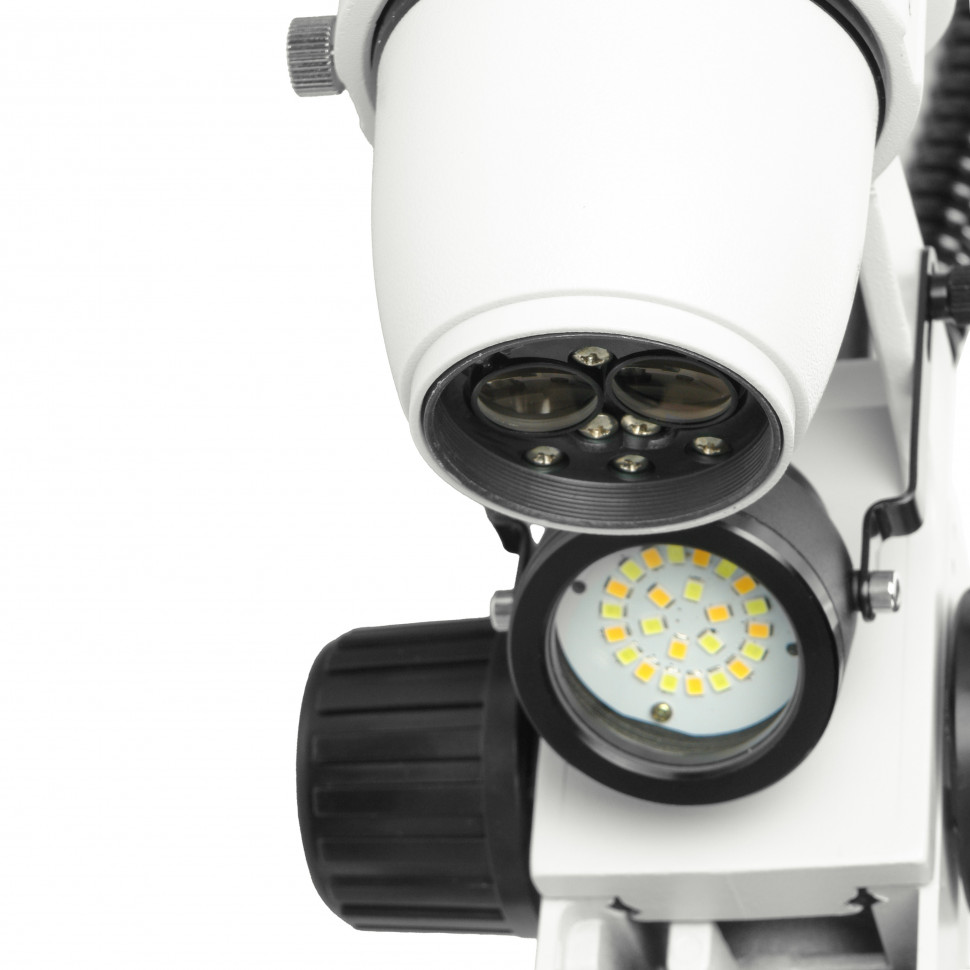

Освещение построено на светодиодных матрицах bi-color с переключаемой цветовой температурой. Нижний осветитель проходящего света мощностью 5 Вт встроен в основание, верхний осветитель отраженного света мощностью 3 Вт закреплен на регулируемых кронштейнах и создает косое верхнее освещение, подчеркивающее рельеф. Переключение между теплым светом 3600 K и холодным 6500 K производится поворотным регулятором — теплый свет ближе к естественному восприятию и снижает утомляемость глаз, холодный обеспечивает более высокую цветовую температуру для задач, требующих точной цветопередачи. Яркость каждого осветителя регулируется независимо, оба могут работать одновременно.

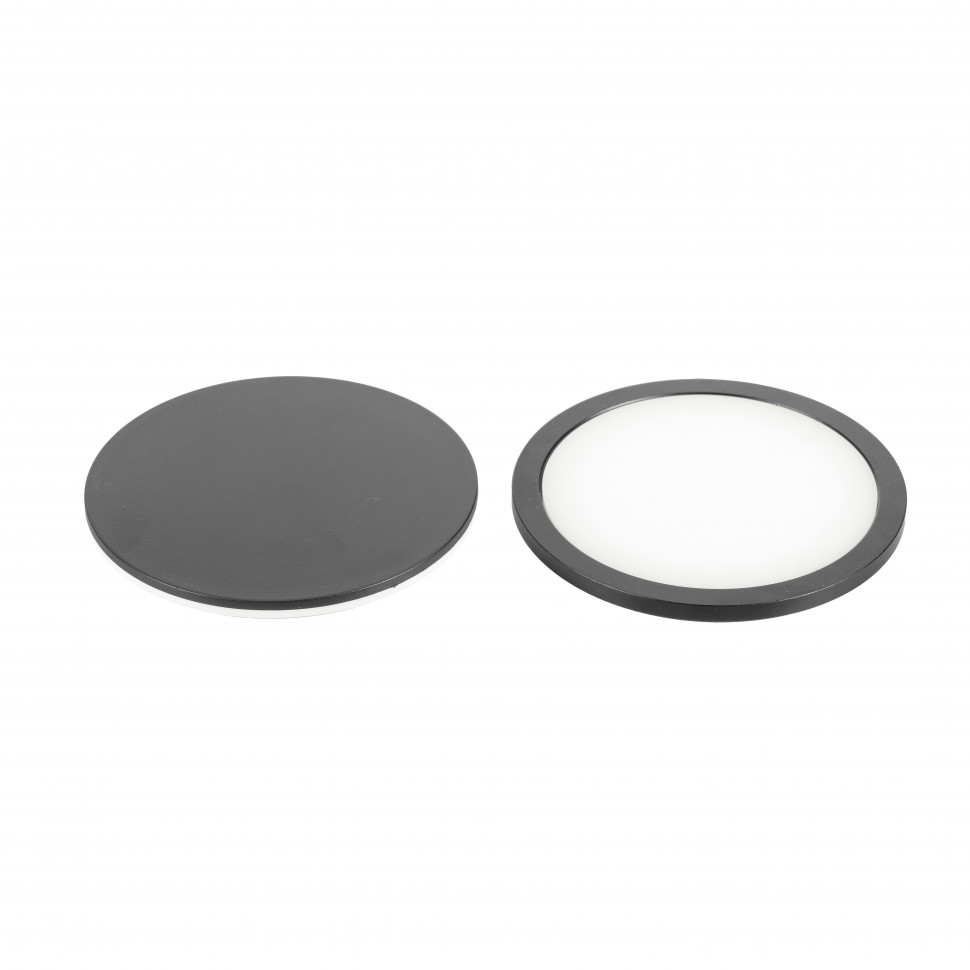

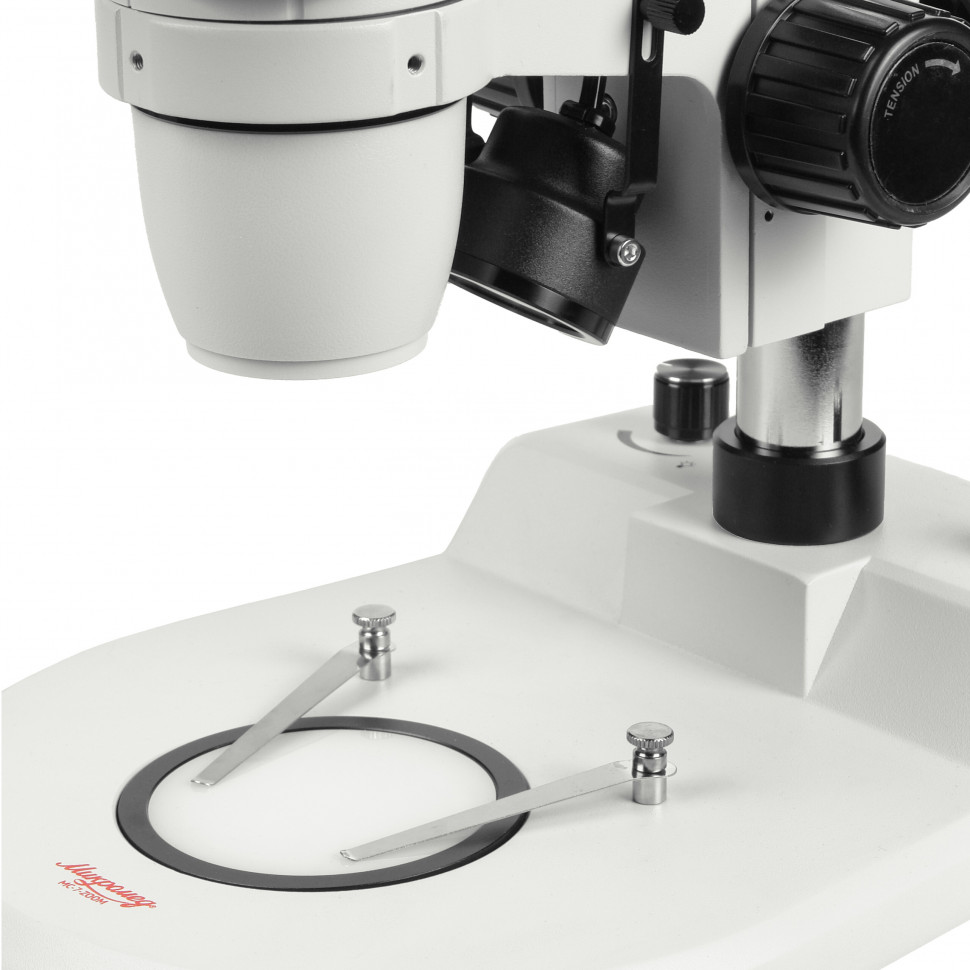

В комплекте три вставки диаметром 95 мм для установки в гнездо основания: полупрозрачная матовая для проходящего света, черная и белая для работы в отраженном свете. Черная вставка увеличивает контраст при наблюдении светлых объектов, белая — темных.

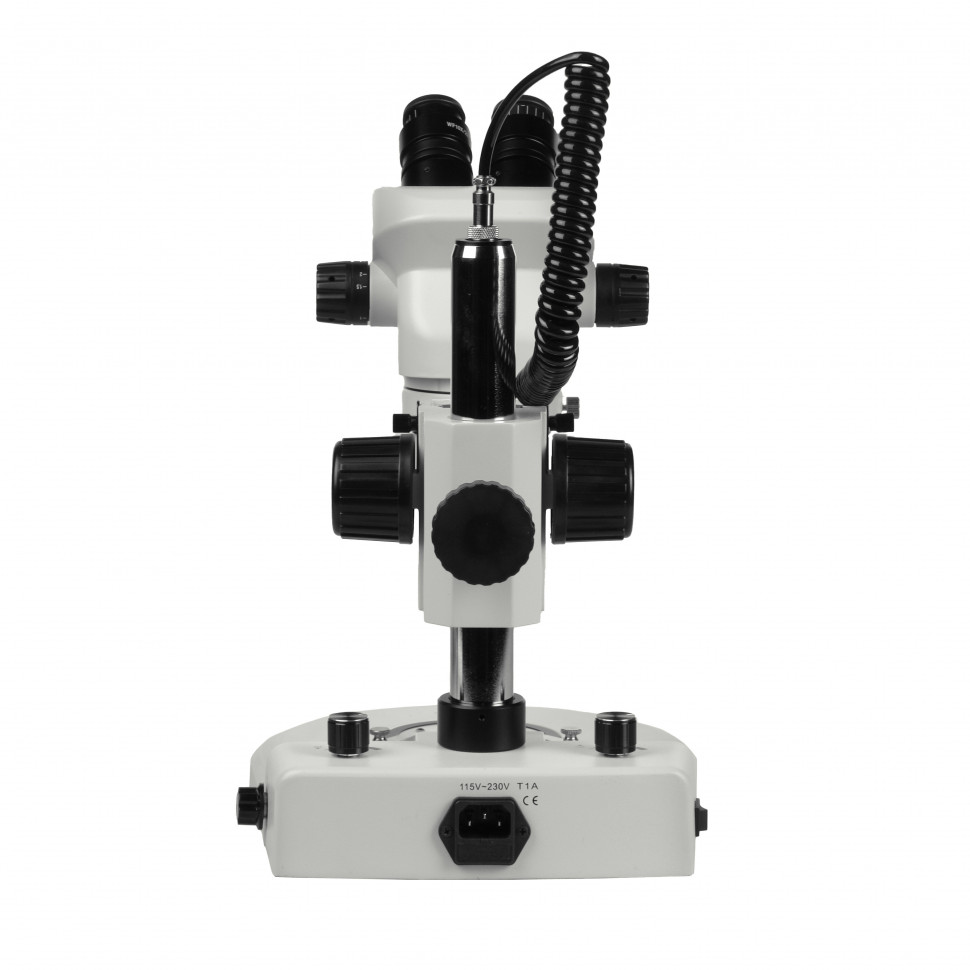

Механизм фокусировки выполнен по зубчато-реечной схеме с двусторонними рукоятками. Диапазон хода 50 мм, диапазон перемещения визуальной насадки по штативной штанге 125 мм. Конструкция демпфирована и отрегулирована на производстве, что исключает люфты и самопроизвольное смещение головки при установленном положении. Основание и корпус насадки отлиты из алюминиевого сплава с защитным покрытием, обладающим антистатическими свойствами. Штативная штанга изготовлена из полированной стали с хромированным покрытием — диаметр 32 мм, высота 250 мм. Насадка поворачивается на 360° вокруг оси штанги, что позволяет ориентировать окуляры под удобным углом относительно рабочего места.

Посадочный диаметр окуляров 30 мм, посадочный диаметр оптической головки 76 мм — стандартные размеры для использования сменной оптики. Масса прибора не более 6 кг, габариты 450 × 350 × 240 мм. Питание универсальное 115–230 В / 50–60 Гц.

Кому подойдет

Микромед MC-7-ZOOM ориентирован на профессиональное применение в лабораториях, на производстве, в учебных и исследовательских учреждениях. Прибор подходит для задач, требующих одновременного наблюдения и манипуляций с объектом: препарирование биологических образцов, контроль качества электронных компонентов и печатных плат, пайка и монтаж мелких деталей, геммологические исследования, энтомологические работы, реставрация.

Двойная система освещения и плавное зуммирование делают микроскоп универсальным инструментом для широкого спектра материалов — от непрозрачных металлических поверхностей до полупрозрачных биологических структур. Возможность выбора цветовой температуры полезна при работе с образцами, где важна точная оценка цвета, например в минералогии или текстильной промышленности.

Прибор не предназначен для задач, требующих увеличений выше 100x в рабочем режиме или разрешения на клеточном уровне. Для микробиологии, гистологии и цитологии потребуется биологический микроскоп проходящего света с иммерсионными объективами высокой числовой апертуры.

Что важно знать заранее

Стереомикроскоп формирует объемное изображение только при наблюдении двумя глазами одновременно. Работа одним глазом лишает основного преимущества — восприятия глубины.

Рабочее расстояние 105 мм подходит для большинства задач, но если требуется еще больше пространства под объективом или, наоборот, более высокое увеличение с меньшим рабочим расстоянием, потребуется приобрести соответствующую насадку на объектив. Насадка 0.5x увеличивает рабочее расстояние до 177 мм и расширяет поле зрения, но снижает увеличение. Насадка 2x повышает увеличение, но сокращает рабочее расстояние до 26 мм и уменьшает поле зрения.

При работе с проходящим светом объект должен пропускать свет — метод не работает с полностью непрозрачными материалами. Для них используется только верхний отраженный свет. Осветитель отраженного света закреплен на подвижных кронштейнах — направление и угол падения света можно регулировать в зависимости от задачи.

Прибор не имеет встроенного цифрового выхода или порта для камеры в базовой комплектации. Для фото- и видеофиксации потребуется отдельный адаптер с установкой камеры на один из окулярных тубусов или приобретение камеры с соответствующим креплением.

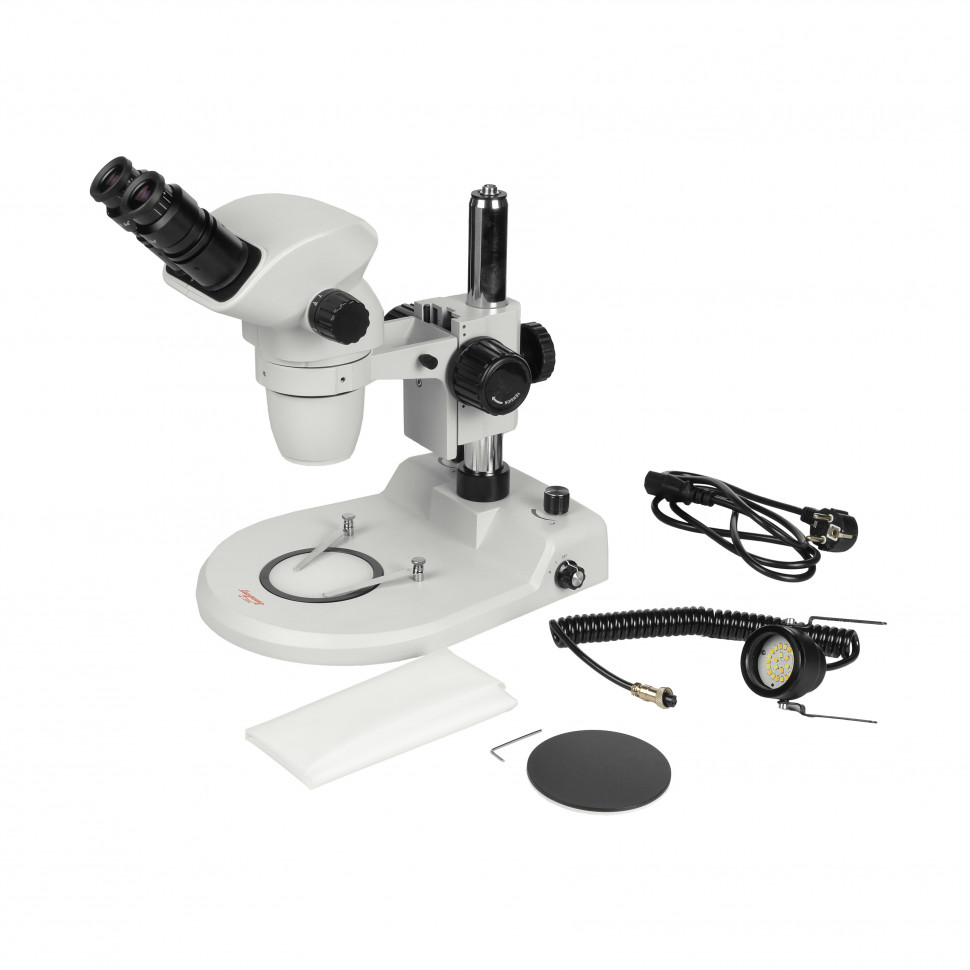

Комплектация

Основание микроскопа — литой алюминиевый корпус со встроенным осветителем проходящего света мощностью 5 Вт, штативной штангой, блоком питания и регулятором яркости. Оптическая головка — объективы переменного увеличения 0.67–4.5x с механизмом зуммирования, окулярные тубусы с регулировкой межзрачкового расстояния. Кронштейн с механизмом фокусировки — зубчато-реечный привод с двусторонними рукоятками, демпфированные направляющие. Осветитель отраженного света — светодиодная матрица bi-color мощностью 3 Вт на регулируемых кронштейнах.

Окуляры WF 10x/22 — два широкопольных окуляра с вынесенным выходным зрачком и независимой диоптрийной коррекцией ±5 диоптрий. Вставки в предметный столик — полупрозрачная матовая Ø95 мм для проходящего света, черная Ø95 мм и белая Ø95 мм для отраженного света.

Кабель питания, ключ шестигранный 1.5 мм, запасные винты крепления оптической головки и осветителя, руководство по эксплуатации, гарантийный талон.

Комплект достаточен для начала работы. Дополнительные окуляры, насадки на объективы и камера приобретаются отдельно в зависимости от конкретных задач.

Рекомендуемые аксессуары

Дополнительные окуляры WF 15x и WF 20x расширяют верхнюю границу увеличения до 67.5x и 90x соответственно при сохранении рабочего расстояния 105 мм. Насадки на объективы 0.5x, 0.75x, 1.5x и 2x изменяют соотношение между увеличением, рабочим расстоянием и полем зрения — выбор зависит от размера объекта и требуемой детализации.

Для документирования наблюдений потребуется цифровая камера с адаптером под посадочный диаметр 30 мм. Камера устанавливается вместо одного из окуляров, второй окуляр остается для визуального контроля.

Предметные столики с координатными перемещениями и нониусными шкалами упрощают точное позиционирование объекта и возврат к заданной точке. Кольцевые осветители обеспечивают равномерное бестеневое освещение, полезное при контроле качества и съемке.

Итог

Микромед MC-7-ZOOM — стереомикроскоп профессионального уровня с плавным зуммированием, большим рабочим расстоянием и гибкой системой освещения. Плавная регулировка увеличения от 6.7x до 45x, постоянное рабочее расстояние 105 мм и двойное освещение bi-color с переключаемой цветовой температурой делают прибор универсальным инструментом для лабораторных, производственных и исследовательских задач, требующих наблюдения объемных объектов и работы руками под микроскопом. Оптическая схема Грену, алюминиевый корпус и прецизионный механизм фокусировки обеспечивают надежность и стабильность характеристик при длительной эксплуатации.
