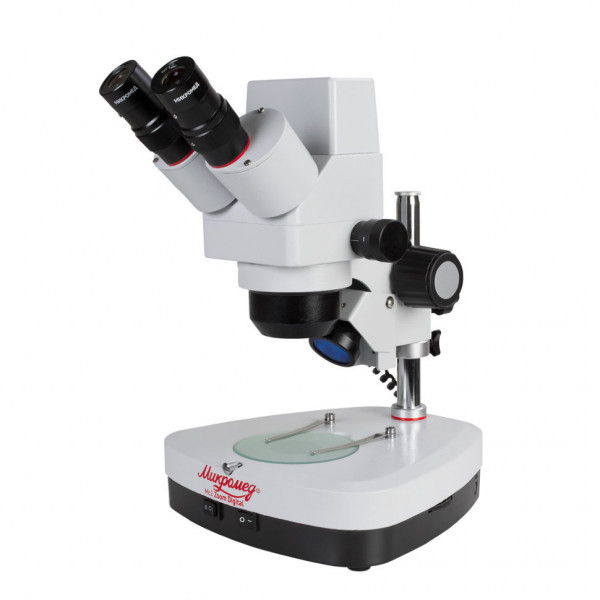

Микроскоп стерео МС-2-ZOOM Digital

Стереомикроскоп с плавным увеличением 10х-40х и встроенной камерой для монтажных работ

Что можно рассмотреть и сделать

Объёмные объекты без пробоподготовки

МС-2-ZOOM Digital создаёт стереоскопическое изображение — оба глаза видят объект под небольшим углом друг к другу, как в обычном зрении. За счёт этого сохраняется восприятие глубины и рельефа поверхности. Микроскоп работает с непрозрачными объёмными объектами: электронными платами и компонентами, биологическими образцами для препарирования, ювелирными изделиями, минералами, насекомыми. Образец укладывается на предметный столик без пробоподготовки — не нужны тонкие срезы или покровные стёкла, как в микроскопах проходящего света для гистологии.

Диапазон увеличения 10х-40х соответствует большинству задач монтажа, контроля и препарирования. Этого достаточно для пайки SMD-компонентов размером от 0,5 мм, осмотра паяных соединений, работы с биологическими образцами размером от долей миллиметра. Для наблюдения более мелких деталей потребуются дополнительные насадки на объектив — они расширяют диапазон до 160х, но уменьшают рабочее расстояние и поле зрения.

Рабочее расстояние и удобство манипуляций

Рабочее расстояние 85 мм — это промежуток между нижней линзой объектива и поверхностью образца в фокусе. У МС-2-ZOOM Digital оно увеличено по сравнению со стандартными 65 мм большинства стереомикроскопов этого класса. Дополнительные 20 мм дают свободу для работы руками или инструментами под объективом: удобнее паять, препарировать пинцетом, позиционировать детали. Объект может быть выше — до 85 мм от поверхности столика. Рабочее расстояние не меняется при изменении увеличения, фокус остаётся на месте.

Плавное изменение увеличения

Панкратический объектив 1-4х изменяет кратность бесступенчато поворотом барабана. Умножая на окуляры 10х, получаем итоговый диапазон 10х-40х. Плавный переход удобнее ступенчатой смены объективов: не нужно выводить образец из поля зрения, не теряется ориентация, не сбивается фокус. Поле зрения при 10х составляет 23 мм, при 40х — 5,5 мм. Оптическая схема Грену с просветлением линз обеспечивает резкость и контраст во всём диапазоне увеличений.

Конструкция и технологии

Встроенная цифровая камера с CMOS-сенсором 1,3 МП установлена внутри бинокулярной головки. Камера забирает часть светового потока, но не переключает его полностью — оба окуляра остаются активными. Это отличие от тринокулярных моделей, где для съёмки через третий тубус приходится выбирать между визуальным наблюдением и записью. Здесь оператор видит объект обоими глазами и одновременно контролирует изображение на мониторе через USB-подключение. Разрешение 1,3 МП достаточно для документирования процесса, фиксации дефектов и измерений в ПО, но не даёт высокой детализации для публикационной фотосъёмки.

Микроскоп оборудован двумя источниками света. Осветитель отражённого света встроен в штатив над объективом и снабжён линзовым коллектором — это даёт яркое равномерное пятно на непрозрачной поверхности. Осветитель проходящего света расположен в основании под прозрачной стеклянной платой столика, снабжён матовым рассеивателем для равномерности. Оба осветителя используют галогеновые лампы 12В/10Вт с регулировкой яркости. Галогенные лампы дают тёплый свет, близкий к естественному, но требуют замены через 2000-3000 часов работы и нагреваются при длительном использовании. В комплекте — синие светофильтры для коррекции цветовой температуры при фотосъёмке.

Фокусировка выполнена на зубчато-реечном механизме с фиксатором. Оптическая головка перемещается по направляющей типа «ласточкин хвост» двухсторонним маховиком. Механизм обеспечивает плавный ход без люфтов и удерживает головку на месте — она не опускается под собственным весом. Визуальная насадка наклонена на 45° для удобства длительного наблюдения, поворачивается на 360° вокруг оси — это позволяет разместить микроскоп на рабочем месте с любой стороны. Межзрачковое расстояние регулируется разворотом окулярных тубусов в пределах 55-75 мм, диоптрийная коррекция ±5 дптр на обоих тубусах компенсирует разницу зрения.

Основание и корпус оптической головки отлиты из алюминиевого сплава, штатив выполнен из стали с гальваническим хромированием. Металлическая конструкция исключает люфты, сохраняет настройки при вибрации и обеспечивает долговечность механических узлов. Масса прибора — не более 5 кг.

Кому подойдёт

Микроскоп ориентирован на задачи, где требуется координация глаз и рук с одновременной фотофиксацией процесса или результата. В электронике и микроэлектронике — монтаж и демонтаж SMD-компонентов, контроль качества паяных соединений, осмотр печатных плат на наличие дефектов. Увеличенное рабочее расстояние позволяет свободно работать паяльником, пинцетом, мультиметром под объективом. Встроенная камера фиксирует брак без прерывания работы.

В биологических лабораториях микроскоп используется для препарирования образцов, изготовления временных и постоянных препаратов, сортировки мелких объектов. Стереоэффект сохраняет восприятие глубины при работе с пинцетом или иглой. Проходящий свет подходит для полупрозрачных биологических структур, отражённый — для непрозрачных.

В контроле качества и материаловедении прибор применяется для осмотра поверхности изделий, выявления микротрещин, царапин, загрязнений. Плавное изменение увеличения ускоряет работу — не нужно останавливаться для смены оптики. Камера документирует дефекты для отчётов и архива.

Микроскоп подходит для учебных заведений профессионального уровня, где студенты осваивают монтажные, препараторские или аналитические навыки с требованием фотофиксации работы.

Что важно знать заранее

Разрешение встроенной камеры 1,3 МП ограничивает детализацию цифрового изображения. Для документирования процесса, измерений в ПО и контроля на мониторе этого достаточно, но для высококачественной публикационной фотосъёмки потребуется внешняя камера с бóльшим разрешением. Визуальное изображение через окуляры остаётся резким и контрастным вне зависимости от параметров сенсора — детализацию там определяет оптическая система.

Галогеновые лампы осветителей имеют ограниченный ресурс и нагреваются при непрерывной работе. В комплекте предусмотрены запасные лампы. Для длительных сеансов наблюдения или работы с термочувствительными образцами может потребоваться внешний LED-осветитель с холодным светом.

Базовый диапазон увеличения 10х-40х перекрывает большинство монтажных и препараторских задач. Для работы с более мелкими объектами доступны дополнительные насадки на объектив, расширяющие диапазон до 2,5х-160х, но они уменьшают рабочее расстояние с 85 мм до диапазона 28-175 мм и сужают поле зрения. Для увеличения без потери рабочего расстояния можно использовать окуляры большей кратности — 15х или 20х вместо штатных 10х.

Комплектация

• Основание с колонкой и механизмом фокусировки — включает встроенные осветители отражённого и проходящего света с регулировкой яркости, блок питания.
• Оптическая головка бинокулярная со встроенной камерой 1,3 МП — обеспечивает одновременное визуальное наблюдение и цифровую фиксацию.
• Окуляры 10х/23 — 2 шт., установлены в тубусах, посадочный диаметр 30,5 мм.
• Предметные платы диаметром 95 мм — стеклянная прозрачная для проходящего света и чёрно-белая для отражённого света.
• Наглазники резиновые — 2 шт., защищают от бокового света при длительном наблюдении.
• Светофильтры синие — 2 шт., установлены в осветителях, корректируют цветовую температуру галогенных ламп при фотосъёмке.
• Лампы галогенные 12В/10Вт — запасные в комплекте.
• Кабели — сетевой и USB для подключения камеры к ПК.
• Чехол, вставка плавкая, руководство по эксплуатации.

Комплект готов к работе сразу после подключения. Для расширения возможностей потребуются дополнительные окуляры или насадки на объектив, которые приобретаются отдельно.

Рекомендуемые аксессуары

Окуляры 15х и 20х расширяют верхнюю границу увеличения до 60х и 80х соответственно без изменения рабочего расстояния. Подходят для задач, где нужна бóльшая детализация, но сохранение свободы манипуляций под объективом критично. Посадочный диаметр — 30,5 мм.

Насадки на объектив (0,5х, 0,3х, 2х) изменяют диапазон увеличения и рабочее расстояние. Насадка 0,5х снижает увеличение до 5х-20х и увеличивает рабочее расстояние до 175 мм — удобно для крупных объектов. Насадка 2х поднимает увеличение до 20х-80х, но сокращает рабочее расстояние до 28 мм.

Внешние LED-осветители с гибкими кронштейнами дают холодный направленный свет без нагрева образца. Полезны для длительной работы и термочувствительных объектов. Кольцевые осветители обеспечивают равномерное бестеневое освещение.

Адаптер для внешней камеры с бóльшим разрешением устанавливается в окулярный тубус, если требуется высококачественная фотофиксация. Потребуется выбрать между визуальным наблюдением через оба окуляра и подключением внешней камеры, так как встроенная камера не отключается.

Сравнение

В отличие от тринокулярных стереомикроскопов с отдельным вертикальным тубусом для камеры, МС-2-ZOOM Digital не требует переключения светового потока. Встроенная камера работает постоянно, оба окуляра остаются доступными для наблюдения. Это удобнее для задач, где оператору нужно контролировать процесс визуально и одновременно видеть изображение на мониторе, но ограничивает выбор камеры — встроенная не заменяется.

Модели с фиксированными парами объективов (например, 1х/3х на револьверной головке) дешевле, но требуют механического переключения для смены увеличения. Панкратическая оптика МС-2-ZOOM Digital даёт плавный непрерывный диапазон 1-4х — это быстрее и не сбивает фокус. Промежуточные значения увеличения доступны в любой момент.

Увеличенное рабочее расстояние 85 мм против стандартных 65 мм расширяет круг доступных объектов и упрощает манипуляции инструментами. Для сравнения — у компактных учебных стереомикроскопов рабочее расстояние часто не превышает 50-60 мм.

Итог

МС-2-ZOOM Digital — рабочий стереомикроскоп для задач монтажа, препарирования и контроля, где требуется одновременное визуальное наблюдение и цифровая фиксация. Панкратическая оптика с плавным изменением увеличения 10х-40х, увеличенное рабочее расстояние 85 мм и встроенная камера 1,3 МП делают прибор универсальным инструментом для электроники, биологии, контроля качества и обучения. Металлическая конструкция и прецизионная механика фокусировки обеспечивают стабильность настроек при интенсивном использовании. Ограничения связаны с базовым разрешением камеры и галогеновыми лампами осветителей, но эти параметры соответствуют классу прибора и решаются дополнительными аксессуарами при необходимости.
