Микроскоп цифровой Levenhuk D450L LCD 7"

Levenhuk D450L LCD 7" — цифровой биологический микроскоп с автономной записью для учебной и лабораторной работы

Что можно увидеть или сделать на практике

Формат наблюдения

Микроскоп Levenhuk D450L выводит изображение на встроенный цветной ЖК-экран с диагональю 7 дюймов вместо традиционного окуляра. Камера с разрешением 2 мегапикселя передаёт картинку напрямую на дисплей, что позволяет наблюдать препарат без необходимости склоняться над прибором. Это меняет формат работы: длительные исследования не нагружают шею и глаза, а групповые занятия становятся возможны без дополнительных устройств — все участники видят изображение одновременно на одном экране. При этом модель не поддерживает подключение к компьютеру или внешнему монитору, работает только со встроенным дисплеем.

Съёмка и хранение данных

Прибор записывает фото и видео непосредственно на SD-карту (в комплекте карта на 4 ГБ). Управление экспозицией и балансом белого доступно как в автоматическом, так и в ручном режиме, что позволяет подстраивать изображение под конкретный препарат и освещение. Кадровая частота 30 кадров в секунду обеспечивает плавную картинку при наблюдении живых объектов. Отснятый материал считывается через картридер (входит в комплект). Важное ограничение: отсутствие подключения к ПК исключает использование специализированного программного обеспечения для морфометрии, подсчёта клеток или автоматического анализа изображений.

Что можно рассмотреть

Микроскоп работает в методе светлого поля в проходящем свете. Диапазон общего увеличения от 40 до 1000 крат охватывает стандартные задачи биологической и медицинской микроскопии: клетки растений и животных, бактерии, одноклеточные организмы, срезы тканей, мазки крови. Объектив 100х с числовой апертурой 1,25 предназначен для работы с масляной иммерсией (флакон масла в комплекте) и позволяет разрешать мелкие структуры размером около 0,27 мкм — достаточно для визуализации большинства бактерий. Объектив 40х с апертурой 0,65 подходит для изучения клеток и тканей среднего размера с разрешением около 0,5 мкм. Младшие объективы 4х и 10х служат для обзора и поиска области интереса.

Подготовка образцов

Проходящий свет требует, чтобы образец пропускал лучи снизу вверх через конденсор и объектив. Это означает, что препарат должен быть тонким и по возможности прозрачным: гистологический срез толщиной в несколько микрометров, мазок, культура микроорганизмов на предметном стекле. Непрозрачные объекты, толстые ткани или объёмные образцы этот микроскоп не покажет — для них нужен прибор с отражённым светом или стереомикроскоп. Препараты размещаются на предметных стёклах и накрываются покровными стёклами толщиной 0,17 мм (объективы рассчитаны именно на эту толщину покровного стекла для коррекции аберраций).

Конструкция и технологии

Вместо окулярной насадки на корпусе закреплён 7-дюймовый ЖК-экран без наклона — это компактное решение, но налагает ограничение: нельзя индивидуально подстроить угол обзора, как это возможно с поворотной бинокулярной насадкой. Камера установлена стационарно и передаёт изображение с максимальным разрешением 1824×1068 пикселей. Размер пикселя сенсора 2,9×2,9 мкм и диагональ чувствительного элемента 1/2,8 дюйма определяют итоговую детализацию на экране — при высоком оптическом увеличении разрешение изображения будет ограничено именно камерой, а не качеством линз.

В револьверном устройстве на четыре позиции установлены ахроматические объективы 4х, 10х, 40х и 100х с числовыми апертурами 0,10; 0,25; 0,65 и 1,25 соответственно. Ахроматы — базовый уровень коррекции хроматических и сферических аберраций, достаточный для учебных и большинства лабораторных задач, но уступающий планахроматам и апохроматам в плоскостности поля и цветопередаче. Парфокальная высота 45 мм обеспечивает минимальную потребность в дофокусировке при смене объективов. Объективы 40х и 100х снабжены пружинящими оправами (маркировка s — spring), которые защищают линзу и препарат при случайном контакте.

Под предметным столиком установлен конденсор Аббе с числовой апертурой 1,25 и ирисовой диафрагмой. Высокая апертура конденсора согласована с апертурой старшего объектива 100х и необходима для реализации полной разрешающей способности системы при работе с иммерсией. Ирисовая диафрагма позволяет регулировать угол светового конуса, что влияет на контраст и глубину резкости изображения: прикрытая диафрагма увеличивает контраст за счёт снижения апертуры, открытая — даёт максимальное разрешение. Держатель фильтра под конденсором даёт возможность установить светофильтр, например синий или зелёный, для изменения спектрального состава освещения.

Предметный столик размером 116×125 мм механический двуслойный с диапазоном перемещения 70×25 мм. Это означает, что препарат фиксируется клипсами на верхнем слое, а управление положением осуществляется коаксиальными рукоятками, перемещающими весь верхний слой по координатам X и Y. Механический столик облегчает систематическое сканирование препарата и возвращение к ранее найденной области, что важно при работе с серийными образцами или при документировании.

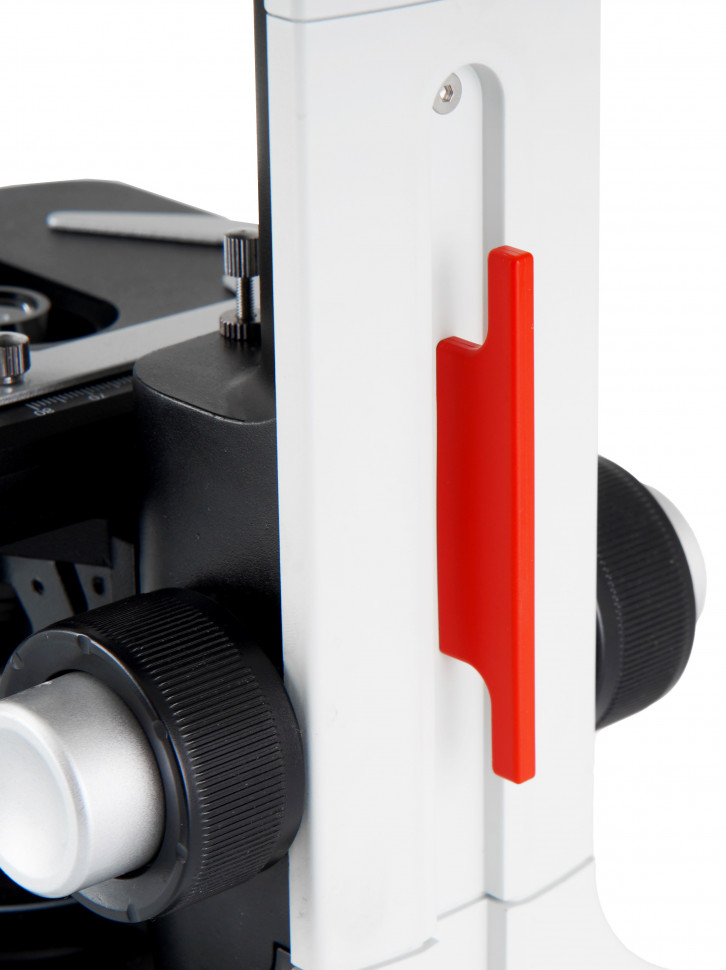

Фокусировка выполнена коаксиально с обеих сторон корпуса — грубая наводка с ходом 10 мм и точная с шагом 0,002 мм. Высокая точность микрометрического винта критична при работе на увеличениях 400х и 1000х, где глубина резкости составляет доли микрометра. Корпус изготовлен из алюминия, что обеспечивает жёсткость конструкции и стабильность фокусировки при длительной работе.

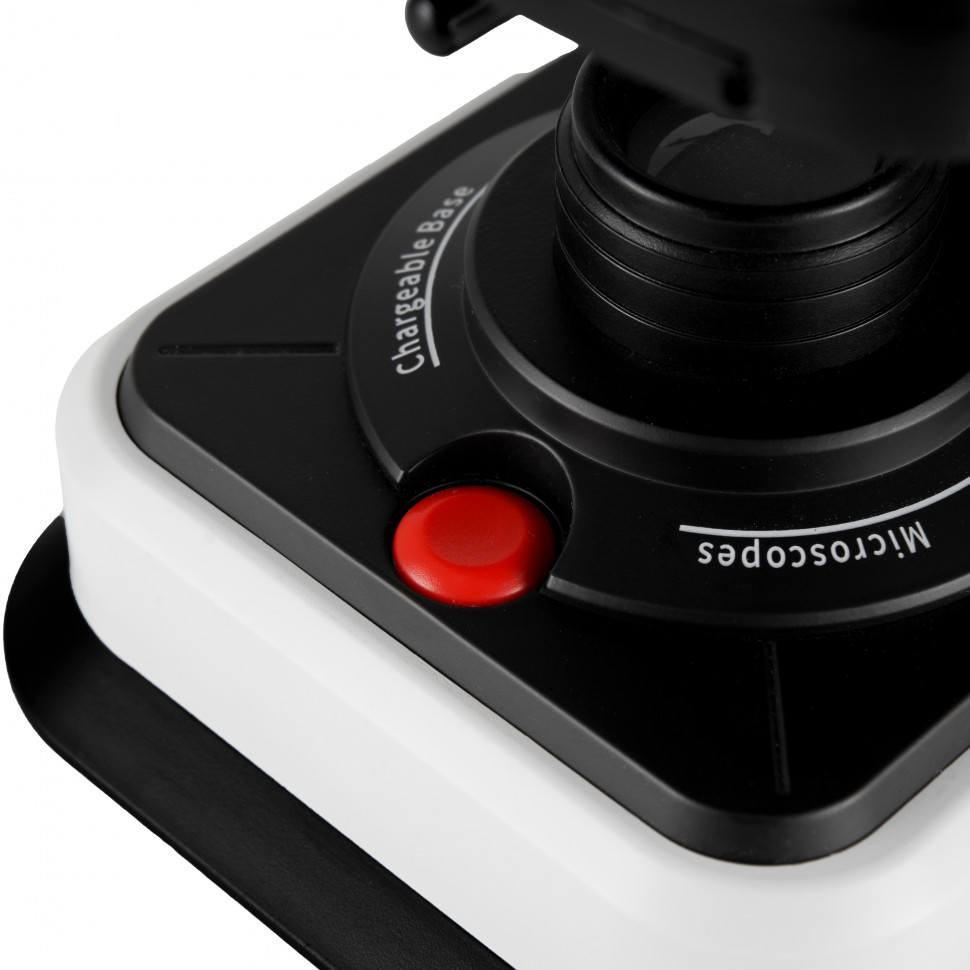

Подсветка светодиодная мощностью 1 Вт с коллектором, расположена снизу (проходящий свет). Коллектор собирает и направляет свет от светодиода в конденсор, обеспечивая равномерное освещение поля зрения. Яркость регулируется, что позволяет адаптировать освещение под прозрачность конкретного препарата и чувствительность камеры.

Микроскоп может питаться от сети 100–240 В через адаптер или автономно от трёх батареек типа AA (в комплект не входят). Двойное питание делает прибор портативным: его можно использовать в полевых условиях, на выездных занятиях или в помещениях без доступа к розетке. Экран питается отдельным адаптером 5 В/1 А.

Кому подойдёт

Levenhuk D450L рассчитан на учебные заведения — школы, колледжи, университеты, — где требуется демонстрационный инструмент для группового обучения. Встроенный экран позволяет проводить занятия без проектора и компьютера: преподаватель показывает препарат, а студенты одновременно видят изображение. Запись на SD-карту упрощает документирование лабораторных работ.

В лабораториях начального и среднего уровня микроскоп подходит для рутинных биологических и медицинских исследований: анализ мазков, подсчёт клеток в фиксированных препаратах, контроль микробиологических культур. Ахроматическая оптика и камера 2 Мпикс ограничивают применение в высокоточных исследовательских задачах, требующих максимальной цветопередачи, плоскостности поля или интеграции с аналитическим программным обеспечением. Отсутствие подключения к компьютеру исключает использование для морфометрии или автоматизированного анализа.

Для любителей микроскопии, заинтересованных в фото- и видеофиксации наблюдений, модель предлагает автономное решение: не нужен компьютер, всё снимается на карту памяти. При этом важно понимать, что разрешение 2 мегапикселя даёт изображение размером примерно 1824×1068 — достаточно для просмотра на экране и публикации в интернете, но недостаточно для печати крупных постеров или детального цифрового увеличения кадра.

Что важно знать заранее

Камера 2 мегапикселя — слабое звено системы. Оптика с объективом 100х/1,25 способна разрешать структуры около 0,27 мкм, но итоговая детализация изображения на экране и в записанном файле будет определяться разрешением сенсора. Это не критично для учебных и базовых лабораторных задач, но заметно при попытке зафиксировать мелкие детали на высоких увеличениях.

Микроскоп не подключается к внешнему монитору или компьютеру. Это упрощает использование и делает прибор автономным, но одновременно лишает возможности применять специализированное ПО для измерений, анализа формы клеток, автоматического подсчёта или экспорта данных в форматах для последующей обработки. Если такие функции необходимы, потребуется модель с USB-выходом на ПК.

Отсутствие визуального окуляра означает, что наблюдение возможно только через экран. Для групповой работы это удобно, но некоторые пользователи предпочитают традиционное визуальное наблюдение, считая его более комфортным для глаз и дающим лучшее ощущение глубины и яркости изображения.

Ахроматические объективы обеспечивают коррекцию двух длин волн (обычно красной и синей), но не идеальны по всему спектру. Это может проявляться в виде цветовой каймы по краям контрастных структур при работе на больших увеличениях. Для учебных целей и рутинного анализа это приемлемо, для исследований, требующих точной цветопередачи и плоскостности поля, предпочтительны планахроматы или апохроматы.

Метод светлого поля в проходящем свете универсален, но не оптимален для прозрачных неокрашенных живых клеток — они будут видны слабо. Для таких объектов используются методы фазового контраста или дифференциального интерференционного контраста, которых у данной модели нет.

Комплектация

• Микроскоп с цифровой камерой 2 Мпикс и ЖК-экраном 7" — основной блок со встроенным дисплеем и сенсором.
• Ахроматические объективы 4х, 10х, 40xs, 100xs — четыре объектива с числовыми апертурами 0,10; 0,25; 0,65 и 1,25, установлены в револьвере. Маркировка s (spring) у объективов 40х и 100х означает пружинящую оправу. Объектив 100х предназначен для работы с иммерсионным маслом.
• Конденсор Аббе N.A. 1,25 с ирисовой диафрагмой и держателем фильтра — установлен под предметным столиком, обеспечивает согласование апертуры системы для высокого разрешения.
• Флакон с иммерсионным маслом — необходим для работы с объективом 100х, заполняет воздушный промежуток между покровным стеклом и фронтальной линзой объектива, увеличивая числовую апертуру и разрешающую способность.
• Адаптер и кабель USB Type-C для питания микроскопа — подключение к сети 100–240 В.
• Адаптер и сетевой шнур для питания ЖК-экрана — экран имеет отдельное питание 5 В/1 А.
• Карта памяти SD 4 ГБ — хранение фото и видео. Объём ограничен, при активной съёмке потребуется дополнительная карта большей ёмкости.
• Кардридер — для переноса данных с SD-карты на компьютер.
• Пылезащитный чехол, инструкция и гарантийный талон.

Комплект готов к работе сразу после распаковки. Докупить потребуется предметные и покровные стёкла, а также батарейки AA, если планируется автономное использование.

Рекомендуемые аксессуары

Предметные и покровные стёкла — расходный материал, необходимый для приготовления препаратов. Покровные стёкла должны иметь толщину 0,17 мм, под которую откорригированы объективы.

Набор для приготовления препаратов — пипетки, покровные и предметные стёкла, красители (метиленовый синий, эозин), фиксирующие растворы. Позволяет готовить временные и постоянные микропрепараты для изучения.

Карта памяти SD большего объёма — комплектная карта на 4 ГБ вмещает ограниченное количество изображений и видео. Карта на 32 или 64 ГБ обеспечит длительную работу без необходимости частого переноса данных.

Батарейки AA — три штуки для автономной работы вне помещения или в условиях отсутствия электросети.

Дополнительный флакон иммерсионного масла — комплектного масла хватит на ограниченное число наблюдений при использовании объектива 100х.

Итог

Levenhuk D450L LCD 7" — цифровой биологический микроскоп учебно-лабораторного уровня с автономной записью на SD-карту и встроенным экраном для групповой работы. Оптическая система с увеличением до 1000 крат, конденсором Аббе N.A. 1,25 и масляной иммерсией обеспечивает разрешение, достаточное для изучения клеток, бактерий и тканевых срезов в методе светлого поля. Механический предметный столик, точная фокусировка и возможность питания от батареек расширяют сценарии применения. Основное ограничение — камера 2 мегапикселя и отсутствие подключения к компьютеру, что делает прибор удобным для демонстрации и базового документирования, но недостаточным для высокоточных исследований и цифрового анализа изображений.
