Микроскоп цифровой Levenhuk D95L LCD

Levenhuk D95L LCD — биологический микроскоп с 7-дюймовым экраном и увеличением до 1000 крат для учебных и лабораторных исследований

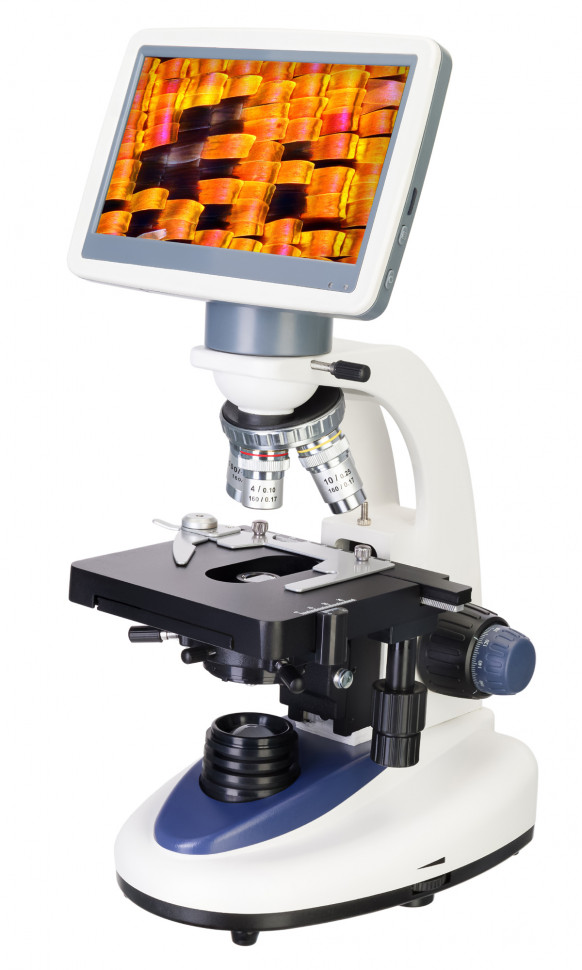

Levenhuk D95L LCD — цифровой биологический микроскоп, в котором традиционная окулярная насадка заменена встроенным ЖК-экраном диагональю 7 дюймов. Изображение с объектива передаётся на экран через камеру с разрешением 2 мегапикселя в режиме реального времени, а фото и видео сохраняются напрямую на SD-карту. Оптическое увеличение составляет от 40 до 1000 крат, цифровое — до 2000 крат. Микроскоп предназначен для работы с прозрачными биологическими препаратами методом светлого поля и масляной иммерсии.

Что можно увидеть или сделать на практике

Формат наблюдения

В этом микроскопе наблюдение ведётся не через окуляр, а через встроенный цветной экран — камера передаёт изображение с объектива на дисплей в реальном времени. Это меняет характер работы: можно вести групповой просмотр препаратов без необходимости по очереди смотреть в окуляр, а при длительных исследованиях не нужно наклоняться и держать глаза у окулярных линз. Экран поворотный, что позволяет настроить удобный угол обзора. Фото и видео записываются напрямую на карту памяти SD объёмом 16 ГБ, входящую в комплект, без подключения к компьютеру. Управление цифровыми функциями — через кнопки на корпусе микроскопа. Важное ограничение: модель не поддерживает подключение к внешнему экрану или компьютеру, поэтому использовать специализированное программное обеспечение для анализа изображений или выводить картинку на проектор невозможно.

Что можно рассмотреть

Оптическое увеличение от 40 до 1000 крат позволяет изучать клетки растений и животных, одноклеточные организмы, бактерии, срезы тканей, кристаллы и волокна. При минимальном увеличении 40х видны крупные структуры препарата и общая картина образца, при 400х различимы ядра клеток и внутриклеточные структуры, при максимальном увеличении 1000х с масляной иммерсией можно наблюдать бактерии и мелкие органеллы. Конденсор Аббе с числовой апертурой 1,25 и объектив 100xs при использовании иммерсионного масла обеспечивают разрешающую способность около 0,27 мкм — этого достаточно для базовых микробиологических и гистологических исследований. Цифровое увеличение до 2000 крат — это программное масштабирование изображения на экране сверх оптического предела: картинка становится крупнее, но новых деталей не появляется, поэтому практическая польза ограничена удобством рассматривания уже видимых структур на большем размере.

Подготовка образцов

Микроскоп работает в проходящем свете — светодиодная подсветка расположена под предметным столиком, и свет проходит сквозь образец снизу вверх. Для такого метода наблюдения нужны тонкие прозрачные или полупрозрачные препараты на предметных стёклах. Толстые непрозрачные объекты рассмотреть не получится. Готовые окрашенные препараты можно изучать сразу, для временных препаратов потребуется подготовка: тонкий срез, мазок или плёнка материала, накрытые покровным стеклом. Для работы на увеличении 1000х с объективом 100xs необходимо нанести каплю иммерсионного масла между покровным стеклом препарата и фронтальной линзой объектива — масло выравнивает показатели преломления и устраняет потери света, что критично для получения чёткого изображения на максимальной кратности. Флакон с маслом входит в комплект.

Конструкция и технологии

Оптическая система построена на четырёх ахроматических объективах с кратностью 4x, 10x, 40xs и 100xs. Ахроматы корректируют хроматическую аберрацию для двух длин волн и сферическую — для одной, что обеспечивает достаточно резкое и контрастное изображение по всему полю зрения для учебных и базовых лабораторных задач. Объективы установлены в револьверное устройство на четыре позиции, переключение между ними — поворотом револьвера. Конденсор Аббе с числовой апертурой 1,25 и ирисовой диафрагмой позволяет регулировать угол светового конуса и контраст изображения — прикрывая диафрагму, можно повысить контраст за счёт некоторого снижения яркости, что полезно при работе с малоконтрастными неокрашенными образцами. Держатель фильтра под конденсором позволяет установить один из трёх цветных светофильтров (синий, зелёный, жёлтый), входящих в комплект, для коррекции цветопередачи или повышения контраста определённых структур препарата.

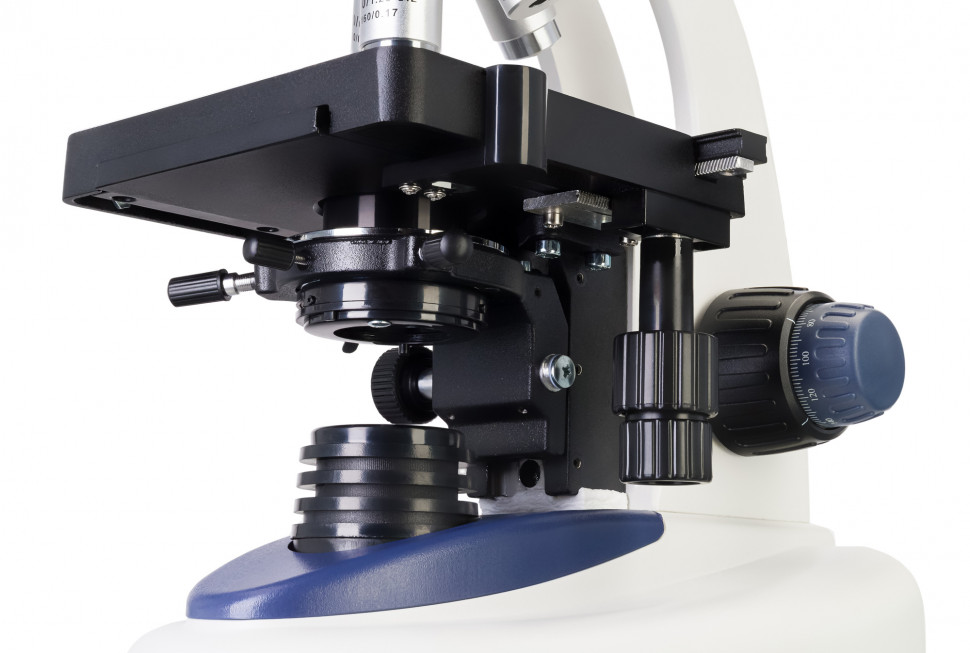

Предметный столик — механический двухслойный размером 110 × 126 мм с препаратоводителем. Препаратоводитель перемещает предметное стекло в двух плоскостях с диапазоном хода 70 мм по одной оси и 30 мм по другой, что позволяет точно позиционировать препарат и систематически сканировать всю его площадь без пропусков. Фокусировка — коаксиальная, объединяющая грубую и точную наводку на одной оси управления. Грубая наводка с ходом 15 мм быстро подводит объектив к фокальной плоскости, точная с шагом 0,002 мм обеспечивает прецизионную настройку резкости, что необходимо на больших увеличениях, где глубина резкости составляет доли микрометра.

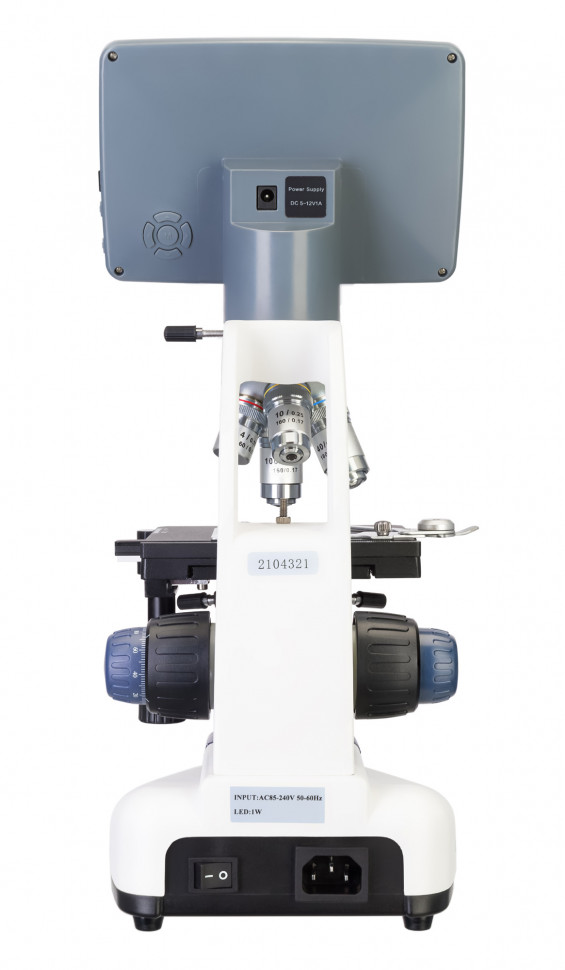

Подсветка — нижняя светодиодная мощностью 1 Вт с регулировкой яркости. Светодиод потребляет меньше энергии и выделяет меньше тепла, чем галогенная лампа, и не требует замены в течение всего срока службы микроскопа. Яркость регулируется плавно, что важно для работы с образцами разной прозрачности и при различных увеличениях. Питание микроскопа — от сети переменного тока 100–240 В, камеры — через отдельный адаптер 5 В, 1 А. Корпус микроскопа выполнен из металла, что обеспечивает устойчивость конструкции и долговечность механических узлов.

Цифровая камера оснащена сенсором формата 1/2.8 дюйма с разрешением 2 мегапикселя и размером пикселя 2,9 × 2,9 мкм. Максимальное разрешение записи — 1920 × 1080 пикселей. Чувствительность камеры в видимом диапазоне 380–700 нм составляет 2 вольта на люкс-секунду на длине волны 550 нм, кадровая частота — 30 кадров в секунду. Баланс белого и экспозицию можно настраивать автоматически или вручную, что позволяет адаптировать изображение под конкретный препарат и условия освещения. Файлы сохраняются в форматах JPEG для фото и MP4 для видео. Разрешение 2 мегапикселя — базовый уровень для документирования: его достаточно для учебной фиксации и демонстрации препаратов, но для детальной научной фотографии и печати крупноформатных изображений этого мало.

Кому подойдет

Микроскоп подойдёт учебным заведениям — школам, колледжам, вузам — для демонстрационных занятий по биологии, микробиологии, гистологии и цитологии, где важна возможность показать препарат группе студентов одновременно на экране. Лаборатории начального уровня, выполняющие типовые анализы и не требующие высокого разрешения изображений, смогут использовать модель для рутинной работы с документированием на SD-карту без необходимости держать компьютер рядом с микроскопом. Любителям и начинающим исследователям микроскоп даст возможность изучать микромир с комфортом работы через экран и сохранять результаты наблюдений в виде фото и видео.

Не подойдёт для профессиональных научных исследований, требующих высокого разрешения цифровых изображений, точных измерений в специализированном ПО или интеграции микроскопа в аналитический комплекс — отсутствие возможности подключения к компьютеру и низкое разрешение камеры ограничивают применение в таких сценариях. Если критична возможность вывода изображения на внешний монитор или проектор для аудиторных занятий большого масштаба, эта модель также не подходит.

Что важно знать заранее

Микроскоп не имеет традиционного окуляра для визуального наблюдения — всё, что видно, передаётся через камеру на экран. Для тех, кто привык к прямому наблюдению через окулярные линзы, это может быть непривычно. Задержка изображения минимальна, но она есть, как и в любой цифровой системе.

Разрешение камеры 2 мегапикселя ограничивает детализацию при сохранении изображений. На экране микроскопа картинка выглядит достаточно чётко для наблюдения, но при переносе на компьютер и масштабировании детали могут выглядеть менее резкими, чем при визуальном наблюдении через качественный окуляр. Цифровое увеличение до 2000 крат — это программное растягивание изображения, оно не добавляет новой оптической информации и может привести к видимой пикселизации.

Отсутствие подключения к компьютеру или внешнему экрану — сознательный выбор производителя в пользу автономности, но это значит, что нельзя использовать сторонние программы для анализа, измерений, обработки изображений или прямой трансляции на проектор. Все файлы сохраняются на SD-карту, для переноса на компьютер карту нужно извлечь и подключить через кардридер.

Для работы на увеличении 1000 крат обязательно использование иммерсионного масла с объективом 100xs. После работы масло необходимо аккуратно удалить с объектива и покровного стекла специальной салфеткой или мягкой тканью, смоченной спиртом или специальным очистителем, иначе оптика загрязнится.

Микроскоп работает только с прозрачными препаратами на предметных стёклах — для наблюдения непрозрачных объёмных объектов потребуется стереомикроскоп с отражённым светом.

Комплектация

• Микроскоп с интегрированной камерой 2 Мпикс и ЖК-экраном 7 дюймов — готовая цифровая система без необходимости докупать и устанавливать камеру отдельно.
• Ахроматические объективы 4x, 10x, 40xs, 100xs — полный набор для диапазона увеличения от 40 до 1000 крат, включая масляный иммерсионный объектив для максимальной кратности.
• Конденсор Аббе N.A. 1,25 с ирисовой диафрагмой и держателем фильтра — для регулировки контраста и установки цветных светофильтров.
• Флакон иммерсионного масла — для работы с объективом 100xs на увеличении 1000 крат.
• Светофильтры: синий, зелёный, жёлтый — для коррекции цветопередачи и повышения контраста структур препарата.
• Карта памяти SD 16 ГБ — для сохранения фото и видео, входит в комплект, не требуется покупать отдельно.
• Адаптер и сетевой шнур для питания камеры — камера питается отдельно от основного микроскопа.
• Пылезащитный чехол, предохранитель, сетевой шнур, инструкция по эксплуатации и гарантийный талон.

Комплект полный и готов к работе сразу после распаковки. Для начала исследований потребуется докупить только расходные материалы — предметные и покровные стёкла, а также готовые или материалы для изготовления временных препаратов.

Рекомендуемые аксессуары

Предметные и покровные стёкла — основа для подготовки любых препаратов. Набор для приготовления препаратов (пипетки, препаровальные иглы, пинцет, скальпель) — для изготовления временных препаратов из биологических образцов. Готовые наборы препаратов по ботанике, зоологии, гистологии или микробиологии — для учебных целей и демонстрации типичных структур. Дополнительное иммерсионное масло — флакон из комплекта рассчитан на ограниченное число применений, для регулярной работы с объективом 100xs потребуется пополнение запаса. Кардридер для SD-карт — если на компьютере нет встроенного слота, кардридер потребуется для переноса файлов с карты памяти микроскопа.

Итог

Levenhuk D95L LCD — учебно-лабораторный цифровой микроскоп с встроенным 7-дюймовым экраном, который заменяет традиционную окулярную насадку и позволяет вести групповое наблюдение, фото- и видеофиксацию без подключения к компьютеру. Оптическая система с ахроматическими объективами, конденсором Аббе N.A. 1,25 и масляной иммерсией обеспечивает увеличение до 1000 крат и разрешение около 0,27 мкм — достаточно для изучения клеток, тканей, микроорганизмов и базовых микробиологических исследований. Механический столик с препаратоводителем и прецизионная фокусировка упрощают работу с препаратами. Разрешение камеры 2 мегапикселя подходит для учебного документирования, но ограничивает детализацию изображений. Отсутствие подключения к ПК и внешнему экрану — принципиальное ограничение для тех, кому требуется интеграция со специализированным ПО или вывод на проектор.
