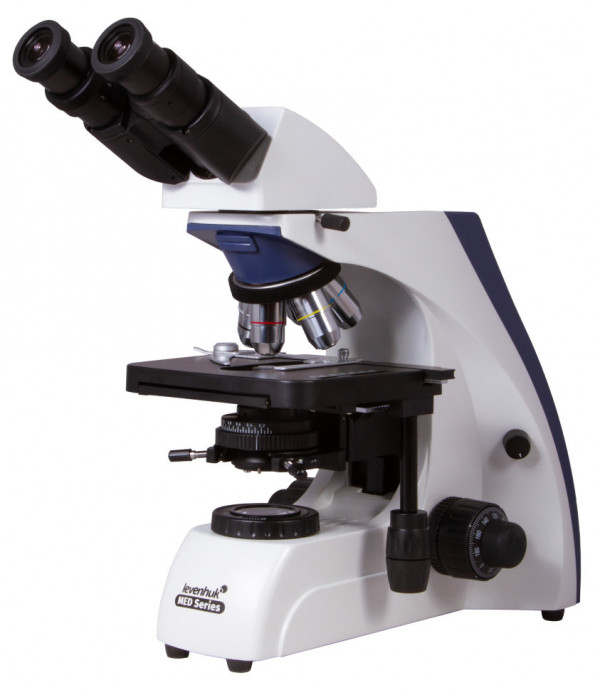

Микроскоп Levenhuk MED 30B, бинокулярный

Levenhuk MED 30B — лабораторный микроскоп с регистрацией Росздравнадзора и оптикой, корригированной на бесконечность

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

Микроскоп работает в светлом поле с диапазоном увеличения от 40 до 1000 крат. Пять полупланахроматических объективов (4x, 10x, 40x, 60x, 100x) обеспечивают постепенный переход от обзорного изучения препарата к детальному анализу структур. Объектив 100x предназначен для иммерсионной микроскопии с использованием масла, что позволяет наблюдать мелкие клеточные элементы, бактерии, тонкую структуру тканей — объекты, недоступные при работе всухую. Иммерсия повышает числовую апертуру системы и разрешающую способность, критичную для гистологического, гематологического и микробиологического анализа. Конденсор Аббе с числовой апертурой 1,25 согласован с возможностями объективов высокой кратности и обеспечивает необходимую освещённость поля зрения.

Микроскоп поддерживает настройку освещения по Кёлеру — метод, обеспечивающий равномерное распределение света по полю зрения и максимальное использование разрешающей способности оптической системы. При корректной настройке исключаются паразитные блики и неравномерность яркости, что критично для документирования результатов и длительной работы с препаратами. В комплект входят три светофильтра (синий, зеленый, желтый), позволяющие корректировать цветопередачу и контраст в зависимости от типа окрашивания образца.

Точность и повторяемость

Механический двуслойный предметный столик размером 180×160 мм оснащён препаратоводителем и обеспечивает перемещение образца на 80 мм по оси X и 50 мм по оси Y. Координатное позиционирование позволяет вернуться к нужному участку препарата, зафиксировать координаты интересующей зоны и воспроизвести наблюдение. Это необходимо при подсчёте клеточных элементов, сравнении участков ткани, повторных исследованиях одного и того же препарата.

Коаксиальная фокусировка включает грубую наводку с шагом 0,5 мм и точную — с шагом 0,002 мм, общий ход составляет 20 мм. Зубчато-реечный механизм обеспечивает плавность хода без люфтов. Тонкая фокусировка с точностью до 2 микрометров критична при работе с объективами высокой кратности, где глубина резкости составляет доли микрометра.

Оптическая система скорректирована на бесконечность. Полупланахроматические объективы класса Infinity SemiPlan формируют изображение не непосредственно в окуляре, а через промежуточную систему линз. Это позволяет встраивать в оптический путь дополнительные компоненты — поляризаторы, дополнительные светофильтры, эпифлуоресцентные осветители — без потери качества изображения и без изменения увеличения. Полупланахроматическая коррекция обеспечивает более высокую плоскостность поля зрения по сравнению с обычными ахроматами, что снижает необходимость перефокусировки при перемещении взгляда от центра к краю поля.

Область применения

Levenhuk MED 30B зарегистрирован Росздравнадзором как медицинское изделие, что позволяет применять его в клинико-диагностических лабораториях медицинских учреждений для исследования биологических образцов в рамках диагностического процесса. Микроскоп предназначен для работы в гистологии, цитологии, гематологии, микробиологии, паразитологии — везде, где требуется визуальная оценка окрашенных препаратов в светлом поле с возможностью иммерсионной микроскопии. Применим в научных лабораториях биологического и медицинского профиля, а также в образовательных учреждениях высшего уровня для подготовки специалистов.

Конструкция и технологии

Бинокулярная насадка с углом наклона 30° снижает нагрузку на шейный отдел позвоночника при длительной работе. Поворот насадки на 360° позволяет ориентировать микроскоп относительно рабочего места без перемещения всего прибора. Регулировка межзрачкового расстояния в диапазоне 48–75 мм и диоптрийная коррекция ±5 диоптрий на обоих окулярах обеспечивают индивидуальную настройку для каждого пользователя и компенсируют разницу в остроте зрения правого и левого глаза.

Широкопольные окуляры WF10x с полем зрения 22 мм в сочетании с полупланахроматическими объективами дают увеличения 40x, 100x, 400x, 600x и 1000x. Три объектива высокой кратности (40x, 60x, 100x) имеют пружинящие оправы, защищающие фронтальную линзу объектива и препарат от повреждения при случайном контакте.

Оптика всех окуляров и объективов покрыта антигрибковым составом. В условиях лабораторной эксплуатации, где возможны перепады влажности и длительное хранение, это продлевает срок службы оптических элементов и сохраняет качество изображения.

Светодиодная подсветка мощностью 3 Вт дополнена коллектором и вспомогательной линзой для повышения яркости и формирования направленного светового потока. Регулировка яркости позволяет адаптировать освещение к плотности и окрашиванию препарата, а также к чувствительности глаз пользователя. Светодиодный источник характеризуется стабильностью цветовой температуры и не требует замены в течение всего срока эксплуатации прибора. Питание от сети 100–240 В обеспечивает работу без зависимости от батарей.

Корпус выполнен из металла. Металлическая станина обеспечивает устойчивость прибора и виброустойчивость оптической системы, что критично для работы на высоких увеличениях, где даже незначительная вибрация размывает изображение.

Кому подойдет

Микроскоп ориентирован на специалистов с опытом работы в световой микроскопии. Настройка освещения по Кёлеру, выбор светофильтра, работа с иммерсией, координатное позиционирование препарата требуют понимания оптических принципов и практических навыков. Levenhuk MED 30B подходит врачам клинико-диагностических лабораторий, научным сотрудникам биологического и медицинского профиля, преподавателям и студентам медицинских и биологических вузов на этапе профессиональной подготовки.

Регистрация Росздравнадзора делает прибор применимым в медицинских учреждениях для диагностических исследований в рамках лицензируемой медицинской деятельности. Для научных и образовательных организаций это не является обязательным требованием, но подтверждает соответствие прибора требованиям к медицинской технике.

Микроскоп не предназначен для начинающих пользователей без базовой подготовки. Сложность настройки и отсутствие автоматизации требуют знания методики работы со световым микроскопом, понимания принципов освещения по Кёлеру, навыков приготовления и работы с микропрепаратами.

Что важно знать заранее

Микроскоп работает исключительно в светлом поле. Фазовый контраст, тёмное поле, поляризация в проходящем свете, флуоресценция не поддерживаются конструктивно, хотя бесконечная оптическая система теоретически позволяет интегрировать некоторые из этих методов при наличии соответствующих модулей. Для наблюдения необходимы тонкие прозрачные препараты на предметных стёклах. Непрозрачные объекты, толстые образцы, объёмные структуры в этом микроскопе не исследуются.

Иммерсионная микроскопия с объективом 100x требует нанесения специального масла между фронтальной линзой объектива и покровным стеклом препарата. Масло входит в комплект, но требует пополнения при регулярной работе. После каждого использования иммерсионного объектива необходима очистка оптики специальными средствами — остатки масла ухудшают изображение и могут повредить просветляющие покрытия.

Освещение по Кёлеру требует последовательной настройки ирисовой диафрагмы конденсора и полевой диафрагмы осветителя. Неправильная настройка снижает контраст и разрешение, нивелируя преимущества качественной оптики. Рекомендуется освоить методику настройки до начала работы с образцами.

Микроскоп не комплектуется цифровой камерой. Визуальное наблюдение через бинокулярную насадку не позволяет документировать результаты в цифровом виде без дополнительного оборудования. При необходимости фото- или видеофиксации потребуется приобретение камеры для микроскопов с посадочным диаметром 30 мм и установка её в одну из окулярных трубок вместо окуляра.

Объективы 40x, 60x и 100x имеют малое рабочее расстояние. При работе на высоких увеличениях фронтальная линза объектива находится в непосредственной близости от покровного стекла препарата, что требует аккуратности при фокусировке. Пружинящие оправы защищают оптику, но не отменяют необходимости осторожной работы.

Комплектация

• Стойка микроскопа с основанием — металлическая станина с встроенной системой фокусировки и осветителем.
• Бинокулярная насадка — поворот на 360°, наклон 30°, регулировка межзрачкового расстояния и диоптрийная коррекция.
• Объективы 4x, 10x, 40xs, 60xs, 100xs — полупланахроматические, корригированные на бесконечность, с антигрибковым покрытием; три объектива высокой кратности с пружинящими оправами, объектив 100xs — иммерсионный.
• Окуляры WF10x/22 мм (2 шт.) — широкопольные, с антигрибковым покрытием, с диоптрийной коррекцией.
• Конденсор Аббе N.A. 1,25 — с ирисовой диафрагмой, допускает настройку освещения по Кёлеру.
• Светофильтры синий, зеленый, желтый — для коррекции цветопередачи и контраста в зависимости от окрашивания препарата.
• Флакон иммерсионного масла — для работы с объективом 100x.
• Пылезащитный чехол, предохранители (2 шт.), сетевой шнур, инструкция, гарантийный талон — сопроводительные принадлежности.

Комплект полностью готов к работе. Докупать в первую очередь стоит расходные материалы для приготовления препаратов: предметные и покровные стёкла, красители, монтажные среды. При интенсивной работе с иммерсией потребуется дополнительное иммерсионное масло и жидкости для очистки оптики. Для цифровой фиксации изображений необходима камера для микроскопов с диаметром посадки 30 мм.

Рекомендуемые аксессуары

Цифровая камера для микроскопов с посадочным диаметром 30 мм — устанавливается в одну из окулярных трубок вместо окуляра, позволяет выводить изображение на монитор компьютера, фиксировать фото и видео, проводить морфометрические измерения в специализированном программном обеспечении.

Иммерсионное масло — расходный материал для объектива 100x, комплектный флакон требует пополнения при регулярной работе.

Набор для очистки оптики — салфетки из микрофибры, жидкости для удаления иммерсионного масла и загрязнений с линз, груша для сдувания пыли; необходимы для поддержания качества изображения и сохранности просветляющих покрытий.

Предметные и покровные стёкла, красители, монтажные среды — для самостоятельного приготовления временных и постоянных препаратов.

Калибровочная шкала (объект-микрометр и окуляр-микрометр) — для точных измерений размеров структур в поле зрения микроскопа.

Итог

Levenhuk MED 30B — лабораторный микроскоп для специалистов, которым требуется сочетание регистрации Росздравнадзора, качественной полупланахроматической оптики с коррекцией на бесконечность, возможности иммерсионной микроскопии и точного позиционирования препарата. Механический столик с препаратоводителем, освещение по Кёлеру, пять объективов с диапазоном увеличения от 40 до 1000 крат обеспечивают воспроизводимость результатов и детальное исследование гистологических, цитологических, гематологических и микробиологических образцов. Прибор применим в клинико-диагностических и научных лабораториях, а также в учебном процессе на уровне профессиональной подготовки специалистов.
