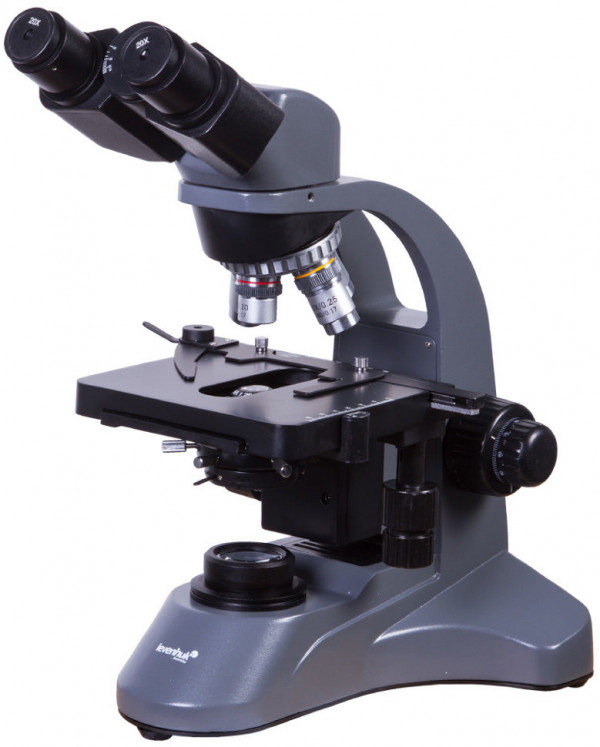

Микроскоп Levenhuk 720B, бинокулярный

Levenhuk 720B — лабораторный бинокулярный микроскоп с масляной иммерсией и координатным столиком

Levenhuk 720B — биологический микроскоп проходящего света с бинокулярной насадкой, ахроматической оптикой и диапазоном увеличения от 40 до 2000 крат. В комплекте четыре объектива, включая масляный иммерсионный 100x, две пары широкоугольных окуляров разной кратности, конденсор Аббе с числовой апертурой 1.25 и координатный столик с препаратоводителем. Прибор рассчитан на работу с прозрачными препаратами методом светлого поля и подходит для клинических лабораторий, научных учреждений, учебных центров продвинутого уровня и серьезных исследовательских задач.

Что можно увидеть или сделать на практике

Метод наблюдения и что он дает

Микроскоп работает методом светлого поля в проходящем свете: образец освещается снизу через конденсор Аббе, свет проходит сквозь препарат, структуры поглощают и рассеивают его по-разному, формируя контрастное изображение. Этот метод универсален для окрашенных гистологических срезов, мазков крови, бактериологических препаратов, растительных тканей, культур микроорганизмов — всего, что окрашено и зафиксировано на предметном стекле. Масляный иммерсионный объектив 100xs в сочетании с конденсором NA 1.25 обеспечивает разрешение около 0.27 мкм, достаточное для различения отдельных бактерий, внутриклеточных структур, границ ядер и включений. Увеличение до 2000 крат превышает границу полезного увеличения для данной апертуры, но позволяет комфортно рассматривать детали на пределе разрешения при документировании и длительном анализе.

Точность и повторяемость

Координатный двуслойный столик с диапазоном перемещения 75×24 мм дает возможность систематически сканировать весь препарат, возвращаться к найденным структурам и записывать координаты интересующих участков. Препаратоводитель фиксирует стекло, исключая смещение при работе на высоких увеличениях. Коаксиальная фокусировка объединяет грубую (22 мм хода) и точную (шаг 0.002 мм) настройку на одной оси — это ускоряет переход между увеличениями и позволяет добиться критической резкости при работе с масляной иммерсией, где глубина резкости составляет доли микрометра. Конденсор Аббе с ирисовой диафрагмой регулирует числовую апертуру освещения и контрастность изображения; юстировочные винты конденсора обеспечивают точное центрирование светового пучка относительно оптической оси объектива.

Область применения

Прибор ориентирован на клинические лаборатории (цитология, гематология, микробиология), научные учреждения (морфология тканей, паразитология, ботаника), учебные лаборатории медицинских и биологических специальностей, ветеринарную диагностику. Подходит для рутинного анализа окрашенных мазков и срезов, подсчета клеток, описания морфологии, учебных практикумов по гистологии и микробиологии. Бинокулярная насадка с углом наклона 45° и поворотом на 360° снижает нагрузку на шейный отдел и зрение при многочасовой работе, позволяет быстро показать препарат коллеге без перемещения микроскопа.

Конструкция и технологии

Металлический корпус обеспечивает стабильность при работе с координатным столиком и фокусировкой — отсутствие вибраций критично на увеличениях выше 400 крат. Бинокулярная насадка с межзрачковым расстоянием 54–75 мм и диоптрийной коррекцией ±6 D настраивается под индивидуальные особенности зрения оператора. Четыре ахроматических объектива 4x, 10x, 40xs (с пружинной защитой фронтальной линзы) и 100xs (масляный) закреплены в револьверном устройстве — смена кратности занимает секунды. Ахроматическая коррекция устраняет хроматические аберрации для двух длин волн (обычно синей и красной), обеспечивая резкое цветное изображение в центре поля зрения; по краям поля возможны остаточные искажения, что нормально для этого класса оптики.

Две пары окуляров WF10x и WFH20x расширяют гибкость настройки: WF10x дают широкое поле зрения 18 мм, удобное для поиска и обзора структур на малых увеличениях; WFH20x удваивают итоговую кратность, сужая поле зрения, но увеличивая детализацию. Светодиодная подсветка мощностью 3 Вт с регулировкой яркости работает от сети 220 В, обеспечивает равномерное освещение и не требует замены ламп. Три светофильтра (синий, зеленый, желтый) устанавливаются под конденсор для усиления контраста определенных окрасок: синий повышает контраст красных и оранжевых структур, зеленый — универсальный для большинства гистологических красителей, желтый — для препаратов с синими красителями.

Кому подойдет

Микроскоп рассчитан на пользователей с опытом работы с оптическими приборами: настройка освещения по Келеру, центрирование конденсора, работа с иммерсионным маслом, регулировка ирисовой диафрагмы требуют понимания принципов микроскопии. Подойдет лабораториям, где основной объем работы — окрашенные препараты в светлом поле, и не требуются специальные методы контрастирования (фазовый контраст, темное поле, поляризация). Для учебных учреждений это аппарат для продвинутых практикумов, где студенты уже освоили базовую микроскопию и переходят к систематической работе с гистологическими и микробиологическими объектами. Для частных пользователей — выбор тех, кто занимается микроскопией серьезно, готов работать с фиксированными и окрашенными образцами и нуждается в эргономике профессионального инструмента.

Что важно знать заранее

Микроскоп проходящего света требует тонкие прозрачные препараты на предметных стеклах — толстые или непрозрачные объекты не пропускают свет и не дадут изображения. Большинство биологических образцов нуждаются в фиксации, заливке, изготовлении срезов толщиной 5–20 мкм и окрашивании; бактериологические мазки и культуры простейших требуют фиксации и окраски. Неокрашенные живые клетки в светлом поле выглядят бесцветными и малоконтрастными — для их изучения потребовался бы микроскоп с фазовым контрастом, которого здесь нет.

Масляная иммерсия увеличивает разрешение, но требует нанесения специального масла между фронтальной линзой объектива и покровным стеклом препарата; после работы масло необходимо удалять с объектива и препарата мягкой салфеткой и растворителем, иначе оптика загрязнится. Рабочее расстояние объектива 100x составляет доли миллиметра — работа требует аккуратности, чтобы не повредить фронтальную линзу или препарат при фокусировке. Увеличение выше 1000 крат не добавляет новых деталей, но может быть удобно для комфортного рассмотрения структур на пределе разрешения.

Микроскоп не имеет встроенной камеры — наблюдение ведется визуально через окуляры. Для фото- и видеофиксации потребуется отдельная цифровая камера, устанавливаемая в окулярную трубку вместо одного из окуляров; это превращает бинокулярный режим в монокулярный на время съемки. Прибор питается от сети и весит более 5 кг — это стационарный инструмент, не предназначенный для полевых условий.

Комплектация

• Стойка микроскопа с основанием — металлический корпус со встроенной светодиодной подсветкой, конденсором и координатным столиком
• Бинокулярная насадка — поворотная на 360°, угол наклона 45°, регулировка межзрачкового расстояния и диоптрийная коррекция
• Ахроматические объективы 4x, 10x, 40xs, 100xs — полный набор для увеличений от 40 до 2000 крат, объектив 40xs с пружинной защитой, 100xs масляный иммерсионный
• Окуляры WF10x и WFH20x (парные) — две пары широкоугольных окуляров для гибкого выбора кратности и поля зрения
• Светофильтры синий, зеленый, желтый — для усиления контраста при работе с различными окрасками
• Флакон с иммерсионным маслом — для работы с объективом 100xs
• Пылезащитный чехол — для хранения
• Сетевой адаптер, шестигранный ключ, запасной предохранитель, инструкция, гарантийный талон

Комплект готов к работе сразу после распаковки. Для расширения возможностей потребуются предметные и покровные стекла, набор красителей (гематоксилин-эозин, метиленовый синий, по Граму — в зависимости от задач), бальзам или монтирующая среда для постоянных препаратов. Для фото- и видеофиксации — цифровая камера с посадочным диаметром 23.2 мм.

Рекомендуемые аксессуары

Предметные и покровные стекла — расходный материал для приготовления препаратов. Иммерсионное масло — дополнительный флакон, так как масло расходуется при регулярной работе с объективом 100x. Набор красителей — для окрашивания биологических образцов (выбор зависит от типа препаратов: гистологические, гематологические, бактериологические). Цифровая камера — для документирования наблюдений; устанавливается в окулярную трубку вместо окуляра. Препаровальный набор — если планируется самостоятельное изготовление срезов и препаратов.

Итог

Levenhuk 720B — устойчивый лабораторный инструмент для систематической работы с окрашенными препаратами в светлом поле. Бинокулярная эргономика, координатный столик, масляная иммерсия и точная фокусировка делают его пригодным для многочасовых исследований, рутинной диагностики и учебных практикумов продвинутого уровня. Ахроматическая оптика обеспечивает резкое изображение по центру поля зрения, достаточное для большинства стандартных лабораторных задач. Ограничение — только один метод контрастирования; для работы с живыми неокрашенными клетками, поляризующими структурами или флуоресцентными метками потребуется микроскоп с соответствующими методами. Для тех, кто работает с классическими гистологическими и микробиологическими окрасками, прибор предлагает функциональность профессионального уровня без избыточной сложности.
