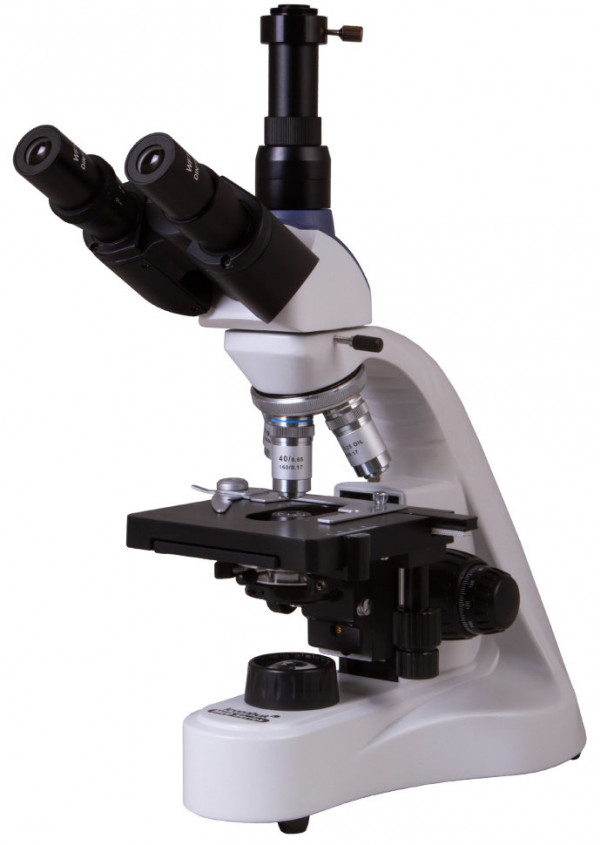

Микроскоп Levenhuk MED 10T, тринокулярный

Levenhuk MED 10T — лабораторный микроскоп с регистрацией Росздравнадзора и тринокулярной насадкой для диагностических исследований

Levenhuk MED 10T — биологический микроскоп проходящего света с диапазоном увеличения 40–1000 крат, ахроматической оптикой и тринокулярной насадкой. Модель зарегистрирована Росздравнадзором как медицинское изделие, что позволяет применять её в клинико-диагностических лабораториях, медицинских учреждениях и ветеринарных клиниках для исследований биологических образцов. Конструкция включает механический двуслойный предметный столик с препаратоводителем, конденсор Аббе с числовой апертурой 1,25, коаксиальную фокусировку с микрометрическим шагом и защиту оптики антигрибковым покрытием.

Что можно увидеть или сделать на практике

Метод наблюдения и что он дает

Микроскоп работает по методу светлого поля в проходящем свете: светодиодный источник мощностью 5 Вт расположен под предметным столиком, луч проходит через конденсор Аббе, препарат и объектив. Конденсор с числовой апертурой 1,25 и ирисовой диафрагмой позволяет согласовать освещение с апертурой объектива и получить высокое разрешение. Светлое поле — универсальный метод для окрашенных гистологических срезов, мазков крови, цитологических препаратов, микробиологических культур. Объектив 100xs с масляной иммерсией обеспечивает детализацию клеточных структур, ядер, бактерий. В комплект входят три цветных фильтра (синий, зеленый, желтый), устанавливаемые в держатель конденсора для повышения контраста при работе с определенными красителями.

Точность и повторяемость

Механический двуслойный предметный столик размером 125×130 мм перемещает препарат в горизонтальной плоскости на 70 мм в одном направлении и 50 мм в другом. Препаратоводитель фиксирует предметное стекло и позволяет плавно перемещать его под объективом, возвращаться к нужному участку препарата по координатам. Коаксиальная фокусировка разделена на грубую (диапазон 30 мм) и точную с шагом 0,002 мм — этого достаточно для прецизионной наводки на резкость при работе с тонкими срезами и на больших увеличениях. Тринокулярная насадка имеет отдельный вертикальный порт для установки цифровой камеры (камера приобретается отдельно), что позволяет документировать наблюдения, делать морфометрические измерения в программном обеспечении и одновременно продолжать визуальную работу через бинокулярную часть насадки.

Область применения

Регистрационное удостоверение Росздравнадзора подтверждает, что микроскоп соответствует требованиям к медицинским изделиям и может законно применяться в клинико-диагностических лабораториях для гистологических, цитологических, гематологических, микробиологических исследований. Модель подходит для рутинной диагностики в больницах, поликлиниках, ветеринарных клиниках, научно-исследовательских институтах медицинского и биологического профиля, учебных лабораторий медицинских и биологических вузов. Ахроматическая оптика обеспечивает достаточное качество изображения для стандартных диагностических задач, не требующих апохроматической коррекции.

Конструкция и технологии

Тринокулярная насадка поворачивается вокруг оси на 360° и наклонена под углом 30° к горизонтали — такой угол снижает нагрузку на шею при длительной работе. Бинокулярная визуальная часть позволяет регулировать межзрачковое расстояние в диапазоне 48–75 мм и имеет диоптрийную коррекцию ±5 диоптрий на одном из окуляров для компенсации разницы зрения между глазами. Широкопольные окуляры WF10x/18 мм дают поле зрения 18 мм в диаметре. Диаметр окулярной трубки — стандартные 23,2 мм.

Четыре ахроматических объектива (4x, 10x, 40xs, 100xs) закреплены в револьверном устройстве. Объективы 40xs и 100xs имеют пружинящие оправы, обозначенные индексом "s" (spring-loaded): при случайном контакте с препаратом фронтальная линза немного утапливается в корпус, защищая и объектив, и препарат от повреждения. Объектив 100xs предназначен для работы с иммерсионным маслом (флакон входит в комплект) — капля масла между фронтальной линзой и покровным стеклом устраняет потери света на границе стекло-воздух и повышает разрешающую способность. Рабочие расстояния объективов: 37,5 мм у 4x, 6,55 мм у 10x, 0,63 мм у 40xs, 0,2 мм у 100xs. Малое рабочее расстояние старших объективов — физическое следствие высокой кратности, требует аккуратности при фокусировке. Вся оптика защищена антигрибковым покрытием, что продлевает срок службы в условиях повышенной влажности лабораторных помещений.

Металлический корпус обеспечивает устойчивость и долговечность при интенсивной эксплуатации. Светодиодная подсветка с регулировкой яркости питается от сети 110–240 В, не требует замены ламп в течение многих лет эксплуатации и не нагревает препарат. Конденсор Аббе с числовой апертурой 1,25 и ирисовой диафрагмой позволяет управлять углом светового конуса и согласовывать его с апертурой используемого объектива — это основа получения высокого разрешения и контраста изображения.

Кому подойдет

Микроскоп ориентирован на специалистов клинико-диагностических лабораторий: врачей-лаборантов, гистологов, цитологов, микробиологов. Регистрация Росздравнадзора делает его законным инструментом для медицинских учреждений, где требуется документальное подтверждение статуса используемого оборудования. Модель подходит для учебных лабораторий медицинских и биологических факультетов вузов, где студенты осваивают методы микроскопии на реальных диагностических препаратах.

Тринокулярная конструкция востребована в лабораториях, где необходимо документировать результаты исследований, создавать цифровые архивы препаратов, проводить морфометрический анализ, использовать микроскоп для телемедицинских консультаций или демонстрации препаратов группе через проектор. Ахроматическая оптика — разумный выбор для рутинных исследований, где не требуется безукоризненная цветопередача апохроматов, но важна надежность, доступность и достаточное качество изображения.

Что важно знать заранее

Метод светлого поля требует подготовленных препаратов: тонкие срезы тканей толщиной несколько микрометров, окрашенные гистологическими красителями, или мазки на предметных стеклах с фиксацией и окраской. Прозрачные неокрашенные живые клетки в светлом поле видны плохо — для них нужны методы контрастирования (фазовый контраст, темное поле), которых в данной модели нет. Это микроскоп для работы с фиксированным окрашенным материалом.

Масляная иммерсия на объективе 100xs повышает разрешение, но требует навыка: после работы необходимо очистить фронтальную линзу объектива и покровное стекло препарата специальной салфеткой и растворителем (ксилол, толуол или специальные средства для очистки оптики). Остатки масла затвердевают и могут повредить оптику. Объектив 100xs нельзя использовать без масла — его оптическая схема рассчитана на иммерсионную среду.

Рабочее расстояние объективов 40xs (0,63 мм) и 100xs (0,2 мм) очень мало — расстояние между фронтальной линзой объектива и покровным стеклом препарата составляет доли миллиметра. При фокусировке на больших увеличениях необходимо смотреть сбоку на препарат и опускать объектив медленно, используя микрометрическую фокусировку, чтобы не раздавить покровное стекло. Пружинящие оправы снижают риск повреждения, но не отменяют необходимость аккуратной работы.

Цифровая камера в комплект не входит. Тринокулярный порт имеет диаметр 23,2 мм — подходят камеры с соответствующим посадочным диаметром или адаптером. При выборе камеры важно учитывать разрешение сенсора, размер пикселя, скорость передачи кадров и совместимость программного обеспечения с операционной системой компьютера.

Комплектация

• Стойка микроскопа с основанием — металлический корпус со встроенной подсветкой, фокусировочным механизмом и предметным столиком.
• Тринокулярная поворотная насадка — бинокулярная визуальная часть с наклоном 30° и вертикальный порт для камеры, вращение на 360°.
• Объективы ахроматические 4x, 10x, 40xs, 100xs — полный набор для диапазона увеличений 40–1000 крат, старшие объективы с пружинящими оправами, 100xs с масляной иммерсией, антигрибковое покрытие.
• Окуляры широкопольные WF10x/18 мм (2 шт.) — для визуального наблюдения через бинокулярную часть, антигрибковое покрытие.
• Конденсор Аббе N.A. 1,25 — с ирисовой диафрагмой и держателем фильтра для управления освещением.
• Цветные фильтры: синий, зеленый, желтый — для повышения контраста при работе с разными красителями.
• Флакон с иммерсионным маслом — для работы с объективом 100xs.
• Сетевой шнур питания, предохранители (2 шт.), пылезащитный чехол, инструкция по эксплуатации и гарантийный талон.

Комплект полный для начала работы: все необходимые объективы, окуляры, расходные материалы для иммерсии. Отсутствуют только препараты (предметные и покровные стекла, красители, фиксаторы) и цифровая камера, если требуется документирование.

Рекомендуемые аксессуары

Цифровая камера для микроскопов — для установки в тринокулярный порт, документирования препаратов, морфометрических измерений, создания цифрового архива. Выбирайте камеру с разрешением от 3 Мп для диагностических задач, от 5 Мп для детальной документации. Иммерсионное масло — расходный материал, который необходимо докупать по мере использования. Салфетки и средства для очистки оптики — для удаления иммерсионного масла с объектива и препаратов, обязательны при регулярной работе с объективом 100xs. Предметные и покровные стекла — если готовите препараты самостоятельно. Набор готовых микропрепаратов — для учебных лабораторий и освоения методики работы с микроскопом.

Итог

Levenhuk MED 10T — лабораторный биологический микроскоп с регистрацией Росздравнадзора для клинико-диагностических и учебных лабораторий. Тринокулярная насадка, механический столик с препаратоводителем, конденсор Аббе с высокой числовой апертурой, коаксиальная микрометрическая фокусировка и защита оптики антигрибковым покрытием обеспечивают точность, воспроизводимость и долговечность в условиях интенсивной эксплуатации. Ахроматическая оптика с диапазоном увеличения 40–1000 крат и масляной иммерсией достаточна для рутинных гистологических, цитологических, гематологических и микробиологических исследований по методу светлого поля.
