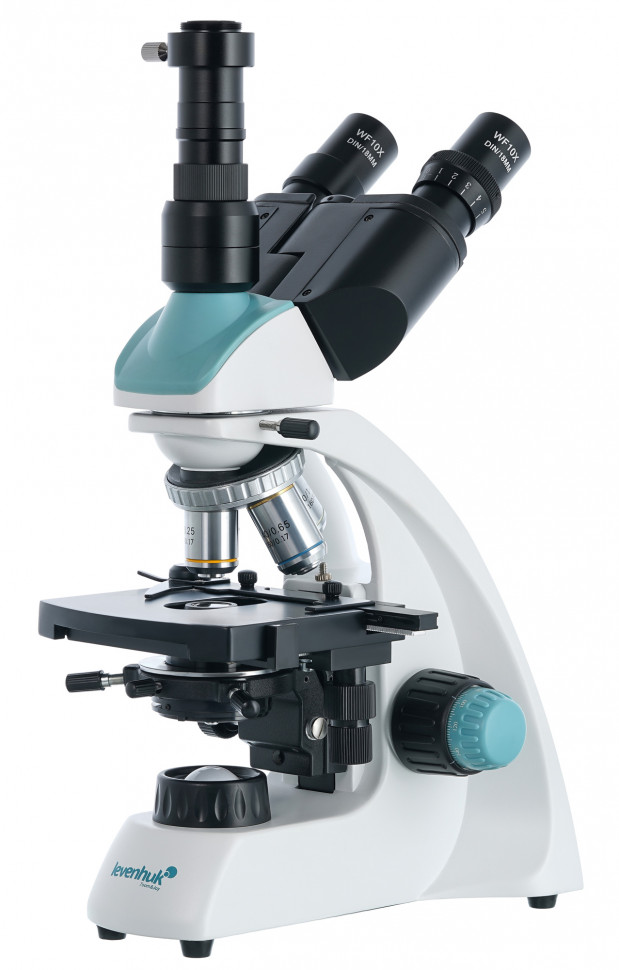

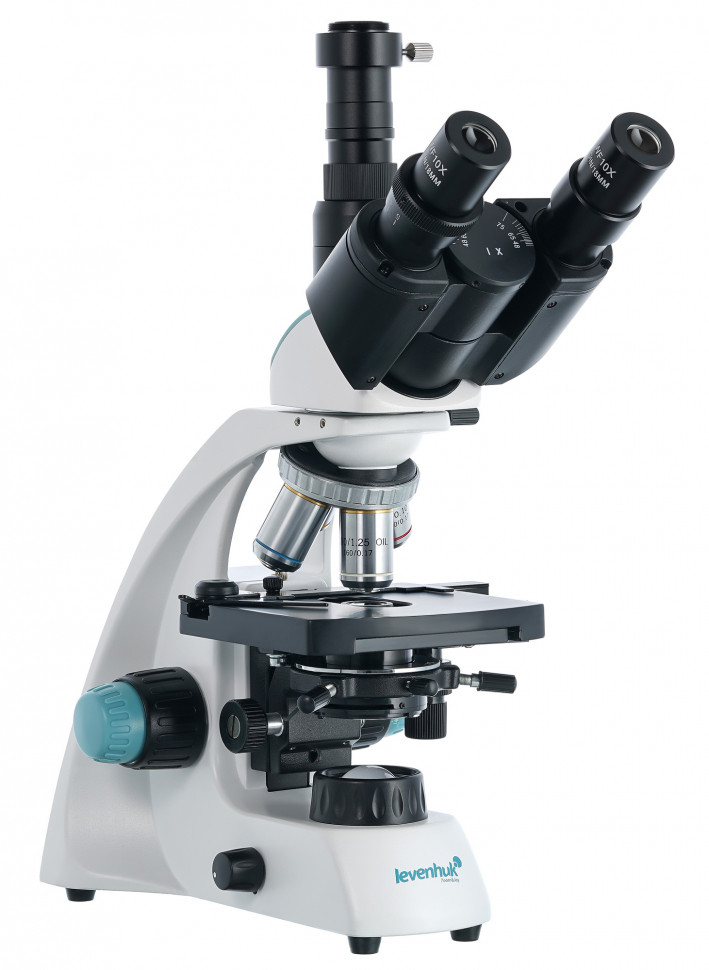

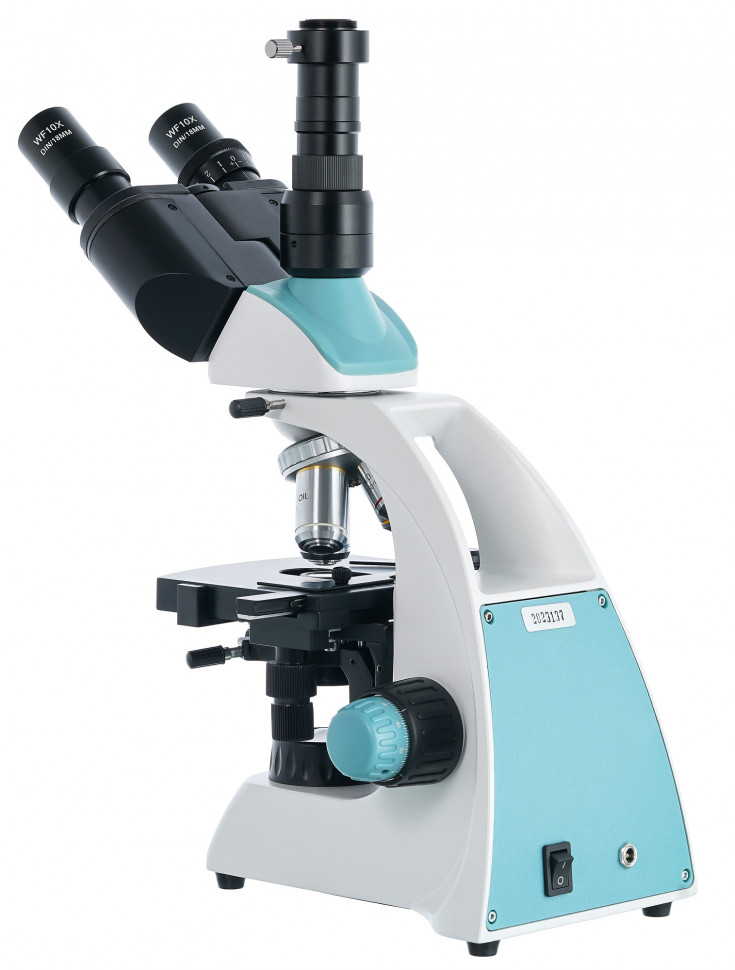

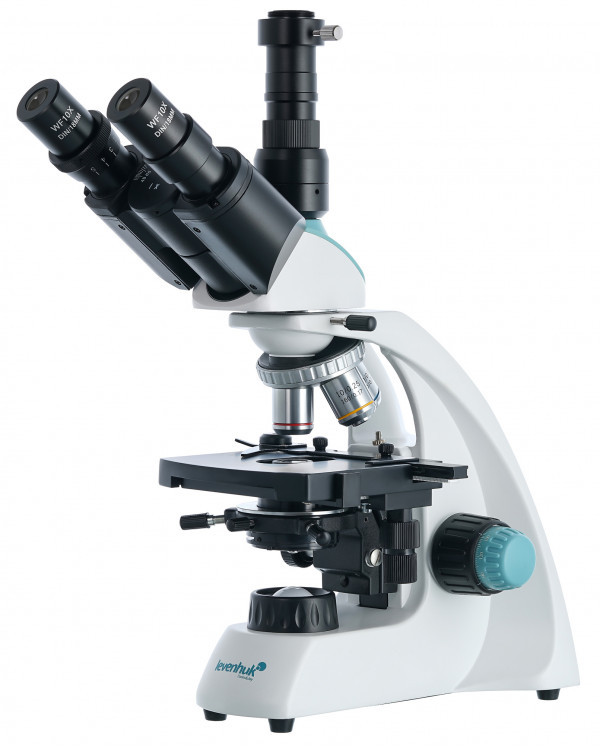

Микроскоп цифровой Levenhuk D400T, 3,1 Мпикс, тринокулярный

Levenhuk D400T — лабораторный микроскоп проходящего света с камерой 3,1 Мпикс и механическим столиком

Что можно увидеть или сделать на практике

Метод наблюдения и формат работы

Levenhuk D400T работает в режиме светлого поля — базовом методе для исследования окрашенных биологических препаратов. Проходящий свет от нижнего светодиода проходит через тонкий прозрачный образец на предметном стекле, окрашенные структуры поглощают часть светового потока и становятся видны на светлом фоне. Метод позволяет рассмотреть клеточное строение тканей, морфологию бактерий, форменные элементы крови, гистологические срезы.

Тринокулярная конструкция делит оптический тракт на два независимых канала: бинокулярный визуальный узел с двумя окулярами для прямого наблюдения глазами и отдельную вертикальную трубку для установки камеры. Такая схема позволяет одновременно наблюдать препарат через окуляры и фиксировать изображение на компьютер — оператор видит живую картину, не прерывая съёмку. Это удобно при длительных сеансах документирования, групповых занятиях, когда один исследователь работает визуально, а изображение параллельно выводится на экран для аудитории.

Съёмка и цифровая фиксация

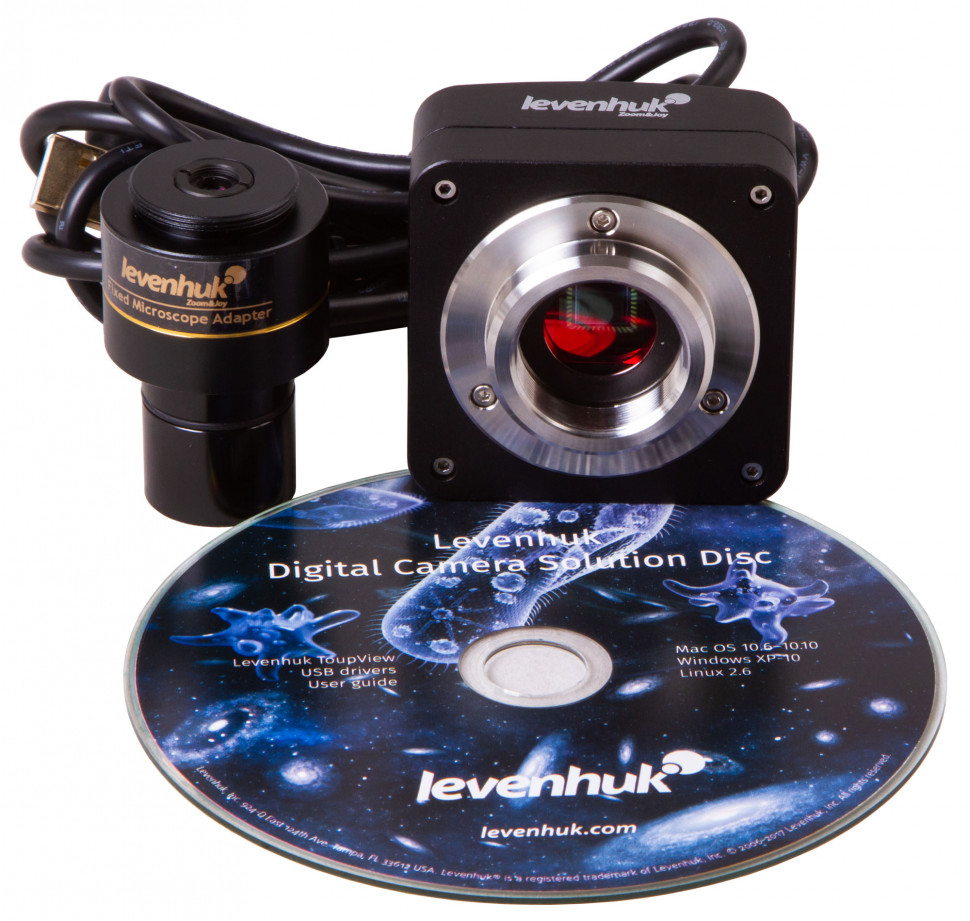

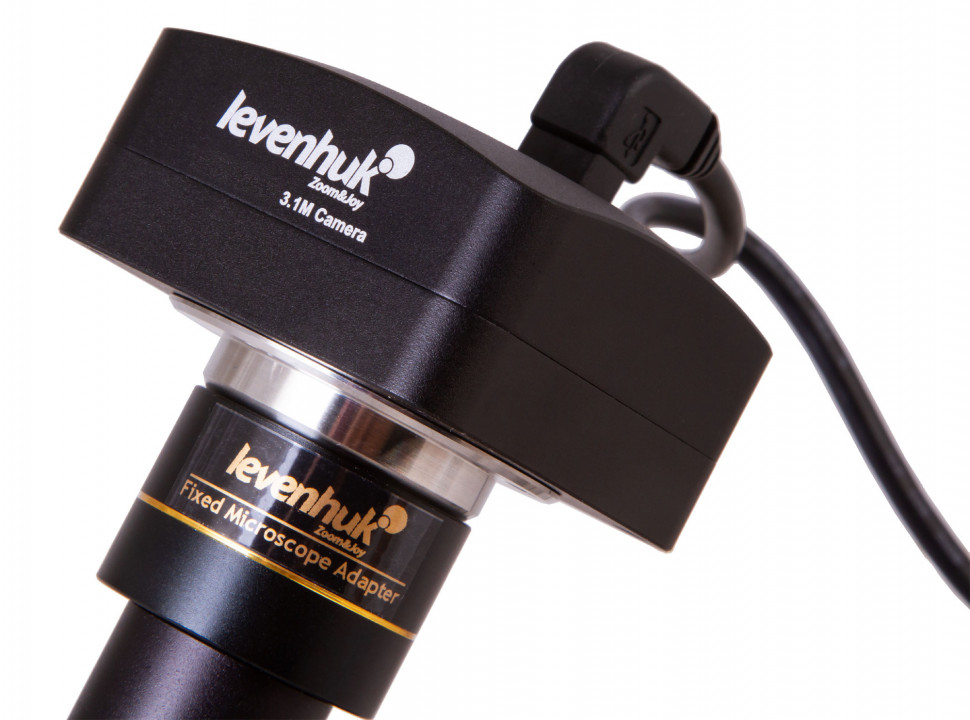

В комплект входит цифровая камера с разрешением 3,1 мегапикселя и максимальным размером кадра 2048×1536 пикселей. Камера устанавливается в отдельную окулярную трубку тринокулярной насадки через адаптер C-mount, подключается к компьютеру по USB 2.0 и получает питание через этот же кабель. Программное обеспечение LevenhukLite позволяет управлять экспозицией и балансом белого вручную или в автоматическом режиме, сохранять снимки в форматах jpg, bmp, png и записывать видео в wmv, avi, h264 или h265.

Разрешение 3,1 Мпикс достаточно для документирования морфологических признаков, создания отчётов, архивирования случаев. Частота до 11 кадров в секунду позволяет наблюдать за динамическими процессами в режиме реального времени на экране компьютера, хотя это не высокоскоростная съёмка. Детализацию итогового изображения определяет не только сенсор камеры, но и оптическая система микроскопа: при работе на увеличениях 400–1000× с масляной иммерсией качество ахроматических объективов и числовая апертура конденсора играют решающую роль.

Точность и повторяемость

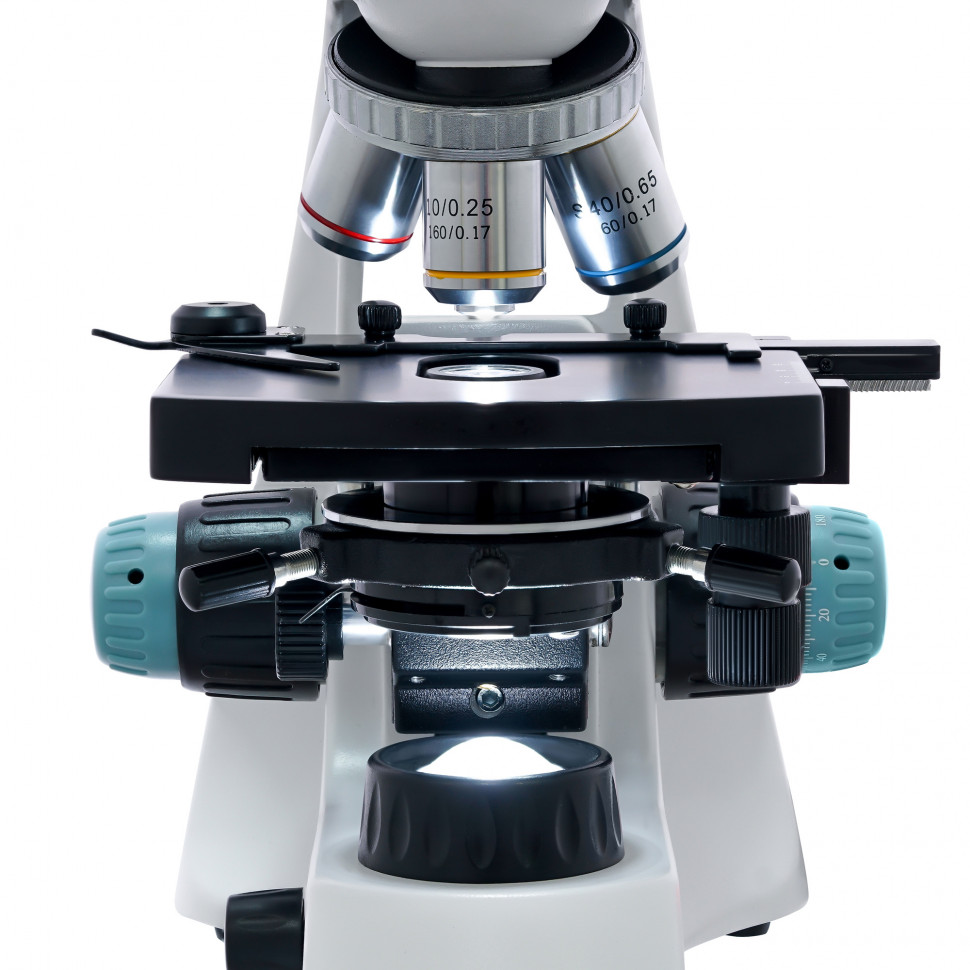

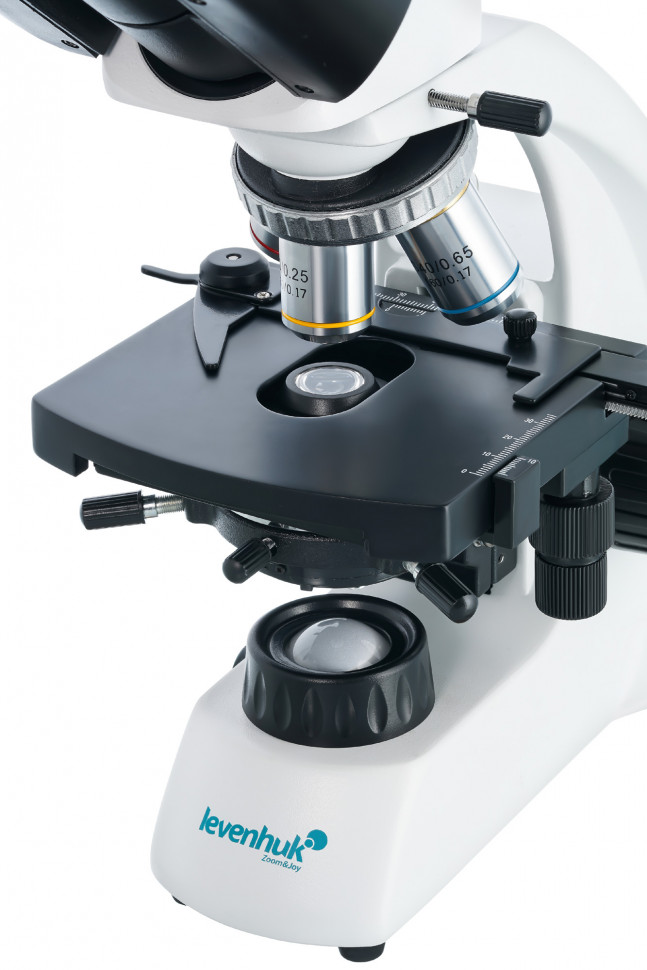

Механический двуслойный предметный столик размером 115×110 мм оснащён препаратоводителем с диапазоном перемещения 55×20 мм. Координаты положения препарата считываются с двух нониусных шкал, что позволяет вернуться к нужному участку образца через время или передать точную локализацию структуры коллеге. Это важно при скрининге большой площади препарата, многоэтапных исследованиях, контроле качества серийных образцов.

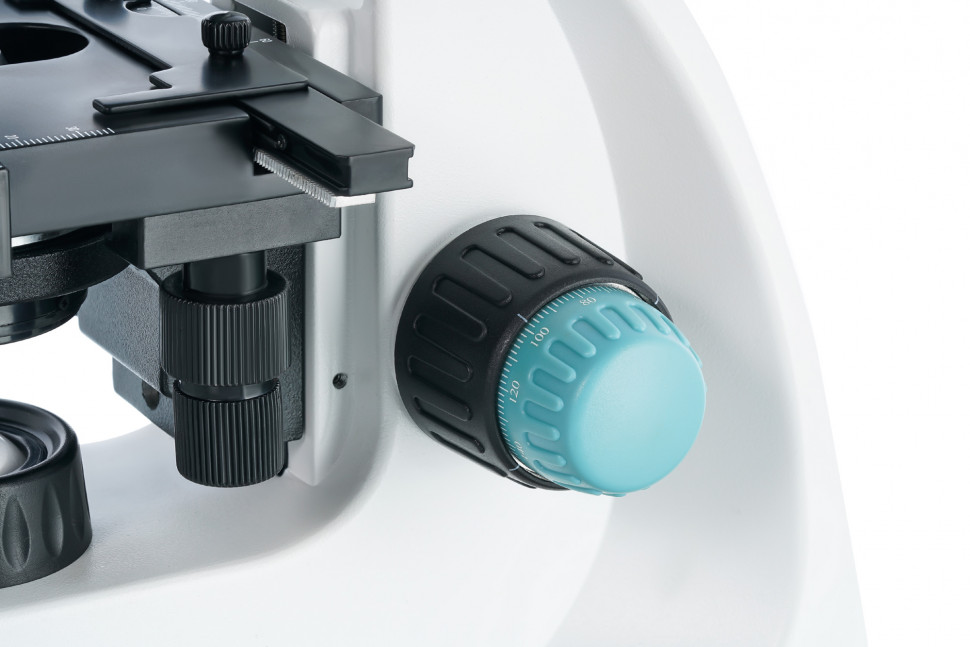

Коаксиальная фокусировка разделена на грубую наводку с диапазоном 12 мм и точную с шагом 0,002 мм. Такая точность необходима при работе с тонкими срезами на больших увеличениях, когда глубина резкости объектива 100× измеряется долями микрометра. Конденсор Аббе с числовой апертурой 1,25 и ирисовой диафрагмой согласован с апертурой объективов и обеспечивает разрешающую способность, достаточную для различения структур размером около 0,2–0,3 мкм при использовании масляной иммерсии.

Область применения

Микроскоп предназначен для лабораторных и медицинских исследований: клинической диагностики в гематологии, микробиологии, цитологии, гистологии, учебного процесса в медицинских вузах и колледжах, научных работ, где требуется морфологический анализ окрашенных препаратов. Комплектная камера расширяет возможности документирования результатов, создания цифровых архивов, дистанционных консультаций.

Конструкция и технологии

В основе оптической системы — широкопольные ахроматические объективы 4×, 10×, 40× и 100×, установленные в четырёхпозиционное револьверное устройство. Объективы 40× и 100× имеют пружинящие оправы, защищающие фронтальную линзу от повреждения при случайном столкновении с препаратом. Объектив 100× рассчитан на работу с иммерсионным маслом — капля масла между фронтальной линзой и покровным стеклом устраняет потери света на границе стекло-воздух и повышает числовую апертуру системы, что критично для достижения увеличения 1000× с сохранением разрешающей способности. Флакон иммерсионного масла входит в комплект.

Ахроматическая коррекция объективов устраняет хроматические аберрации для двух длин волн (обычно синей и красной части спектра), но не обеспечивает идеальной плоскостности поля зрения и полной цветопередачи, как это делают планахроматы или апохроматы. На практике это означает, что при визуальной работе края поля могут быть менее резкими, чем центр, а при фотосъёмке возможны лёгкие цветовые искажения по периферии кадра. Для рутинных лабораторных задач и учебных целей такой уровень коррекции достаточен.

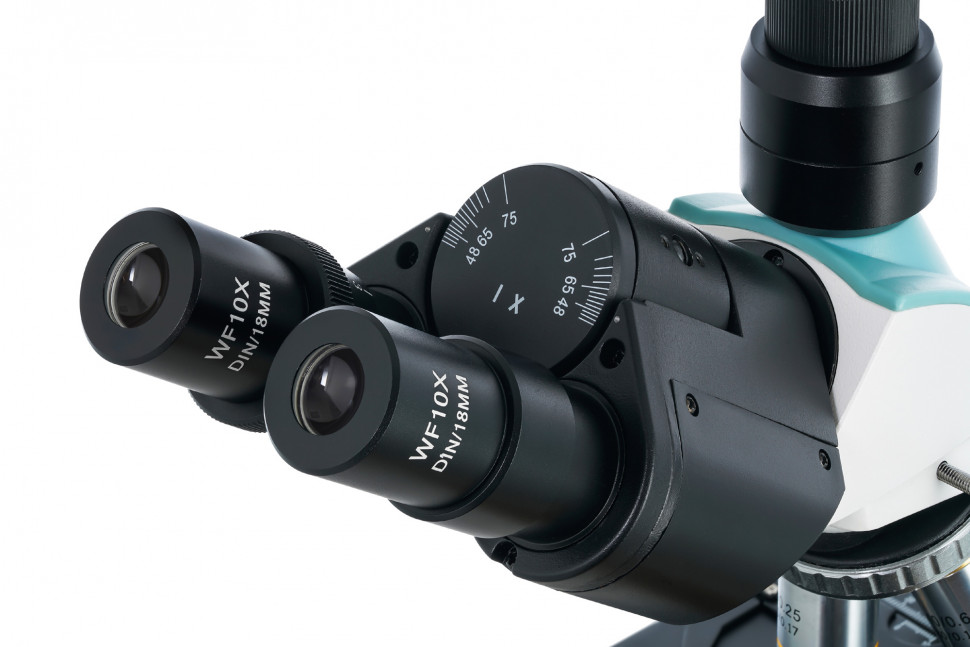

Окуляры WF10× (широкопольные, кратность 10×, поле зрения 18 мм) обеспечивают комфортное визуальное наблюдение с увеличением от 40× до 1000× в зависимости от выбранного объектива. Бинокулярная часть насадки имеет регулировку межзрачкового расстояния от 48 до 75 мм и диоптрийную коррекцию ±5 диоптрий на каждом окуляре, что позволяет адаптировать прибор под индивидуальные особенности зрения исследователя. Насадка поворачивается на 360° вокруг вертикальной оси и фиксируется под углом 30° к горизонту для эргономичной работы в положении сидя.

Нижнее освещение построено на светодиоде мощностью 1 Вт с коллектором. Коллектор собирает свет от источника и направляет параллельный пучок на конденсор, что повышает равномерность освещения поля зрения. Яркость регулируется электронным диммером. Ирисовая диафрагма конденсора позволяет управлять углом светового конуса и контрастом изображения: прикрытие диафрагмы увеличивает контраст, но снижает разрешение, полное открытие даёт максимальную разрешающую способность при меньшем контрасте. В комплект входят три светофильтра (синий, зелёный, жёлтый), устанавливаемые в держатель под конденсором для коррекции цветовой температуры или выделения специфических структур при визуальной работе.

Корпус выполнен из металла, что обеспечивает жёсткость конструкции и стабильность настроек при транспортировке или вибрации на рабочем месте. Прибор может работать от сети переменного тока 110–220 В через адаптер (входит в комплект) или автономно от трёх батареек типа AA, что удобно при полевых исследованиях или работе в местах без стабильного электроснабжения.

Кому подойдет

Микроскоп ориентирован на опытных пользователей, работающих с окрашенными биологическими препаратами: лаборантов клинико-диагностических лабораторий, преподавателей и студентов медицинских специальностей, научных сотрудников в области микробиологии, паразитологии, гистологии. Требуется понимание принципов пробоподготовки для светлого поля, навыки работы с масляной иммерсией, базовое умение настраивать конденсор и диафрагму для оптимального освещения по Кёлеру.

Комплектная камера делает прибор готовым решением для организаций, где требуется цифровая фиксация результатов без покупки дополнительного оборудования. Тринокулярная конструкция удобна для учебных аудиторий, где преподаватель одновременно наблюдает препарат и транслирует изображение на проектор, а также для лабораторий, практикующих архивирование микрофотографий или телемедицинские консультации.

Что важно знать заранее

Метод светлого поля требует, чтобы образец был тонким, прозрачным и, как правило, окрашенным. Неокрашенные живые клетки в водной среде (культуры тканей, подвижные микроорганизмы) будут почти невидимы из-за низкого естественного контраста — для их наблюдения нужны методы фазового контраста или тёмного поля, которых в данной модели нет. Если задача включает работу с нативными неокрашенными препаратами, потребуется другой тип микроскопа.

Максимальное увеличение 1000× достигается только при использовании объектива 100× с иммерсионным маслом. Работа с иммерсией требует нанесения капли масла на покровное стекло препарата, погружения фронтальной линзы объектива в эту каплю и последующей очистки оптики после каждого сеанса. Пренебрежение очисткой приводит к засыханию масла на линзах и необратимому снижению качества изображения. Объектив 40× работает без иммерсии («сухой»), даёт увеличение 400× и подходит для большинства рутинных задач.

Разрешение камеры 3,1 Мпикс позволяет создавать снимки размером 2048×1536 пикселей — этого достаточно для печати формата 10×15 см с хорошим качеством или просмотра на мониторе Full HD. Для научных публикаций высокого уровня или создания крупноформатных постеров может потребоваться камера с бóльшим разрешением, которую можно приобрести отдельно и установить в ту же тринокулярную трубку.

Программное обеспечение LevenhukLite совместимо с Windows 8/10/11, Mac OS X и Linux. Для Windows интерфейс доступен на русском языке, для Mac и Linux — только на английском. Системные требования минимальны: процессор от Intel Core 2 с частотой 2,8 ГГц, 2 ГБ оперативной памяти, порт USB 2.0. При работе с видеозаписью в форматах h264 и h265 требуется Windows 8 или выше.

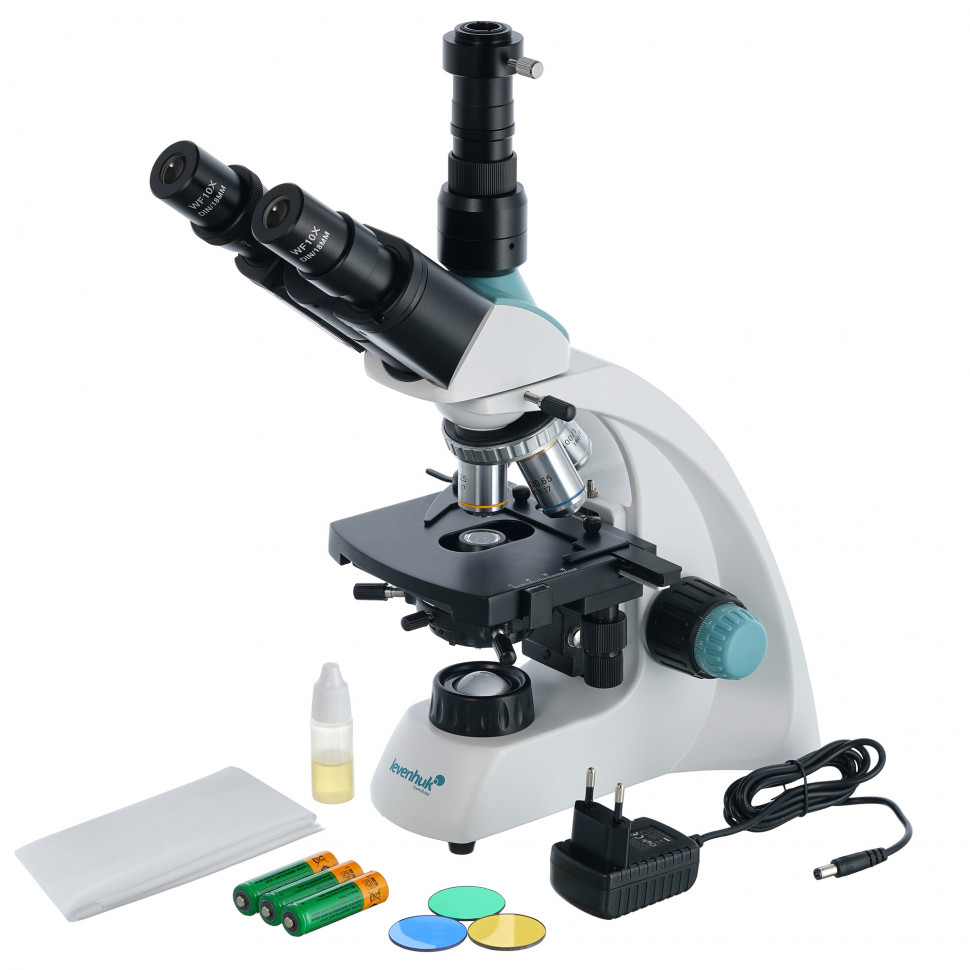

Комплектация

Микроскоп — базовый оптико-механический блок с тринокулярной насадкой, револьвером, предметным столиком, фокусировкой и встроенной подсветкой.

Ахроматические объективы 4×, 10×, 40×s (пружинный), 100×s (пружинный, масляный) — полный набор для увеличений от 40× до 1000×, объектив 100× требует иммерсионного масла.

Окуляры WF10×/18 мм (2 шт.) — широкопольные окуляры для визуального наблюдения.

Конденсор Аббе N.A. 1,25 с ирисовой диафрагмой и держателем фильтра — обеспечивает разрешающую способность системы, диафрагма управляет контрастом.

Цифровая камера 3,1 Мпикс — устанавливается в тринокулярную трубку, подключается по USB 2.0.

Адаптер для камеры и крепление C-mount — для установки камеры в окулярную трубку.

USB-кабель для камеры и диск с программным обеспечением LevenhukLite — для подключения камеры к компьютеру и обработки изображений.

Флакон с иммерсионным маслом — для работы с объективом 100× на максимальном увеличении.

Фильтры: синий, зелёный, жёлтый — устанавливаются в держатель конденсора для коррекции освещения.

Шнур питания, пылезащитный чехол, инструкция и гарантийный талон.

Комплект полностью готов к работе. Для начала исследований потребуются только готовые или самостоятельно изготовленные препараты на предметных стёклах.

Рекомендуемые аксессуары

Предметные и покровные стёкла — расходный материал для приготовления временных и постоянных препаратов.

Набор для приготовления микропрепаратов — пинцеты, скальпели, иглы препаровальные, пипетки для переноса образцов и красителей.

Красители для биологических препаратов — метиленовый синий, фуксин, раствор Люголя, гематоксилин-эозин для гистологии.

Салфетки для оптики и очищающая жидкость — для ухода за объективами после работы с иммерсионным маслом.

Готовые наборы микропрепаратов — для учебных целей или калибровки системы.

Итог

Levenhuk D400T — лабораторный микроскоп проходящего света с комплектной цифровой камерой, сочетающий визуальное наблюдение через бинокулярную насадку и одновременную фиксацию изображения на компьютер. Механический предметный столик с нониусными шкалами, конденсор Аббе с апертурой 1,25, точная фокусировка и масляная иммерсия до 1000× обеспечивают уровень точности и разрешения, необходимый для клинико-диагностических лабораторий, учебных медицинских учреждений и научных исследований в области морфологии. Метод светлого поля ограничивает применение окрашенными препаратами, но для этого типа объектов прибор даёт воспроизводимые результаты и готовое решение для документирования без покупки дополнительного оборудования.
