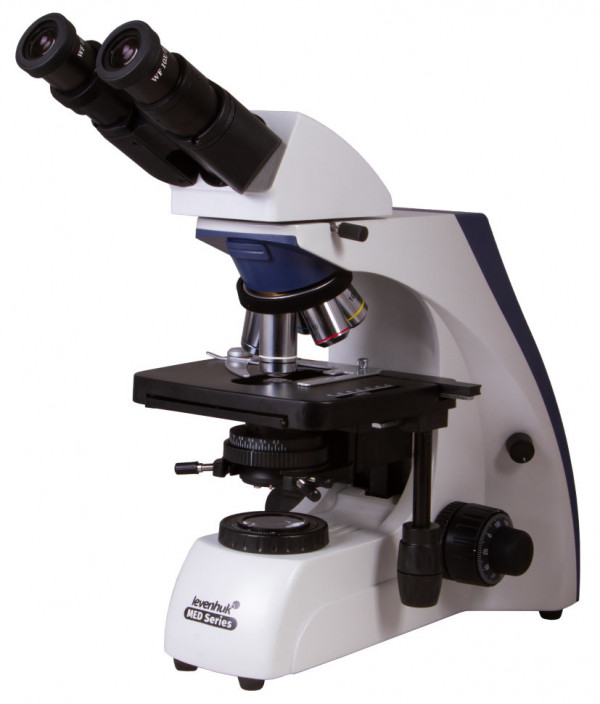

Микроскоп Levenhuk MED 35B, бинокулярный

Levenhuk MED 35B — лабораторный микроскоп с планахроматической оптикой и освещением по Кёлеру

Levenhuk MED 35B — бинокулярный лабораторный микроскоп проходящего света с планахроматическими объективами, скорректированными на бесконечность, механическим препаратоводителем и освещением по Кёлеру. Диапазон увеличения от 40 до 1000 крат, пятипозиционный револьвер с масляным иммерсионным объективом 100xs. Прибор зарегистрирован Росздравнадзором как медицинское изделие и предназначен для морфологических исследований в клинико-диагностических, патоморфологических, гематологических и микробиологических лабораториях.

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

Микроскоп работает в светлом поле проходящего света — классическом методе для окрашенных биологических препаратов. Конденсор Аббе с числовой апертурой 1,25 и планахроматические объективы обеспечивают разрешение порядка 0,27 мкм на масляной иммерсии, что достаточно для визуализации эритроцитов, лейкоцитов, тромбоцитов, бактериальных клеток, тканевых структур в гистологических срезах. Освещение по Кёлеру создаёт равномерное поле без бликов и теней от источника света, что критично для корректной оценки морфологии клеток и точной цветопередачи окрашенных препаратов. Три комплектных светофильтра (синий, зелёный, жёлтый) позволяют усилить контраст специфических структур и адаптировать цветовую температуру под используемые красители.

Точность и повторяемость

Механический двуслойный предметный столик с препаратоводителем обеспечивает точное позиционирование образца с диапазоном перемещения 80×50 мм. Коаксиальная фокусировка разделена на грубую (шаг 0,5 мм) и точную (шаг 0,002 мм) настройку с зубчато-реечным механизмом и общим ходом 20 мм, что позволяет фокусироваться на заданной структуре с воспроизводимостью в пределах 2 мкм. Оптическая система, скорректированная на бесконечность, исключает хроматические аберрации и обеспечивает плоское поле изображения по всей площади наблюдения — край препарата остаётся в фокусе одновременно с центром. Эта конструкция позволяет встраивать в оптический тракт дополнительные модули (поляризаторы, флуоресцентные осветители, камерные адаптеры) без пересчёта оптической схемы и потери качества изображения.

Область применения

Регистрация Росздравнадзором подтверждает соответствие прибора требованиям к медицинским изделиям и разрешает его применение в клинико-диагностических лабораториях для исследований биологических материалов человека: мазков крови, пунктатов костного мозга, цитологических и гистологических препаратов, мазков-отпечатков, микробиологических культур. Помимо клинической диагностики микроскоп применим в научных исследованиях биологии клетки, паразитологии, ветеринарии, микробиологии пищевых производств — везде, где требуется морфологический анализ окрашенных препаратов на уровне клеточных структур.

Конструкция и технологии

Планахроматические объективы 4x, 10x, 40xs, 60xs и 100xs (масляный) корригированы на бесконечность и защищены антигрибковым покрытием. Три объектива высоких увеличений (40xs, 60xs, 100xs) снабжены пружинящими оправами, предотвращающими повреждение фронтальной линзы и препарата при случайном контакте. Широкопольные окуляры WF10x/22 мм с полем зрения 22 мм также имеют антигрибковое покрытие и диоптрийную коррекцию ±5D, компенсирующую индивидуальные особенности зрения оператора. Бинокулярная насадка наклонена на 30° для снижения нагрузки на шейный отдел при длительной работе, межзрачковое расстояние регулируется от 48 до 75 мм, насадка поворачивается на 360° для быстрой передачи визуального контроля другому специалисту без перемещения прибора.

Конденсор Аббе с числовой апертурой 1,25 и ирисовой диафрагмой позволяет согласовать апертуру освещения с апертурой объектива, что необходимо для реализации метода Кёлера. В оптическом тракте установлен коллектор, формирующий параллельный пучок света и обеспечивающий равномерность освещения по всему полю. Галогенная лампа 12 В/30 Вт с регулировкой яркости даёт непрерывный спектр, близкий к дневному свету, что важно для корректной передачи цвета окрашенных структур. Металлический корпус обеспечивает жёсткость конструкции и устойчивость к вибрациям.

Кому подойдет

Levenhuk MED 35B ориентирован на специалистов клинико-диагностических лабораторий, патоморфологов, гематологов, цитологов, микробиологов — тех, кто работает с окрашенными препаратами и требует воспроизводимости результатов в рамках стандартизированных протоколов исследований. Прибор подходит для медицинских организаций, которым необходим микроскоп с регистрационным удостоверением для законного проведения лабораторных исследований биоматериалов человека. Также микроскоп применим в научно-исследовательских лабораториях биологического и медицинского профиля, ветеринарных клиниках, учебных центрах подготовки лабораторных специалистов.

Работа с прибором требует навыков настройки освещения по Кёлеру, понимания взаимосвязи апертуры конденсора и объектива, опыта приготовления и окрашивания микропрепаратов. Уровень сложности настройки высокий — это не учебный микроскоп с фиксированными параметрами, а инструмент, допускающий и требующий точной юстировки оптического тракта под конкретную задачу.

Что важно знать заранее

Микроскоп работает исключительно с тонкими прозрачными препаратами на предметных стёклах — проходящий свет требует, чтобы образец пропускал излучение. Для большинства биологических тканей это означает необходимость фиксации, заливки, изготовления срезов толщиной 5–10 мкм и окрашивания. Неокрашенные живые клетки в светлом поле практически невидимы из-за низкого собственного контраста — метод не предназначен для наблюдения нативных препаратов без специальной пробоподготовки.

Освещение по Кёлеру даёт максимальное качество изображения только при корректной настройке: центрирование конденсора, фокусировка апертурной диафрагмы, согласование апертур конденсора и объектива. Эта процедура не интуитивна и занимает время при первом знакомстве с прибором. Галогенная лампа имеет ограниченный ресурс (порядка 50–100 часов непрерывной работы на максимальной яркости) и требует периодической замены. Прибор питается от сети переменного тока 100–240 В — автономная работа невозможна.

Объектив 100xs работает с иммерсионным маслом, которое наносится на покровное стекло препарата. После работы масло необходимо удалить с фронтальной линзы объектива специальной салфеткой и растворителем — остатки масла затвердевают и снижают качество изображения. Пружинящие оправы объективов высоких увеличений защищают оптику от повреждений, но требуют контроля усилия при фокусировке — избыточное давление на препарат может раздавить покровное стекло.

Комплектация

• Стойка микроскопа с основанием — металлический корпус с встроенной оптикой, механикой фокусировки и осветительной системой.
• Бинокулярная насадка — поворотная на 360°, наклон 30°, регулировка межзрачкового расстояния 48–75 мм.
• Объективы планахроматические 4x, 10x, 40xs, 60xs, 100xs — пять объективов, скорректированных на бесконечность, с антигрибковым покрытием; три старших с пружинящими оправами, объектив 100xs масляный иммерсионный.
• Окуляры WF10x/22 мм (2 шт.) — широкопольные с антигрибковым покрытием и диоптрийной коррекцией.
• Конденсор Аббе N.A. 1,25 с ирисовой диафрагмой — обеспечивает высокую разрешающую способность и настройку освещения по Кёлеру.
• Светофильтры: синий, зелёный, жёлтый — для коррекции цветовой температуры и усиления контраста специфических структур.
• Иммерсионное масло — флакон для работы с объективом 100xs.
• Сетевой шнур, предохранители (2 шт.), пылезащитный чехол, документация — стандартные комплектующие для эксплуатации и хранения.

Комплект полностью готов к началу работы после настройки освещения. В первую очередь потребуются предметные и покровные стёкла, набор красителей (гематоксилин-эозин, по Романовскому-Гимзе, по Граму — в зависимости от типа исследований), среды для заключения препаратов. При активной работе с иммерсией — запас иммерсионного масла и салфетки для очистки оптики.

Рекомендуемые аксессуары

Цифровая камера для микроскопа устанавливается в окулярную трубку вместо одного окуляра (в тринокулярных модификациях — в отдельный порт) и позволяет фиксировать изображение, проводить морфометрические измерения в специализированном ПО, архивировать результаты исследований, готовить иллюстрации для отчётов и публикаций.

Предметные стёкла с матовым полем для маркировки образцов, покровные стёкла толщиной 0,17 мм (стандарт для объективов, корригированных на покровное стекло), держатели для окрашивания препаратов, кюветы Коплина, среды для заключения — базовые расходные материалы для приготовления препаратов.

Запасная галогенная лампа 12 В/30 Вт — расходный элемент с ограниченным ресурсом, имеет смысл держать в запасе для непрерывности работы лаборатории.

Салфетки для оптики и чистящий раствор — для ухода за иммерсионным объективом и другими оптическими поверхностями без царапин и разводов.

Итог

Levenhuk MED 35B — профессиональный лабораторный микроскоп с планахроматической оптикой, освещением по Кёлеру и регистрацией как медицинское изделие. Конструкция обеспечивает высокое разрешение, плоское поле изображения, воспроизводимость результатов и возможность дальнейшего расширения функционала за счёт infinity-системы. Прибор требует навыков настройки и работы с окрашенными препаратами, но взамен даёт уровень качества изображения и точности, необходимый для клинической диагностики и научных исследований.
