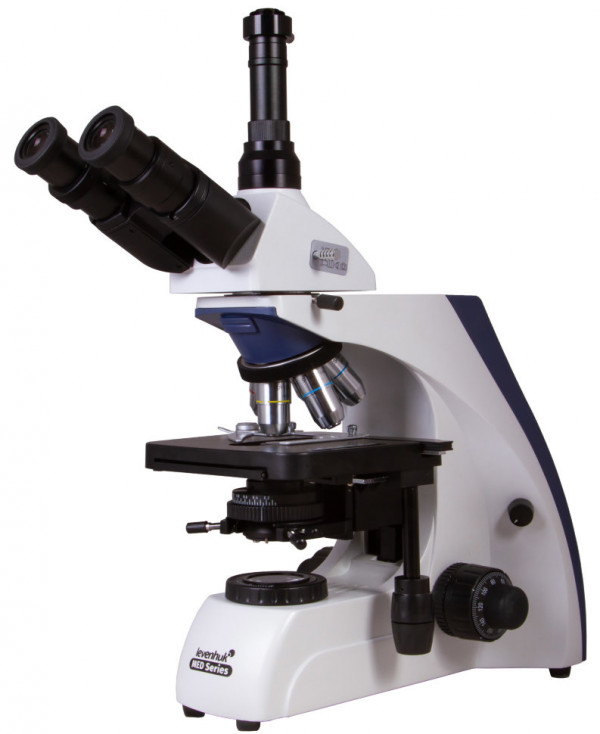

Микроскоп Levenhuk MED 30T, тринокулярный

Levenhuk MED 30T — лабораторный микроскоп с тринокулярной насадкой и регистрацией Росздравнадзора

Levenhuk MED 30T — профессиональный биологический микроскоп проходящего света с полупланахроматической оптикой, скорректированной на бесконечность, тринокулярной насадкой и регистрационным удостоверением Росздравнадзора. Диапазон увеличения 40–1000 крат покрывает основные задачи клинико-диагностических лабораторий, научных институтов и медицинских учреждений. Оптическая система позволяет встраивать дополнительные модули между объективом и окуляром без потери качества изображения, механический столик с препаратоводителем обеспечивает точное позиционирование образца, а освещение по Кёлеру гарантирует равномерность поля зрения при любом увеличении.

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

Микроскоп работает в режиме светлого поля при проходящем свете — классическом методе для окрашенных гистологических срезов, мазков крови, бактериологических препаратов. Конденсор Аббе с числовой апертурой 1,25 и ирисовой диафрагмой формирует световой конус, согласованный с апертурой объектива, что критично для реализации разрешающей способности на больших увеличениях. Три светофильтра в комплекте (синий, зеленый, желтый) повышают контраст структур, окрашенных соответствующими красителями. Освещение по Кёлеру устраняет неравномерность поля зрения и артефакты от нити накала, что обязательно для корректной морфометрии и фотодокументирования.

Точность и повторяемость

Механический двуслойный столик с препаратоводителем перемещает образец в пределах 80 × 50 мм с воспроизводимостью позиции — это позволяет возвращаться к заданной области препарата, фиксировать координаты находок и проводить серийный просмотр стандартизованных полей зрения. Коаксиальная фокусировка с грубой наводкой (шаг 0,5 мм) и микрометрической точной (шаг 0,002 мм) обеспечивает уверенную работу с иммерсионным объективом 100x, где глубина резкости не превышает долей микрометра. Оптика, скорректированная на бесконечность, сохраняет фокусное расстояние и качество изображения при установке промежуточных модулей — поляризаторов, слайдеров с дифракционными элементами, эпифлуоресцентных осветителей.

Область применения

Наличие регистрационного удостоверения Росздравнадзора означает, что микроскоп прошел процедуру государственной регистрации как медицинское изделие и может применяться в клинико-диагностических лабораториях медицинских организаций для исследований биологического материала человека — гистологических срезов, цитологических мазков, гематологических препаратов, микробиологических культур. Тринокулярная насадка с делителем светового потока позволяет устанавливать цифровую камеру для архивирования изображений, консультаций, подготовки заключений без прерывания визуального контроля через бинокулярную часть. Модульная конструкция делает прибор пригодным для учебного процесса в медицинских вузах, научных исследований в биологии, микробиологии, ветеринарии.

Конструкция и технологии

Полупланахроматические объективы Infinity SemiPlan корректируют хроматическую аберрацию в видимом диапазоне и выравнивают поле зрения по всей площади — периферия остается резкой без перефокусировки, что важно при сканировании препарата и съемке. Объективы 40x, 60x и 100x снабжены пружинными оправами, защищающими фронтальную линзу от повреждения при случайном контакте с предметным стеклом. Объектив 100x масляный — работа с иммерсионным маслом заполняет воздушный промежуток между фронтальной линзой и покровным стеклом, устраняя потери на отражение и преломление, что обеспечивает максимальную числовую апертуру и разрешение, необходимые для визуализации бактерий, клеточных органелл, тонких структур ядра.

Тринокулярная насадка поворачивается на 360° вокруг оси, что позволяет ориентировать окуляры под руку каждого из нескольких исследователей при групповой работе без перемещения самого микроскопа. Угол наклона 30° снижает нагрузку на шейный отдел позвоночника при многочасовом просмотре. Межзрачковое расстояние регулируется в диапазоне 48–75 мм, диоптрийная коррекция ±5 диоптрий на левом окуляре компенсирует различия рефракции глаз оператора. Широкопольные окуляры WF10x с полем зрения 22 мм дают обзорную картину при малых увеличениях и комфортный размер рабочей области при больших. Вертикальная трубка для камеры имеет диаметр 23,2 мм, бинокулярная часть — 30 мм.

Металлический корпус обеспечивает жесткость конструкции и стабильность юстировки при транспортировке между кабинетами. Светодиодная подсветка мощностью 3 Вт с коллектором и дополнительной линзой создает равномерный световой поток, достаточный для работы с затемненными препаратами и объективами с высокой апертурой. Регулировка яркости позволяет подбирать оптимальный уровень освещения под конкретный образец, избегая засветки камеры или перегрева препарата. Питание от сети 100–240 В с автоматическим определением напряжения исключает необходимость переключения при использовании в разных странах.

Кому подойдет

Микроскоп предназначен для специалистов клинико-диагностических лабораторий, выполняющих рутинные и специализированные исследования биологического материала — гистологов, цитологов, гематологов, микробиологов. Регистрационное удостоверение Росздравнадзора делает прибор легитимным инструментом медицинской диагностики, что критично для государственных и частных медицинских организаций. Тринокулярная насадка востребована там, где требуется документирование находок для архива, консилиумов, публикаций.

Подойдет научным лабораториям биологического и медицинского профиля, где ведутся исследования на клеточном и тканевом уровне, но не требуются специализированные методы контрастирования — фазовый контраст, темное поле, флуоресценция. Модульная конструкция с infinity-оптикой оставляет возможность последующего расширения функционала. В учебном процессе медицинских и биологических вузов прибор может использоваться как демонстрационный — преподаватель работает с бинокулярной частью, студенты наблюдают изображение с камеры на экране.

Что важно знать заранее

Прибор требует предварительной настройки освещения по Кёлеру перед началом работы — эта процедура занимает несколько минут, но обязательна для получения корректного изображения. Без навыка юстировки конденсора и полевой диафрагмы возможны артефакты, неравномерность освещения, потеря контраста. Производитель относит уровень сложности настройки к категории "сложно" — инструмент ориентирован на подготовленных пользователей.

Метод светлого поля требует окрашенных или естественно пигментированных препаратов — бесцветные прозрачные структуры (живые клетки, бактерии без окраски) дают слабый контраст. Для таких объектов понадобятся методы фазового контраста или темного поля, которые данная модель не поддерживает без дополнительных аксессуаров. Иммерсионный объектив 100x требует капли специального масла между линзой и покровным стеклом — без иммерсии этот объектив не даст изображения. Масло входит в комплект, но расходуется и требует пополнения.

Цифровая камера в комплект не входит — для фотодокументирования потребуется отдельная покупка камеры с посадочным диаметром 23,2 мм либо адаптера. Делитель светового потока направляет часть света в камеру, часть — в окуляры, соотношение фиксировано, регулировки нет. Микроскоп работает только от сети, автономного питания не предусмотрено. Вес в упаковке 10,4 кг, перемещение между помещениями требует осторожности из-за необходимости сохранения юстировки оптики.

Комплектация

• Объективы полупланахроматические 4x, 10x, 40xs, 60xs, 100xs — скорректированы на бесконечность, три старших с пружинными оправами, масляный иммерсионный для максимального разрешения, антигрибковое покрытие всех поверхностей
• Окуляры широкопольные WF10x/22 мм, 2 шт. — с антигрибковым покрытием, один с диоптрийной коррекцией
• Тринокулярная насадка — поворотная на 360°, с делителем светового потока, угол наклона 30°
• Конденсор Аббе N.A. 1,25 с ирисовой диафрагмой — формирует световой конус, регулировка апертуры под каждый объектив
• Механический двуслойный столик с препаратоводителем — точное позиционирование препарата в пределах 80 × 50 мм
• Светофильтры синий, зеленый, желтый — повышение контраста окрашенных структур
• Флакон иммерсионного масла — для работы с объективом 100x
• Стойка с основанием, сетевой шнур, предохранители, пылезащитный чехол, документация

Комплект содержит все необходимое для начала работы с окрашенными препаратами. Для фотодокументирования потребуется цифровая камера, для специализированных методов контрастирования — соответствующие аксессуары, для иммерсионной микроскопии со временем — дополнительное масло и салфетки для очистки оптики.

Рекомендуемые аксессуары

Цифровая камера с посадочным диаметром 23,2 мм для вертикального тубуса — фиксация изображения, морфометрия, архивирование находок. Иммерсионное масло (после расхода комплектного флакона) и оптические салфетки для очистки фронтальных линз объективов и предметных стекол. Предметные стекла и покровные стекла №1 (толщина 0,13–0,17 мм) — объективы скорректированы под эту толщину покровного стекла. Набор калибровочных слайдов с измерительными шкалами для морфометрических измерений. Поляризационные фильтры для анализа анизотропных структур (крахмальные зерна, кристаллы мочевой кислоты, коллагеновые волокна) — при условии совместимости с посадочным местом в оптическом пути данной модели.

Итог

Levenhuk MED 30T — профессиональный лабораторный микроскоп с регистрацией Росздравнадзора, полупланахроматической оптикой на бесконечность и тринокулярной насадкой для одновременного визуального наблюдения и фотодокументирования. Механический столик, освещение по Кёлеру, пять объективов с диапазоном 40–1000 крат и конденсор с высокой апертурой обеспечивают точность и повторяемость исследований в клинико-диагностических лабораториях, научных институтах, медицинских учреждениях. Модульная конструкция позволяет расширять возможности прибора дополнительными оптическими модулями без замены базовой системы.
