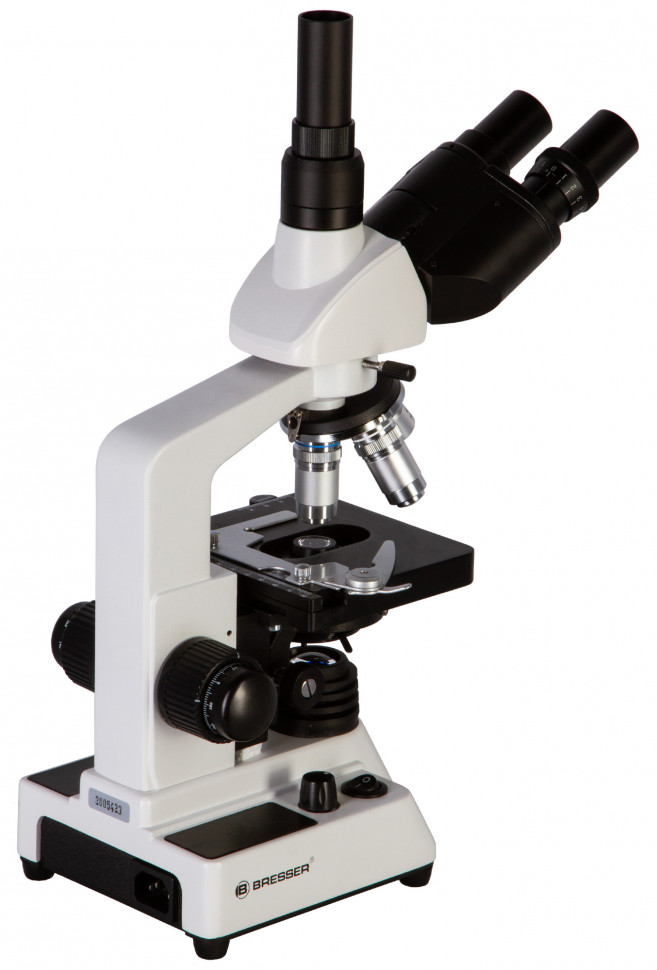

Микроскоп Bresser Researcher Trino

Bresser Researcher Trino — тринокулярный лабораторный микроскоп 40–1000x с иммерсией и координатным столиком

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

Bresser Researcher Trino работает в светлом поле — базовом методе проходящего света, при котором образец освещается снизу через конденсор, а изображение наблюдается на контрастном фоне. Метод требует окрашенных или контрастных препаратов: бесцветные прозрачные структуры в светлом поле почти не видны без предварительного окрашивания красителями. Конденсор Аббе с ирисовой диафрагмой позволяет регулировать апертуру светового конуса и добиваться баланса между контрастом и разрешением — сужение диафрагмы повышает контраст за счёт снижения апертуры, что полезно при работе с малоконтрастными окрашенными препаратами.

Точность и повторяемость

Механический координатный столик с нониусом обеспечивает точное позиционирование препарата в двух осях и возможность записи координат интересующей области. Это критично при необходимости вернуться к конкретной клетке или структуре после перемещения по препарату, а также при работе с несколькими образцами, когда требуется сопоставить одинаковые зоны. Две пары зажимов удерживают сразу два предметных стекла, что ускоряет переключение между препаратами. Коаксиальная фокусировка с тонкой подстройкой до 200 мкм позволяет точно вывести в резкость структуры на разной глубине препарата — при работе с толстыми срезами или объёмными объектами это определяет качество изображения.

Область применения

Микроскоп предназначен для лабораторных и медицинских задач, требующих увеличения до 1000 крат с иммерсией: гистология, цитология, гематология, микробиология, паразитология, контроль качества биопрепаратов. Диапазон 40–1000x охватывает наблюдение тканевых структур на малых увеличениях, клеточных органелл на средних и бактерий, ядерных структур, тонких включений на максимальном увеличении с иммерсионным объективом 100x. Тринокулярная насадка расширяет возможности прибора за счёт подключения камеры для документирования, морфометрии, дистанционной консультации и обучения — изображение одновременно доступно в окулярах и на третьем порту для камеры.

Конструкция и технологии

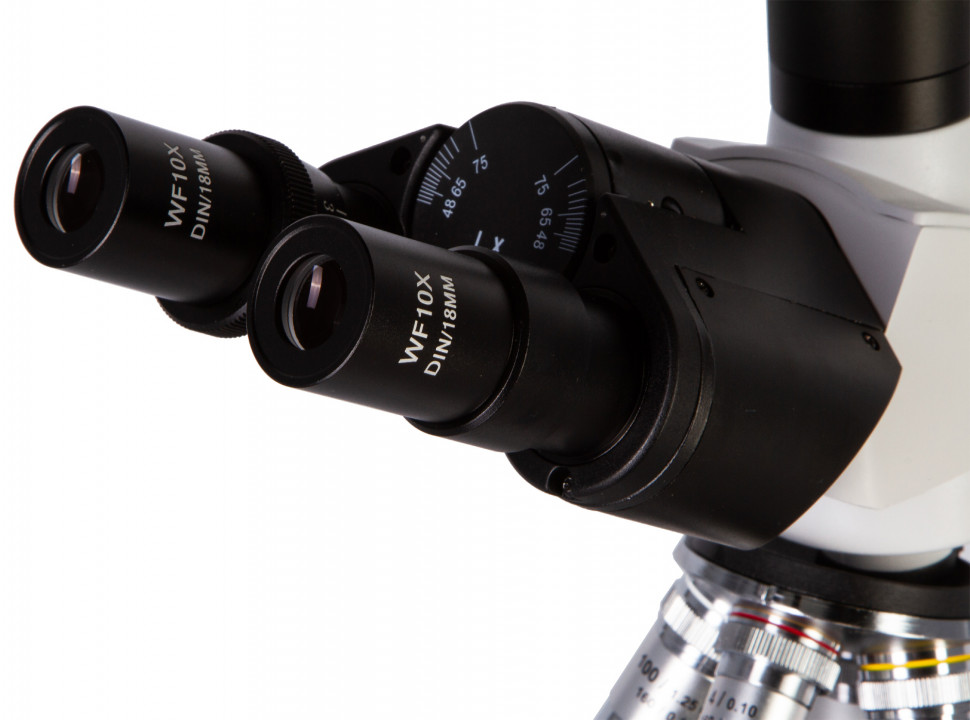

Тринокулярная насадка Researcher Trino поворачивается на 360° и наклонена под углом 30°, что позволяет подобрать удобное положение для работы сидя и настроить микроскоп под рост оператора. Межзрачковое расстояние регулируется в диапазоне 53–75 мм, диоптрийная коррекция ±5D компенсирует разницу в остроте зрения между глазами без использования очков. Третий вертикальный порт предназначен для установки камеры — светоделитель направляет часть светового потока в камеру, оставляя изображение в окулярах.

Ахроматическая оптика с многослойным просветляющим покрытием снижает потери света на отражениях и паразитные блики, но не устраняет кривизну поля изображения и хроматические аберрации полностью — края поля зрения могут терять резкость, а контуры высококонтрастных объектов демонстрируют цветную кайму. Для рутинных лабораторных задач, где анализируется центральная часть поля, это приемлемо; для морфометрии по всему полю зрения или спектрального анализа потребуется оптика более высокого класса.

Объектив 100x с масляной иммерсией позволяет достичь максимального увеличения 1000 крат. Иммерсионное масло с показателем преломления, близким к стеклу, заполняет пространство между фронтальной линзой объектива и покровным стеклом, устраняя потери света на границе стекло-воздух и повышая числовую апертуру системы. Без масла объектив 100x работает как сухой с меньшей апертурой, теряя в разрешении и яркости. Револьверное устройство на четыре позиции обеспечивает быстрое переключение между объективами 4x, 10x, 40x и 100x без повторной фокусировки — конструкция парфокальна.

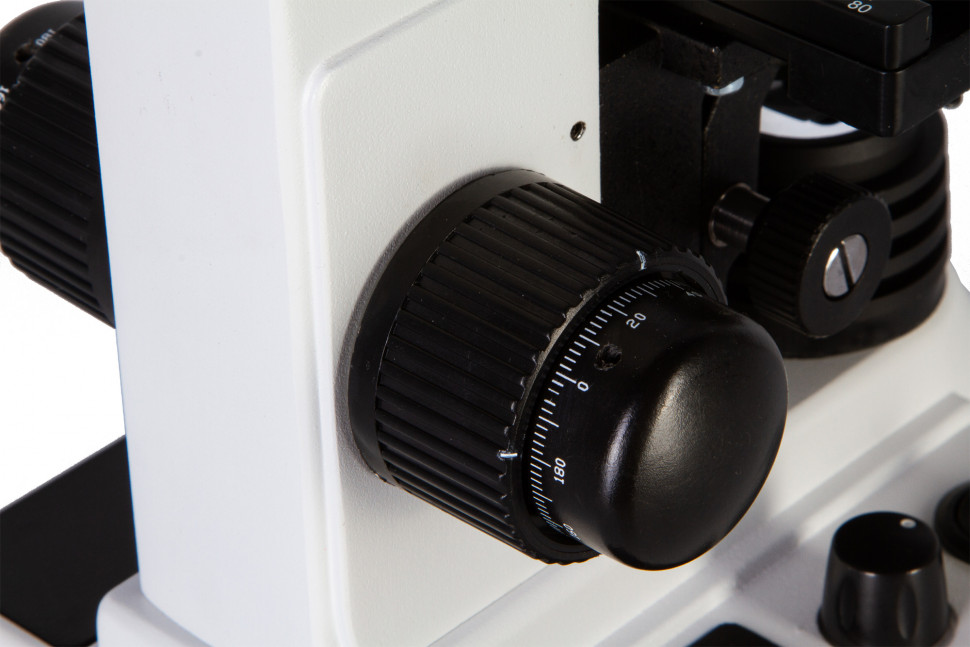

Коаксиальные рукоятки грубой и тонкой фокусировки расположены с обеих сторон корпуса — удобно для правшей и левшей. Тонкая фокусировка с шагом до 200 мкм критична на больших увеличениях, где глубина резкости измеряется единицами микрометров. Металлический корпус обеспечивает жёсткость конструкции и исключает смещение оптических элементов относительно друг друга при вибрациях или температурных изменениях.

Светодиодная подсветка с регулировкой яркости заменяет галогенную лампу из ранних версий модели — LED не нагревает препарат, не меняет спектр в процессе диммирования и служит десятки тысяч часов без замены. Синий фильтр в комплекте сдвигает спектр в коротковолновую область, повышая контраст при работе с красными и оранжевыми красителями.

Кому подойдёт

Researcher Trino рассчитан на учреждения и специалистов, которым требуется базовый лабораторный микроскоп с возможностью микрофотографии и диапазоном до бактериологических увеличений. Биологические и медицинские лаборатории, выполняющие цитологический и гистологический анализ окрашенных мазков и срезов, получают инструмент с координатным столиком, иммерсией и тринокулярной насадкой для документирования. Образовательные учреждения — университеты, медицинские и биологические факультеты — используют микроскоп в практикумах по гистологии, цитологии, микробиологии, где студентам требуется наблюдение реальных препаратов на широком диапазоне увеличений с возможностью демонстрации изображения через проектор или монитор.

Микроскоп не подходит для задач, требующих наблюдения живых неокрашенных клеток — отсутствие фазового контраста или тёмного поля не позволит увидеть прозрачные структуры без окрашивания. Исследования, критичные к плоскостности поля и цветопередаче по всей области кадра, требуют планахроматической или апохроматической оптики. Если микроскопия — не основная задача, а эпизодическая, и не требуется координатный столик или тринокулярная насадка, стоит рассмотреть более простые бинокулярные модели.

Что важно знать заранее

Работа в светлом поле требует тонких прозрачных препаратов на предметных стёклах с окрашиванием или естественным контрастом. Толстые непрозрачные объекты, объёмные образцы, живые культуры в чашках Петри наблюдать не получится — для этого нужен стереомикроскоп или инвертированная схема с фазовым контрастом. Препараты готовятся стандартным методом: фиксация, заливка, нарезка срезов толщиной 5–10 мкм на микротоме, окрашивание, заключение под покровное стекло.

Иммерсионный объектив 100x требует каплю масла между фронтальной линзой и покровным стеклом препарата. После работы масло необходимо удалить с объектива специальной салфеткой и очистителем оптики — засохшее масло снижает качество изображения и может повредить просветляющее покрытие. Иммерсионное масло входит в комплект, но его запас ограничен — для регулярной работы потребуется приобретение дополнительного флакона.

Для подключения камеры к третьему порту насадки требуется адаптер с посадочным диаметром 23.2 мм, соответствующий конкретной модели камеры. Сама камера в комплект не входит. Качество цифрового изображения определяется не только разрешением сенсора камеры, но и оптической системой микроскопа — ахроматические объективы передадут цветовые аберрации и кривизну поля на снимок.

Координатный столик позволяет записывать координаты областей интереса по шкале нониуса, но не имеет цифрового дисплея или моторизованного привода — перемещение и считывание координат выполняются вручную. Это замедляет работу при сканировании большого числа полей зрения по сравнению с моторизованными системами.

Комплектация

• Микроскоп Bresser Researcher Trino — полностью собранный прибор с установленной тринокулярной насадкой, координатным столиком, конденсором Аббе и револьверным устройством.
• Объективы 4x, 10x, 40x, 100x МИ — четыре ахроматических объектива, установленных в револьверное устройство; 100x — иммерсионный, требует масло.
• Окуляры 10x — пара широкопольных окуляров диаметром 23.2 мм с возможностью диоптрийной коррекции.
• Иммерсионное масло — флакон для работы с объективом 100x; после израсходования требуется докупка.
• Синий фильтр — устанавливается в световой путь под конденсором для повышения контраста с красными красителями.
• Сменная лампа освещения — запасной светодиодный модуль на случай выхода основного из строя.
• Адаптер переменного тока, защитный чехол, документация — источник питания 220–240 В, пылезащитный чехол, инструкция и гарантийный талон.

Комплект содержит всё необходимое для начала работы с окрашенными препаратами на предметных стёклах. Для микрофотографии потребуется отдельно приобрести камеру и адаптер к третьему порту. Расходные материалы — предметные и покровные стёкла, красители, среды для заключения, салфетки и очиститель оптики — докупаются по мере необходимости.

Рекомендуемые аксессуары

Цифровая камера для микроскопа с адаптером диаметром 23.2 мм — для документирования препаратов, морфометрии, создания атласов, дистанционных консультаций. Разрешение сенсора от 5 Мп обеспечит детализацию, достаточную для публикации и анализа.

Иммерсионное масло — дополнительный флакон объёмом 50–100 мл для регулярной работы на увеличении 1000x; комплектного запаса хватит на несколько десятков препаратов.

Набор для очистки оптики — специальная жидкость и салфетки для удаления иммерсионного масла с объектива и очистки линз окуляров без повреждения просветляющего покрытия.

Предметные и покровные стёкла — расходный материал для подготовки постоянных и временных препаратов; предметные стёкла размером 76×26 мм, покровные — 18×18 или 24×24 мм.

Набор красителей — гематоксилин-эозин для гистологии, метиленовый синий для бактериологии, окраска по Граму для дифференциальной микробиологии — в зависимости от специфики лабораторных задач.

Итог

Bresser Researcher Trino — лабораторный микроскоп с координатным столиком, иммерсией до 1000x и тринокулярной насадкой для задач, требующих точного позиционирования, документирования и широкого диапазона увеличений при работе с окрашенными препаратами. Ахроматическая оптика и метод светлого поля ограничивают его применение рутинными лабораторными протоколами с фиксированными окрашенными образцами, но для этого сегмента микроскоп предлагает функциональность профессионального уровня с долгосрочной гарантией и надёжной механикой.
