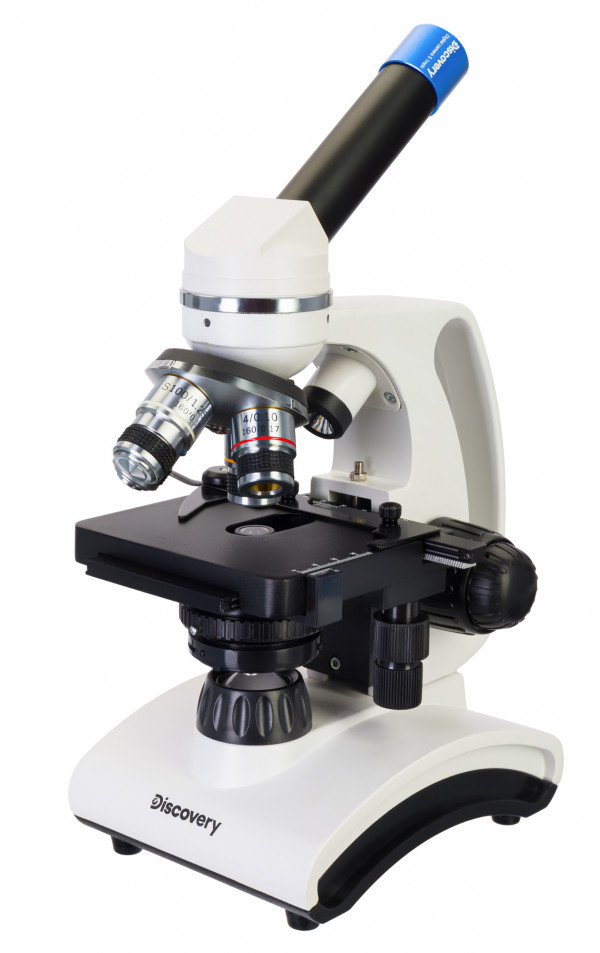

Микроскоп цифровой Levenhuk Discovery Atto Polar с книгой

Levenhuk Discovery Atto Polar — учебный биологический микроскоп с цифровой камерой и комбинированным освещением

Что можно увидеть или сделать на практике

Что можно рассмотреть

Диапазон увеличения 40–1000 крат охватывает задачи от обзорного изучения препаратов до детального рассмотрения клеточных структур. На малых увеличениях видны срезы тканей растений и животных, колонии микроорганизмов, общее строение насекомых. Средние увеличения показывают строение клеток, форму одноклеточных, детали анатомии мелких беспозвоночных. Максимальное увеличение 1000 крат достигается с иммерсионным объективом 100x и позволяет различать бактерии, внутриклеточные структуры, эритроциты, сперматозоиды. Конденсор Аббе с числовой апертурой 1,25 обеспечивает достаточную разрешающую способность для работы на высоких увеличениях — при правильной настройке освещения и использовании иммерсионного масла детализация приближается к теоретическому пределу светового микроскопа.

Подготовка образцов

Основной метод наблюдения — светлое поле в проходящем свете — требует тонких прозрачных препаратов на предметных стёклах. Образец должен пропускать свет, иначе изображение будет тёмным или размытым. Для биологических объектов это означает срезы толщиной в десятки микрометров, мазки, плёнки, растяжки. Большинство живых клеток и тканей бесцветны, поэтому их окрашивают красителями — метиленовым синим, йодом, фуксином — чтобы создать контраст. Готовые окрашенные препараты можно приобрести отдельно, временные готовятся самостоятельно из доступных материалов. Верхний светодиод позволяет осматривать непрозрачные объекты при малых увеличениях, но это вспомогательная функция: без специализированной оптики отражённого света детализация на таких образцах ограничена.

Формат работы

Микроскоп сочетает традиционное визуальное наблюдение через окуляр и цифровой формат с выводом изображения на экран компьютера. Цифровая камера устанавливается в окулярную трубку вместо окуляра, подключается к компьютеру через USB 2.0 и передаёт картинку в реальном времени с разрешением до 2592x1944 пикселей. Программное обеспечение LevenhukLite позволяет делать фотографии, записывать видео, регулировать яркость изображения и сохранять результаты в стандартных форматах. Это удобно для документирования наблюдений, обучения в группе, создания учебных материалов. Монокулярная насадка означает, что одновременно использовать камеру и окуляр нельзя — нужно выбирать между визуальным наблюдением и цифровой съёмкой. Для переключения достаточно установить окуляр или камеру в трубку. Качество итогового изображения на экране зависит как от сенсора камеры, так и от оптической системы микроскопа — ахроматические объективы корректируют основные хроматические аберрации, но не устраняют их полностью, поэтому по краям поля зрения возможна цветная кайма.

Конструкция и технологии

Металлический корпус обеспечивает устойчивость при работе с грубой и точной фокусировкой. Коаксиальная система фокусировки с шагом грубой наводки 0,5 мм и точной 0,002 мм позволяет быстро найти фокус на малых увеличениях и добиться резкости на больших. Револьверное устройство на четыре объектива фиксирует каждое положение с щелчком — это исключает смещение оптической оси при смене увеличения. Объективы 40x и 100x имеют подпружиненную оправу передней линзы: если случайно опустить объектив на препарат, пружина смягчит удар и защитит как линзу, так и покровное стекло.

Механический предметный столик размером 105×95 мм оснащён препаратоводителем с диапазоном перемещения 75×20 мм. Это позволяет плавно перемещать препарат в плоскости, не касаясь его руками, и возвращаться к нужному участку по координатам. Конденсор Аббе с ирисовой диафрагмой и числовой апертурой 1,25 редко встречается в микроскопах этого уровня — обычно учебные модели комплектуются простым диском с отверстиями. Ирисовая диафрагма позволяет плавно регулировать диаметр светового пучка, что влияет на контраст, глубину резкости и разрешение. Правильная настройка диафрагмы под числовую апертуру объектива критична для получения чёткого изображения на высоких увеличениях. Держатель фильтра в конденсоре даёт возможность использовать светофильтры для коррекции цветовой температуры или улучшения контраста.

Комбинированное светодиодное освещение включает нижний светодиод мощностью 1 Вт для проходящего света и верхний 0,1 Вт для падающего. Яркость обоих источников регулируется диммером. Питание универсальное: от сетевого адаптера 110–240 В или от трёх батареек типа АА. Светодиоды не требуют замены ламп, не нагревают препарат и потребляют мало энергии. Монокулярная насадка поворачивается на 360° в горизонтальной плоскости и наклонена на 45° — такой угол снижает нагрузку на шею при длительной работе.

Кому подойдет

Микроскоп ориентирован на школьников, студентов и любителей биологии, которым важна возможность не только наблюдать микромир, но и фиксировать результаты в цифровом виде. Наличие иммерсионного объектива, конденсора Аббе и механического столика делает прибор пригодным для углублённого изучения микробиологии, гистологии, паразитологии на уровне школьного практикума или домашней лаборатории. Цифровая камера расширяет учебные возможности: можно готовить презентации, вести лабораторный журнал с фотографиями, записывать видео движения инфузорий или делящихся клеток. Комплект с книгой знаний и иммерсионным маслом позволяет начать работу сразу после покупки и освоить методику наблюдений на максимальном увеличении.

Подойдёт для кружков биологии, домашнего обучения, подготовки к олимпиадам, семейных научных проектов. Не предназначен для профессиональных исследований или клинической диагностики: ахроматическая оптика без коррекции на бесконечность и отсутствие дополнительных методов контрастирования ограничивают применение задачами учебного и любительского уровня.

Что важно знать заранее

Максимальное увеличение 1000 крат достигается только с иммерсионным объективом 100x, для работы с которым необходимо иммерсионное масло. Масло наносится каплей на покровное стекло препарата, затем объектив опускается до контакта с маслом. Это увеличивает числовую апертуру и разрешающую способность, но требует аккуратности: после работы масло нужно удалить с объектива и препарата мягкой салфеткой, иначе оптика загрязнится. Комплектный флакон масла рассчитан на ограниченное число сеансов — потребуется докупать.

Цифровая камера устанавливается вместо окуляра, поэтому одновременно смотреть в микроскоп и выводить изображение на экран нельзя. Для работы камеры нужен компьютер с установленным ПО и свободным портом USB 2.0. Программное обеспечение LevenhukLite совместимо с Windows, Mac OS X и Linux, но функционал базовый — для профессиональной обработки изображений потребуется стороннее ПО. Баланс белого и экспозиция настраиваются автоматически, но доступна и ручная коррекция.

Верхний светодиод пригоден для осмотра непрозрачных объектов при малых увеличениях, но Levenhuk Discovery Atto Polar остаётся микроскопом проходящего света — его основное назначение работа с прозрачными биологическими препаратами. Для объёмных объектов лучше подходят стереомикроскопы. Рабочее расстояние объектива 100x при фокусировке минимально — несколько десятых миллиметра, поэтому препарат должен быть закрыт тонким покровным стеклом, иначе объектив упрётся в образец.

Комплектация

• Микроскоп — металлический корпус с механическим столиком, конденсором Аббе, комбинированной подсветкой и монокулярной насадкой
• Окуляр WF10x с указателем — широкопольный окуляр с меткой центра поля зрения для визуальных наблюдений
• Ахроматические объективы 4x, 10x, 40x, 100x — полный набор для диапазона увеличений 40–1000 крат, объективы 40x и 100x с подпружиненной оправой, объектив 100x иммерсионный
• Цифровая камера 5 Мпикс — CMOS-сенсор с разрешением 2592x1944, подключение через USB 2.0, установка вместо окуляра
• Кабель USB 2.0 — для подключения камеры к компьютеру
• Компакт-диск с программным обеспечением — ПО LevenhukLite для управления камерой, съёмки фото и видео, базовой обработки изображений
• Флакон с иммерсионным маслом — для работы с объективом 100x на максимальном увеличении
• Сетевой адаптер с кабелем питания — универсальный блок питания 110–240 В для стационарной работы
• Книга знаний «Невидимый мир» — иллюстрированное пособие по микроскопии с описанием объектов наблюдения и практическими опытами
• Пылезащитный чехол, инструкция по эксплуатации и гарантийный талон

Комплект полный для начала работы: объективы на весь диапазон увеличений, цифровая камера с ПО, питание от сети и батареек, иммерсионное масло. Для приготовления собственных препаратов потребуются предметные и покровные стёкла, пипетки, красители — их нужно приобретать отдельно. Готовые препараты также в комплект не входят.

Рекомендуемые аксессуары

Набор для приготовления препаратов — предметные и покровные стёкла, пипетки, препаровальные иглы, пинцет. Без них невозможно самостоятельно готовить временные препараты.

Набор готовых препаратов — для изучения разнообразия микромира и отработки навыков фокусировки. Готовые окрашенные срезы тканей, мазки крови, срезы растений дают представление о качественной пробоподготовке.

Красители для микроскопии — метиленовый синий, йодный раствор, фуксин. Окрашивание повышает контраст бесцветных объектов и делает видимыми детали строения клеток.

Дополнительное иммерсионное масло — комплектного флакона хватает ненадолго при регулярном использовании объектива 100x.

Светофильтры — синий или зелёный светофильтр улучшает контраст и снижает хроматические аберрации ахроматической оптики. Устанавливается в держатель фильтра конденсора.

Итог

Levenhuk Discovery Atto Polar сочетает традиционную оптическую схему учебного биологического микроскопа с возможностями цифровой фиксации изображения. Диапазон увеличения 40–1000 крат, конденсор Аббе с ирисовой диафрагмой, механический столик с препаратоводителем и иммерсионный объектив в комплекте делают прибор пригодным для углублённого изучения микробиологии и гистологии. Цифровая камера 5 Мпикс позволяет документировать наблюдения, записывать видео, готовить учебные материалы. Комбинированное освещение с регулировкой яркости и универсальное питание повышают удобство работы. Книга знаний в комплекте помогает освоить методику наблюдений и разобраться в строении микромира. Подходит для школьного практикума, домашней лаборатории, подготовки к олимпиадам и семейных научных проектов.
