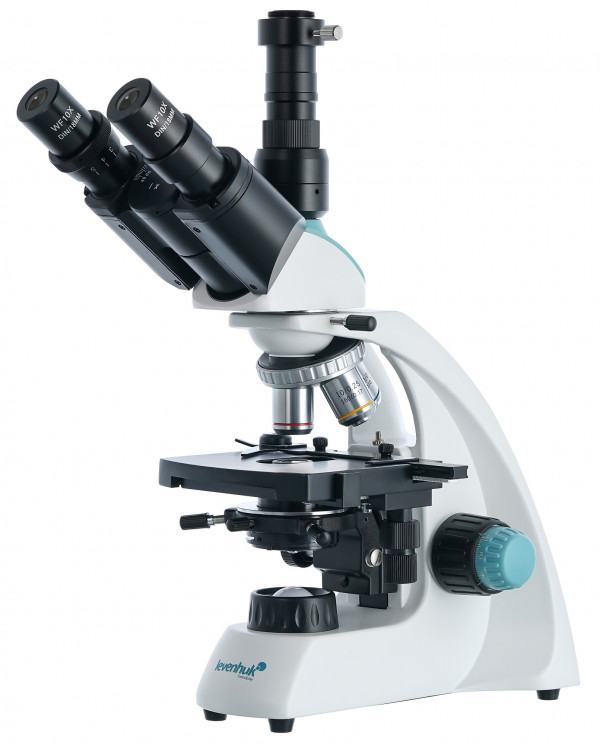

Микроскоп Levenhuk 400T, тринокулярный

Levenhuk 400T — лабораторный микроскоп с регистрацией Росздравнадзора и тринокулярной насадкой для документирования

Levenhuk 400T — биологический микроскоп проходящего света с диапазоном увеличения от 40 до 1000 крат, тринокулярной насадкой и возможностью масляной иммерсии. Прибор имеет регистрационное удостоверение Росздравнадзора, позволяя применять его в медицинских учреждениях Российской Федерации для клинико-диагностических, микробиологических и гистологических исследований. Тринокулярная конструкция позволяет одновременно вести визуальное наблюдение через бинокулярную насадку и подключать цифровую камеру через отдельную вертикальную трубку с креплением C-mount, что критично для документирования результатов анализов, телемедицины и архивирования данных.

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

Микроскоп работает в режиме светлого поля с проходящим освещением — базовом методе для изучения окрашенных биологических препаратов. Четыре ахроматических объектива с увеличением 4х, 10х, 40х и 100х в сочетании с парой широкопольных окуляров 10х обеспечивают общий диапазон от 40 до 1000 крат. Объектив 100х предназначен для работы с иммерсионным маслом, которое входит в комплект. Масляная иммерсия необходима при анализе мазков крови, бактериологических препаратов, цитологических образцов — там, где требуется максимальное разрешение световой микроскопии для различения мелких клеточных структур, морфологии эритроцитов, идентификации бактерий по форме и размеру. Конденсор Аббе с числовой апертурой 1,25 соответствует апертуре иммерсионного объектива, что позволяет полностью реализовать разрешающую способность оптической системы на максимальном увеличении. Ирисовая диафрагма конденсора регулирует освещение для оптимального контраста на каждом объективе.

Точность и повторяемость

Механический двухслойный столик размером 115×110 мм оснащён препаратоводителем с диапазоном перемещения 55 мм по оси X и 20 мм по оси Y. Это позволяет точно позиционировать препарат, сканировать образец по координатам и возвращаться к нужному полю зрения для повторного анализа или документирования конкретной области. Фокусировка коаксиальная: грубая и точная наводка на резкость выполняются вращением соосных рукояток на одной оси, что ускоряет работу. Шаг грубой фокусировки — 12 мм, точной — 0,002 мм (2 микрометра). Такая точность необходима на больших увеличениях, где глубина резкости измеряется единицами микрометров, и малейшее смещение выводит объект из фокуса. Объективы 40х и 100х имеют пружинящие оправы, защищающие переднюю линзу и препарат от повреждения при случайном контакте.

Область применения

Регистрационное удостоверение Росздравнадзора делает Levenhuk 400T пригодным для использования в клинико-диагностических лабораториях, больницах, поликлиниках, медицинских центрах — везде, где требуется соответствие нормативным требованиям к медицинским изделиям. Прибор применим для общеклинических анализов крови, мочи, других биологических жидкостей, микробиологических исследований, цитологического скрининга, контроля качества гистологических препаратов. Тринокулярная насадка с креплением для камеры расширяет возможности документирования: результаты анализов можно фотографировать и сохранять в электронной медицинской карте пациента, использовать для консультаций с коллегами, обучения персонала. Поворот насадки на 360° удобен при групповой работе или демонстрации препарата нескольким специалистам последовательно без перемещения микроскопа.

Конструкция и технологии

Тринокулярная насадка Levenhuk 400T имеет отдельную вертикальную трубку диаметром 23,2 мм для установки цифровой камеры, что принципиально отличается от бинокулярных моделей, где камера ставится вместо одного из окуляров. Здесь визуальное наблюдение и фотофиксация происходят одновременно без переустановки компонентов. Насадка наклонена на 30° к горизонтали — угол снижает нагрузку на шею и спину при длительной работе. Межзрачковое расстояние регулируется в пределах 48–75 мм, каждый окуляр имеет диоптрийную коррекцию ±5 диоптрий для компенсации индивидуальных особенностей зрения оператора.

Ахроматические объективы корректируют хроматическую аберрацию для двух длин волн, что обеспечивает приемлемую резкость и цветопередачу для рутинных лабораторных задач. Широкопольные окуляры WF10x с полем зрения 18 мм дают комфортный обзор препарата. Револьверное устройство на четыре объектива позволяет быстро переключаться между увеличениями без перефокусировки благодаря парфокальности оптической системы.

Нижняя светодиодная подсветка мощностью 1 Вт работает с коллектором — оптическим элементом, собирающим свет в пучок перед конденсором для равномерного освещения поля зрения. Яркость регулируется, что важно для настройки контраста в зависимости от плотности окрашивания препарата и используемого объектива. Питание — от сети 110–220 В через адаптер переменного тока или от трёх батареек типа AA. Автономный режим полезен при работе в условиях нестабильного электроснабжения или в полевых лабораториях, хотя батарейки в комплект не входят и приобретаются отдельно. Корпус микроскопа выполнен из металла, что обеспечивает стабильность конструкции и устойчивость к вибрациям.

В комплекте три светофильтра — синий, зелёный, жёлтый — устанавливаются в держатель фильтра под конденсором. Синий фильтр применяется при работе с неахроматизированной оптикой для улучшения резкости, зелёный повышает контраст при наблюдении красных структур, жёлтый снижает яркость и утомляемость глаз при длительной работе.

Кому подойдет

Levenhuk 400T ориентирован на специалистов клинико-диагностических лабораторий, гематологов, микробиологов, цитологов, ветеринарных врачей — тех, кто выполняет рутинные микроскопические исследования с требованием документирования результатов. Регистрационное удостоверение Росздравнадзора критично для медицинских учреждений, работающих по лицензии, где применение незарегистрированного оборудования недопустимо. Тринокулярная насадка решает задачу фотофиксации без прерывания визуальной работы, что ускоряет процесс анализа и повышает производительность лаборатории.

Микроскоп подходит для образовательных учреждений медицинского и биологического профиля — вузов, колледжей, — где требуется обучение студентов методам микроскопии с возможностью демонстрации препаратов через проектор или на мониторе при подключении камеры. Возможность масляной иммерсии делает прибор пригодным для полного курса клинической лабораторной диагностики, включая разделы бактериоскопии и гематологии.

Для начинающих пользователей без опыта работы с лабораторными микроскопами Levenhuk 400T может оказаться избыточным: настройка освещения по Кёлеру, работа с иммерсионным маслом, юстировка конденсора требуют базовых навыков микроскопии. Прибор рассчитан на оператора, знакомого с принципами подготовки биологических препаратов и методиками окрашивания.

Что важно знать заранее

Метод светлого поля требует окрашенных или контрастных препаратов. Неокрашенные живые клетки, прозрачные микроорганизмы в нативных препаратах будут едва различимы или невидимы — для таких объектов необходимы методы фазового контраста или тёмного поля, которые в данной модели отсутствуют. Если основная задача — наблюдение живых культур без окрашивания, потребуется микроскоп с соответствующими насадками конденсора.

Ахроматическая оптика даёт хроматические аберрации — цветные ореолы по краям объектов, — более заметные, чем у планахроматов или апохроматов. Для рутинной диагностики это не критично, но при фотофиксации высокого разрешения или работе с малоконтрастными структурами может потребоваться коррекция изображения или применение монохроматических фильтров.

Масляная иммерсия повышает разрешающую способность, но требует дополнительных действий: нанесение капли иммерсионного масла на препарат, последующая очистка объектива и покровного стекла специальными растворами после каждого использования. Пренебрежение очисткой приводит к загрязнению оптики и снижению качества изображения. Иммерсионное масло входит в комплект, но его хватит на ограниченное количество исследований — потребуется докупать.

Цифровая камера в комплект не входит. Крепление C-mount универсально для большинства микроскопных камер, но сама камера приобретается отдельно. При выборе камеры важно учитывать разрешение сенсора, размер пикселя, скорость передачи данных и совместимость с операционной системой компьютера.

Батарейки типа AA для автономного питания не входят в комплект и приобретаются отдельно. При частом использовании автономного режима рекомендуются аккумуляторные батарейки.

Комплектация

• Микроскоп Levenhuk 400T — основной блок с тринокулярной насадкой, металлическим корпусом, механическим столиком, конденсором и системой подсветки.
• Ахроматические объективы 4х, 10х, 40xs, 100xs — установлены в револьверное устройство; объективы 40х и 100х с пружинящими оправами; 100-кратный объектив предназначен для масляной иммерсии.
• Окуляры WF10x/18 мм — два широкопольных окуляра с диоптрийной коррекцией.
• Конденсор Аббе N.A. 1,25 — с ирисовой диафрагмой и держателем фильтра; обеспечивает согласование апертуры с иммерсионным объективом.
• Крепление для камеры C-mount — адаптер для установки цифровой камеры в вертикальную трубку тринокулярной насадки.
• Иммерсионное масло — флакон для работы с объективом 100х; после расходования требуется докупка.
• Светофильтры — синий, зелёный, жёлтый; устанавливаются в держатель под конденсором для коррекции освещения.
• Шнур питания и зарядки — адаптер переменного тока 110–220 В.
• Пылезащитный чехол, инструкция по эксплуатации, гарантийный талон.

Комплект содержит всё необходимое для начала визуальной работы, включая иммерсионное масло. Для документирования результатов потребуется докупить цифровую камеру с креплением C-mount. Для автономного питания нужны три батарейки типа AA.

Рекомендуемые аксессуары

Цифровая камера с креплением C-mount — для фотофиксации препаратов, архивирования данных, телемедицинских консультаций. При выборе учитывайте разрешение сенсора не менее 3 мегапикселей для качественного документирования, совместимость с операционной системой и наличие ПО для захвата изображений и измерений.

Иммерсионное масло — комплектного флакона хватит на ограниченное число исследований, при регулярной работе с объективом 100х потребуется запас. Используйте только специализированное оптическое иммерсионное масло с показателем преломления около 1,515.

Предметные и покровные стёкла — для приготовления временных препаратов. Стандартные размеры: предметные 76×26 мм, покровные 18×18 или 24×24 мм.

Набор красителей для окрашивания биологических препаратов — метиленовый синий, раствор Романовского-Гимзы, по Граму — в зависимости от типа выполняемых анализов.

Аккумуляторные батарейки AA с зарядным устройством — экономичная альтернатива одноразовым батарейкам при частом использовании автономного режима.

Очищающая жидкость для оптики — для удаления иммерсионного масла с объектива и препаратов; применяйте специализированные растворители, не повреждающие просветляющие покрытия линз.

Итог

Levenhuk 400T — лабораторный биологический микроскоп с регистрацией Росздравнадзора, тринокулярной насадкой для одновременной визуальной работы и документирования, диапазоном увеличения 40–1000 крат и возможностью масляной иммерсии. Механический столик с препаратоводителем, конденсор Аббе с числовой апертурой 1,25, коаксиальная точная фокусировка с шагом 2 микрометра обеспечивают точность и повторяемость на высоких увеличениях. Прибор предназначен для клинико-диагностических, микробиологических, цитологических исследований в медицинских учреждениях, ветеринарных клиниках, образовательных учреждениях, где требуется соответствие нормативным требованиям к медицинским изделиям и документирование результатов анализов.
