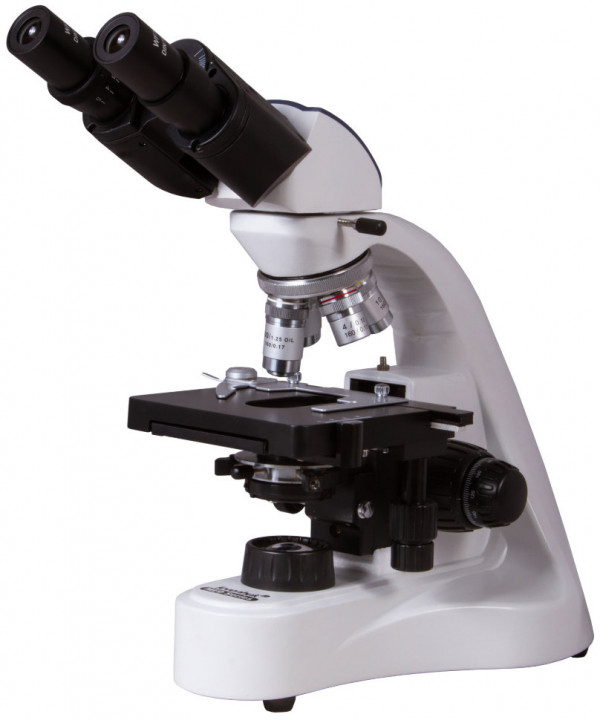

Микроскоп Levenhuk MED 10B, бинокулярный

Levenhuk MED 10B — лабораторный микроскоп с регистрационным удостоверением Росздравнадзора

Levenhuk MED 10B — биологический микроскоп с бинокулярной насадкой и ахроматической оптикой, зарегистрированный как медицинское изделие в Российской Федерации. Диапазон увеличения от 40 до 1000 крат позволяет работать с гистологическими срезами, мазками крови, цитологическими препаратами и культурами микроорганизмов. Механический предметный столик с препаратоводителем и коаксиальная фокусировка с точностью 0,002 мм обеспечивают повторяемость результатов при систематических исследованиях.

Что можно увидеть или сделать на практике

Что можно рассмотреть

Микроскоп работает в методе светлого поля с проходящим светом и предназначен для изучения окрашенных и неокрашенных биологических препаратов. При увеличении 40–400× видны структура тканей, клеточные ядра, границы клеток, волокна и включения. Объектив 100× с масляной иммерсией (числовая апертура позволяет) даёт разрешение, достаточное для морфологии бактерий, внутриклеточных структур и тонких деталей окрашенных мазков. Конденсор Аббе с числовой апертурой 1,25 обеспечивает равномерное освещение поля зрения и реализацию разрешающей способности объективов при корректной настройке.

Подготовка образцов

Микроскоп требует тонких прозрачных препаратов на предметных стёклах, поскольку наблюдение ведётся в проходящем свете. Для рутинной лабораторной работы подходят фиксированные окрашенные срезы тканей, мазки биологических жидкостей, бактериологические посевы на питательных средах (после фиксации). Неокрашенные живые объекты видны слабо из-за низкого собственного контраста — светлое поле не выявляет фазовые различия в прозрачных структурах. Препарат устанавливается на механический столик и фиксируется препаратоводителем, что исключает смещение при перемещении по полю.

Точность и повторяемость

Механический двуслойный столик с диапазоном перемещения 70×50 мм позволяет методично сканировать протяжённые участки препарата и возвращаться к заданной точке по координатам препаратоводителя. Это существенно при подсчёте клеток в заданной зоне, поиске редких структур или документировании находок. Коаксиальная фокусировка с общим ходом 21 мм сочетает грубую наводку (шаг 30 мм на оборот) и точную (0,002 мм на оборот), что даёт быструю смену объективов без риска контакта с препаратом и прецизионную настройку резкости на нужной глубине.

Конструкция и технологии

Ахроматические объективы корригируют хроматическую аберрацию для двух длин волн, что даёт чёткое изображение без цветовых ореолов по краям структур при работе с окрашенными препаратами. Объективы 40× и 100× имеют пружинящие оправы, защищающие фронтальную линзу от повреждения при случайном контакте с препаратом. Широкопольные окуляры WF10×/18 мм дают поле зрения 18 мм в плоскости препарата при данном окуляре, что удобно при обзорном сканировании срезов. Антигрибковое покрытие оптики предотвращает биологическое повреждение стёкол во влажных условиях лаборатории.

Бинокулярная насадка с углом наклона 30° снижает нагрузку на шейный отдел при многочасовой работе. Межзрачковое расстояние регулируется в диапазоне 48–75 мм, диоптрийная коррекция ±5 диоптрий компенсирует разницу зрения между глазами без необходимости работать в очках. Поворот насадки на 360° позволяет быстро передать наблюдение коллеге без перемещения препарата.

Светодиодная подсветка 5 Вт с регулировкой яркости работает от сети 100–240 В без необходимости смены адаптера при использовании прибора в разных странах. В комплекте три светофильтра (синий, зелёный, жёлтый) — они устанавливаются в держатель конденсора и повышают контраст определённых окрашенных структур: синий усиливает красные и оранжевые красители, зелёный — фиолетовые и синие, жёлтый смягчает освещение для неокрашенных препаратов. Ирисовая диафрагма конденсора регулирует числовую апертуру освещающего пучка, что влияет на контраст и глубину резкости.

Кому подойдёт

Микроскоп предназначен для медицинских и ветеринарных лабораторий, выполняющих клинические анализы, цитологические и гистологические исследования. Регистрационное удостоверение Росздравнадзора позволяет использовать прибор в медицинских организациях на территории Российской Федерации в соответствии с требованиями законодательства об обращении медицинских изделий. Модель подходит для учебных лабораторий медицинских и биологических вузов, где требуется надёжный инструмент для освоения методов микроскопии и работы с гистологическими коллекциями.

Ахроматическая оптика и метод светлого поля — базовая конфигурация для рутинной лабораторной диагностики, не требующей специальных методов контрастирования. Для исследований живых неокрашенных клеток, требующих фазового контраста или тёмного поля, потребуется другая модель с соответствующими модулями.

Что важно знать заранее

Объектив 100× работает с масляной иммерсией — между фронтальной линзой и покровным стеклом наносится капля иммерсионного масла, что увеличивает числовую апертуру и разрешение. После работы масло необходимо удалять с объектива и препарата специальной салфеткой и чистящим раствором, иначе оптика помутнеет. Флакон масла входит в комплект, в дальнейшем его нужно докупать отдельно.

Микроскоп не имеет тринокулярной насадки, поэтому для подключения цифровой камеры потребуется вынуть один из окуляров. Камера устанавливается в окулярную трубку диаметром 23,2 мм — при выборе камеры проверьте совместимость посадочного диаметра.

Конденсор Аббе требует центрировки и настройки апертурной диафрагмы под каждый объектив для достижения заявленного разрешения. Неправильная настройка освещения снижает контраст и чёткость изображения даже при корректной фокусировке.

Комплектация

• Стойка микроскопа с основанием — металлический корпус с встроенной подсветкой и фокусировочным механизмом
• Бинокулярная насадка — поворотная на 360°, угол наклона 30°, регулировка межзрачкового расстояния и диоптрий
• Объективы ахроматические 4×, 10×, 40×s, 100×s — полный набор кратностей от обзорной до иммерсионной, объективы 40× и 100× с пружинящими оправами, антигрибковое покрытие
• Окуляры WF10×/18 мм (2 шт.) — широкопольные, с антигрибковым покрытием
• Конденсор Аббе N.A. 1,25 — с ирисовой диафрагмой и держателем светофильтра
• Светофильтры синий, зелёный, жёлтый — для повышения контраста окрашенных препаратов
• Иммерсионное масло — для работы с объективом 100×
• Сетевой шнур, предохранители (2 шт.), пылезащитный чехол, инструкция и гарантийный талон

Комплект включает всё необходимое для начала работы. Дополнительно потребуются предметные и покровные стёкла, красители и реактивы для пробоподготовки в зависимости от типа исследований.

Рекомендуемые аксессуары

Предметные стёкла 76×26 мм и покровные стёкла — расходный материал для приготовления препаратов. Иммерсионное масло — после использования комплектного флакона. Салфетки и чистящий раствор для оптики — для ухода за объективами и удаления иммерсионного масла. Цифровая камера с посадочным диаметром 23,2 мм — для документирования препаратов и передачи изображения на экран, устанавливается вместо окуляра.

Итог

Levenhuk MED 10B — профессиональный биологический микроскоп для лабораторной работы методом светлого поля с зарегистрированным статусом медицинского изделия. Ахроматическая оптика, механический столик, конденсор Аббе с высокой числовой апертурой и возможность иммерсионной микроскопии до 1000× обеспечивают функционал, необходимый для клинических и гистологических исследований в медицинских и научных учреждениях.
