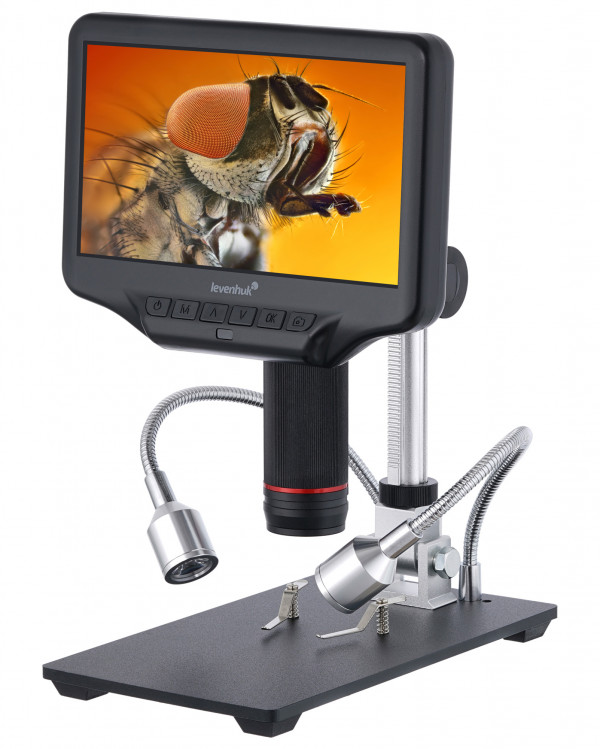

Микроскоп с дистанционным управлением Levenhuk DTX RC4

Levenhuk DTX RC4 — цифровой микроскоп с 7-дюймовым экраном и пультом управления

Что можно увидеть или сделать на практике

Формат наблюдения

Изображение формируется CMOS-сенсором размером 1/3 дюйма и выводится на встроенный цветной ЖК-экран диагональю 7 дюймов. Прямого визуального наблюдения через окуляр нет — вы работаете только с экраном, что одновременно упрощает групповой просмотр и делает микроскоп удобным для презентаций или обучения. Экран поворотный, что позволяет настроить угол обзора под конкретные условия работы. Для вывода картинки на внешний монитор или телевизор предусмотрен порт HDMI — так можно работать с изображением большего размера или демонстрировать результаты аудитории.

Съёмка и фиксация результатов

Микроскоп записывает фотографии в разрешении 5600x4200 пикселей и видео в Full HD (1920x1080 пикселей). Кадровая частота видео варьируется от 24 до 120 кадров в секунду в зависимости от выбранного разрешения — более высокая частота полезна при съёмке движущихся объектов или процессов. Файлы сохраняются на карту памяти microSD (приобретается отдельно) в форматах JPEG для фото и MP4 для видео. Баланс белого и экспозиция настраиваются вручную, что даёт контроль над цветопередачей и яркостью кадра. Управление съёмкой доступно как с самого микроскопа, так и с инфракрасного пульта дистанционного управления — последний вариант удобен при проведении демонстраций, когда нужно запустить запись, не подходя к прибору.

Реальное разрешение и увеличение

Диапазон увеличения составляет от 5 до 270 крат, из которых оптическая часть покрывает участок от 5 до 40 крат. Дальнейшее увеличение до 270 крат достигается цифровым зумом — это программное растягивание изображения, которое увеличивает размер картинки на экране, но не добавляет новых деталей. Для большинства прикладных задач — осмотра печатных плат, пайки SMD-компонентов, оценки состояния поверхности монет или минералов — рабочим будет именно оптический диапазон до 40 крат. Детализацию итоговой картинки на экране определяет связка «оптическая система + сенсор»: оптика из стекла формирует изображение, а 4-мегапиксельный сенсор фиксирует его с размером пикселя 2x2 мкм. Спектральный диапазон чувствительности сенсора — 410–1100 нм, что охватывает видимый свет и ближний инфракрасный участок.

Конструкция и технологии

Корпус выполнен из пластика, что снижает вес конструкции и делает микроскоп удобным для перемещения, но требует аккуратного обращения. Штатив закреплён на основании размером 120x200 мм, оснащённом зажимами для фиксации объекта. Предметный столик неподвижный — объект располагается непосредственно на основании между зажимами, без возможности прецизионного перемещения по осям X-Y. Фокусировка грубая, с диапазоном перемещения 77 мм по вертикали — этого достаточно для работы с объектами разной высоты, но тонкой подстройки резкости нет. Подсветка состоит из двух светодиодных осветителей, закреплённых на гибких держателях. Это позволяет направлять свет под нужным углом и с нужной стороны, что критично при работе с рельефными или блестящими поверхностями: изменяя направление света, вы меняете контраст структуры и видимость деталей. Яркость регулируется переключателем на кабеле питания. На объектив предустановлен ультрафиолетовый фильтр, отсекающий УФ-излучение и улучшающий цветопередачу при работе с некоторыми материалами.

Пульт дистанционного управления работает по инфракрасному каналу и предоставляет доступ к функциям изменения увеличения, запуска фото- и видеосъёмки, управления подсветкой. Это особенно удобно при групповых демонстрациях или съёмке процессов, когда прикосновение к микроскопу может вызвать вибрацию и смазать кадр. Питание микроскопа осуществляется от сети 110–220 В через адаптер или от USB-кабеля 5 В, 2 А. Пульт требует две батарейки ААА, которые в комплект не входят. Рабочий температурный диапазон микроскопа — от -20 до +70 °C, что позволяет использовать его в неотапливаемых помещениях или на выезде.

Кому подойдет

Микроскоп ориентирован на начинающих пользователей и любителей, занимающихся прикладными задачами. Он подходит для ремонта и диагностики электроники — осмотра печатных плат, контроля качества пайки, поиска микротрещин и холодных спаев. Коллекционеры монет, марок, минералов смогут детально рассмотреть поверхность объектов и зафиксировать состояние на фото. Энтомологи-любители оценят возможность изучать строение насекомых без сложной пробоподготовки. Ювелиры начального уровня смогут контролировать закрепку камней и качество обработки изделий. Образовательные учреждения и кружки технического творчества получат инструмент для групповых демонстраций с выводом изображения на большой экран.

Микроскоп не подходит для биологических исследований прозрачных препаратов — у него нет проходящего света снизу, только верхняя подсветка для непрозрачных объектов. Он также не предназначен для высокоточных измерительных задач: отсутствие координатного столика с нониусом и тонкой фокусировки ограничивает возможности метрологического контроля.

Что важно знать заранее

Это цифровой микроскоп с верхним освещением, предназначенный для работы с непрозрачными объёмными объектами. Вы не сможете рассматривать тонкие срезы тканей, клетки или микроорганизмы на предметных стёклах — для этого нужен проходящий свет снизу. Диапазон полезного оптического увеличения — до 40 крат, дальнейшее увеличение до 270 крат достигается цифровым масштабированием изображения без прироста детализации. Для записи фото и видео потребуется карта памяти microSD, которая не входит в комплект. Пульт дистанционного управления работает от двух батареек ААА — их также нужно приобрести отдельно. Микроскоп автономен и не требует подключения к компьютеру, но при необходимости изображение можно вывести на внешний монитор через HDMI.

Пластиковый корпус и отсутствие тонкой фокусировки делают прибор простым в освоении, но менее подходящим для задач, требующих высокой стабильности и точности наведения резкости. Неподвижный столик ограничивает возможность последовательного сканирования площади образца — для перемещения объекта придётся двигать его руками, что затрудняет точное позиционирование.

Комплектация

• ЖК-экран — 7-дюймовый цветной дисплей с функцией поворота, на который выводится изображение с сенсора.
• Штатив и основание с зажимами — конструкция для крепления оптической части и фиксации объекта.
• Осветители на гибких держателях — два светодиодных источника света, направление которых можно регулировать независимо.
• Инфракрасный пульт дистанционного управления — для удалённого управления съёмкой, увеличением и подсветкой.
• Ультрафиолетовый фильтр — предустановлен на объектив, улучшает цветопередачу.
• Кабель питания с переключателем и регулятором яркости подсветки — управление питанием и интенсивностью освещения.
• Кабель HDMI и сетевой адаптер — для вывода изображения на внешний экран и питания от сети.
• Инструменты, крепёж, инструкция по эксплуатации и гарантийный талон.

Комплект готов к работе сразу после распаковки, за исключением карты памяти microSD для записи фото и видео и батареек ААА для пульта дистанционного управления — их нужно приобрести отдельно.

Рекомендуемые аксессуары

Карта памяти microSD класса 10 или выше — необходима для сохранения фотографий и видео. Батарейки ААА (2 шт.) — для работы пульта дистанционного управления. Антистатический пинцет и набор для чистки оптики — полезны при работе с мелкими компонентами и для ухода за поверхностью объектива. Предметные стёкла с углублениями или чашки Петри — для удобной фиксации небольших объектов под микроскопом. Калибровочная линейка или миллиметровка — для оценки реальных размеров наблюдаемых деталей на экране.

Итог

Levenhuk DTX RC4 — автономный цифровой микроскоп начального уровня с встроенным 7-дюймовым экраном и дистанционным управлением, предназначенный для осмотра непрозрачных объектов. Оптическое увеличение до 40 крат, гибкая двухточечная подсветка и возможность записи фото в высоком разрешении и видео в Full HD делают его удобным инструментом для ремонта электроники, коллекционирования, учебных демонстраций и любительских исследований. Пластиковая конструкция, неподвижный столик и отсутствие тонкой фокусировки ограничивают точность работы, но упрощают освоение и снижают вес прибора. Вывод изображения через HDMI и управление с пульта делают микроскоп удобным для групповой работы и презентаций.
