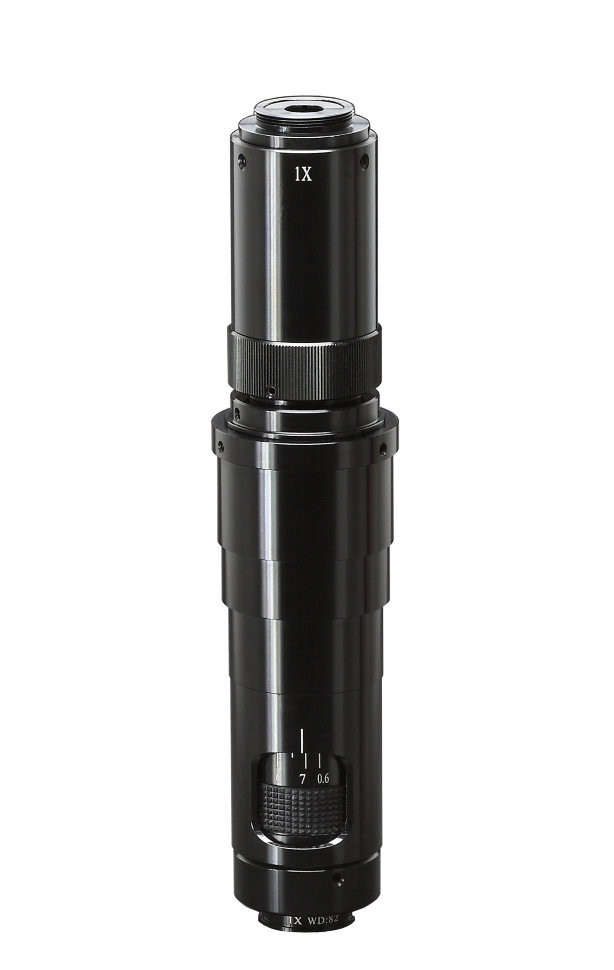

Моновидеомикроскоп Альтами МВ0670Д предназначен для вывода цифровых изображений объектов разной природы на экран монитора или ТВ (соответственно типу камеры).
Комплектуя микроскоп представленными на сайте аксессуарами (столы, держатели, штативы и т.п.), можно получить инструмент, предназначенный именно для Ваших задач.
А также для Альтами МВ0670Д можно использовать различные методы освещения: коаксиальное светодиодное, кольцевое (бестеневое) и т.д.
Плавное изменение увеличения ZOOM 0.58X-7X (1:12.1) позволяет установить точно такое увеличение предмета исследования, при котором будут видны и четко определяться необходимые объекты интереса.
Микроскоп Альтами МВ0670 может быть поставлен в нескольких вариантах:
- Альтами МВ0670Д - микроскоп в базовой конфигурации;
- Альтами МВ0670СД - микроскоп со светодиодным коаксиальным осветителем;
- Альтами МВ0670СПД - микроскоп со светодиодным коаксиальным осветителем и комплектом поляризации для коаксиального осветителя;
Микроскоп может комплектоваться линзами для варьирования диапазона увеличений и подбора необходимого рабочего расстояния:
- 0.3х: 293 мм;
- 0.5х: 175 мм;
- 0.75х: 117 мм;
- 1.0х: 82 мм;
- 1.5х: 54 мм;
- 2.0х: 35 мм.
Расчет увеличения на экране монитора
Увеличение на мониторе компьютера высчитывается, как произведение увеличения из таблицы увеличений (ниже) на Индекс увеличения, зависящий от размера монитора и датчика камеры (например, монитор 23" и две камеры с различными датчиками):
- Индекс увеличения (монитор 23" и камера CCD 1/3"): 23×25.4/6*=97.3Х;
- Индекс увеличения (монитор 23" и камера CCD 1/2"): 23×25.4/8=73Х.
* – размер датчика цифровой камеры: 1/3"=6 мм; 1/2"=8 мм.
Итоговый диапазон увеличений МВ0670Д в стандартной комплектации с объективом 1X и адаптером 1X на экране монитора размером 23" при использовании камеры с форматом матрицы 1/2" будет равен: от 0.58×73=42.3X, до 7×73=511X.
Оптические характеристики МВ0670Д
| Оптическое увеличение | 0.6X | 2.0X | 4.0X | 7.0X |
| NA | 0.021 | 0.067 | 0.093 | 0.097 |
| Глубина резкости | 3.2 мм | 0.30 мм | 0.11 мм | 0.06 мм |
| Разрешение | 16.0 µm | 5.0 µm | 3.6 µm | 3.5 µm |
| Искажения | 0.32% | 0.22% | 0.19% | 0.16% |

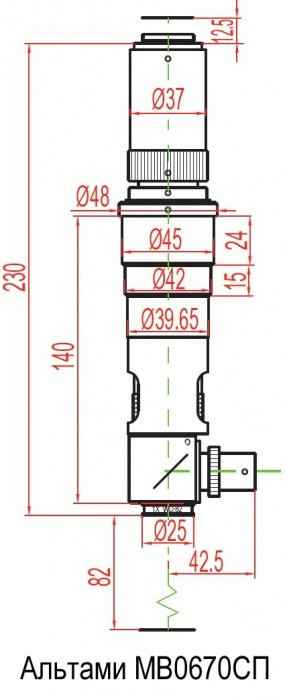

| Установочные размеры | 0 d=45 mm -0.1 |
|||
| Максимальный формат подключаемых камер | 1/2" | |||
| Крепление камер | C-mount | |||
Таблица увеличений МВ0670Д
Объектив | CCD адаптер |
||||||
0.4X |
0.5X |
0.67X |
1X |
1.5X |
2X |
||
0.3X |
Оптическое увеличение |
0.07X |
0.09X |
0.12X |
0.17X~2.1X |
0.26X |
0.35X~4.2X |
Поле зрения (мм) |
50X66.67 |
40X53.33 |
30X40 |
21.1X28.2 |
13.85X18.46 |
10.3X13.71 |
|
Рабочее расстояние (мм) | 293 |
||||||
0.5X |
Оптическое увеличение |
0.12X~1.4X |
0.15X |
0.2X |
0.29X~3.5X |
0.44X |
0.58X~7X |
Поле зрения (мм) |
30X40 |
24X32 |
18X24 |
12.4X16.5 |
8.2X10.91 |
6.2X8.3 |
|
Рабочее расстояние (мм) | 175 |
||||||
0.75X |
Оптическое увеличение |
0.18X~2.1X |
0.225X |
0.3X~3.5X |
0.44X |
0.65X |
0.87X~10.5X |
Поле зрения (мм) |
20X26.67 |
16X21.33 |
12X16 |
8.2X10.9 |
5.53X7.38 |
4.1X5.52 |
|
Рабочее расстояние (мм) | 117 |
||||||
1X |
Оптическое увеличение |
0.24X~2.8X |
0.3X~3.5X |
0.4X |
0.58X~7X |
0.87X |
1.16X~14X |
Поле зрения (мм) |
15X20 |
12X16 |
9X12 |
6.2X8.3 |
4.1X5.52 |
3.1X4.1 |
|
Рабочее расстояние (мм) | 82 |
||||||
1.5X |
Оптическое увеличение |
0.36X~4.2X |
0.45X |
0.6X~7X |
0.87X~10.5X |
1.3X |
1.7X~21X |
Поле зрения (мм) |
10X13.33 ~0.86X1.14 |
8X10.67 |
6X8 ~0.5X0.7 |
4.13X5.52 |
2.77X3.69 |
2.1X2.82 |
|
Рабочее расстояние (мм) | 54 |
||||||
2X |
Оптическое увеличение |
0.48X~5.6X |
0.6X~7X |
0.8X ~9.38X |
1.16X~14X |
1.7X~21X |
2.3X~28X |
Поле зрения (мм) |
7.5X10 ~0.64X0.86 |
6X8 |
4.5X6 ~0.38X0.51 |
3.1X4.1 |
2.1X2.82 |
1.57X2.09 |
|
Рабочее расстояние (мм) | 35 |
||||||
Диапазон изменения увеличений трансфокатора 0.58X~7X |
|||||||
- Характеристики:
- Основные характеристики:
- Бренд: Альтами
- Тип микроскопа: цифровой
- Назначение микроскопа: для пайки и ремонта электроники
- Конструкция: прямая
- Метод исследования: светлое поле
- Оптика:
- Увеличение, крат: 0,58 — 7
- Объективы: 1x штатный; сменные 0,3x–2x
- Окуляры: не предусмотрены; наблюдение на мониторе
- Визуальная насадка:
- Тип насадки: цифровой дисплей/монитор ПК
- Подсветка:
- Подсветка: светодиодная
- Расположение подсветки: верхняя
- Механика и предметный столик:
- Фокусировка: зависит от выбранного штатива/фокусировочного механизма
- Камера и экран:
- Наличие камеры: да
- Наличие экрана: нет
- Возможность установки камеры: да
- Дополнительные характеристики:
- Назначение: для прикладных работ
