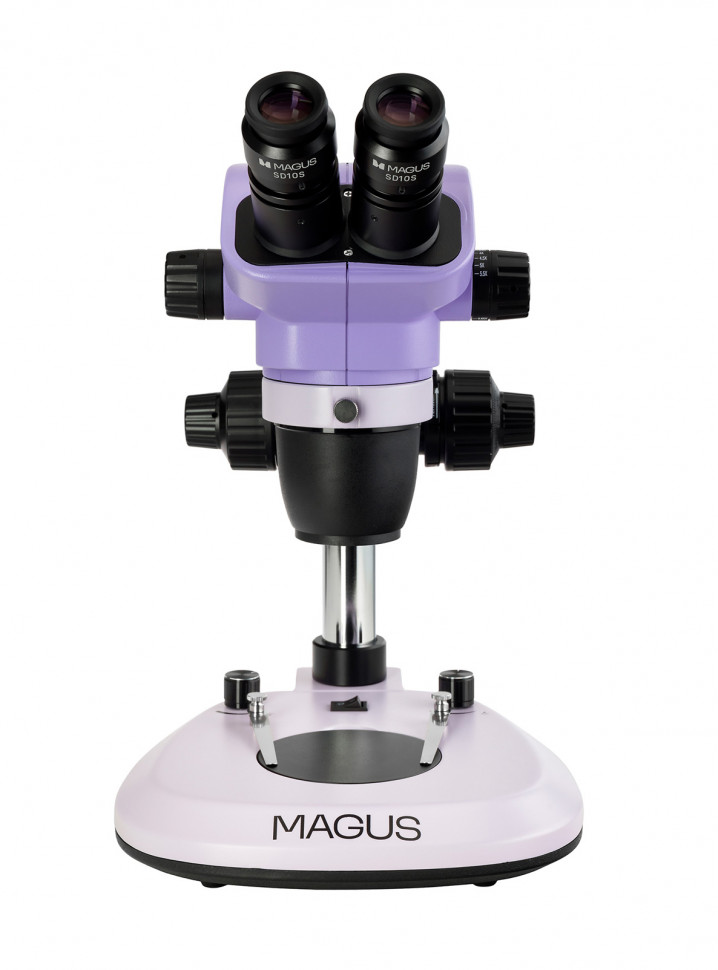

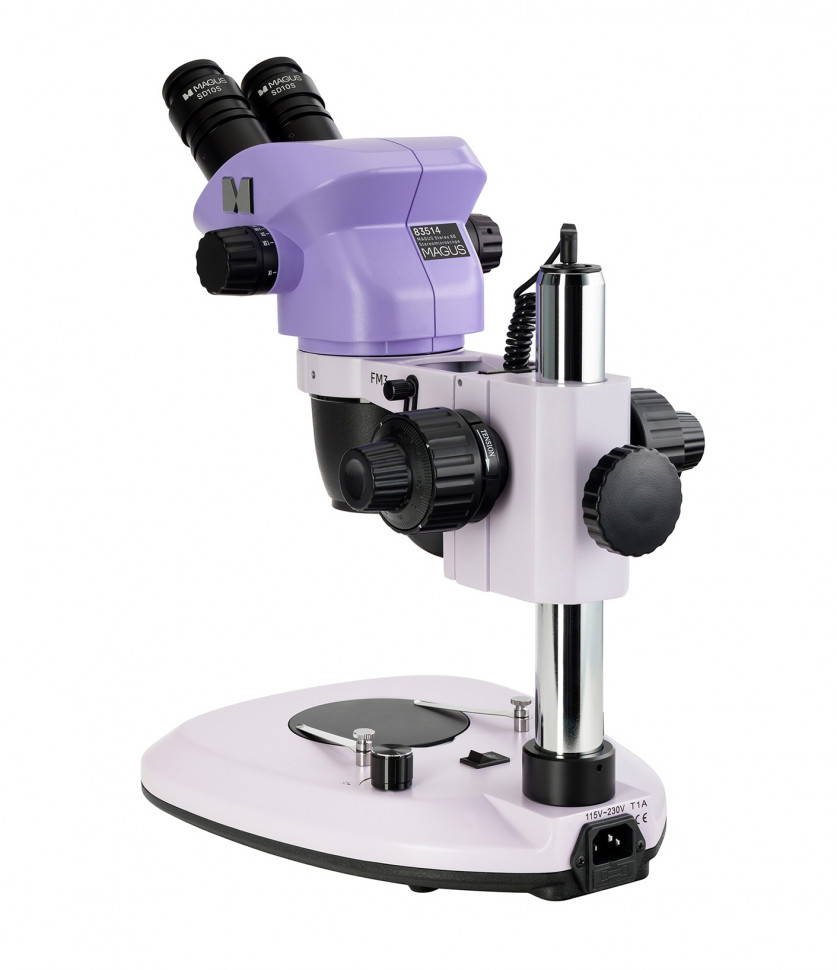

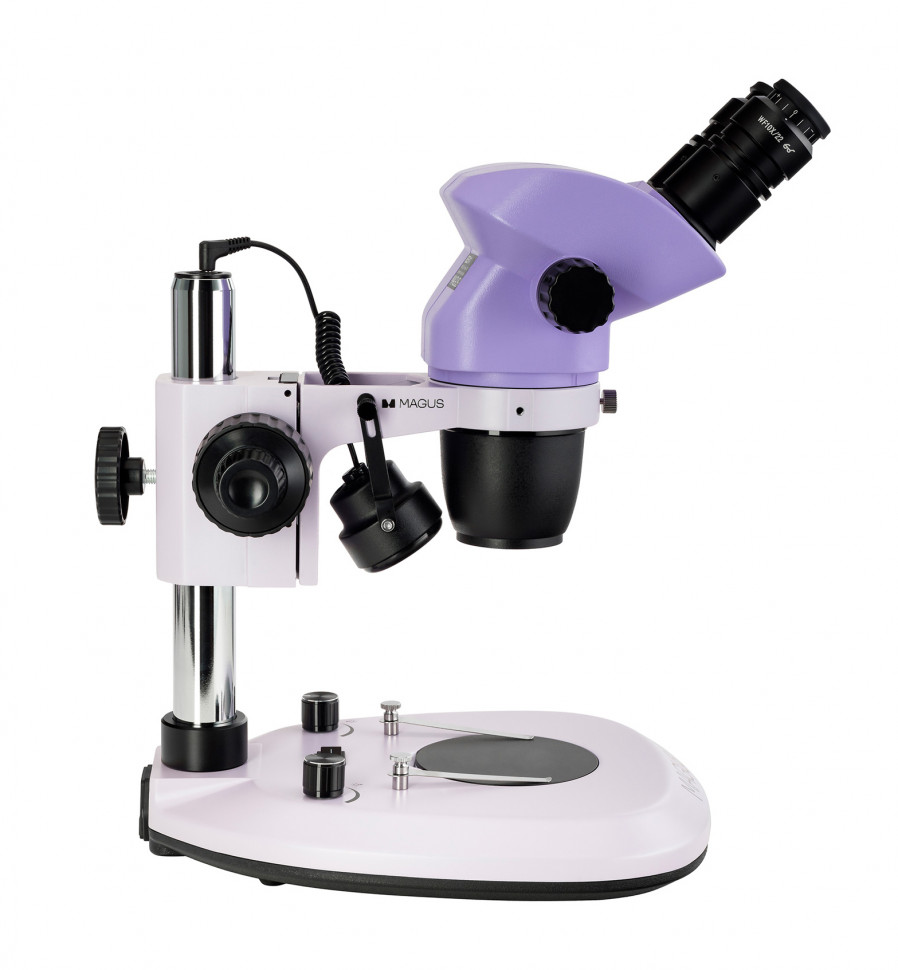

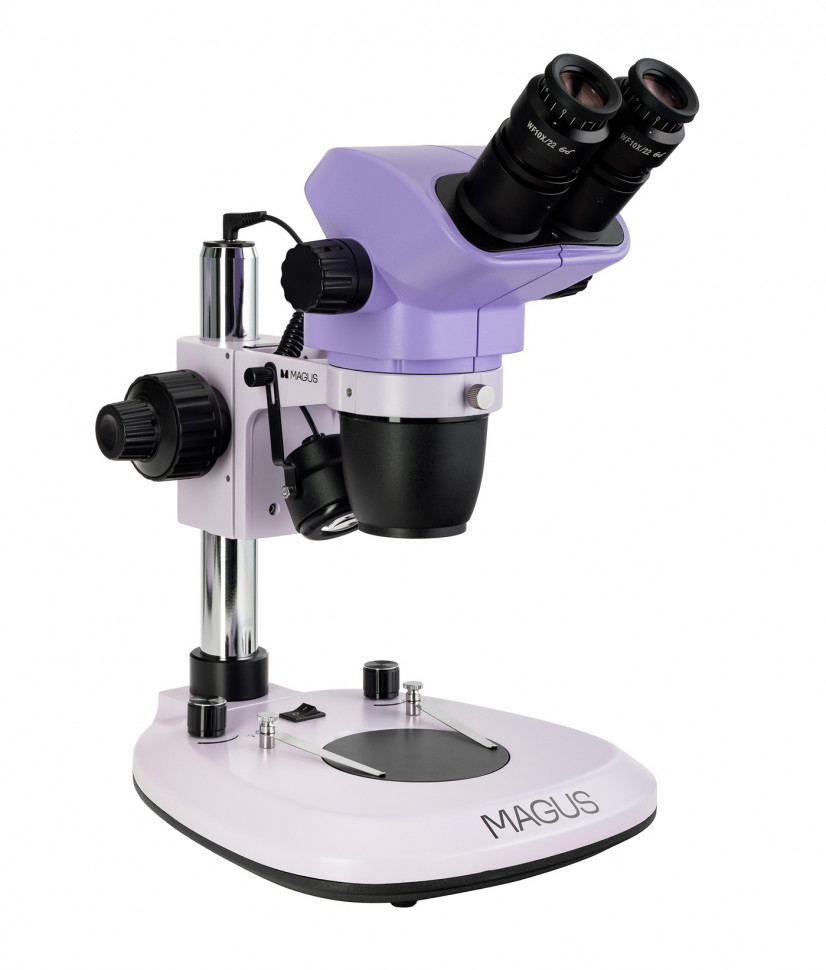

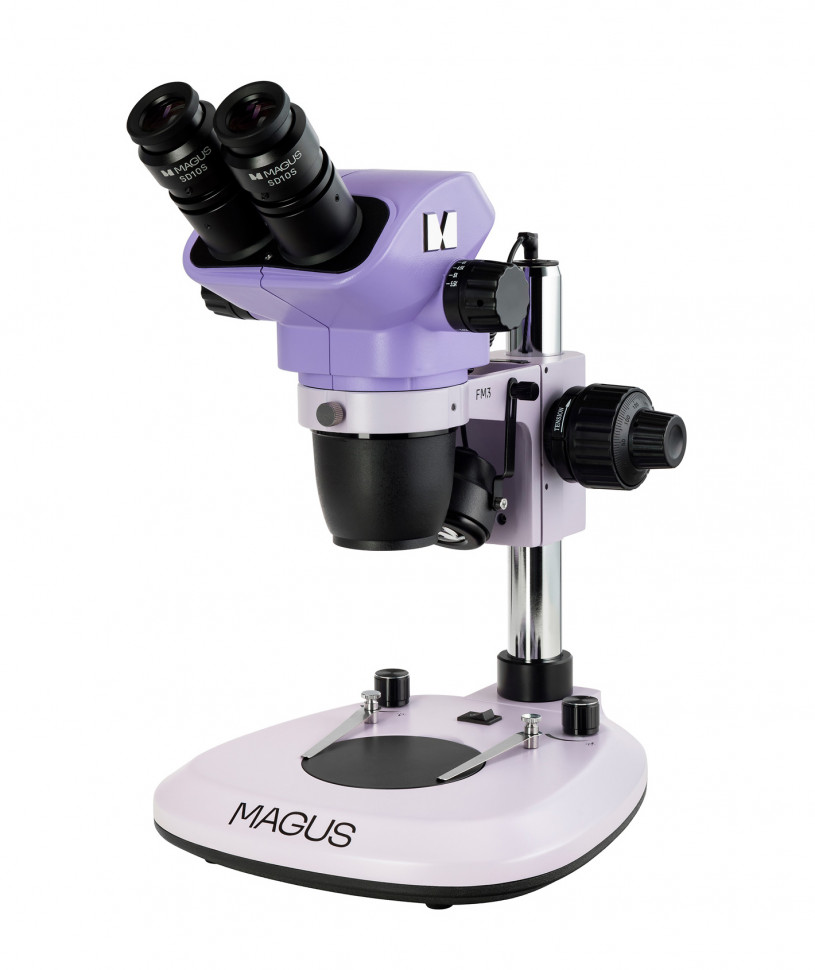

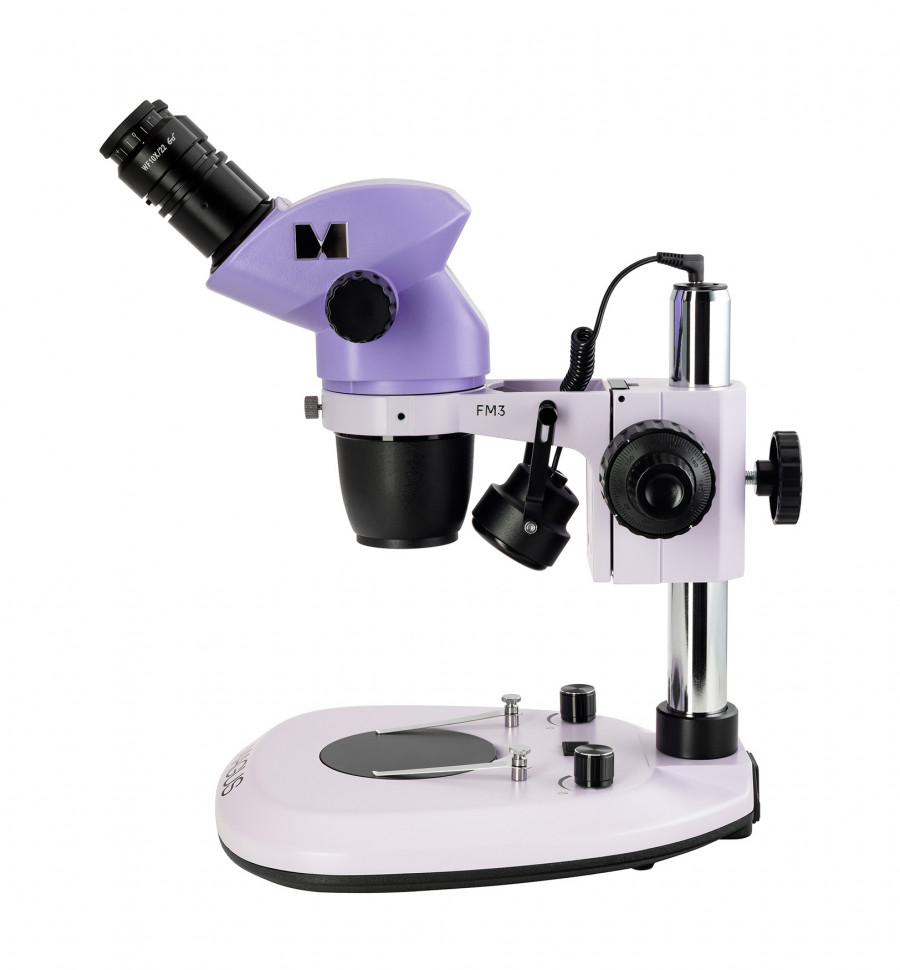

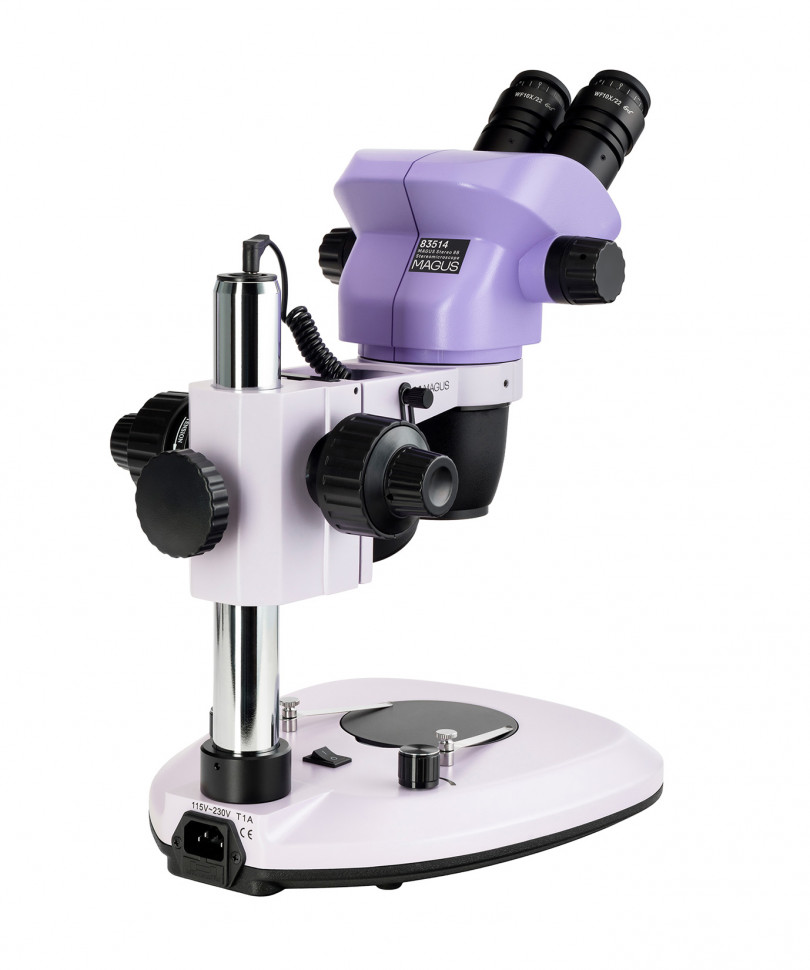

Микроскоп стереоскопический MAGUS Stereo 8B

MAGUS Stereo 8B — стереомикроскоп с трансфокацией 8,4:1 и комбинированным освещением для прикладных работ

Что можно увидеть или сделать на практике

Что можно рассмотреть и сделать

MAGUS Stereo 8B построен по схеме Грену с независимыми оптическими каналами и углом стереоскопичности 15°. Это означает, что каждый глаз получает изображение под своим углом, а мозг формирует объёмную картинку с ощутимой глубиной. На экране такого эффекта не добиться — стереомикроскоп передаёт рельеф поверхности, расположение деталей в пространстве, высоту и глубину структур. Вы видите объект таким, какой он есть, без необходимости мысленно восстанавливать трёхмерную форму по плоскому изображению.

Микроскоп предназначен для работы с объёмными непрозрачными образцами. Комбинированное освещение позволяет исследовать как непрозрачные объекты в отражённом свете (печатные платы, микросхемы, паяные соединения, ювелирные изделия, минералы, детали часовых механизмов, насекомых и растения), так и полупрозрачные препараты в проходящем свете (срезы растительных тканей, тонкие плёнки, биологические мазки). Отражённый свет реализован через осветитель косого освещения — он создаёт контрастное изображение за счёт теневого рельефа, что удобно для выявления неровностей, царапин, микротрещин и границ структур. Проходящий свет подаётся снизу через прозрачную пластину столика — для мягкого равномерного освещения полупрозрачных образцов.

Типичные задачи: пайка и ремонт электронных компонентов, контроль качества паяных соединений, осмотр и ремонт часовых механизмов, установка и закрепление камней в ювелирных изделиях, изучение структуры минералов и горных пород, морфологическое описание насекомых и их частей, препарирование биологических образцов, контроль качества поверхностей в производстве.

Рабочее расстояние и удобство работы

Рабочее расстояние в базовой комплектации составляет 105 мм — это пространство между объективом и поверхностью столика, в котором находится объект наблюдения. Такое расстояние позволяет свободно манипулировать образцом руками, подносить паяльник, пинцет, скальпель или другой инструмент, не рискуя задеть оптику. Для стереомикроскопа это ключевой параметр: большинство задач требуют не только наблюдения, но и одновременного выполнения точных операций под увеличением.

Трансфокатор с коэффициентом 8,4:1 плавно изменяет увеличение от минимального до максимального, одновременно автоматически подстраивая фокусное расстояние. Это означает, что при изменении кратности фокус остаётся на объекте — не нужно каждый раз заново наводить резкость. Вы можете начать с обзорного увеличения 6,5x для поиска нужной области, затем плавно увеличить до 55x для детального рассмотрения, не отрывая рук от работы и не теряя найденный участок из виду.

Фокусировка выполняется коаксиальными рукоятками, расположенными с обеих сторон штатива. Грубая наводка с ходом 45 мм позволяет быстро установить нужную высоту, а жёсткость хода регулируется пользователем под собственные предпочтения. Тонкая фокусировка с шагом 0,002 мм обеспечивает точную настройку резкости на малых участках глубины резкости, что критично при увеличениях выше 40x. Насадка поворачивается на 360° и фиксируется в любом положении — это удобно при работе за общим столом или когда несколько человек по очереди смотрят в микроскоп.

Диапазон увеличения

В базовой комплектации диапазон увеличения составляет 6,5–55x. Это типичный рабочий диапазон для профессиональных стереомикроскопов, оптимально сочетающий обзор, детализацию и глубину резкости. При 6,5x поле зрения охватывает 33,8 мм — достаточно для осмотра крупных деталей, плат или ювелирных изделий целиком. При 55x линейное поле сужается до 4 мм, но детализация возрастает — становятся различимы мелкие дефекты пайки, микротрещины, структура кристаллов.

Важно понимать, что стереомикроскопы не предназначены для достижения увеличений, характерных для биологических микроскопов проходящего света (там увеличение может превышать 1000x). Задача стереомикроскопа — не максимальное приближение, а объёмное восприятие с сохранением большого рабочего расстояния и глубины резкости. При увеличениях выше 100x стереоэффект ослабевает, рабочее расстояние сокращается до нескольких миллиметров, что делает манипуляции практически невозможными.

Тем не менее MAGUS Stereo 8B допускает расширение диапазона с помощью дополнительных окуляров (15x, 20x, 25x, 30x) и насадок на объектив (0,5x, 1,5x, 2x). Теоретически это позволяет получить увеличение от 3,25x до 330x, но практическая применимость крайних значений ограничена. Насадка 0,5x увеличивает поле зрения и рабочее расстояние до 177 мм — это полезно для обзорного осмотра крупных объектов. Насадки 1,5x и 2x сокращают рабочее расстояние до 47 мм и 26 мм соответственно — такие конфигурации подходят только для наблюдения без манипуляций.

Конструкция и технологии

Оптическая схема Грену обеспечивает формирование двух независимых изображений с углом расхождения 15°. Это классическая профессиональная схема для стереомикроскопов: каждый оптический канал имеет собственную линзовую систему, а не просто делит единый световой поток. Угол 15° достаточен для уверенного восприятия объёма, но не вызывает дискомфорта при длительной работе.

Объектив-трансфокатор — ключевой узел микроскопа. Это не набор сменных объективов на револьвере, а единая оптическая система с плавно изменяемым фокусным расстоянием. Коэффициент трансфокации 8,4:1 означает, что максимальное увеличение объектива в 8,4 раза больше минимального. В данной модели это диапазон 0,65–5,5x. При вращении барабана трансфокатора линзы внутри объектива перемещаются по заданной траектории, изменяя увеличение и одновременно компенсируя смещение фокальной плоскости. Результат — плавный зум без потери фокуса, что невозможно при смене дискретных объективов.

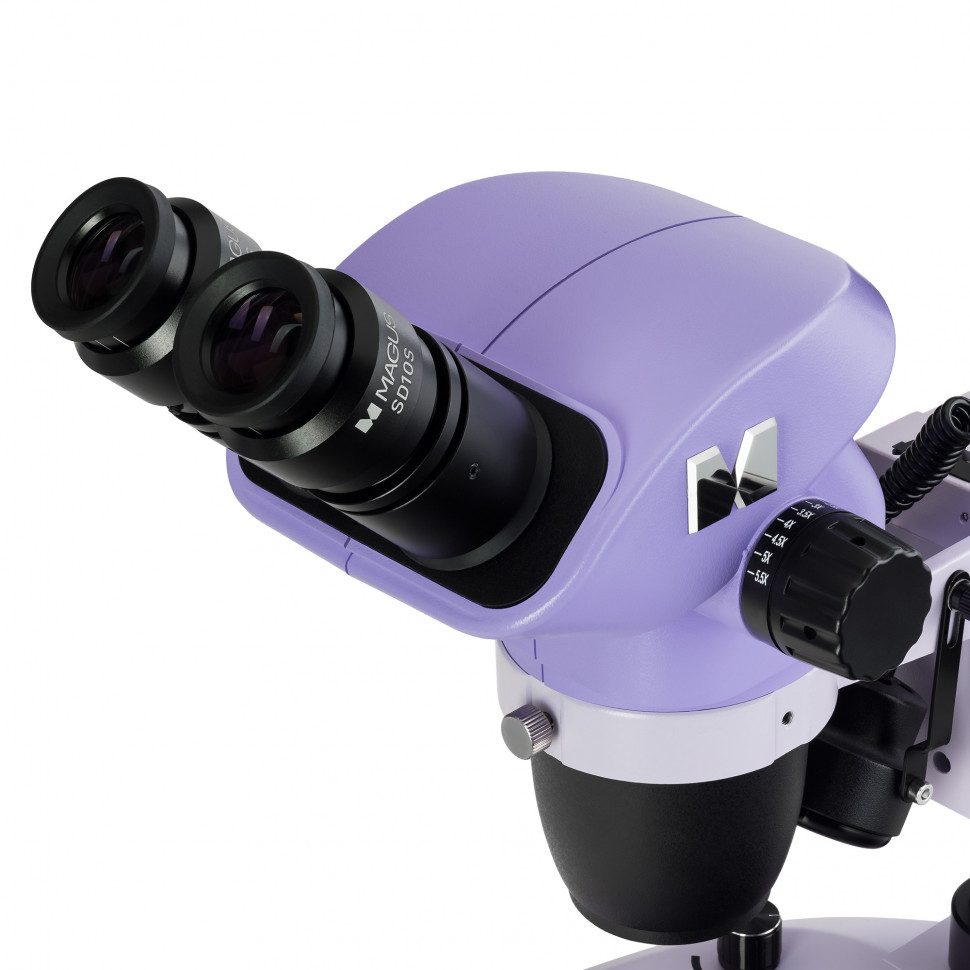

Окуляры 10x/22 мм с удалённым зрачком позволяют наблюдать, не прижимаясь вплотную к линзам — комфортно для работы в очках. Поле зрения 22 мм в окуляре соответствует линейному полю на объекте от 33,8 мм (при минимальном увеличении) до 4 мм (при максимальном). Каждый окуляр имеет диоптрийную коррекцию ±5D, что позволяет компенсировать разницу в зрении между глазами. Межзрачковое расстояние регулируется в диапазоне 54–75 мм — подходит для большинства пользователей.

Освещение построено на светодиодах мощностью 3 Вт с ресурсом до 50 000 часов. Проходящий свет встроен в основание и равномерно подсвечивает объект снизу через прозрачную пластину столика. Отражённый свет реализован как осветитель косого освещения — он установлен на штативе и направляет свет сбоку под углом. Косое освещение создаёт выраженные тени, подчёркивающие рельеф, но может быть неравномерным на гладких отражающих поверхностях. Для таких задач производитель предлагает опциональные кольцевые осветители, в том числе с поляризационным фильтром для устранения бликов при работе с металлами. Яркость обоих источников регулируется, что позволяет подобрать оптимальный уровень освещённости для каждого типа образца.

Предметный столик диаметром 95 мм оснащён двумя сменными пластинами. Прозрачная пластина используется при работе в проходящем свете — она пропускает освещение снизу и не создаёт теней. Чёрно-белая пластина предназначена для отражённого света: её поверхность должна контрастировать с объектом, чтобы чётко выделить границы. Чёрная сторона используется для светлых объектов, белая — для тёмных.

Микроскоп допускает установку цифровой камеры. Камера монтируется в один из окулярных тубусов вместо окуляра — при этом второй глаз продолжает наблюдать визуально. Это даёт возможность фиксировать процесс работы, делать измерения в специализированном ПО или выводить изображение на экран для группового просмотра. Диаметр окулярной трубки — стандартные 30 мм.

Производитель предусматривает расширение методов наблюдения через дополнительные аксессуары. Конденсор тёмного поля устанавливается в систему проходящего освещения и блокирует прямые лучи, пропуская только рассеянный свет от краёв объекта. Это позволяет выявлять мелкие неоднородности, царапины и частицы, невидимые в светлом поле. Устройство простой поляризации включает два поляризационных фильтра (поляризатор и анализатор), установленные в скрещенном положении. При наблюдении в поляризованном свете становятся видны внутренние напряжения в кристаллах, полимерах и стёклах, структура волокон и границы зёрен в металлах после травления.

Кому подойдёт

MAGUS Stereo 8B предназначен для профессионалов и опытных пользователей, выполняющих прикладные работы, требующие одновременного наблюдения и манипуляций под увеличением. Сложность сборки и настройки указывает на то, что микроскоп рассчитан на пользователя, знакомого с принципами работы оптических систем и способного самостоятельно настроить диоптрийную коррекцию, межзрачковое расстояние, освещение по Келеру при использовании опциональных конденсоров.

Микроскоп востребован в ремонте и контроле качества электроники: осмотр и пайка SMD-компонентов, контроль паяных соединений, выявление микротрещин на печатных платах, инспекция BGA-шариков. Трансфокация позволяет быстро переключаться между обзором всей платы и детальным рассмотрением отдельного контакта без смены объектива и без потери найденного участка.

В ювелирном деле и часовом ремонте стереомикроскоп обеспечивает объёмное восприятие изделия, необходимое для установки камней в закрепки, проверки качества огранки, осмотра механизмов, замены мелких деталей. Рабочее расстояние 105 мм достаточно для работы пинцетом, лупой-держателем или граверной машинкой.

В геологии и минералогии схема Грену с углом 15° позволяет оценивать форму кристаллов, спайность, структуру агрегатов. Комбинированное освещение даёт возможность исследовать как непрозрачные шлифы и образцы горных пород в отражённом свете, так и прозрачные петрографические шлифы в проходящем свете. Опциональное устройство поляризации расширяет возможности до выявления двупреломления и определения минералов по оптическим свойствам.

В биологии стереомикроскоп применяется для морфологического описания и препарирования: энтомология (определение видов насекомых, изучение строения ротовых аппаратов, гениталий, крыльев), ботаника (анатомия цветков, семян, структура коры и листьев), зоология беспозвоночных (изучение внешнего строения моллюсков, ракообразных). В отличие от биологического микроскопа проходящего света, стереомикроскоп не требует изготовления тонких срезов — объект можно изучать целиком в естественном виде.

В учебных заведениях с профессиональными программами подготовки (технические колледжи, ювелирные школы, биологические факультеты) такой микроскоп используется как основной инструмент для практических занятий и курсовых работ.

Что важно знать заранее

Микроскоп не предназначен для изучения клеток, бактерий и других объектов микронного масштаба. Максимальное увеличение 55x (в базовой комплектации) позволяет видеть структуры размером от нескольких десятков микрометров. Для микробиологии, гистологии, цитологии требуется биологический микроскоп проходящего света с увеличением до 1000x и иммерсионными объективами высокой числовой апертуры.

Расширение диапазона увеличения до 330x с помощью дополнительных окуляров и насадок теоретически возможно, но практически ограничено физикой стереомикроскопа. При высоких увеличениях рабочее расстояние сокращается до 26 мм и менее, стереоэффект ослабевает, глубина резкости падает до долей миллиметра. Такие конфигурации пригодны только для визуального наблюдения статичных объектов, а не для манипуляций. Оптимальный рабочий диапазон для большинства задач — от 10x до 80x.

Косое освещение отражённого света создаёт выраженный контраст за счёт теней, но может давать неравномерное освещение на гладких металлических и стеклянных поверхностях. Блики, засветки и резкие перепады яркости устраняются путём установки опциональных кольцевых осветителей, обеспечивающих равномерное бестеневое освещение. Для работы с зеркальными поверхностями рекомендуется кольцевой осветитель с поляризационным фильтром.

Настройка микроскопа требует времени и понимания оптических принципов. Необходимо правильно установить межзрачковое расстояние, отрегулировать диоптрийную коррекцию на каждом окуляре (чтобы компенсировать разницу в зрении между глазами), настроить яркость и направление освещения. При установке дополнительных аксессуаров (конденсор тёмного поля, устройство поляризации) требуется юстировка оптической системы. Производитель относит уровень сложности сборки и настройки к категории «сложно» — это не микроскоп для быстрого старта без подготовки.

Цифровая камера устанавливается вместо одного из окуляров, что превращает микроскоп в монокулярный на время съёмки. Второй глаз продолжает наблюдать визуально, но синхронность изображений может теряться в зависимости от типа камеры. Для полноценной цифровой работы с сохранением стереоэффекта существуют специализированные системы с двумя синхронизированными камерами, но это выходит за рамки базовой комплектации.

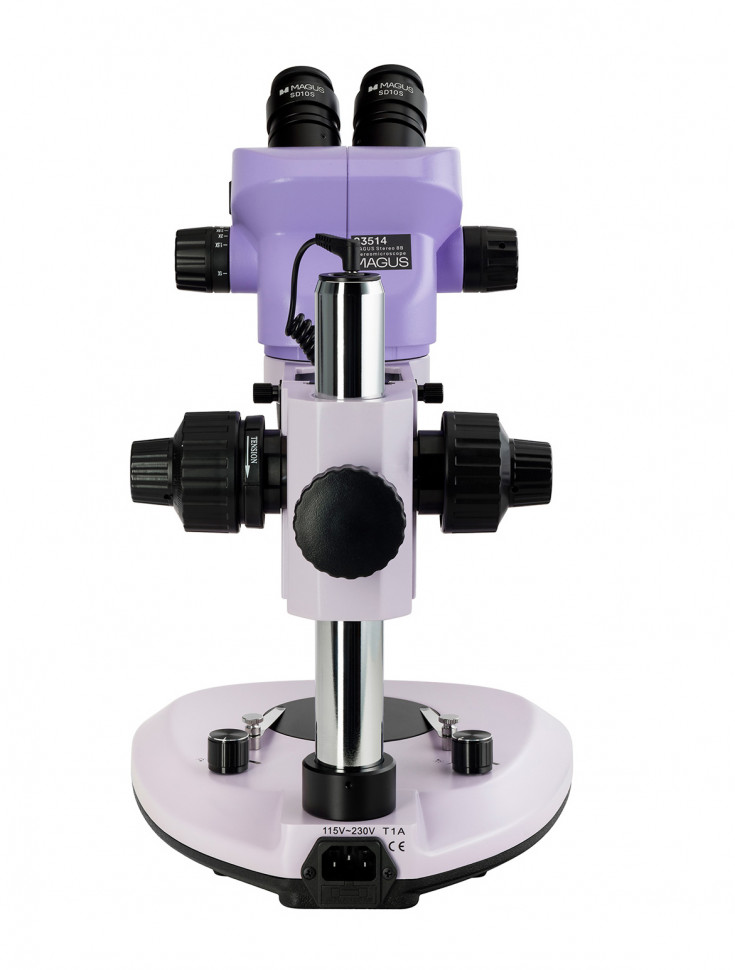

Питание от сети переменного тока 115–230 В / 50/60 Гц означает, что микроскоп не автономен — требуется розетка. Это стандартно для стационарных лабораторных и производственных приборов, но ограничивает применение в полевых условиях.

Комплектация

• Основание со встроенным источником проходящего света, блоком питания и штативом с фокусировочным механизмом — основа конструкции: светодиод проходящего света 3 Вт встроен в основание и подсвечивает объект снизу через прозрачную пластину столика; штатив несёт фокусировочный механизм с грубой и тонкой наводкой, а также крепление для оптической головки
• Оптическая головка с визуальной насадкой — объектив-трансфокатор 0,65–5,5x с бинокулярной насадкой, поворачивающейся на 360° с фиксацией в любом положении; угол наклона окулярных трубок 45°
• Окуляр 10x/22 мм с удалённым зрачком и диоптрийной коррекцией (2 шт.) — обеспечивают итоговое увеличение 6,5–55x в паре с объективом; диоптрийная коррекция ±5D на каждом окуляре позволяет настроить резкость индивидуально для каждого глаза

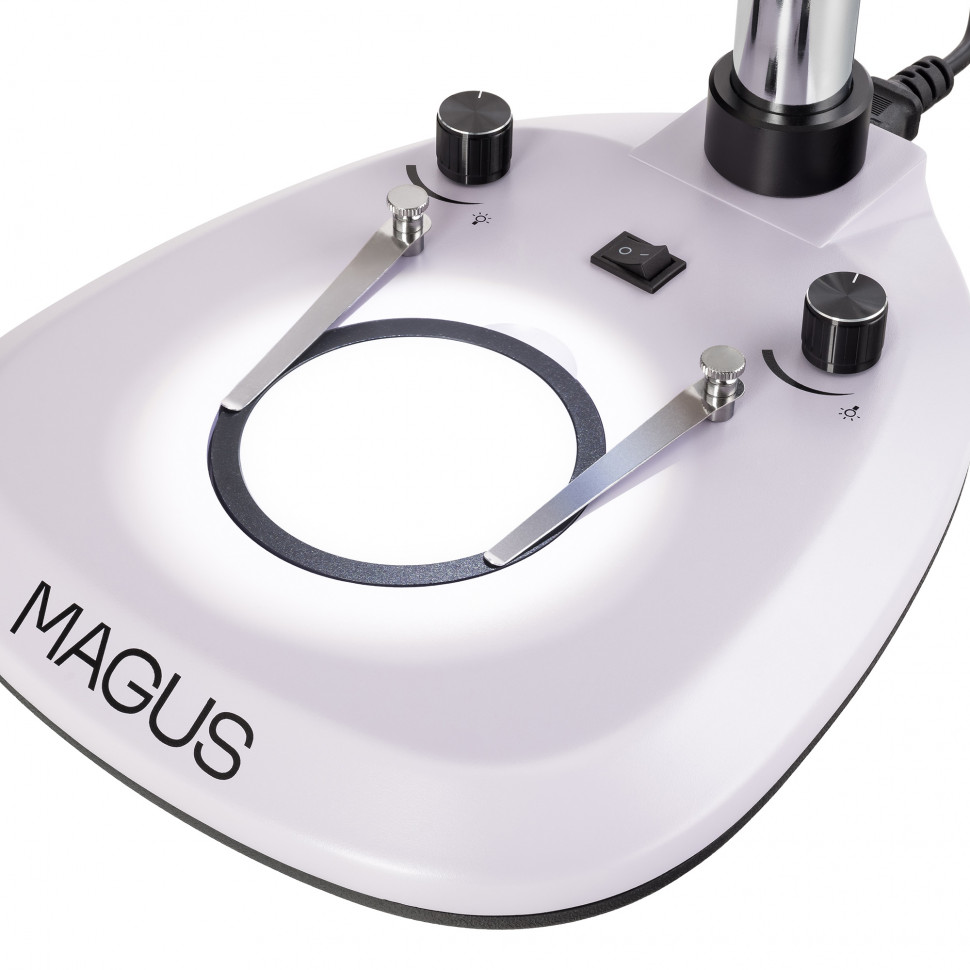

• Прозрачная пластина — устанавливается на столик при работе в проходящем свете с полупрозрачными образцами

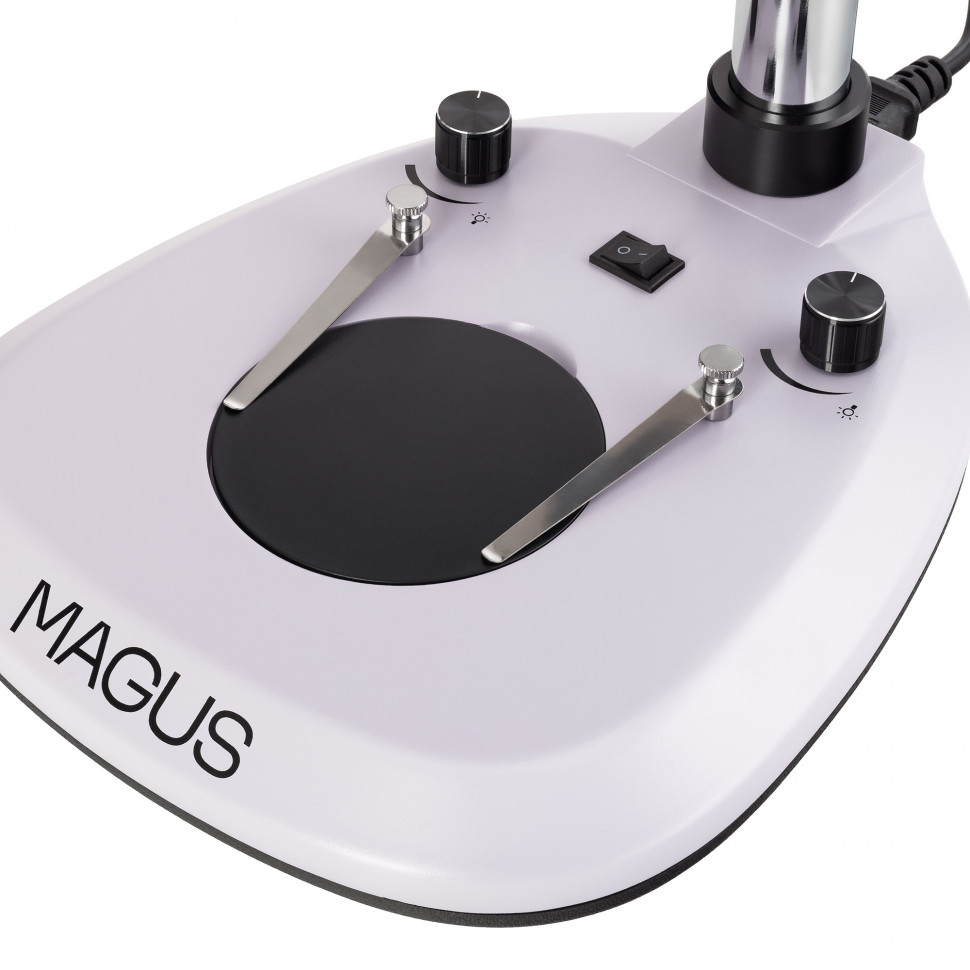

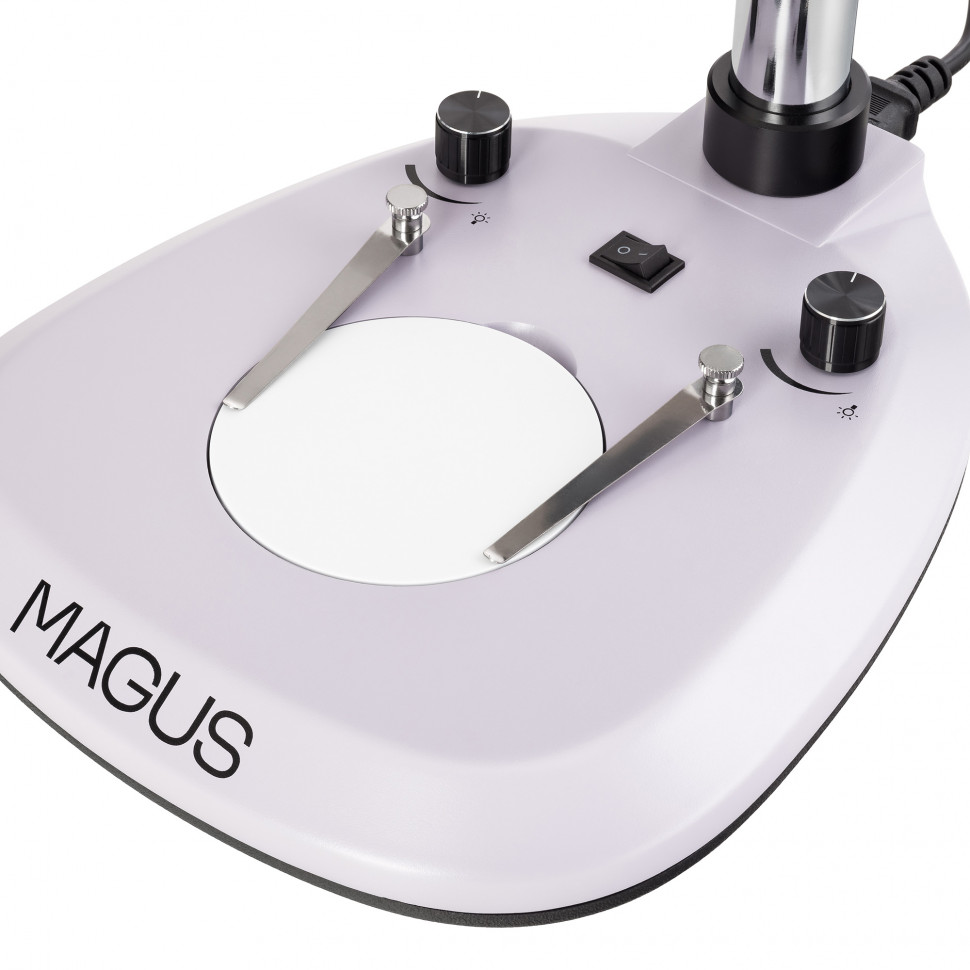

• Чёрно-белая пластина — устанавливается при работе с непрозрачными объектами в отражённом свете; чёрная сторона для светлых объектов, белая — для тёмных, обеспечивает контрастный фон

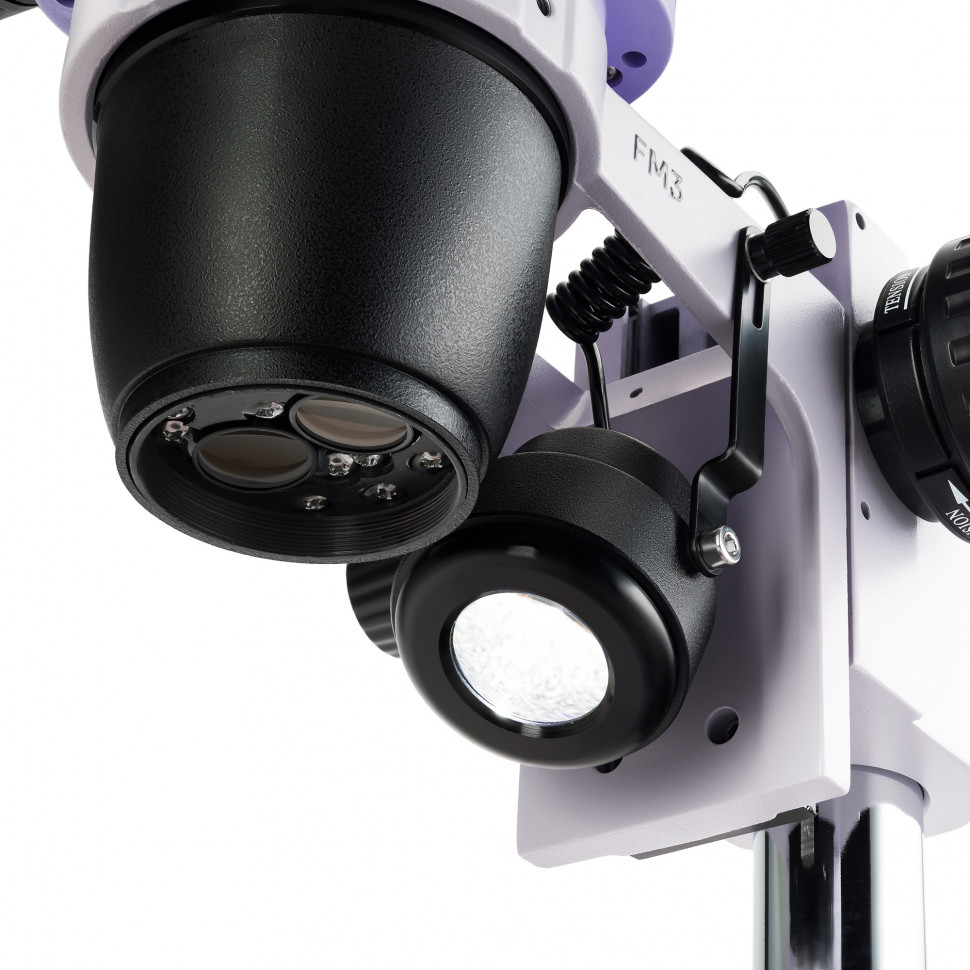

• Осветитель отражённого света косого освещения — светодиод 3 Вт, направляет свет сбоку под углом, создаёт контрастное теневое изображение для выявления рельефа
• Сетевой шнур питания, пылезащитный чехол, инструкция по эксплуатации и гарантийный талон

Комплект включает всё необходимое для начала работы с непрозрачными и полупрозрачными образцами в светлом поле. Для расширения возможностей потребуется приобретение дополнительных аксессуаров.

Рекомендуемые аксессуары

Окуляры с другой кратностью (15x, 20x, 25x, 30x) позволяют изменить итоговое увеличение без замены объектива. Повышение кратности окуляра увеличивает изображение, но сокращает поле зрения и может приводить к «пустому увеличению», если оптическая система объектива не обеспечивает соответствующую детализацию. Окуляр 10x/22 мм со шкалой полезен для измерений линейных размеров объекта в паре с калибровочным слайдом.

Насадки на объектив (0,5x, 1,5x, 2x) изменяют увеличение объектива и рабочее расстояние. Насадка 0,5x увеличивает поле зрения и рабочее расстояние до 177 мм — удобно для обзорного осмотра крупных объектов или для работы с инструментами, требующими большого пространства. Насадки 1,5x и 2x повышают детализацию, но сокращают рабочее расстояние до 47 мм и 26 мм соответственно — применимы для наблюдения без манипуляций.

Кольцевые осветители — альтернатива встроенному косому освещению. Кольцевой осветитель даёт равномерное бестеневое освещение, устраняя проблемы с бликами и неравномерностью на гладких поверхностях. Кольцевой осветитель с поляризационным фильтром подавляет отражения от металлов и стёкол. Кольцевой осветитель с включением по секторам позволяет управлять направлением света и положением теней — полезно при контроле рельефа и дефектов поверхности. Осветитель типа «гусиная шея» даёт направленное освещение под произвольным углом — для подсветки труднодоступных участков или создания специфического контраста.

Конденсор тёмного поля устанавливается в систему проходящего освещения и блокирует прямые лучи. В результате объект виден на тёмном фоне за счёт рассеянного света — мелкие царапины, частицы, неоднородности становятся отчётливо видны. Метод востребован в контроле качества оптических поверхностей, плёнок, стёкол.

Устройство простой поляризации включает поляризатор и анализатор, установленные в скрещенном положении. В поляризованном свете видны внутренние напряжения в кристаллах и полимерах, двупреломление в минералах, структура волокон. Метод применяется в минералогии, материаловедении, контроле качества полимерных изделий.

Механический предметный столик позволяет плавно перемещать объект по двум осям с помощью микрометрических винтов. Это упрощает поиск нужного участка, позиционирование объекта в центре поля зрения и последовательный осмотр больших образцов.

Цифровая камера устанавливается в один из окулярных тубусов и позволяет фиксировать изображение, выводить его на экран, проводить измерения в специализированном ПО. Для калибровки измерений используется калибровочный слайд с известными линейными размерами.

Универсальный штатив с механизмом фокусировки — альтернативная конструкция стойки, обеспечивающая иное расположение оптической головы, что может быть удобнее для определённых задач или планировки рабочего места.

Итог

MAGUS Stereo 8B — профессиональный стереомикроскоп по схеме Грену с плавной трансфокацией 8,4:1 и комбинированным освещением, предназначенный для прикладных работ, требующих одновременного наблюдения и точных манипуляций. Диапазон увеличения 6,5–55x, рабочее расстояние 105 мм, точная фокусировка 0,002 мм и возможность расширения методов наблюдения делают его универсальным инструментом для ремонта электроники, ювелирного дела, контроля качества, энтомологии, минералогии и других областей, где критичны объёмное восприятие образца и удобство работы под увеличением. Сложность настройки и высокие требования к квалификации пользователя компенсируются гибкостью конфигурации, долговечностью светодиодного освещения и обширным ассортиментом профессиональных аксессуаров. Гарантия 5 лет подтверждает надёжность конструкции и готовность производителя к длительной эксплуатации прибора в интенсивном режиме.
