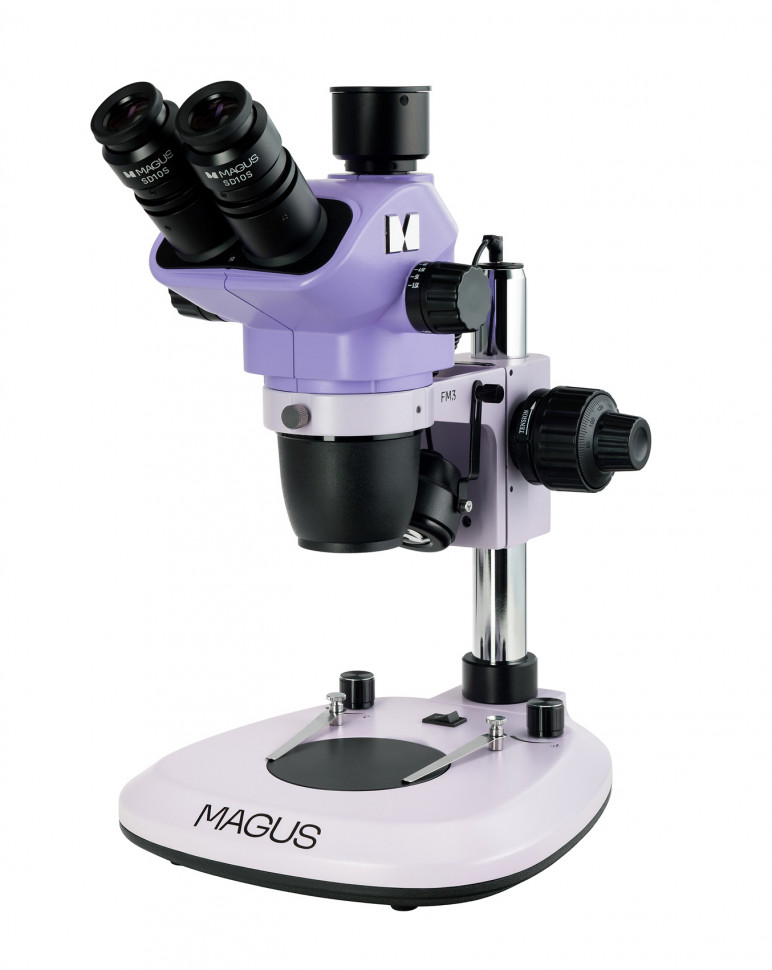

Микроскоп стереоскопический MAGUS Stereo 8T

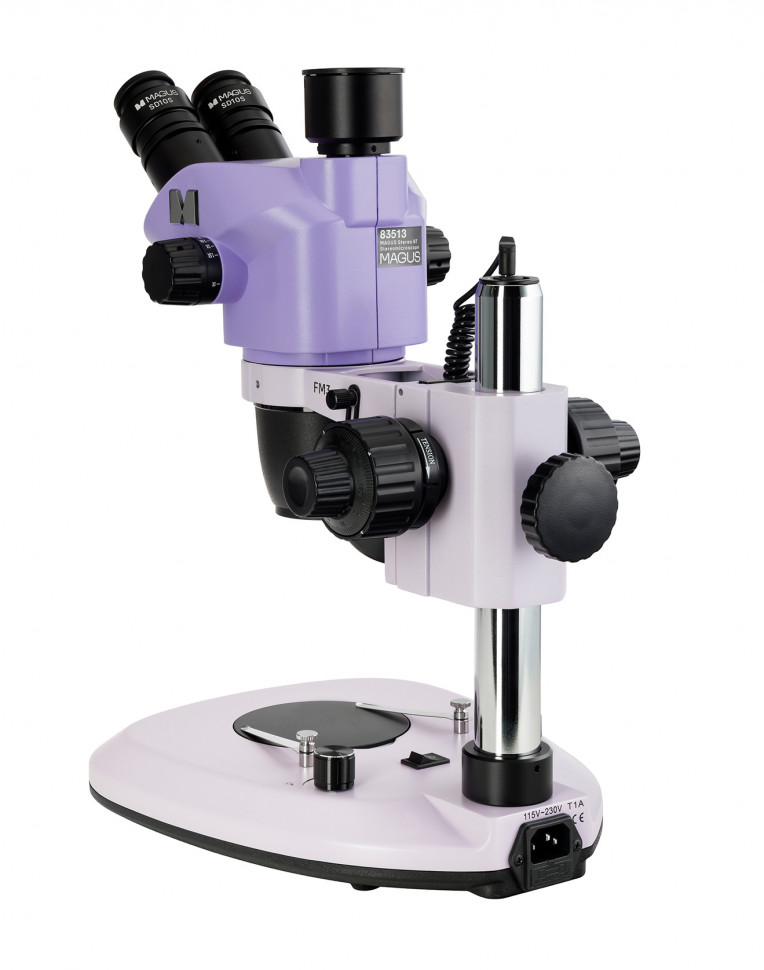

MAGUS Stereo 8T — стереомикроскоп с трансфокатором 8,4:1 и тринокулярной поворотной насадкой для прикладных работ

Что можно увидеть или сделать на практике

Что можно рассмотреть и сделать

MAGUS Stereo 8T работает с объёмными непрозрачными объектами без специальной подготовки образцов. Оптическая схема Грену формирует стереоскопическое изображение через два независимых оптических канала, передавая рельеф поверхности и глубину объекта. Прибор подходит для монтажа и пайки электронных компонентов, контроля качества изделий на производстве, ювелирных работ с камнями и металлами, реставрации миниатюрных предметов, препарирования энтомологических коллекций, изучения минералогических образцов и других задач, где требуется объёмное восприятие при увеличении.

Рабочее расстояние и удобство работы

Стандартное рабочее расстояние 105 мм между объективом и предметным столиком оставляет достаточно пространства для манипуляций инструментом или руками во время наблюдения. Это позволяет работать паяльником, пинцетом, скальпелем или препаровальными иглами, не упираясь в оптику. При установке дополнительной насадки 0,5× рабочее расстояние увеличивается до 177 мм, что удобно для крупногабаритных объектов или работы с двумя руками. Насадки 1,5× и 2× сокращают рабочее расстояние до 47 мм и 26 мм соответственно, обеспечивая более высокое увеличение в ущерб свободному пространству.

Диапазон увеличения

Трансфокатор с коэффициентом 8,4:1 обеспечивает плавное изменение увеличения от 6,5× до 55× при использовании комплектных окуляров 10×. Объект остаётся в фокусе при изменении кратности, что ускоряет работу. Линейное поле зрения при этом изменяется от 33,8 мм до 4 мм. Диапазон 6,5–55× соответствует типичным задачам инструментальной микроскопии и позволяет оценить объект в целом на малом увеличении, затем перейти к детальному рассмотрению отдельных участков. Установка дополнительных окуляров кратностью 15×, 20×, 25× или 30× и насадок на объектив расширяет общий диапазон до 3,25–330×, но такие комбинации требуют соответствующей корректировки освещения и резко сокращают поле зрения.

Конструкция и технологии

Оптическая схема Грену разделяет световой поток на два независимых канала с самого начала оптического тракта. Каждый глаз наблюдателя получает изображение под собственным углом, за счёт чего формируется выраженный стереоэффект и восприятие глубины. Это принципиально отличается от простых стереомикроскопов с общим объективом.

Трансфокатор представляет собой зум-объектив с переменным фокусным расстоянием. При вращении регулятора система линз внутри объектива перемещается, плавно изменяя увеличение в 8,4 раза без смены оптических элементов и без потери фокуса. Это ускоряет работу и устраняет необходимость перефокусировки после смены кратности.

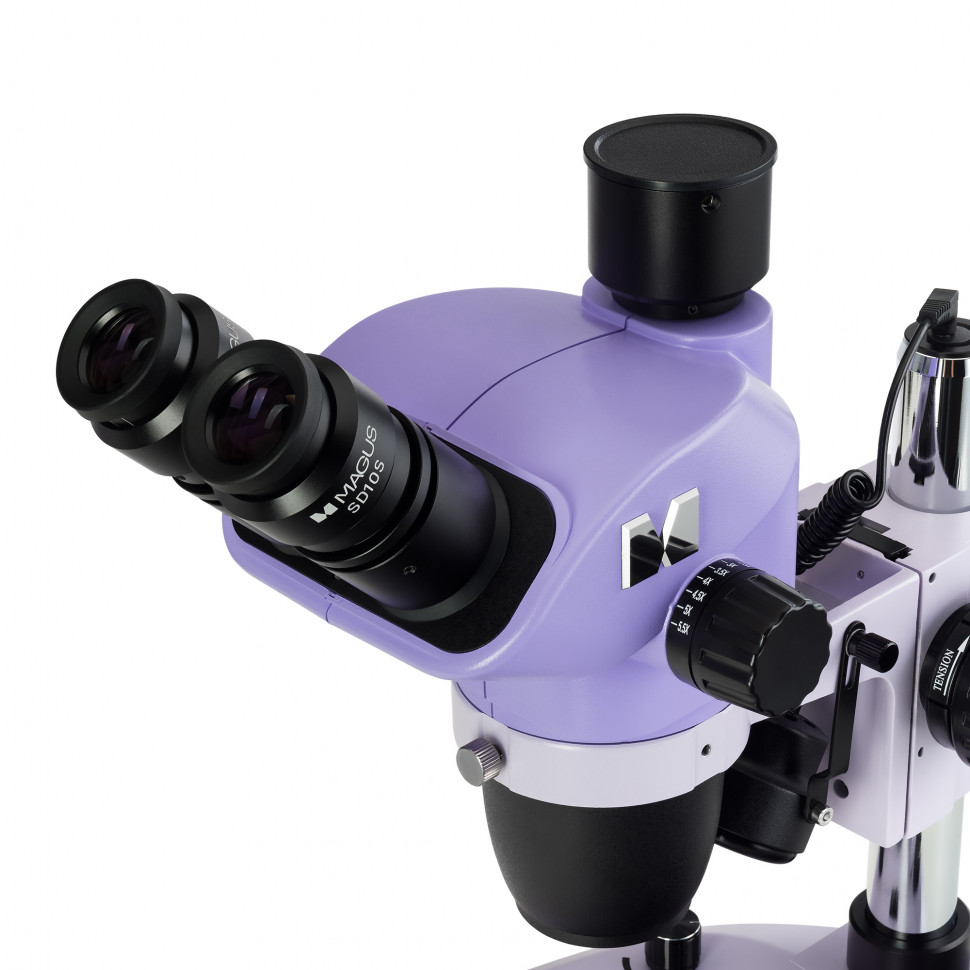

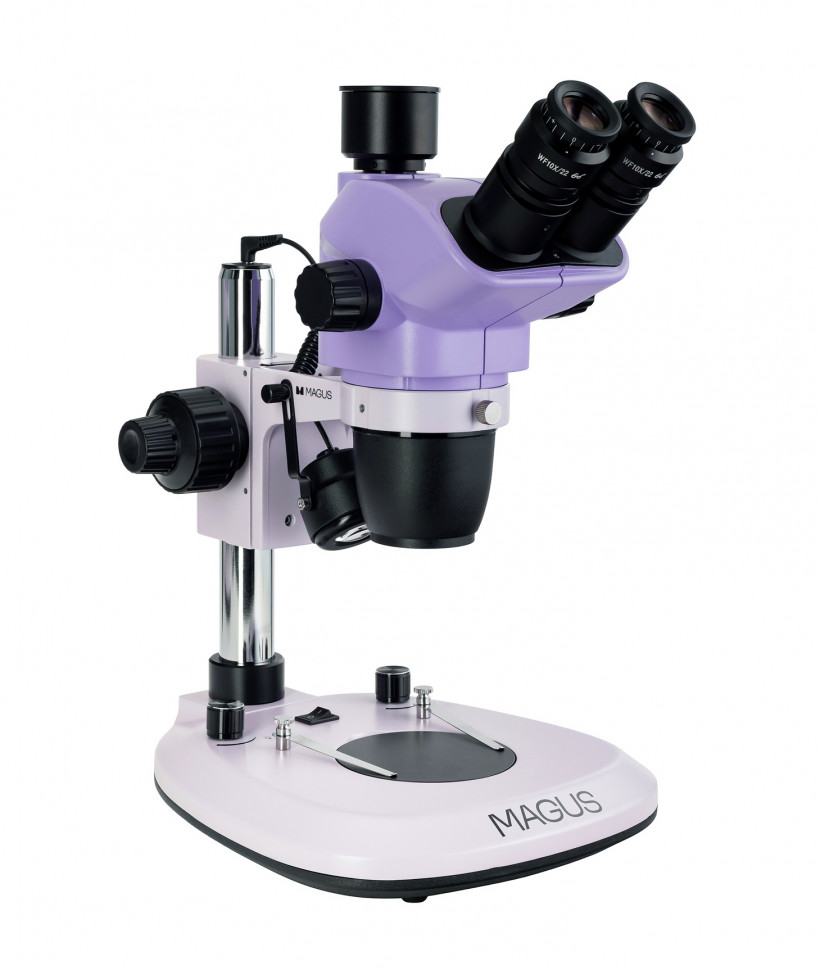

Тринокулярная насадка включает два окулярных тубуса диаметром 30 мм с углом наклона 45° и отдельный вертикальный порт для камеры. Вся насадка поворачивается на 360° вокруг вертикальной оси с возможностью фиксации в любом положении. Это позволяет выбрать удобный угол наблюдения относительно рабочего места или расположить порт камеры в нужной ориентации. Межзрачковое расстояние регулируется в диапазоне 54–75 мм, каждый окуляр имеет диоптрийную коррекцию ±5D. Комплектные окуляры 10×/22 мм оснащены удалённым зрачком, что делает наблюдение комфортным для пользователей в очках.

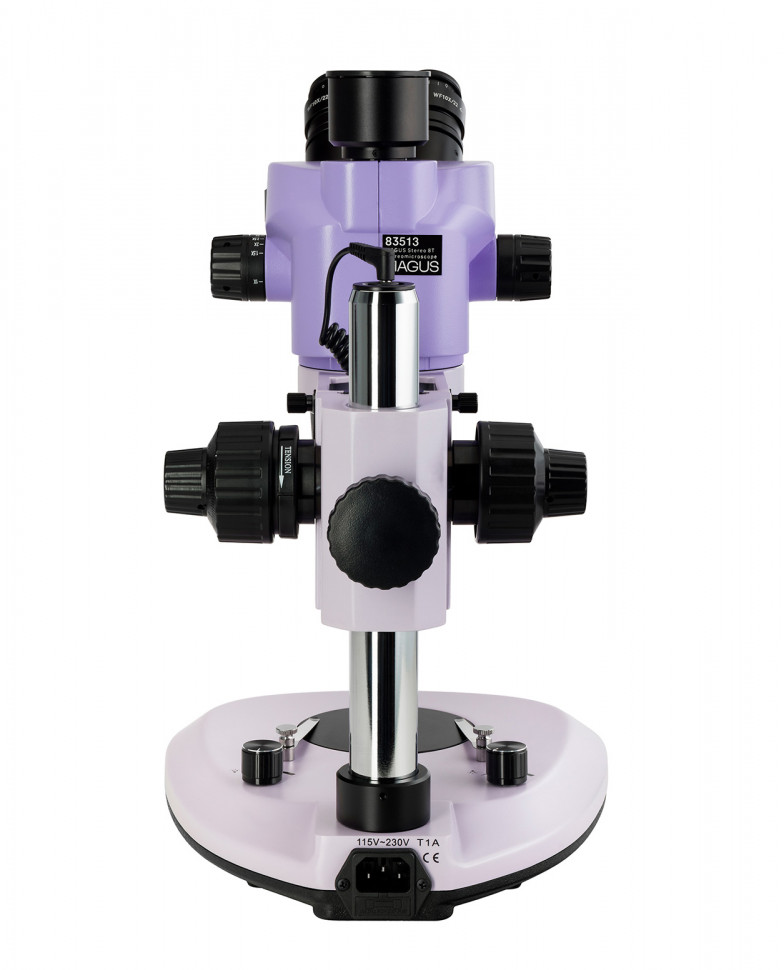

Фокусировочный механизм двухступенчатый. Грубая фокусировка с ходом 45 мм позволяет быстро навести резкость на объект, её жёсткость регулируется пользователем под индивидуальные предпочтения. Тонкая фокусировка с минимальным шагом 0,002 мм необходима для точной доводки резкости на высоких увеличениях. Рукоятки обеих систем расположены соосно по обеим сторонам штатива.

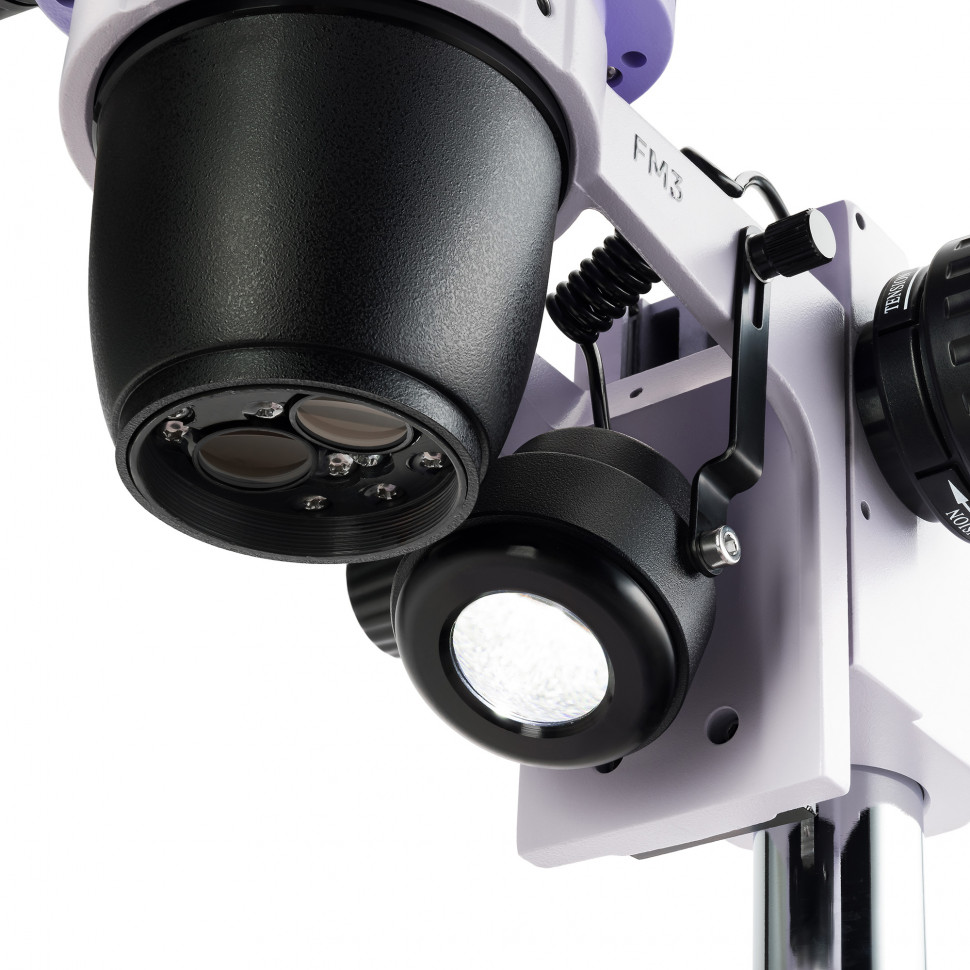

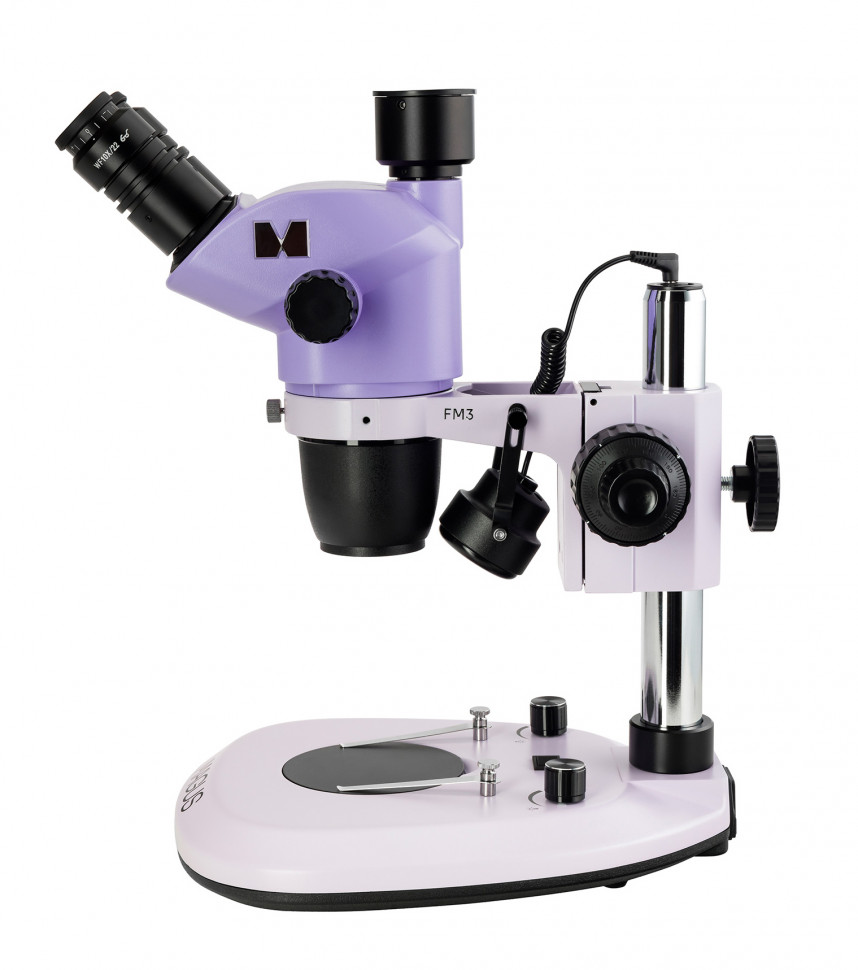

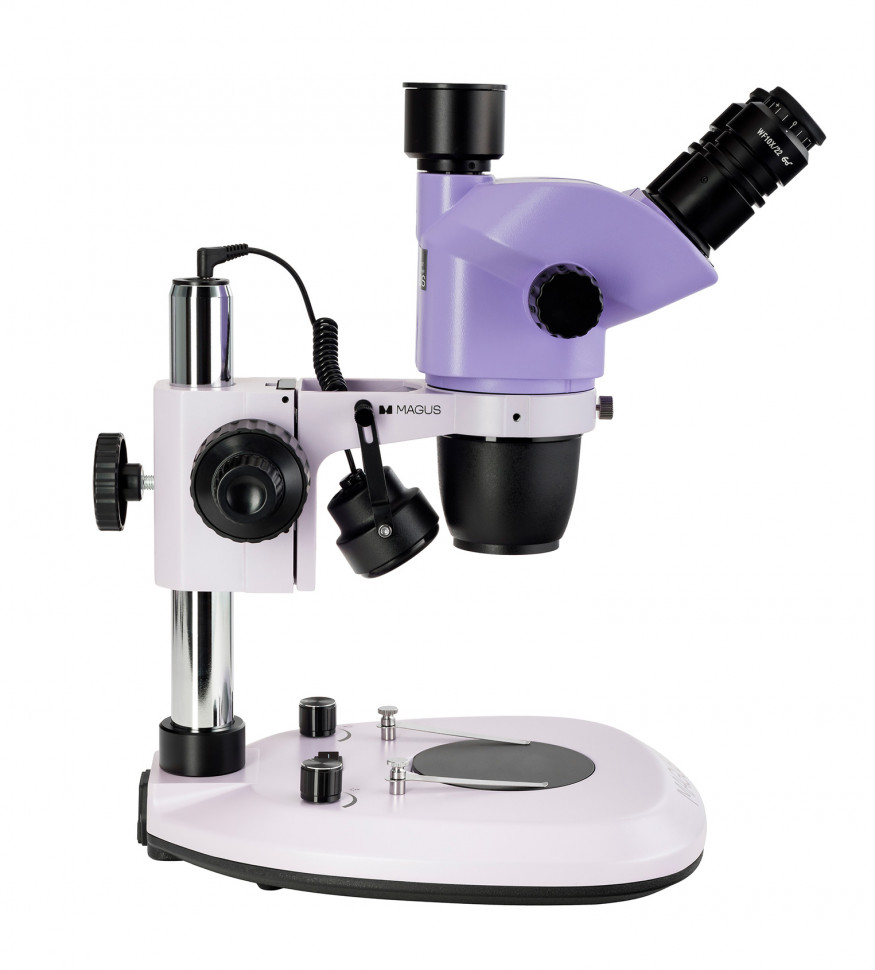

Микроскоп оборудован встроенными светодиодными осветителями мощностью 3 Вт каждый со сроком службы до 50 000 часов. Осветитель проходящего света расположен в основании под прозрачной пластиной предметного столика и обеспечивает равномерную подсветку снизу для полупрозрачных объектов. Осветитель отражённого света смонтирован сверху и направляет свет под углом (косое освещение), создавая контрастное изображение рельефа непрозрачных поверхностей. Яркость обоих источников регулируется независимо.

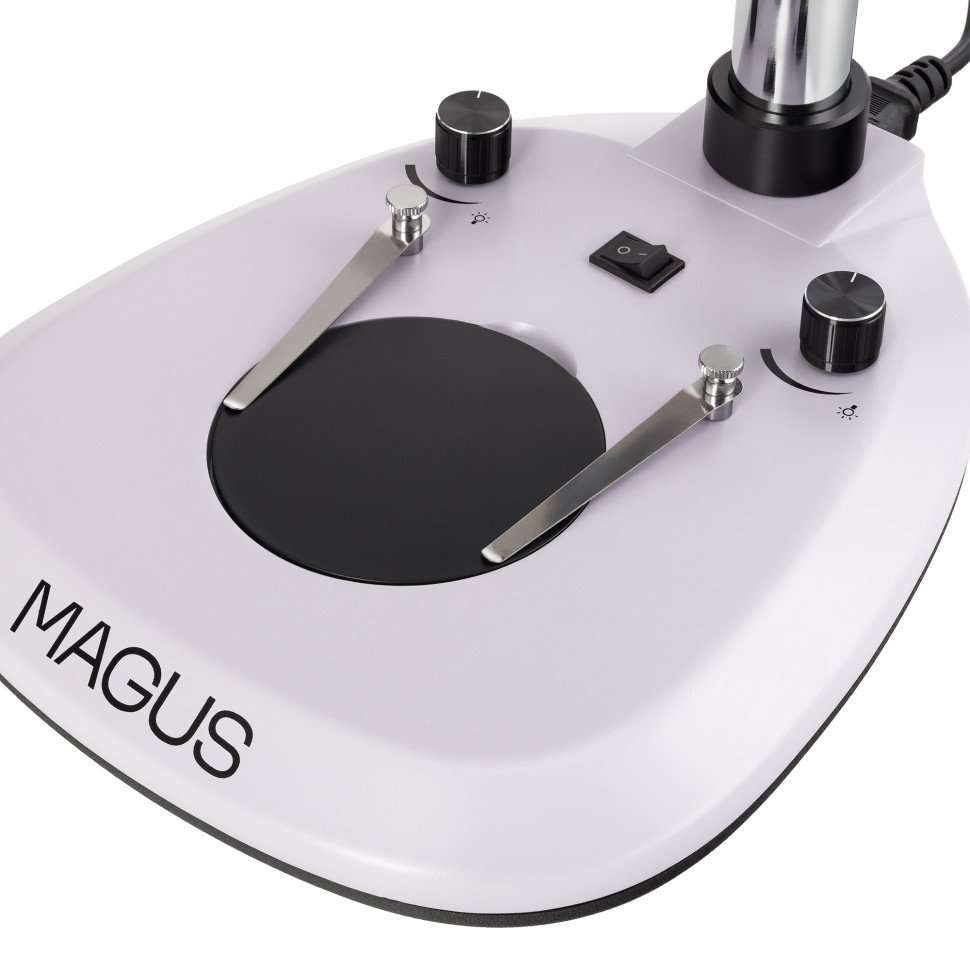

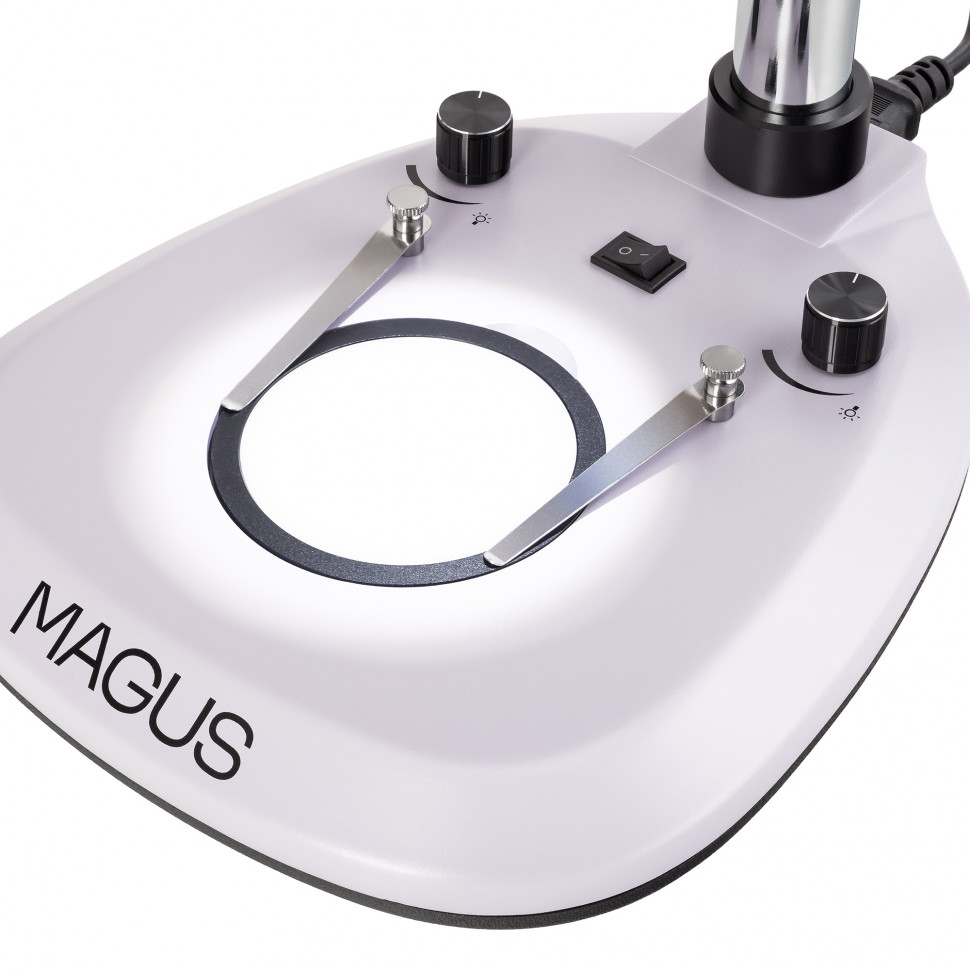

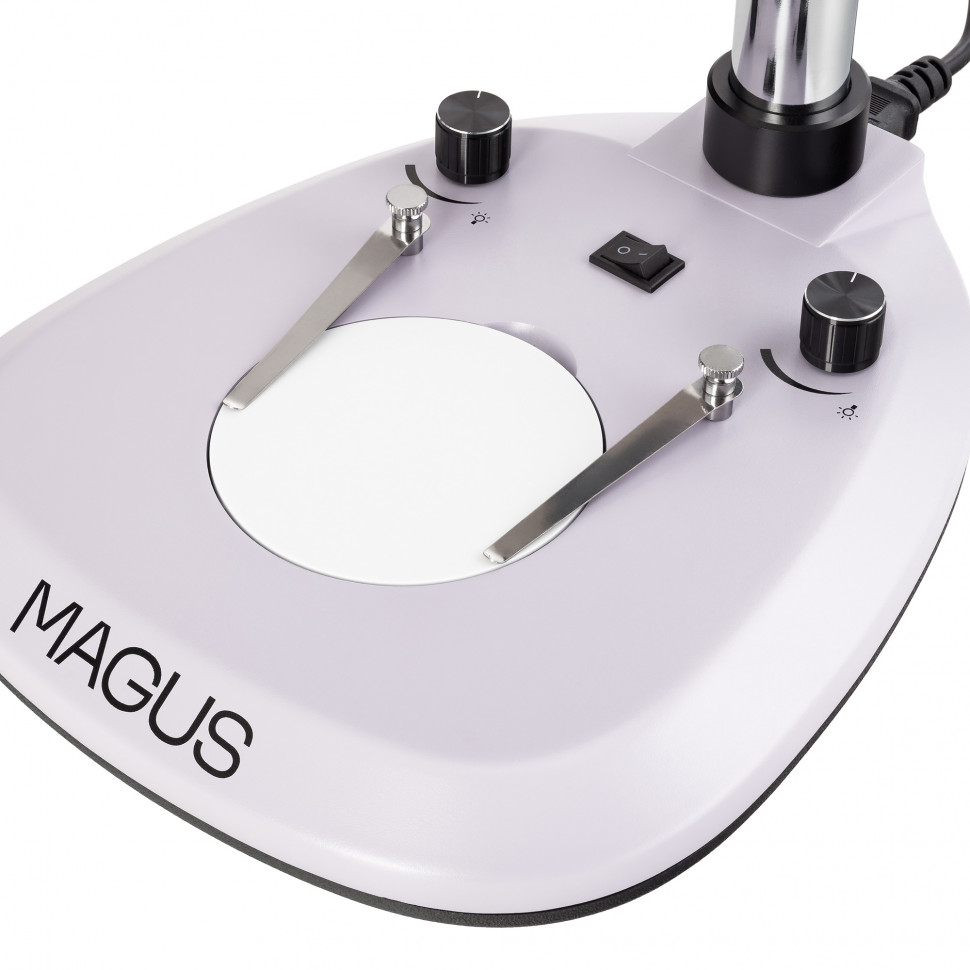

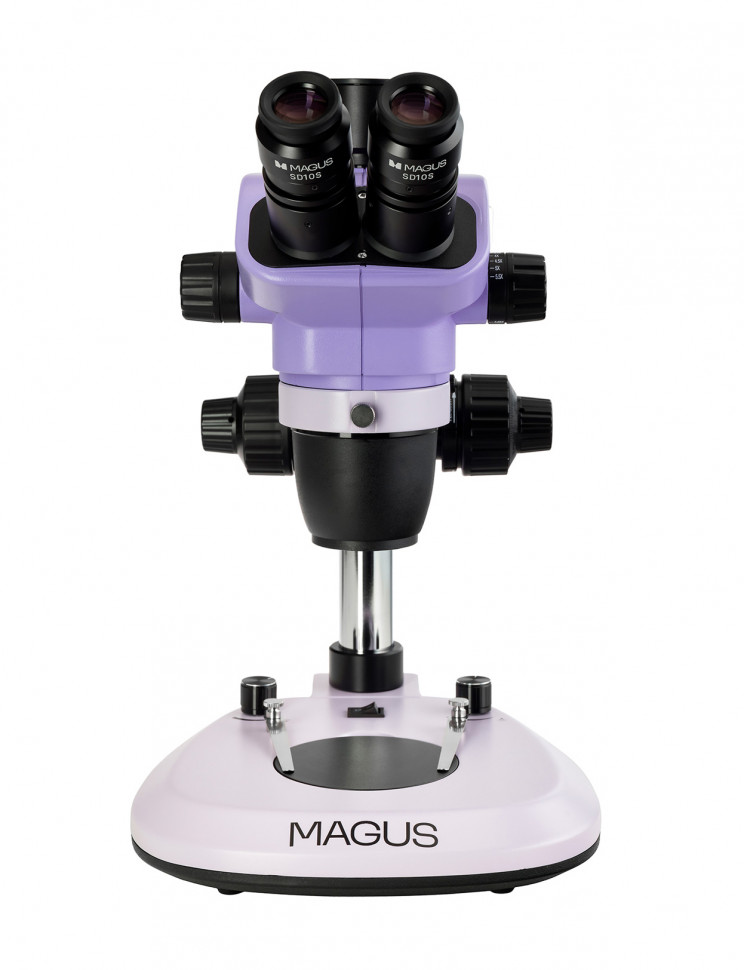

Предметный столик диаметром 95 мм комплектуется двумя сменными пластинами. Прозрачная пластина используется при работе в проходящем свете, чёрно-белая — в отражённом свете, обеспечивая контраст за счёт разницы фона под объектом.

Кому подойдёт

MAGUS Stereo 8T ориентирован на профессионалов и опытных пользователей, выполняющих прикладные задачи с высокими требованиями к оптике и эргономике. Микроскоп востребован в микроэлектронике для инспекции печатных плат и монтажа SMD-компонентов, в отделах технического контроля для выявления дефектов поверхности изделий, в ювелирных мастерских для работы с закрепкой камней и гравировкой, в реставрационных лабораториях для очистки и восстановления миниатюрных объектов. Прибор подходит для научных коллекций при препарировании насекомых, для геологических исследований минералов и горных пород, для биологии развития при работе с крупными эмбрионами и тканевыми фрагментами.

Наличие тринокулярной насадки с отдельным портом для камеры делает микроскоп удобным для документирования процесса работы и результатов, для дистанционной демонстрации операций на экране, для создания учебных материалов. Возможность доукомплектовать прибор конденсором тёмного поля и устройством поляризации расширяет его применение в материаловедении и кристаллографии.

Что важно знать заранее

Производитель указывает сложный уровень сборки и настройки. Прибор требует аккуратной юстировки оптической насадки, настройки межзрачкового расстояния и диоптрийной коррекции на каждом окуляре для получения комфортного стереоизображения без напряжения зрения. Перед началом работы необходимо выставить рабочее расстояние и отрегулировать жёсткость грубой фокусировки.

MAGUS Stereo 8T — стереомикроскоп для объёмных объектов. Он не предназначен для тонких прозрачных препаратов на предметных стёклах, требующих высокой разрешающей способности биологического микроскопа проходящего света. Для наблюдения микроорганизмов, гистологических срезов или мазков крови потребуется прибор иного класса.

Расширенные методы контрастирования (тёмное поле, поляризация) требуют приобретения дополнительных аксессуаров и не входят в базовую комплектацию. Диапазон рабочих температур ограничен 0...+40 °С.

При установке дополнительных окуляров высокой кратности (20×, 25×, 30×) и насадок на объектив 1,5× или 2× общее увеличение возрастает, но одновременно резко сокращаются поле зрения и рабочее расстояние, что усложняет манипуляции с объектом. Такие конфигурации оправданы только при необходимости детального рассмотрения малых участков.

Комплектация

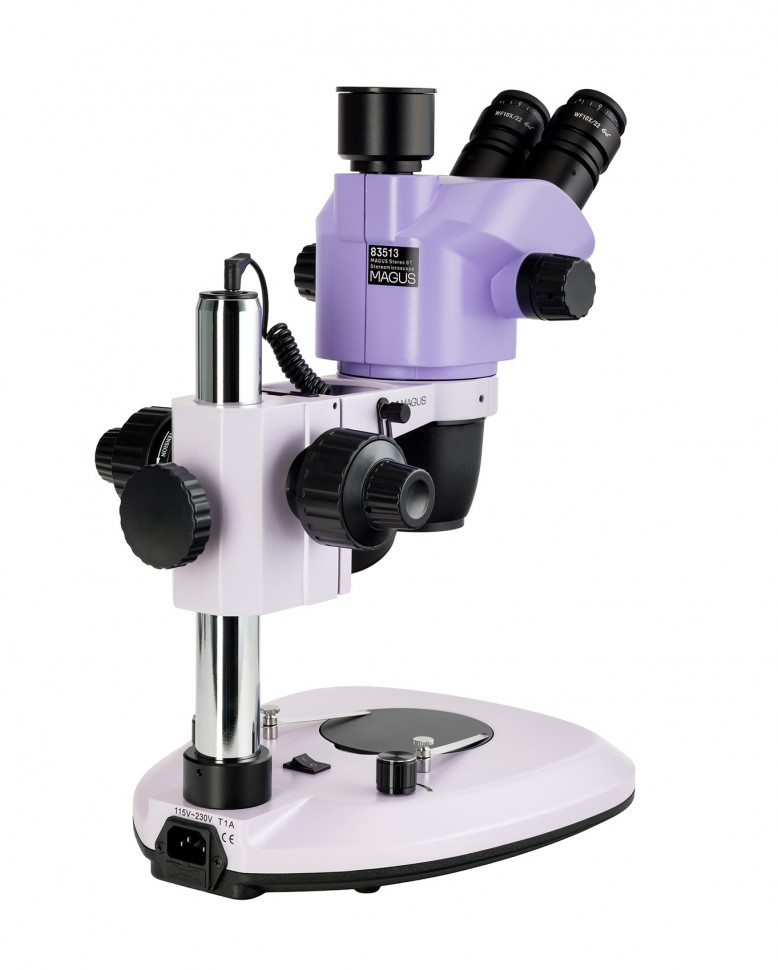

• Основание со встроенным источником проходящего света, блоком питания и штативом с фокусировочным механизмом — несущая конструкция с нижним осветителем, встроенным БП на 115–230 В и двухступенчатой системой фокусировки.
• Оптическая головка с визуальной насадкой — трансфокатор 0,65–5,5× с тринокулярной поворотной насадкой на 360°.
• Окуляры 10×/22 мм с удалённым зрачком и диоптрийной коррекцией (2 шт.) — обеспечивают итоговое увеличение 6,5–55× в паре с трансфокатором, комфортны для пользователей в очках.
• Чёрно-белая пластина — контрастная подложка для работы в отражённом свете.
• Прозрачная пластина — для наблюдений в проходящем свете.
• Осветитель отражённого света косого освещения — верхний LED 3 Вт, подчёркивает рельеф.
• Сетевой шнур, пылезащитный чехол, инструкция и гарантийный талон.

Комплект достаточен для начала работы в стандартных режимах светлого поля с комбинированным освещением. Для расширения функциональности и адаптации под специфические задачи потребуется докупка аксессуаров.

Рекомендуемые аксессуары

Насадки на объектив 0,5×, 1,5×, 2× — изменяют общее увеличение и рабочее расстояние. Насадка 0,5× увеличивает рабочее расстояние до 177 мм и расширяет поле зрения, полезна для крупных объектов и работы с двумя руками. Насадки 1,5× и 2× повышают кратность, но сокращают рабочее расстояние до 47 мм и 26 мм.

Дополнительные окуляры кратностью 15×, 20×, 25×, 30× — увеличивают общее увеличение системы, сужают поле зрения. Окуляр 10× со шкалой позволяет проводить линейные измерения в поле зрения.

Адаптеры C-mount 0,5× и 1× — для подключения цифровых камер с резьбой C-mount через тринокулярный порт. Адаптер 0,5× уменьшает проецируемое на матрицу изображение, увеличивая охват поля зрения камерой, адаптер 1× передаёт изображение без изменений.

Конденсор тёмного поля — создаёт контрастное изображение за счёт бокового освещения, при котором в объектив попадает только свет, рассеянный структурой образца. Полезен для выявления мелких дефектов поверхности, царапин, включений.

Устройство простой поляризации — пара поляризационных фильтров (анализатор и поляризатор) для наблюдения двулучепреломляющих материалов, кристаллов, напряжений в полимерах и стекле.

Дополнительные осветители (кольцевой, кольцевой с поляризацией, кольцевой с секторным включением, типа «гусиная шея») — обеспечивают равномерное или направленное освещение под нужным углом, улучшают контраст и выявление деталей рельефа.

Механический предметный столик — координатный столик с нониусными шкалами для точного позиционирования объекта и воспроизводимости измерений.

Калибровочный слайд — эталонная шкала для калибровки измерений в окуляре со шкалой или в программном обеспечении камеры.

Итог

MAGUS Stereo 8T — профессиональный стереомикроскоп по схеме Грену с непрерывным трансфокатором 8,4:1, тринокулярной поворотной насадкой и комбинированным светодиодным освещением. Увеличение 6,5–55× при рабочем расстоянии 105 мм обеспечивает баланс между детализацией и свободой манипуляций с объектом. Двухступенчатая фокусировка, регулировка жёсткости грубой наводки, диоптрийная коррекция и удалённый зрачок окуляров создают комфорт при длительной работе. Отдельный порт для камеры позволяет вести документирование без демонтажа окуляров. Широкая система дополнительных аксессуаров — окуляров, насадок на объектив, осветителей, устройств тёмного поля и поляризации — адаптирует прибор под специфические требования микроэлектроники, контроля качества, ювелирного дела, реставрации и научных исследований. Сложность начальной настройки компенсируется высокой функциональностью и возможностью конфигурирования системы под конкретные задачи.
