Микроскоп стереоскопический MAGUS Stereo 7BR для ремонта и пайки

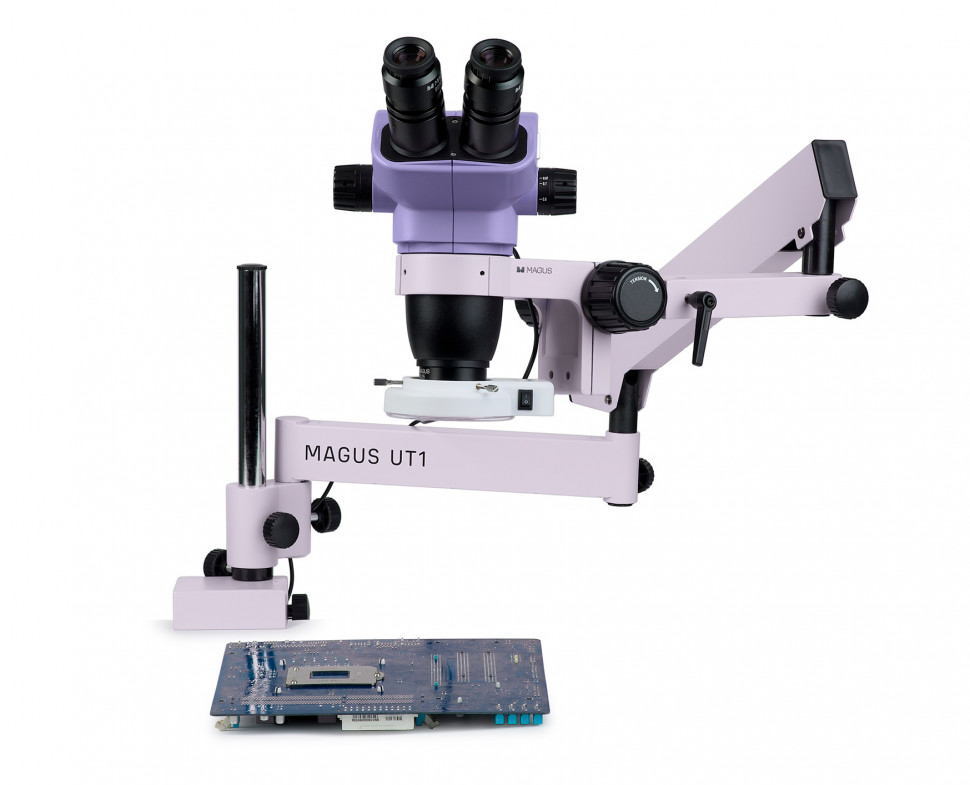

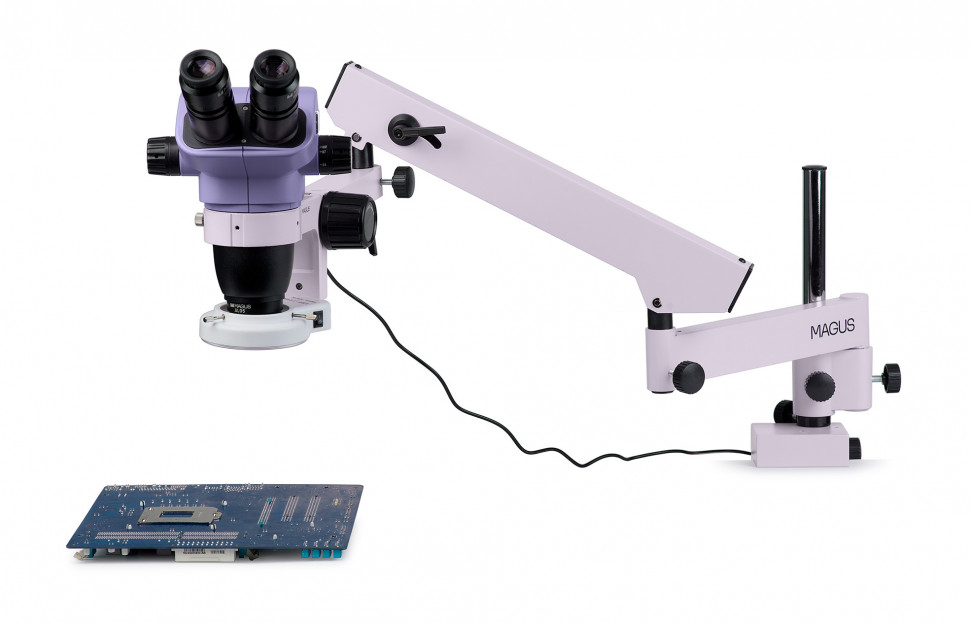

Микроскоп стереоскопический MAGUS Stereo 7BR — готовое решение для пайки с консольным штативом и двумя режимами работы

Что можно увидеть или сделать на практике

Что можно рассмотреть и сделать

Стереомикроскоп MAGUS Stereo 7BR предназначен для пайки и ремонта электронных плат, контроля качества готовых изделий и других прикладных задач, требующих объёмного изображения. Оптическая схема Грену формирует прямое неперевёрнутое изображение с выраженным стереоэффектом — вы видите рельеф поверхности и глубину, а не плоскую картинку. Это критично при работе с многослойными платами, SMD-компонентами, паяными соединениями и дефектами поверхности. Микроскоп не требует специальной пробоподготовки: объект наблюдается в отражённом свете таким, какой он есть — достаточно разместить плату или деталь под объективом.

Рабочее расстояние и удобство работы

Модель предлагает два режима работы за счёт съёмной насадки 0,5х на объектив. С насадкой рабочее расстояние составляет 177 мм при увеличении 3,4–22,5 крат — такой зазор между объективом и платой позволяет свободно работать паяльником, пинцетом, флюсом и другим инструментом без риска задеть оптику. Без насадки рабочее расстояние сокращается до 105 мм, а увеличение возрастает до 6,7–45 крат — этот режим подходит для детального контроля качества пайки, осмотра микротрещин и проверки мелких дефектов, когда манипуляции руками уже не требуются. Переход между режимами выполняется простым снятием или установкой насадки на резьбу объектива.

Диапазон увеличения

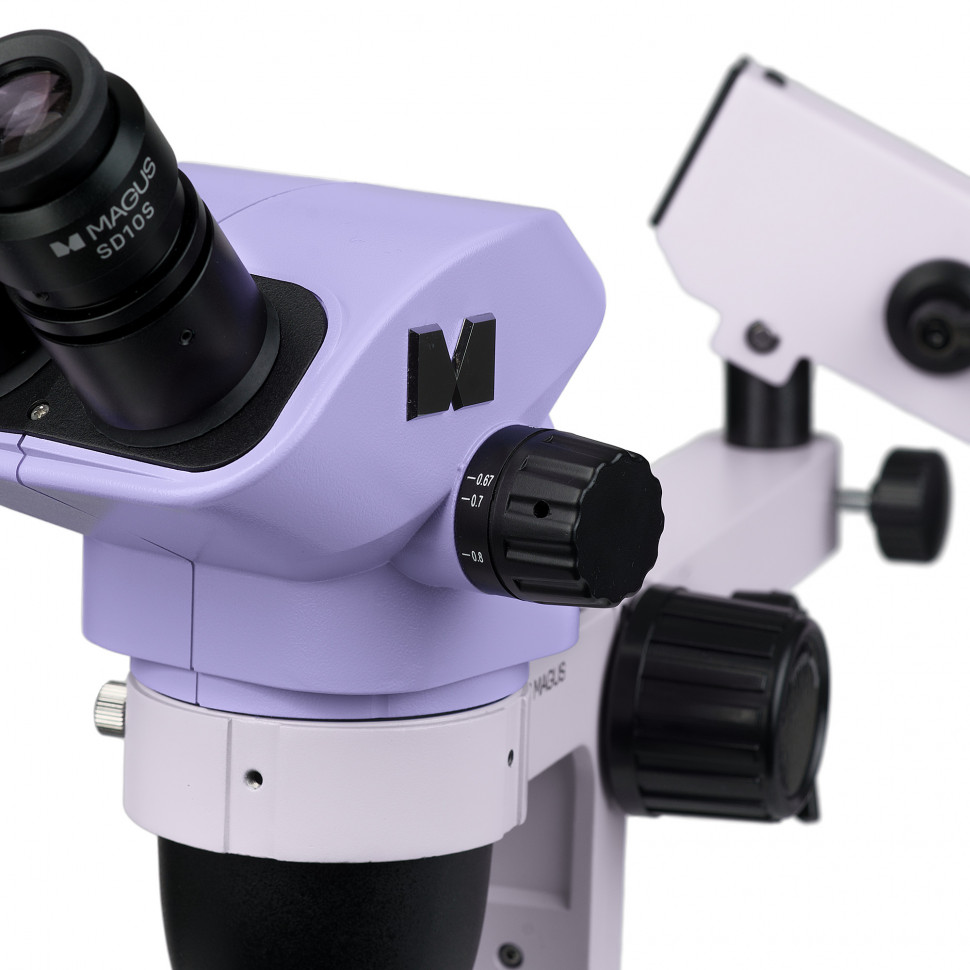

Панкратический объектив плавно изменяет увеличение в 6,7 раза без потери фокуса — это позволяет быстро переключаться между обзором всей зоны работы и детальным осмотром конкретного участка одним движением кольца трансфокатора. Диапазон увеличения 3,4–45 крат охватывает как крупные узлы платы, так и отдельные контактные площадки размером доли миллиметра. Поле зрения при минимальном увеличении с насадкой 0,5х составляет 65,7 мм — достаточно, чтобы видеть значительную часть типовой платы целиком, не перемещая объект. При максимальном увеличении без насадки поле зрения сужается до 4,9 мм, обеспечивая детализацию для финального контроля.

Конструкция и технологии

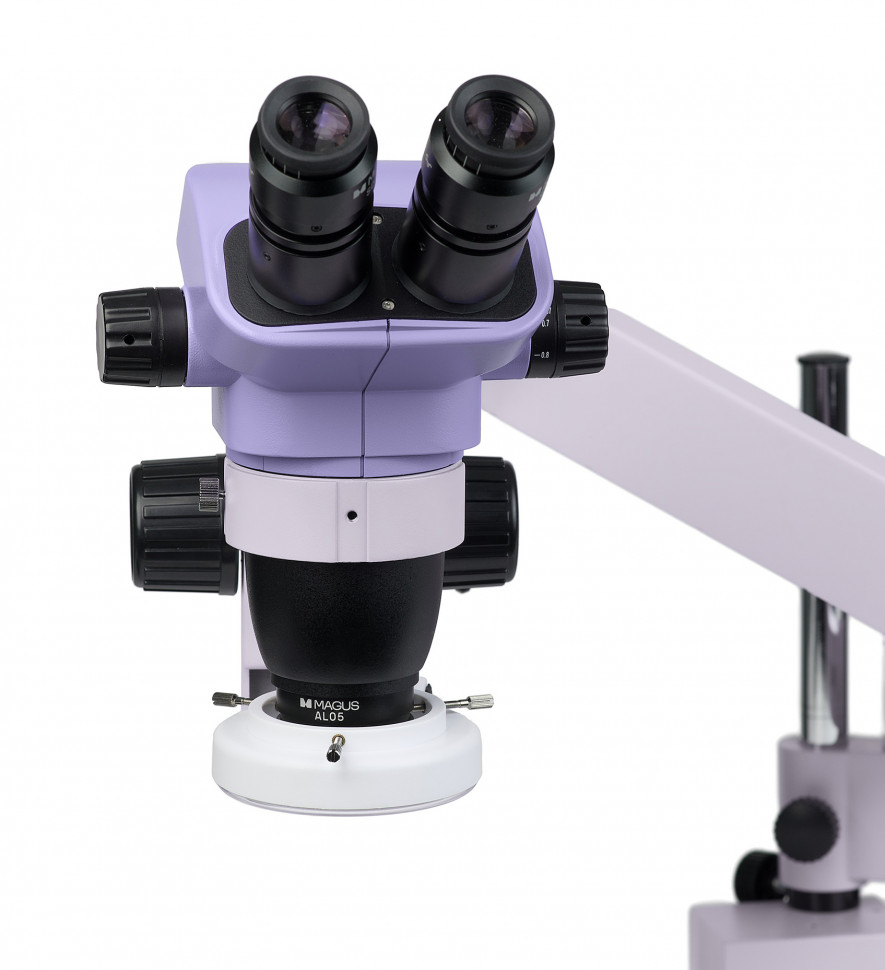

MAGUS Stereo 7BR построен на базе оптической головы Stereo 7BH с бинокулярной насадкой, наклонённой под 45° — такой угол снижает нагрузку на шею и позволяет сохранять естественное положение тела при длительной работе. Окуляры 10х/22 мм оснащены удалённым зрачком для комфортного наблюдения в очках и диоптрийной коррекцией ±5 диоптрий на каждом окуляре — это компенсирует индивидуальные особенности зрения оператора без необходимости снимать очки. Межзрачковое расстояние регулируется в диапазоне 54–75 мм.

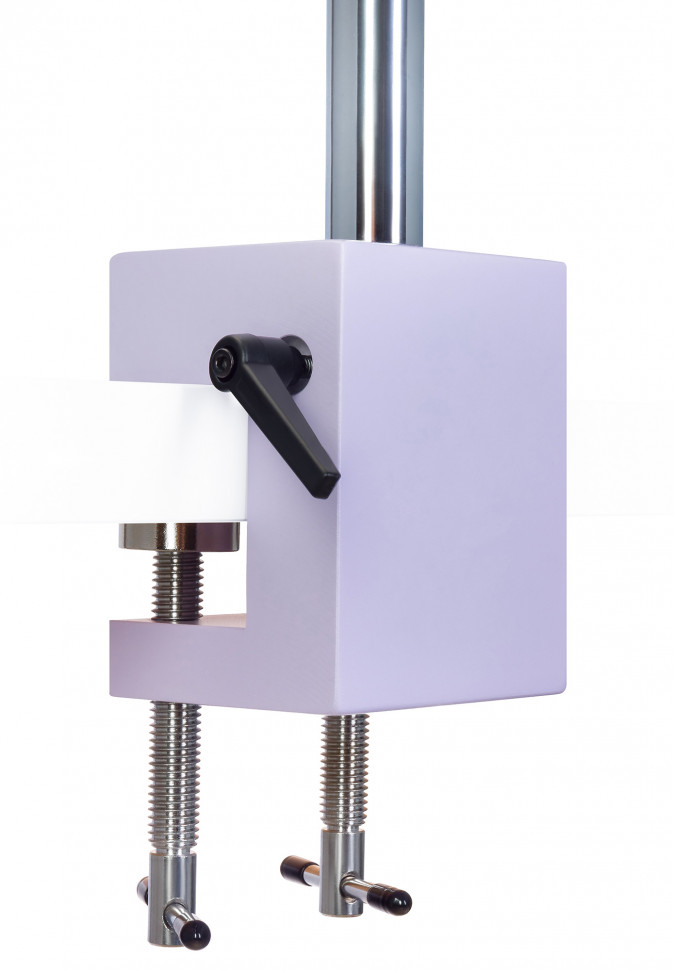

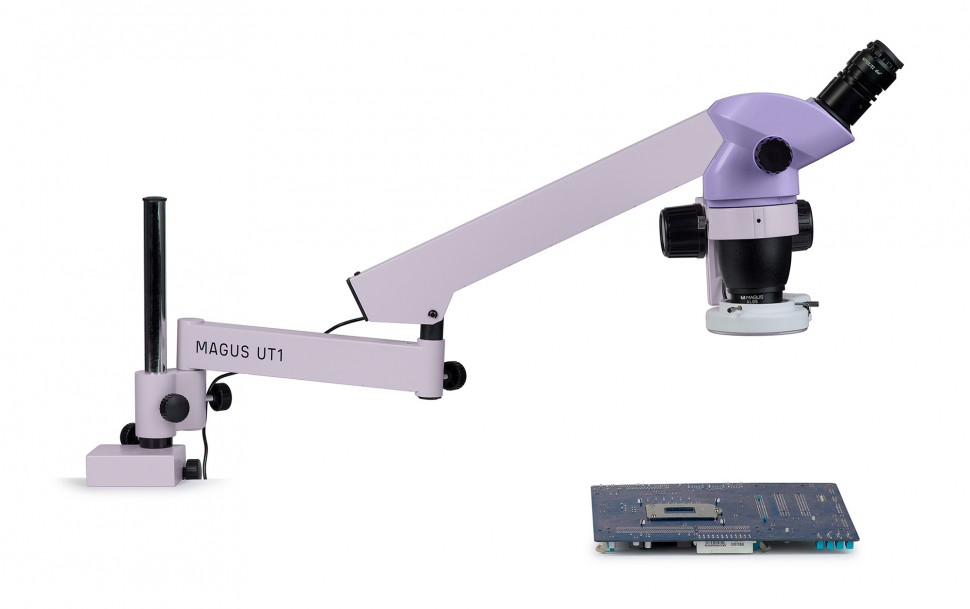

Универсальный консольный штатив MAGUS UT1 крепится к краю рабочего стола струбциной и не занимает места на рабочей поверхности — это принципиально для компактных рабочих мест, где каждый сантиметр на счету. Штатив состоит из четырёх секций и обеспечивает максимальный горизонтальный вынос 700 мм при максимальной высоте 400 мм. Такая конструкция позволяет разместить оптическую голову точно над нужной зоной и при необходимости использовать один микроскоп на два рабочих места, перемещая его по горизонтали. Вертикальная штанга диаметром 25 мм и длиной 275 мм обеспечивает жёсткость конструкции при общем весе комплекта 11,5 кг. Струбцина рассчитана на толщину столешницы до 50 мм.

Механизм фокусировки FM1 с ходом 50 мм реализует плавную грубую наводку на резкость — коаксиальные рукоятки расположены с двух сторон для удобства работы любой рукой. Жёсткость хода регулируется, что позволяет настроить усилие под предпочтения оператора и предотвратить случайную расфокусировку при вибрации или касании.

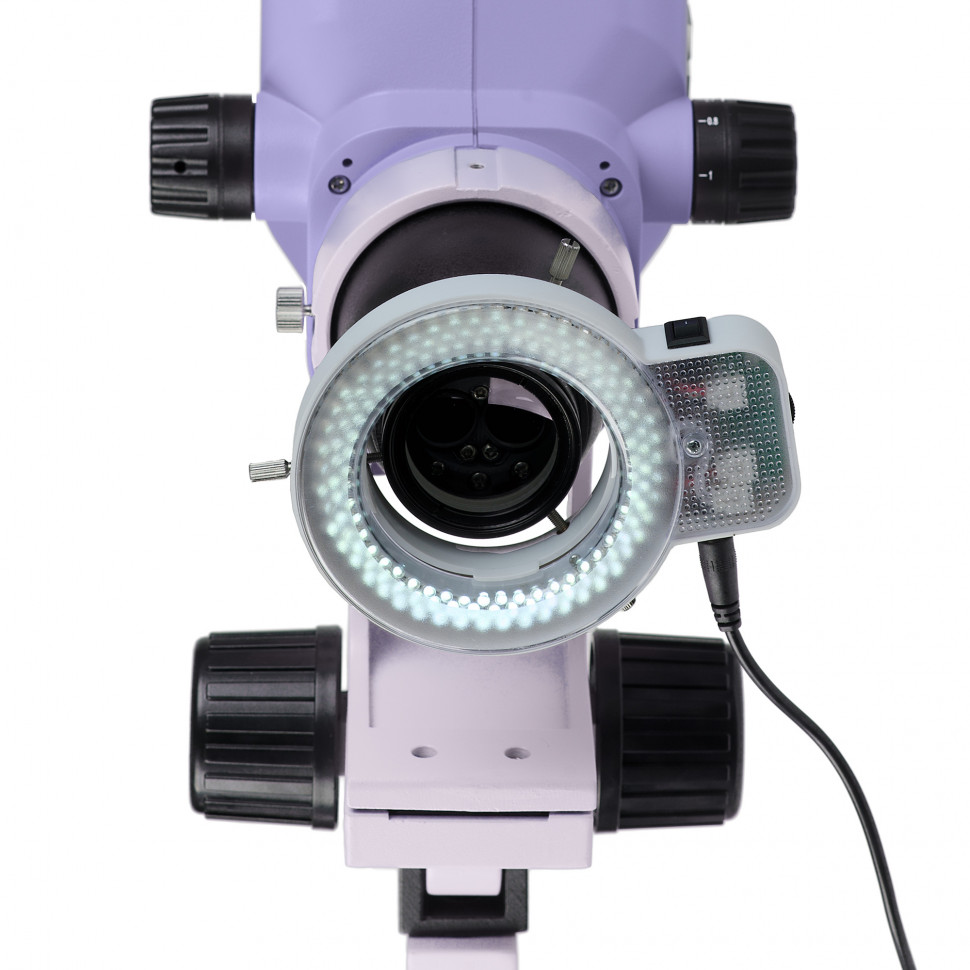

Кольцевой светодиодный осветитель MAGUS LED 144A создаёт бестеневое освещение объекта в отражённом свете — 144 светодиода расположены по окружности вокруг объектива и равномерно подсвечивают рабочую зону со всех сторон одновременно. Яркость регулируется плавно, что позволяет адаптировать освещение под разные материалы: матовые платы требуют больше света, а полированные металлические поверхности могут бликовать при избытке освещения. Осветитель питается от сети переменного тока 115–230 В / 50/60 Гц.

Кому подойдет

MAGUS Stereo 7BR ориентирован на профессионалов, выполняющих прикладные задачи в области электроники: инженеров-электронщиков, специалистов по ремонту и пайке печатных плат, операторов контроля качества на производстве. Готовое решение объединяет оптическую голову, консольный штатив, механизм фокусировки, кольцевой осветитель и насадку для двух режимов работы — комплект не требует подбора совместимых компонентов, но предполагает сложную сборку и настройку, что указывает на необходимость технической подготовки оператора.

Микроскоп подходит тем, кому критичны большое рабочее расстояние для манипуляций инструментом, плавное изменение увеличения без потери фокуса и консольная конструкция, освобождающая рабочий стол. Это типичный выбор для оснащения стационарных рабочих мест ремонтных мастерских, сервисных центров, производственных участков и R&D-лабораторий.

Что важно знать заранее

Уровень сложности сборки и настройки обозначен как «сложно» — консольный штатив требует правильной балансировки секций, надёжной фиксации струбцины и точной настройки механизма фокусировки. Рекомендуется внимательно следовать инструкции по эксплуатации и выделить время на первичную сборку и калибровку системы.

Струбцина крепится к краю стола толщиной до 50 мм — убедитесь, что ваша столешница подходит по толщине и выдержит вес 11,5 кг с учётом консольного выноса. Стол должен быть устойчивым и жёстким, чтобы минимизировать вибрации, влияющие на качество изображения при больших увеличениях.

Рабочий диапазон температур 0...+40 °C соответствует типичным условиям помещений, но микроскоп не предназначен для работы в неотапливаемых или перегретых зонах.

Бинокулярная насадка обеспечивает визуальное наблюдение через окуляры — если требуется фиксация изображения или вывод на экран, потребуется отдельная цифровая камера (доступна по дополнительному заказу).

Комплектация

• Оптическая голова MAGUS Stereo 7BH — панкратический объектив 0,67–4,5х с бинокулярной визуальной насадкой, оптическая схема Грену, угол наклона 45°
• Окуляры 10x/22 мм (2 шт.) — с удалённым зрачком для работы в очках и диоптрийной коррекцией ±5D на каждом окуляре
• Штатив MAGUS UT1 — универсальный консольный штатив с четырьмя секциями, максимальный горизонтальный вынос 700 мм, крепление к столу струбциной
• Механизм фокусировки MAGUS FM1 — грубая наводка с ходом 50 мм, коаксиальные рукоятки, регулировка жёсткости хода
• Осветитель кольцевой MAGUS LED 144А — 144 светодиода, плавная регулировка яркости, питание от сети 115–230 В, крепление на объектив через резьбовой адаптер

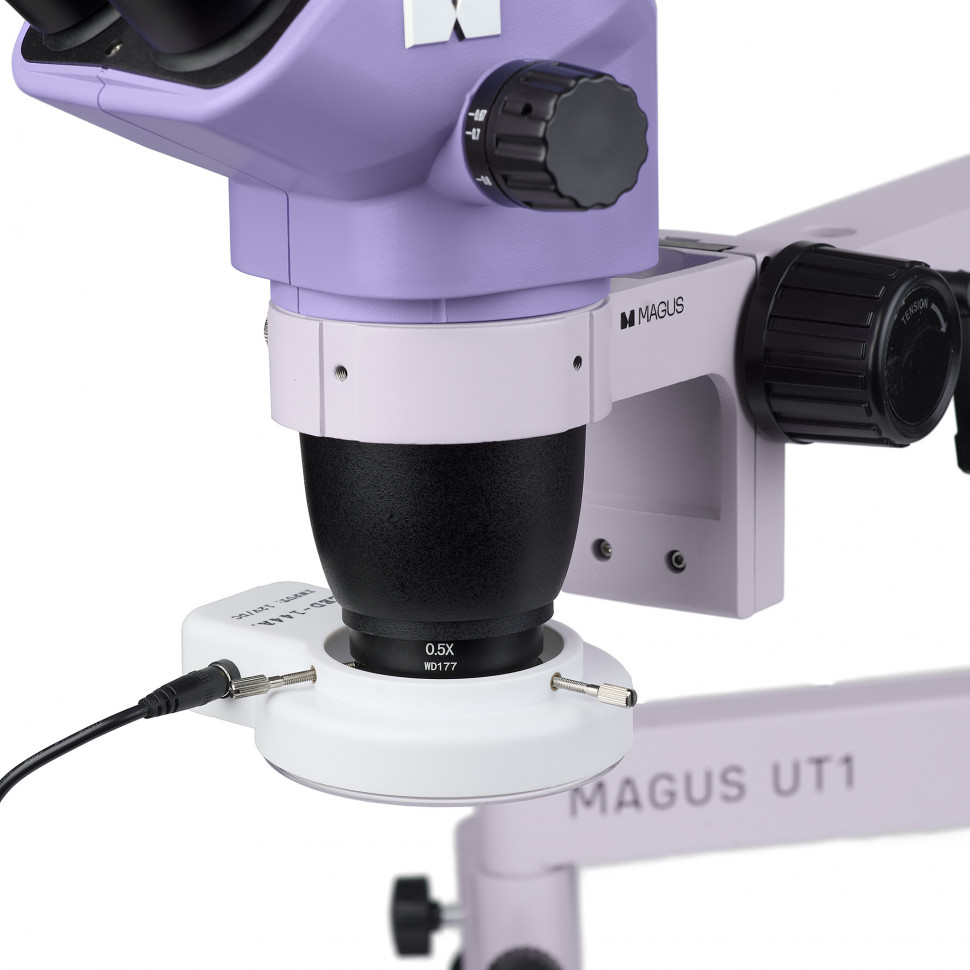

• Насадка на объектив MAGUS AL05 0,5х/177 мм — изменяет диапазон увеличения на 3,4–22,5 крат и рабочее расстояние на 177 мм для режима пайки
• Инструкция по эксплуатации и гарантийный талон

Комплект содержит всё необходимое для начала работы и не требует докупки обязательных компонентов. Дополнительные аксессуары расширяют возможности системы, но не являются критичными для базовых задач.

Рекомендуемые аксессуары

Окуляры других кратностей (15х, 20х, 25х, 30х) — изменяют итоговое увеличение и поле зрения. Увеличение окуляра сверх 10х сужает поле зрения и требует более яркого освещения, но позволяет детальнее рассмотреть мельчайшие элементы без замены объектива.

Насадки на объектив 1,5х и 2х — сокращают рабочее расстояние до 47 мм и 26 мм соответственно, увеличивая общую кратность системы. Применяются для финального контроля качества, когда требуется максимальное увеличение и манипуляции инструментом не планируются.

Окуляр 10x/22 мм со шкалой — встроенная измерительная сетка позволяет оценивать линейные размеры объектов непосредственно в окуляре. Для точных измерений потребуется калибровочный слайд (также доступен по заказу).

Цифровая камера — обеспечивает фиксацию изображения, вывод на экран для группового просмотра и документирование результатов контроля качества. Важна для формирования отчётов и обучения персонала.

Осветитель кольцевой с поляризационным фильтром — подавляет блики от полированных металлических поверхностей и паяных соединений, улучшая контраст и детализацию при осмотре отражающих объектов.

Осветитель кольцевой с включением по секторам — позволяет подсвечивать объект не равномерно со всех сторон, а с выбранного направления, создавая тени для выявления рельефа и микродефектов поверхности.

Итог

MAGUS Stereo 7BR — профессиональное готовое решение для пайки и ремонта электроники с консольным штативом, освобождающим рабочую поверхность, и двумя режимами работы: увеличение 3,4–22,5 крат с рабочим расстоянием 177 мм для манипуляций инструментом и увеличение 6,7–45 крат с рабочим расстоянием 105 мм для контроля качества. Панкратический объектив обеспечивает плавное изменение увеличения без потери фокуса, кольцевой осветитель создаёт бестеневое освещение с регулируемой яркостью, а максимальный горизонтальный вынос 700 мм позволяет использовать микроскоп на двух рабочих местах. Система требует сложной сборки и настройки, ориентирована на профессионалов и обеспечивается пятилетней гарантией.
