Микроскоп стереоскопический MAGUS Stereo 7TR для ремонта и пайки

Стереомикроскоп MAGUS Stereo 7TR с универсальным штативом для пайки и промышленного контроля

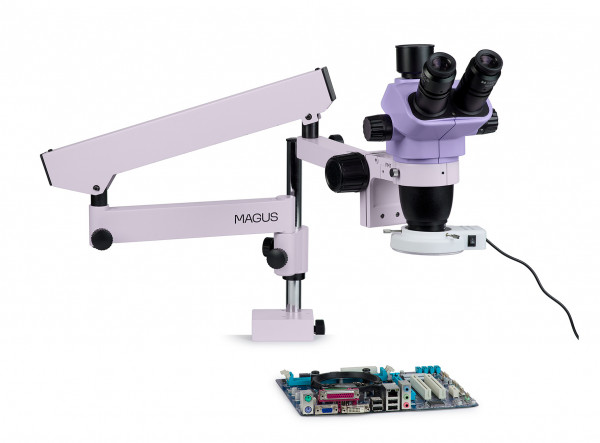

Стереомикроскоп MAGUS Stereo 7TR собран на базе оптической головы с тринокулярной насадкой и универсального четырехсекционного штатива на струбцине. Панкратическая система плавно изменяет увеличение от 3,4 до 45 крат без потери фокуса, а съемная насадка 0,5х на объектив переключает прибор между двумя режимами работы: широкое поле зрения и большое рабочее расстояние для манипуляций инструментом либо увеличенная кратность для детального контроля качества готовых изделий. Кольцевой светодиодный осветитель с регулировкой яркости обеспечивает бестеневое освещение объекта отраженным светом.

Что можно увидеть или сделать на практике

Что можно рассмотреть и сделать

Микроскоп предназначен для объемных непрозрачных объектов: паяные соединения на печатных платах, SMD-компоненты, микросхемы, разъемы, провода, ювелирные изделия, минералы, детали механизмов, биологические объекты с выраженным рельефом. Оптическая схема Грену формирует прямое неперевернутое стереоскопическое изображение с сохранением естественной пространственной ориентации и глубины резкости, что критично для работы с инструментом. Отраженный свет от кольцевого осветителя исключает необходимость пробоподготовки — объект помещается под объектив в том виде, в котором поступил.

Рабочее расстояние и удобство работы

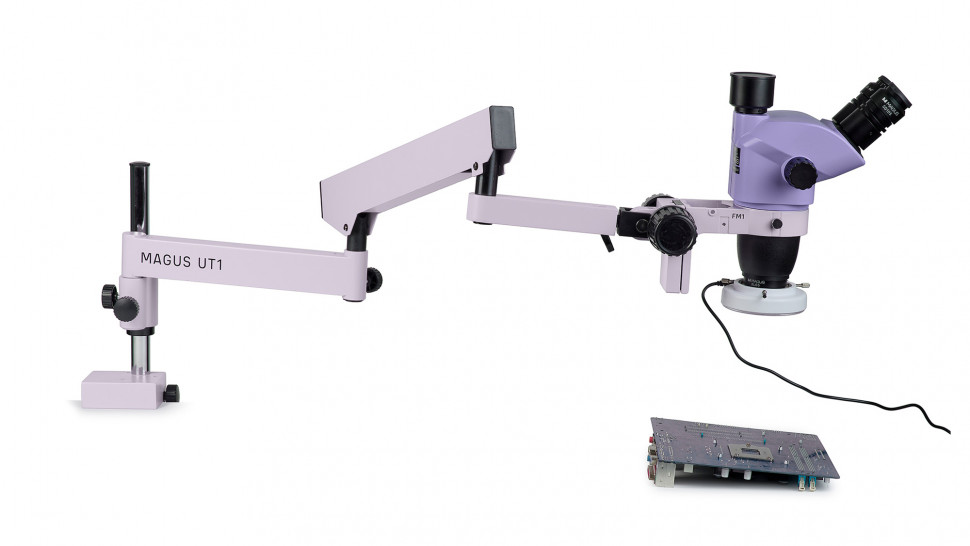

Рабочее расстояние между объективом и объектом составляет 177 мм с установленной насадкой 0,5х либо 105 мм без нее. Расстояние 177 мм обеспечивает свободный доступ для паяльника, пинцета, отвертки и других инструментов, позволяя выполнять монтажные и ремонтные операции непосредственно под микроскопом без риска повреждения оптики. Режим 105 мм подходит для визуального контроля качества, когда манипуляции с объектом не требуются, а нужна максимальная детализация. Универсальный штатив крепится к краю стола струбциной и не занимает место на рабочей поверхности. Максимальный горизонтальный вынос штатива 700 мм позволяет размещать оптическую голову над любой точкой рабочей зоны и при необходимости использовать один микроскоп на два рабочих места.

Диапазон увеличения

Панкратический объектив плавно изменяет увеличение в диапазоне от 0,67 до 4,5 крат, а в паре с окулярами 10х обеспечивает общее увеличение от 6,7 до 45 крат без насадки либо от 3,4 до 22,5 крат с насадкой 0,5х. Коэффициент трансфокации 6,7:1 означает, что максимальное увеличение превышает минимальное в 6,7 раза, при этом фокусировка сохраняется на всем диапазоне. Для стереомикроскопа диапазон до 45х является типовым и достаточным для инструментальных задач: увеличение 3,4–22,5х используется при пайке и монтаже, а 6,7–45х — для контроля качества и выявления дефектов поверхности. Поле зрения изменяется от 32,8 мм на минимальном увеличении до 4,9 мм на максимальном, с насадкой 0,5х диапазон расширяется до 65,7–9,7 мм. Широкое поле зрения на малых увеличениях облегчает поиск и позиционирование объекта.

Конструкция и технологии

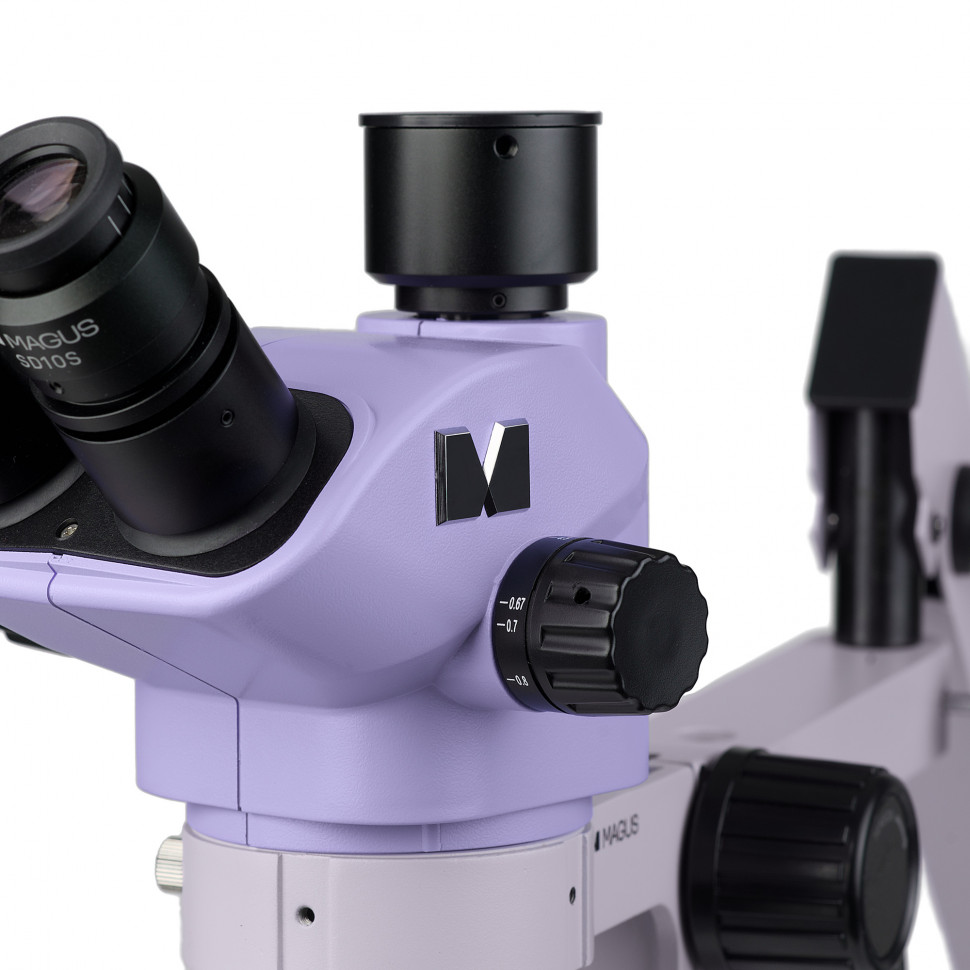

Оптическая схема Грену представляет собой компромисс между стоимостью, размерами конструкции и оптическими характеристиками. Схема обеспечивает достаточную глубину резкости и стереоэффект для инструментальных работ, уступая более дорогим схемам типа Greenough CMO в плоскостности поля и коррекции аберраций, но превосходя их в компактности и цене. Тринокулярная насадка позволяет вести визуальное наблюдение через окуляры и одновременно подключать цифровую камеру через третий порт для документирования процесса без прерывания работы. Угол наклона окулярной насадки 45 градусов обеспечивает комфортное положение головы и шеи при длительной работе. Окуляры 10х с удаленным зрачком 22 мм позволяют работать в очках, каждый окуляр оснащен диоптрийной коррекцией ±5 диоптрий для компенсации индивидуальных особенностей зрения. Межзрачковое расстояние регулируется в диапазоне 54–75 мм.

Механизм фокусировки грубого типа с ходом 50 мм оснащен коаксиальными рукоятками с обеих сторон и регулировкой жесткости хода, что позволяет настроить сопротивление под предпочтения оператора и предотвратить самопроизвольное смещение фокуса при работе с тяжелыми насадками или камерой. Кольцевой LED-осветитель на 144 светодиодах с цветовой температурой 6500 К создает освещенность 18 000 люкс при рабочем расстоянии 105 мм. Кольцевая конфигурация исключает тени от объекта и инструмента, яркость регулируется в зависимости от отражательной способности поверхности. Питание осветителя от сети переменного тока 115–230 В обеспечивает стабильную работу без необходимости зарядки батарей.

Кому подойдет

Микроскоп рассчитан на специалистов с опытом работы в области ремонта электроники, контроля качества промышленных изделий, ювелирного дела или других прикладных задач, требующих визуального контроля и манипуляций под увеличением. Уровень сложности сборки и настройки характеризуется производителем как высокий: штатив собирается из четырех секций, требуется юстировка положения оптической головы, настройка освещения и фокусировки. MAGUS Stereo 7TR подходит для оснащения рабочих мест инженеров-электронщиков на производстве и в сервисных центрах, лабораторий контроля качества, ювелирных мастерских. Тринокулярная насадка делает прибор перспективным решением для тех, кто планирует документирование рабочих процессов или результатов контроля через цифровую камеру, но предпочитает визуальное наблюдение через окуляры как основной режим работы.

Что важно знать заранее

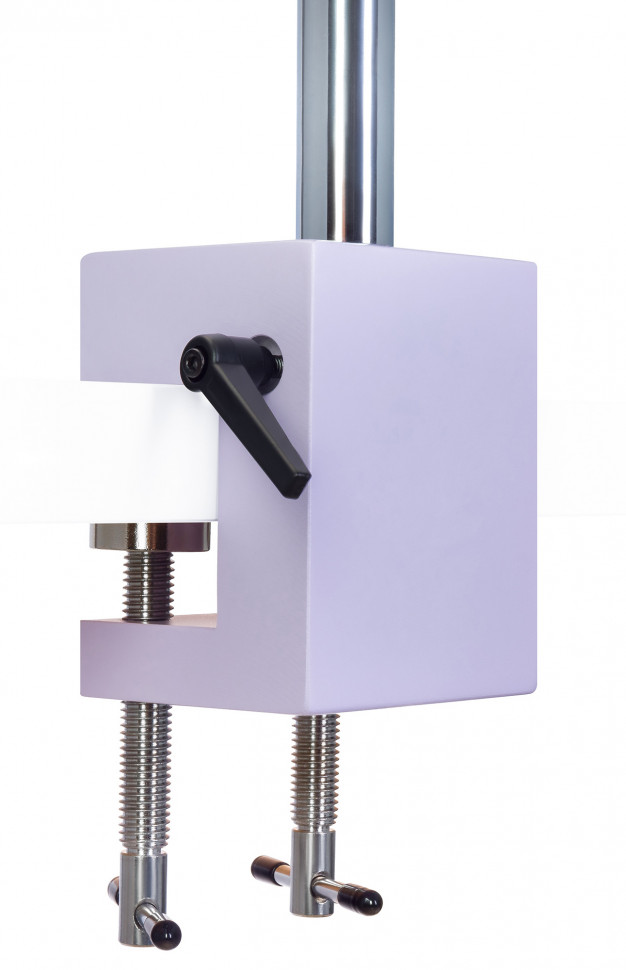

Стереомикроскоп работает только с непрозрачными или полупрозрачными объектами в отраженном свете. Для наблюдения прозрачных биологических препаратов на предметных стеклах требуется микроскоп с проходящим светом. Максимальное увеличение 45 крат достаточно для выявления дефектов пайки, трещин, загрязнений и контроля монтажа компонентов, но не позволяет рассмотреть микроструктуру материалов на клеточном уровне — для таких задач требуются приборы с увеличением от 100 крат и выше. Рабочее расстояние 105–177 мм исключает применение иммерсионных методов и ограничивает высоту объекта. Штатив на струбцине требует края стола толщиной до 50 мм для надежного крепления. Насадка 0,5х входит в комплект, остальные насадки на объектив (1,5х и 2х), дополнительные окуляры и цифровая камера приобретаются отдельно.

Комплектация

Оптическая голова MAGUS Stereo 7TH — тринокулярная голова с панкратическим объективом и коэффициентом трансфокации 6,7:1, формирует стереоскопическое изображение по схеме Грену.

Окуляры 10x/22 мм с удаленным зрачком и диоптрийной коррекцией (2 шт.) — обеспечивают комфортное наблюдение в очках, диоптрийная коррекция ±5 D компенсирует индивидуальные особенности зрения.

Штатив MAGUS UT1 — универсальный четырехсекционный штатив с креплением на струбцине, регулировка по высоте и горизонтальному выносу до 700 мм.

Механизм фокусировки MAGUS FM1 — грубая фокусировка с ходом 50 мм, коаксиальные рукоятки, регулировка жесткости хода.

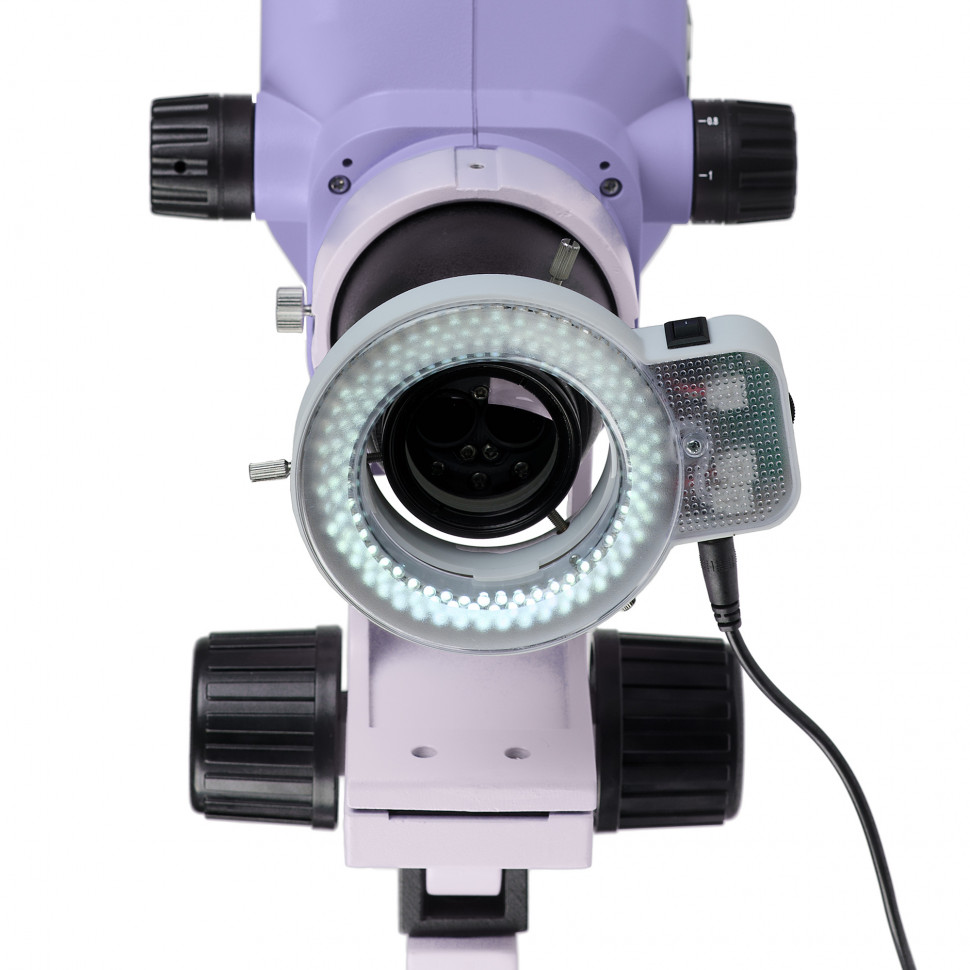

Осветитель кольцевой MAGUS LED 144А с резьбовым адаптером — 144 светодиода с цветовой температурой 6500 К, освещенность 18 000 лк при рабочем расстоянии 105 мм, регулировка яркости.

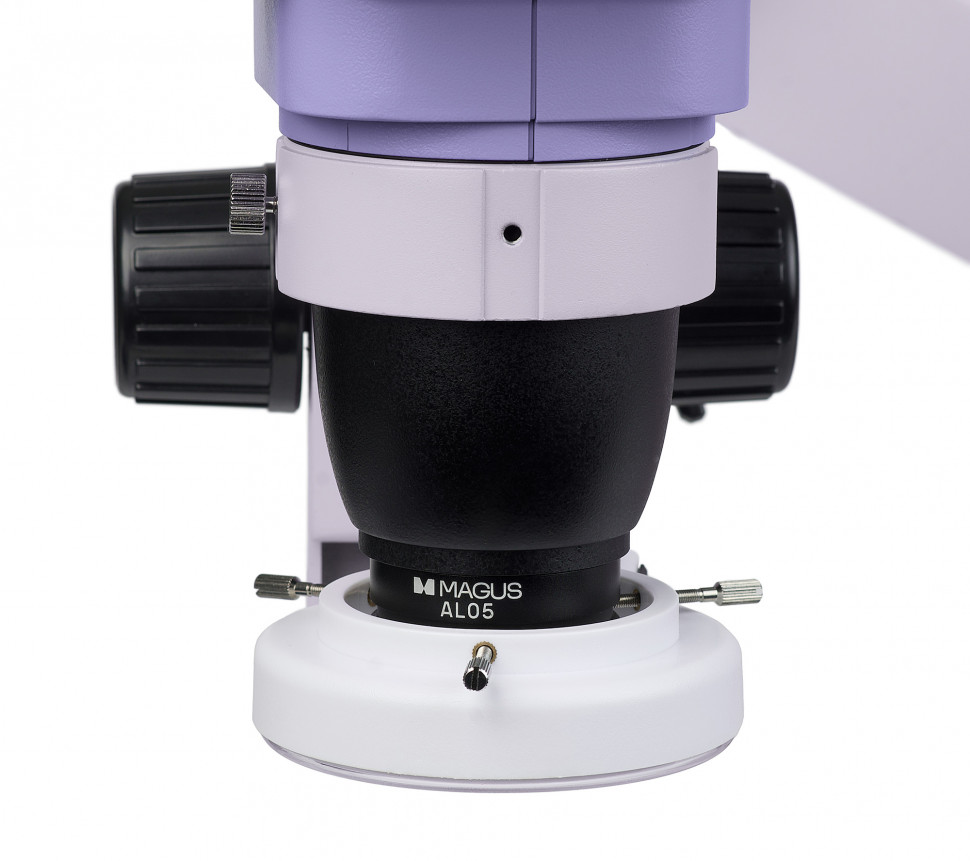

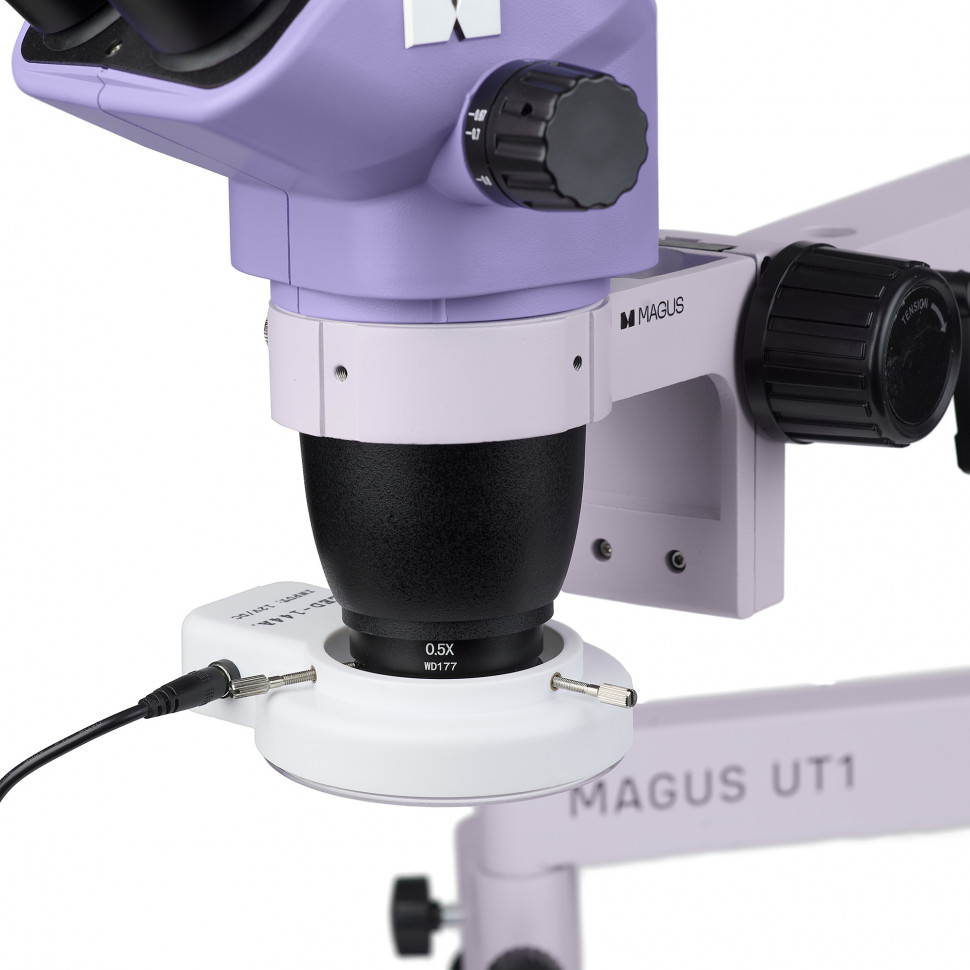

Насадка на объектив MAGUS AL05 0,5х/177 мм — увеличивает рабочее расстояние до 177 мм и расширяет поле зрения, снижая общее увеличение в 2 раза.

Инструкция по эксплуатации и гарантийный талон.

Комплект включает все необходимое для начала работы. Для расширения возможностей потребуются дополнительные окуляры, насадки на объектив, цифровая камера с адаптером C-mount и калибровочный слайд для измерений.

Рекомендуемые аксессуары

Окуляры 15х, 20х, 25х или 30х повышают общее увеличение без изменения рабочего расстояния, но сужают поле зрения и уменьшают выходной зрачок, что снижает яркость изображения.

Насадки на объектив 1,5х и 2х увеличивают кратность и сокращают рабочее расстояние, полезны для детального контроля без необходимости большого пространства под объективом.

Окуляр 10х со шкалой позволяет проводить линейные измерения непосредственно в поле зрения после калибровки с помощью калибровочного слайда.

Цифровая камера с адаптером C-mount подключается к тринокулярному порту для фото- и видеофиксации, выбор адаптера 0,5х или 1х зависит от размера матрицы камеры.

Осветитель с поляризационным фильтром подавляет блики от полированных металлических и стеклянных поверхностей.

Осветитель с включением по секторам создает направленное освещение для выявления рельефа и текстуры поверхности.

Итог

MAGUS Stereo 7TR представляет собой гибко настраиваемое решение для специалистов, которым требуется стереомикроскоп для выполнения монтажных работ и контроля качества с возможностью документирования. Панкратическая система и съемная насадка 0,5х позволяют быстро переключаться между режимами работы без замены оптических компонентов. Универсальный штатив на струбцине экономит место на рабочем столе и обеспечивает большой радиус действия. Тринокулярная насадка оставляет возможность для подключения цифровой камеры без прерывания визуального наблюдения. Прибор ориентирован на опытных пользователей и требует навыков сборки и настройки многокомпонентной системы.
