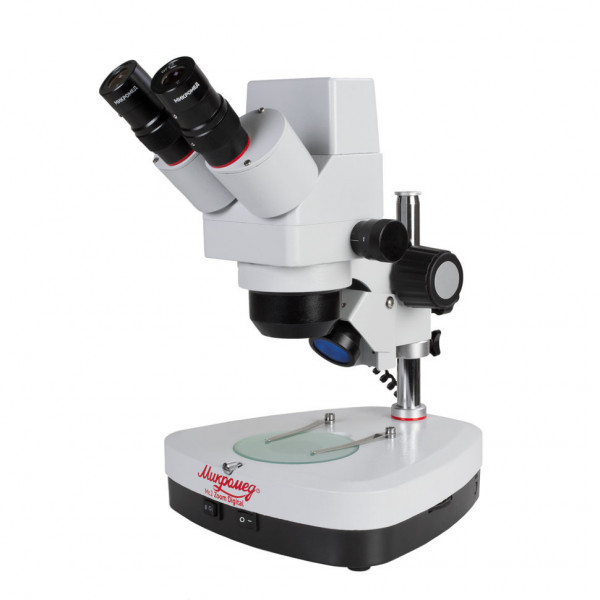

Микроскоп стерео Микромед MC-2 ZOOM Digital 5Mp

Микромед MC-2 ZOOM Digital 5Mp — стереомикроскоп с плавным зумом и встроенной камерой для лабораторий и производства

Что можно увидеть или сделать на практике

Что можно рассмотреть и сделать

Микромед MC-2 ZOOM Digital 5Mp предназначен для работы с объёмными непрозрачными и полупрозрачными объектами без предварительной пробоподготовки. Стереоскопическая оптическая схема Грену формирует трёхмерное изображение через два независимых оптических канала, расположенных под углом к плоскости образца. Это позволяет видеть глубину и рельеф, а не только плоскую проекцию. Диапазон увеличения от 7 до 45 крат в базовой комплектации охватывает типичные задачи препарирования биологических объектов, контроля качества электронных плат и механических деталей, реставрационных работ, ювелирных операций, энтомологических исследований. Прямое неперевёрнутое изображение позволяет выполнять тонкие манипуляции под контролем микроскопа — пайку, сборку, препарирование — без необходимости мысленно переворачивать картинку.

Рабочее расстояние и удобство работы

Рабочее расстояние микроскопа составляет 100 мм и остаётся неизменным на всех увеличениях, а также при смене окуляров. Это даёт достаточно пространства под объективом для размещения крупных образцов и работы руками или инструментом в зоне наблюдения. При использовании дополнительных оптических насадок (0.5х, 0.75х, 1.5х, 2х) рабочее расстояние можно изменять в диапазоне от 26 до 165 мм, адаптируя микроскоп под конкретную задачу. Объектив с переменным увеличением от 0.7 до 4.5 крат обеспечивает плавное изменение масштаба в 6.4 раза без смены оптики и без потери фокусировки — достаточно повернуть кольцо зуммирования. Размер поля зрения в базовой комплектации изменяется от 28.6 мм на минимальном увеличении до 4.4 мм на максимальном.

Формат наблюдения и фиксация результатов

Микроскоп оснащён бинокулярной насадкой с углом наклона тубусов 45° и встроенной цифровой камерой на базе CMOS-сенсора Sony с фильтром Байера. Камера встроена в конструкцию насадки и работает параллельно с визуальным наблюдением через оба окуляра — нет необходимости выбирать между комфортным бинокулярным наблюдением и записью изображения. Разрешение сенсора 5 мегапикселей (2560×1920 пикселей) позволяет фиксировать детали с размером пикселя 2.0×2.0 мкм. Подключение к ПК через интерфейс USB 2.0 обеспечивает передачу изображения в реальном времени, запись фото в форматах TIFF, JPG, PNG и видео. Входящее в комплект программное обеспечение для Windows 7/8/10 предоставляет инструменты редактирования, форматирования и измерения параметров объектов на изображении. Итоговая детализация цифрового изображения определяется совместной работой сенсора и оптической системы микроскопа, а не только разрешением камеры.

Конструкция и технологии

Микроскоп построен по оптической схеме Грену — компактной конфигурации с двумя наклонными оптическими каналами, обеспечивающей выраженный стереоэффект. Оптические элементы изготовлены из оптического стекла с просветляющим покрытием, что повышает контраст и яркость изображения за счёт снижения паразитных отражений. Окуляры WF 10х/20 с вынесенным выходным зрачком допускают комфортное наблюдение в очках. Межзрачковое расстояние регулируется в диапазоне 54–76 мм, на обоих тубусах предусмотрена диоптрийная настройка ±5 диоптрий для компенсации разницы зрения наблюдателя. Насадка поворачивается на 360° для удобства совместной работы или выбора угла наблюдения.

Механизм фокусировки выполнен на базе демпфированной зубчато-реечной передачи с движением по направляющей типа «ласточкин хвост». Диапазон хода механизма составляет 50 мм, диапазон перемещения оптической головки по штативной штанге — 175 мм. Все детали механизма изготовлены из металла, усилие хода отрегулировано производителем для предотвращения самопроизвольного опускания головки и обеспечения плавности наведения на резкость. Основание микроскопа и корпус визуальной насадки выполнены литьём под давлением из алюминиевого сплава, штативная штанга — из полированной стали с хромовым покрытием. Эта конструкция обеспечивает устойчивость, жёсткость и повторяемость настроек в условиях интенсивной эксплуатации.

Микроскоп оборудован двумя независимыми осветителями — отражённого и проходящего света. Осветитель отражённого света включает светодиод мощностью 3 Вт белого спектра с коллекторной линзой и крепится на поворотных кронштейнах, обеспечивая косое верхнее освещение. Этот режим используется для непрозрачных и полупрозрачных объектов, подчёркивает объём и рельеф поверхности. Осветитель проходящего света встроен в основание, также включает светодиод 3 Вт с коллекторной линзой и применяется для полупрозрачных образцов, размещённых на вставках в предметный столик. В комплект входят три вставки диаметром 95 мм: полупрозрачная матовая для проходящего света, чёрная и белая для работы в отражённом свете. Оба осветителя имеют независимую регулировку яркости и могут использоваться одновременно для комбинированного освещения сложных образцов.

Кому подойдёт

Микромед MC-2 ZOOM Digital 5Mp ориентирован на лаборатории и производственные участки, где требуется стереоскопическое наблюдение объёмных объектов с возможностью цифровой фиксации. Микроскоп применим в материаловедении, биотехнологии, фармацевтике, контроле качества электронных и механических узлов, реставрационных мастерских, энтомологии, криминалистике. Плавное изменение увеличения и сохранение фокуса при зуммировании ускоряет работу в задачах, где необходимо быстро переключаться между обзором образца и детальным изучением отдельных участков. Встроенная камера упрощает документирование результатов, создание архивов изображений, коллективный просмотр на мониторе и дистанционное участие в исследованиях. Возможность расширения диапазона увеличения до 1.75–135 крат с помощью дополнительных насадок и окуляров делает микроскоп гибким инструментом для широкого спектра задач.

Что важно знать заранее

Максимальное увеличение 45 крат в базовой комплектации — стандартная величина для стереомикроскопов и достаточная для задач, требующих объёмного восприятия и большого рабочего расстояния. Для наблюдения объектов на увеличениях выше 100 крат с высокой разрешающей способностью следует рассматривать биологические микроскопы проходящего света с объективами высокой числовой апертуры, но они не обеспечивают стереоэффект и имеют малое рабочее расстояние. Проходящий свет микроскопа предназначен для полупрозрачных образцов, размещённых на вставке предметного столика, и не заменяет полноценный конденсор биологического микроскопа для работы с тонкими гистологическими срезами.

Камера подключается к ПК через USB 2.0, для работы требуется установка программного обеспечения на компьютер под управлением Windows 7/8/10. Спектральный диапазон сенсора 380–650 нм охватывает видимую область. Диапазон рабочих температур составляет +5…+40 °C. Дополнительные оптические насадки на объективы (0.5х, 0.75х, 1.5х, 2х), окуляры WF 5х/23, WF 15х/16, WF 10х/22 и окуляры со шкалой/сеткой приобретаются отдельно и расширяют функциональность микроскопа под конкретные задачи.

Комплектация

• Основание со встроенным осветителем проходящего света — включает светодиод 3 Вт, коллекторную линзу, штативную штангу из хромированной стали, блок питания с регулировкой яркости
• Оптическая головка — блок объективов переменного увеличения 0.7–4.5 крат, бинокулярные окулярные тубусы с углом наклона 45° и регулировкой межзрачкового расстояния, механизм зуммирования, встроенная камера 5 Мп на сенсоре CMOS Sony
• Кронштейн с механизмом фокусировки — зубчато-реечная передача с демпфированием, направляющая «ласточкин хвост», диапазон хода 50 мм
• LED-осветитель отражённого света — светодиод 3 Вт с коллекторной линзой, установлен на поворотных кронштейнах с независимой регулировкой яркости
• Окуляры WF 10х/20 с вынесенным зрачком — 2 шт., с резиновыми наглазниками
• Вставки в предметный столик диаметром 95 мм — полупрозрачная матовая для проходящего света, чёрная и белая для отражённого света
• Программное обеспечение — диск с ПО для Windows 7/8/10, инструменты редактирования, форматирования и измерения
• Кабели и принадлежности — кабель питания, кабель USB 2.0 Type A / Type B, предохранитель 5×20 мм 1А/250В, крепёжные винты, руководство по эксплуатации, гарантийный талон

Комплект обеспечивает готовность к работе сразу после распаковки — микроскоп не требует докупки обязательных компонентов. Диоптрийная настройка на обоих тубусах, регулировка межзрачкового расстояния и угла поворота насадки позволяют адаптировать микроскоп под индивидуальные особенности зрения наблюдателя.

Рекомендуемые аксессуары

Дополнительные оптические насадки на объективы (0.5х, 0.75х, 1.5х, 2х) изменяют общее увеличение и рабочее расстояние микроскопа, адаптируя его под задачи с особыми требованиями к масштабу или свободному пространству под образцом. Окуляры WF 5х/23 снижают минимальное увеличение до 3.5 крат и расширяют поле зрения, что полезно для обзорного осмотра крупных объектов. Окуляры WF 15х/16 повышают максимальное увеличение до 67.5 крат для детального изучения мелких элементов. Окуляры со шкалой или измерительной сеткой упрощают визуальную оценку размеров непосредственно в процессе наблюдения. Для задач с нестандартной геометрией освещения могут быть полезны бестеневые кольцевые осветители или точечные осветители на гибких держателях.

Итог

Микромед MC-2 ZOOM Digital 5Mp — стереомикроскоп с плавным зумом 7–45 крат, рабочим расстоянием 100 мм и встроенной камерой 5 мегапикселей, предназначенный для лабораторных и производственных задач. Оптическая схема Грену с двумя независимыми каналами формирует объёмное изображение, металлическая конструкция обеспечивает устойчивость и долговечность, два независимых осветителя позволяют работать с непрозрачными и полупрозрачными объектами. Встроенная камера Sony фиксирует результаты параллельно с визуальным наблюдением через оба окуляра, программное обеспечение предоставляет инструменты измерения и обработки. Возможность расширения диапазона увеличения и рабочего расстояния с помощью дополнительных насадок делает микроскоп гибким инструментом для материаловедения, контроля качества, биотехнологии, реставрации и энтомологии.
