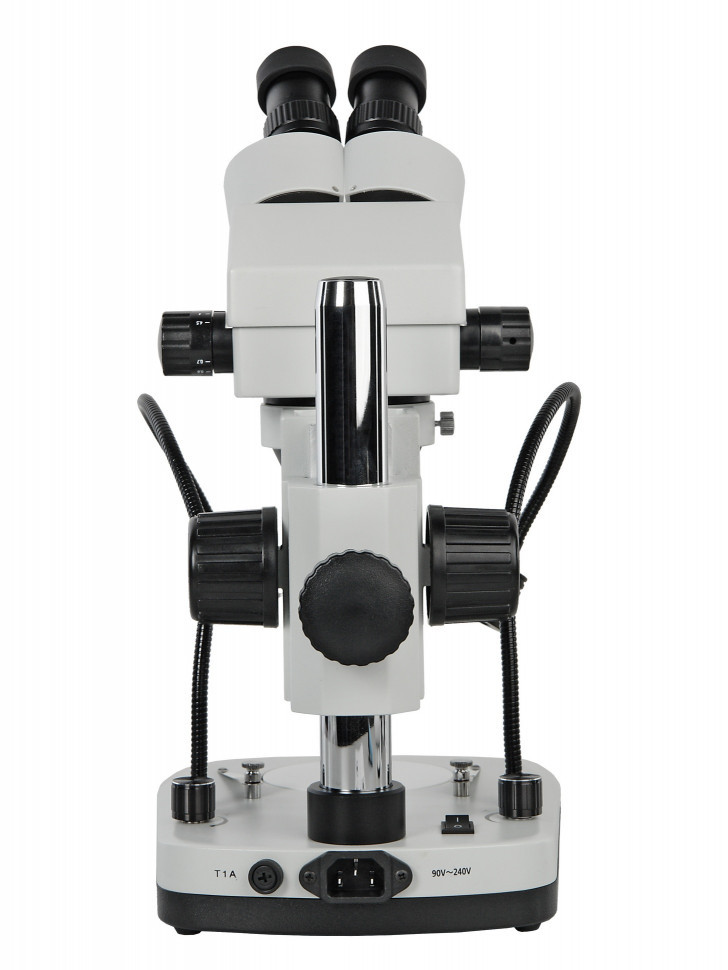

Микроскоп стерео МС-6-ZOOM LED

Микроскоп стерео МС-6-ZOOM LED — плавное увеличение 7-45× и рабочее расстояние 100 мм для объёмных объектов

Что можно увидеть или сделать на практике

Что можно рассмотреть и сделать

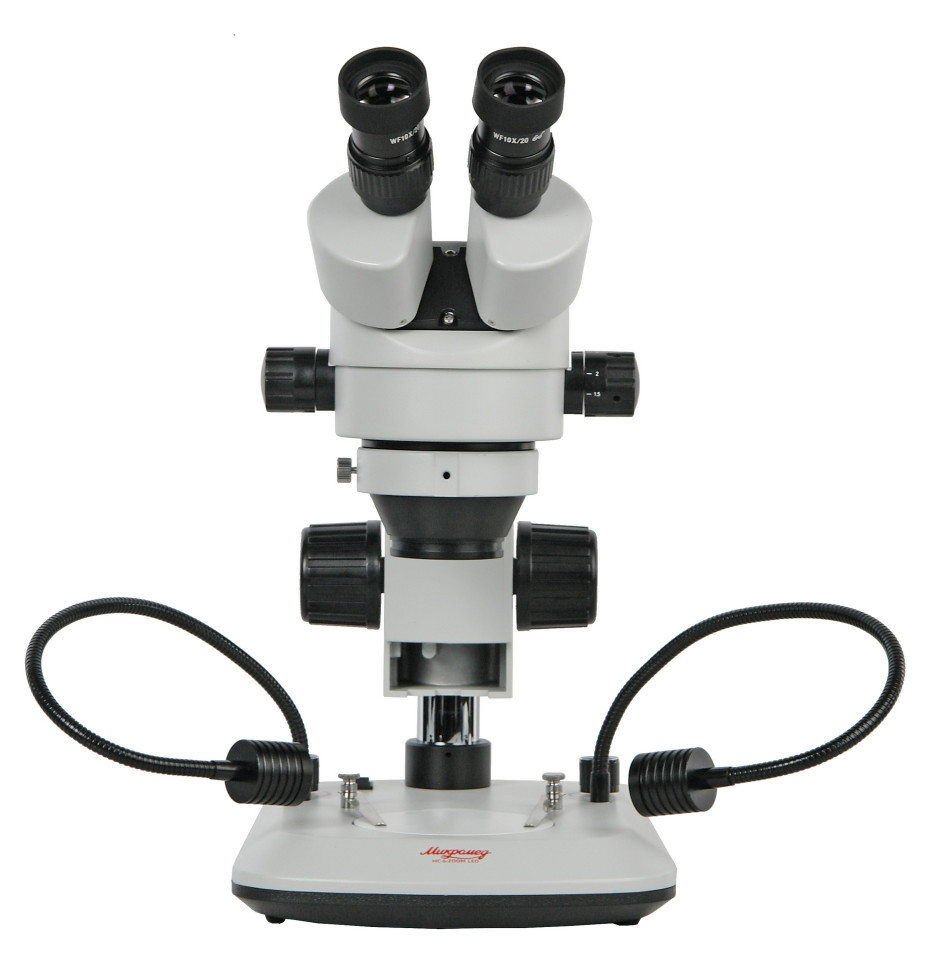

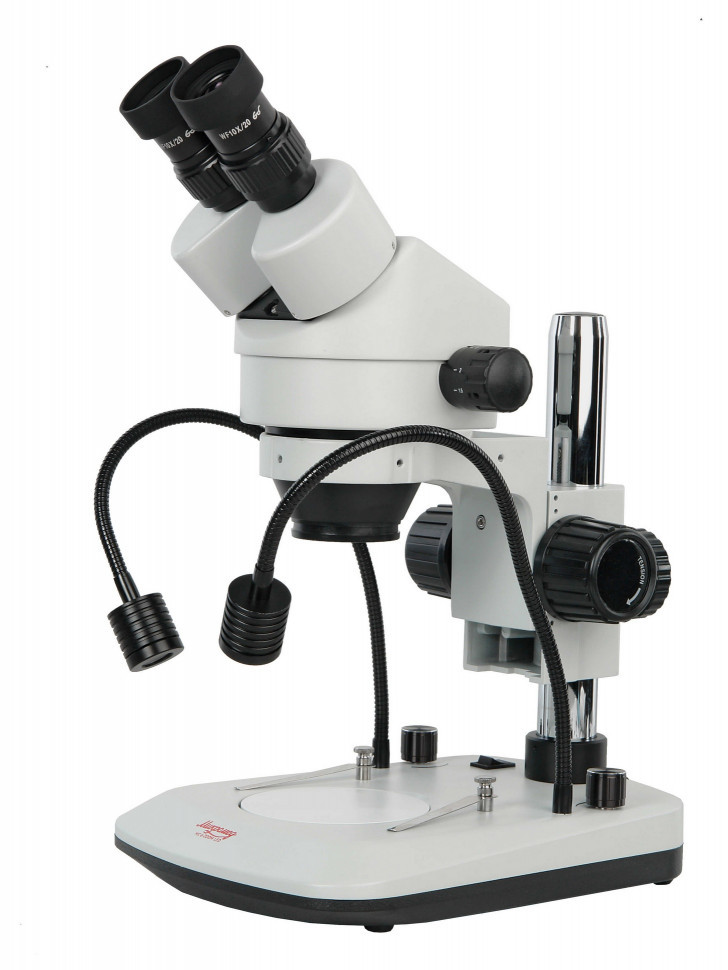

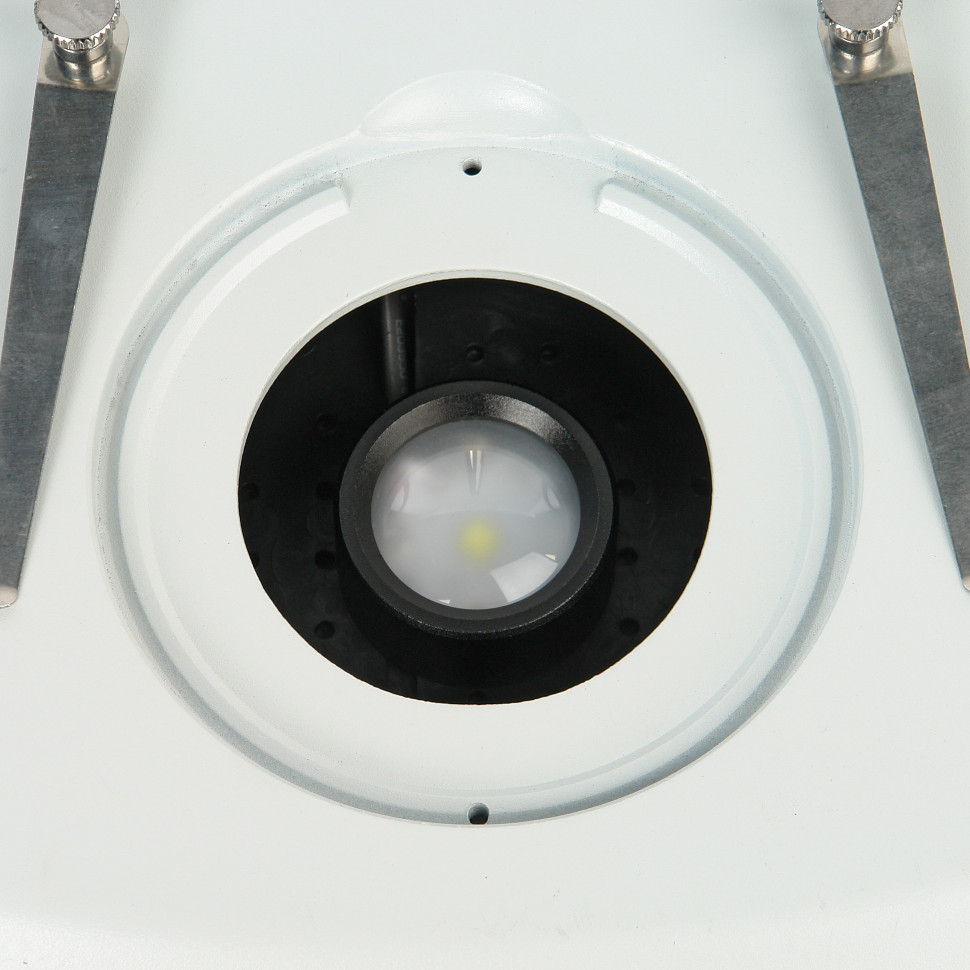

Стереомикроскоп МС-6-ZOOM LED предназначен для работы с объёмными непрозрачными объектами, которые не требуют специальной пробоподготовки. Оптическая схема Грену обеспечивает выраженный стереоэффект — вы видите объект объёмно, с естественным восприятием глубины, а не как плоскую картинку. Это принципиально важно для монтажа микроэлектронных компонентов, пайки плат, ювелирных работ, препарирования биологических образцов, сортировки и осмотра минералов, энтомологических коллекций. Три независимых источника света — проходящий светодиод 3 Вт и два отражённых осветителя 3 Вт на гибких держателях — позволяют настраивать освещение под конкретный объект. Сочетание проходящего и отражённого света подходит для полупрозрачных объектов, когда нужно одновременно видеть внутреннюю структуру и поверхность.

Рабочее расстояние и удобство работы

Рабочее расстояние 100 мм — ключевое преимущество этой модели. Под объективом достаточно пространства, чтобы свободно манипулировать объектом руками, пинцетом, паяльником или другим инструментом во время наблюдения. Расстояние остаётся неизменным во всём диапазоне увеличения, что упрощает работу — не нужно каждый раз перенастраивать положение рук при смене кратности. Если требуется ещё больше пространства, можно использовать дополнительную насадку 0.5×: рабочее расстояние увеличится до 165 мм, а увеличение снизится до 3.5-22.5×. Для работы с мелкими деталями на высокой кратности доступна насадка 2×, которая поднимает увеличение до 14-90× при рабочем расстоянии 30 мм.

Диапазон увеличения

Базовый диапазон микроскопа — от 7× до 45× с окулярами WF 10×/20 мм, входящими в комплект. Увеличение меняется плавно поворотом барабанов, выведенных на обе стороны штатива. Коэффициент зуммирования 6.4 означает, что максимальная кратность в 6.4 раза выше минимальной — это широкий диапазон, позволяющий работать с объектами разного масштаба без смены окуляров. Механизм клик-стоп фиксирует определённые положения барабана, что удобно для повторяемости настроек при серийном контроле. Если стандартного диапазона недостаточно, можно установить окуляры WF 15×/15 мм (увеличение 10.5-67.5×) или WF 20×/10 мм (увеличение 14-90×), а в сочетании с насадками система охватывает диапазон от 3.5× до 180×.

Конструкция и технологии

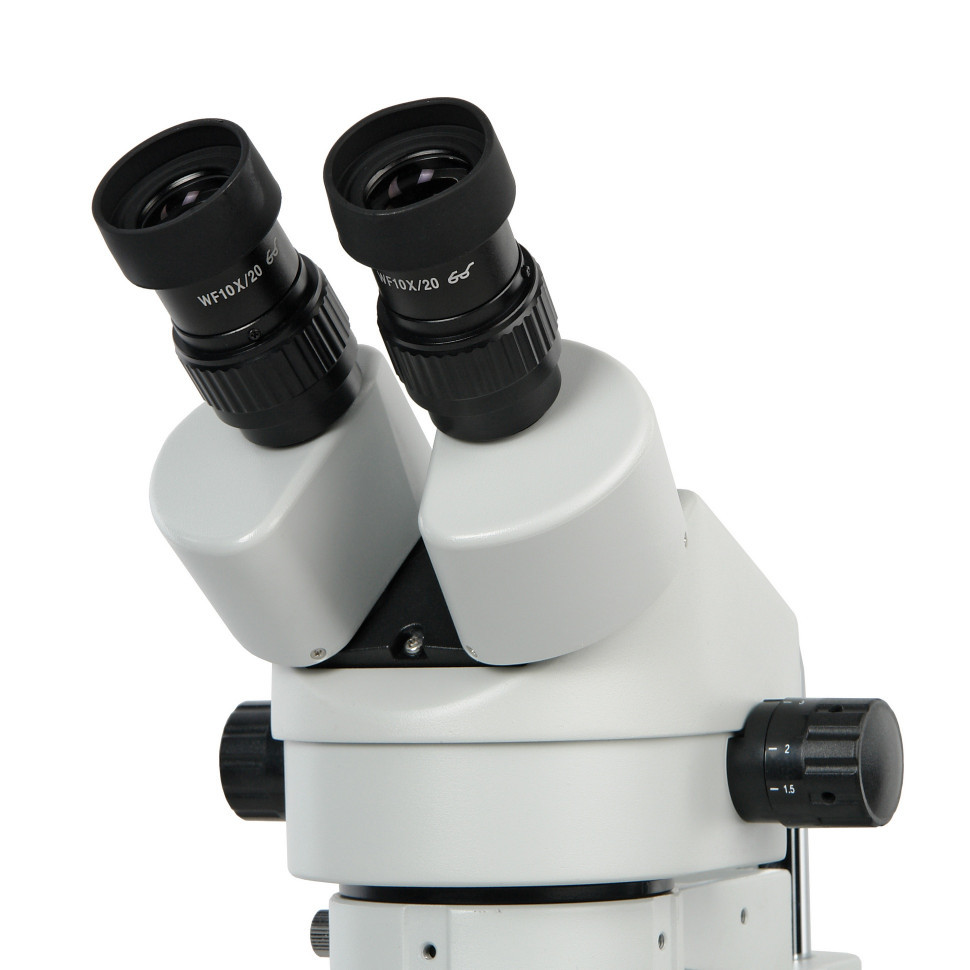

Объектив с переменным увеличением (ZOOM) имеет сложную многолинзовую конструкцию с исправленными аберрациями. Все оптические элементы изготовлены из качественного оптического стекла с просветляющим покрытием, что снижает потери света и повышает контраст изображения. Бинокулярная насадка поворачивается на 360° и наклонена под углом 45° — это удобно для длительной работы и позволяет настроить положение микроскопа под конкретное рабочее место. Регулировка межзрачкового расстояния (48-74 мм) и диоптрийная коррекция ±5 дптр на обоих тубусах обеспечивают настройку под индивидуальные особенности зрения, включая разницу в диоптриях между глазами.

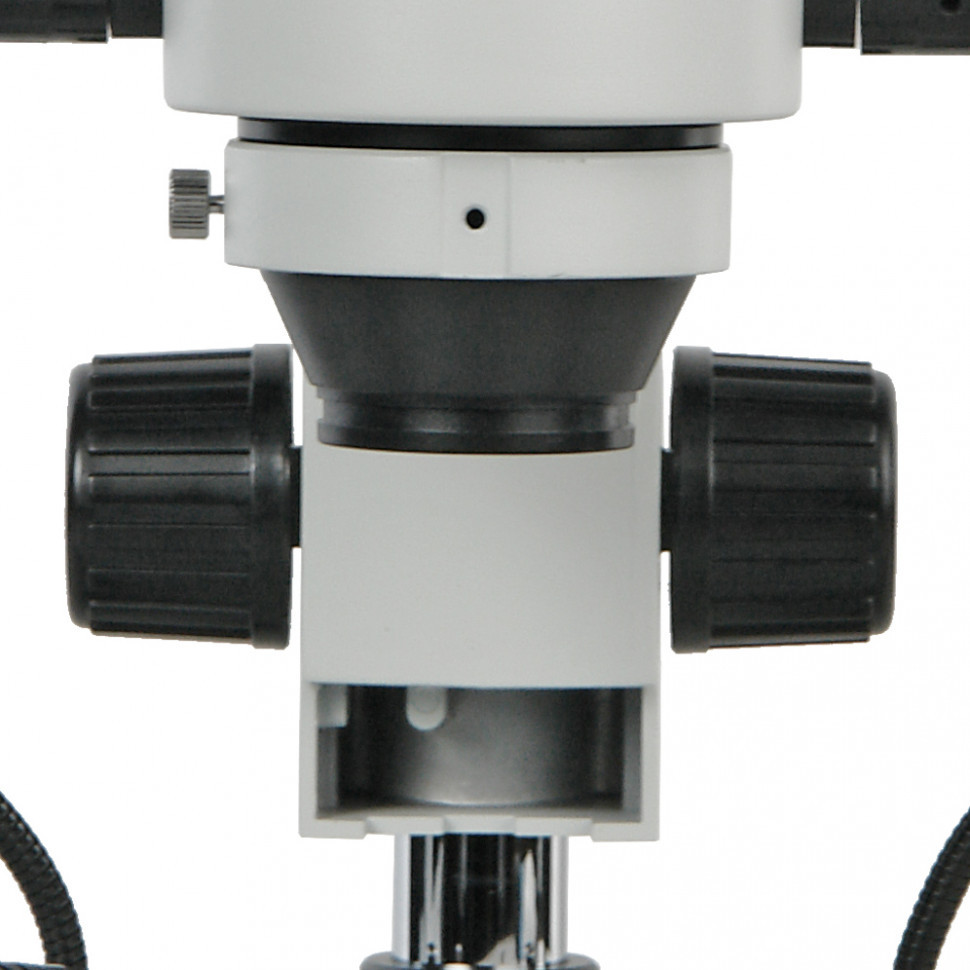

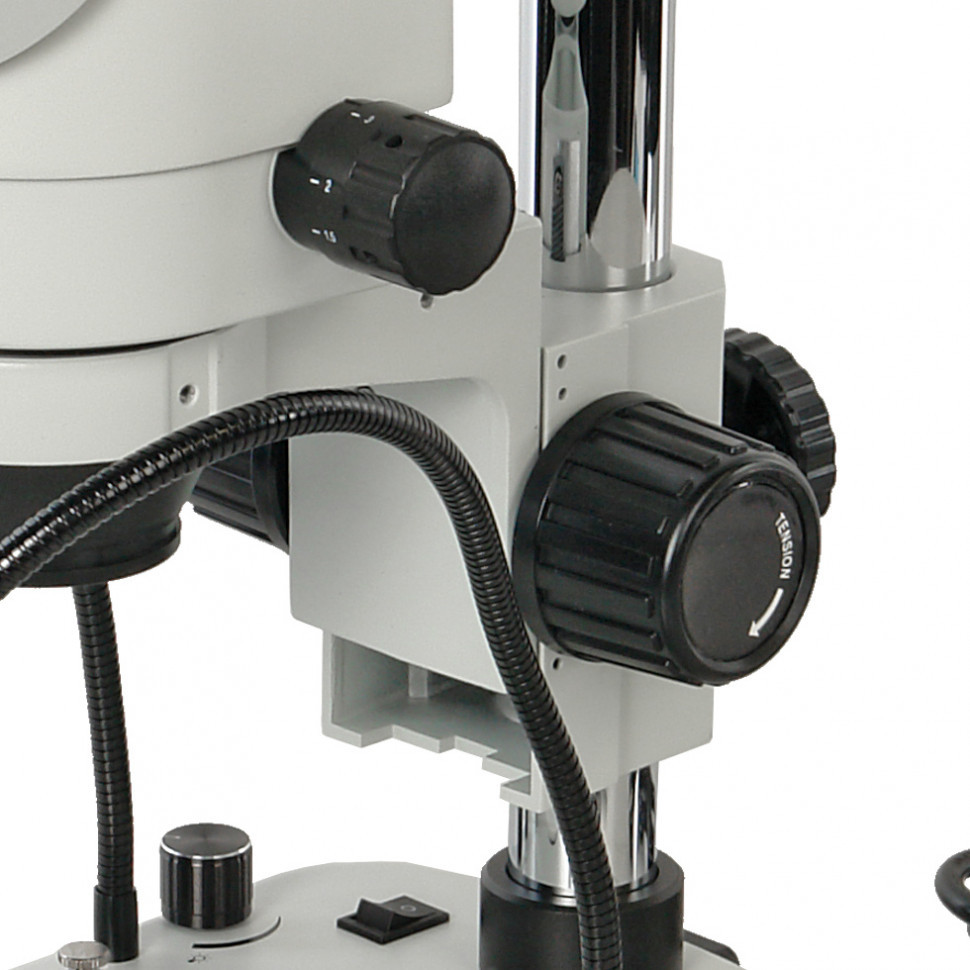

Фокусировка осуществляется перемещением оптической головки с насадкой по направляющей типа «ласточкин хвост» с помощью зубчато-реечного механизма. Эта конструкция обеспечивает плавный ход без люфтов и точную настройку фокуса. Встроенный механизм регулировки усилия фокусировки позволяет настроить желаемую жёсткость хода и предотвращает самопроизвольное опускание головки под собственным весом. Основание, штатив и корпус насадки отлиты из алюминиевого сплава, штанга — из хромированной стали. Такая конструкция гарантирует устойчивость, отсутствие вибраций и долговечность. Износостойкое покрытие с антистатическими свойствами снижает притяжение пыли.

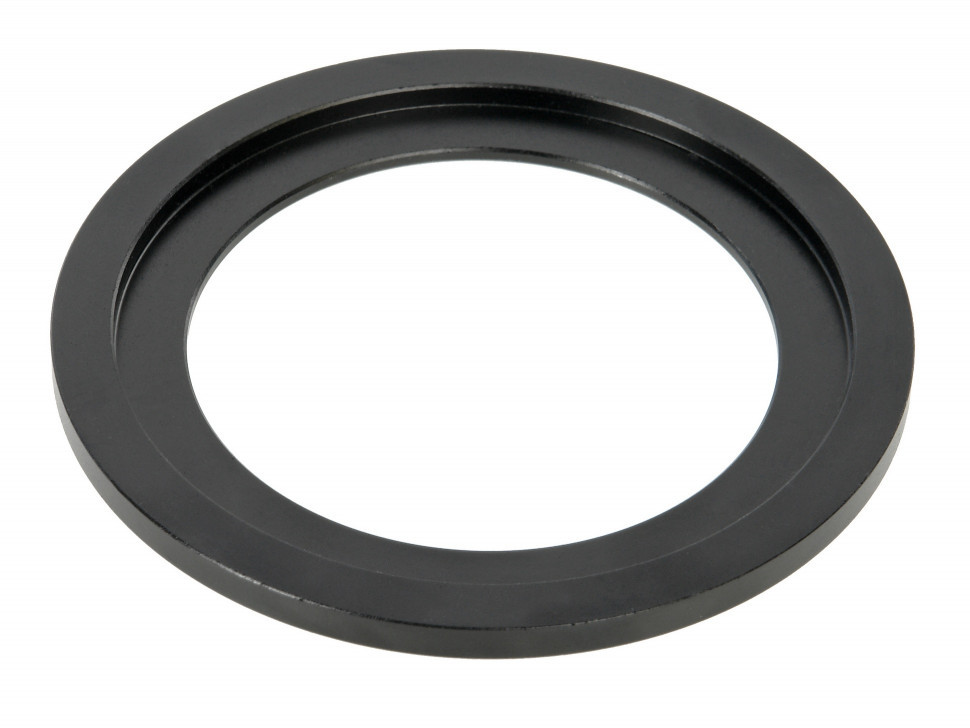

Оба окулярных тубуса имеют посадочный диаметр 30.0 мм и диоптрийную подвижку, что позволяет установить цифровую камеру (видеоокуляр) в любой из тубусов и точно сфокусировать как визуальный, так и цифровой канал. Для камер с посадочным диаметром 23.2 мм потребуется переходное кольцо.

Кому подойдет

Микроскоп МС-6-ZOOM LED — инструмент для лабораторий, производств и мастерских, где требуется визуальный контроль и работа с объёмными объектами. Он подходит для контроля качества электронных плат и паяных соединений, ремонта и сборки мелкой электроники, ювелирных работ (осмотр камней, проверка закрепки, контроль полировки), минералогических и энтомологических исследований, биологического препарирования и сортировки образцов. Широкий диапазон увеличения и большое рабочее расстояние делают модель универсальной — от обзорного осмотра до детального контроля на высокой кратности. Возможность установки камеры расширяет применение в учебных заведениях и лабораториях, где нужна фото- и видеофиксация или групповой просмотр на экране.

Что важно знать заранее

Минимальное увеличение микроскопа — 7× с комплектными окулярами. Если требуется более широкое поле зрения для обзора крупных объектов, нужна дополнительная насадка 0.5×, которая снижает увеличение до 3.5×. Камера для цифровой фиксации в комплект не входит и приобретается отдельно. При выборе камеры учитывайте посадочный диаметр: для стандартных видеоокуляров 23.2 мм понадобится переходное кольцо 23.2→30.0 мм. Дополнительные окуляры и оптические насадки также приобретаются отдельно — базовой комплектации достаточно для работы в диапазоне 7-45×, но если задачи требуют иного масштаба, планируйте бюджет на аксессуары заранее.

Стереомикроскопы не предназначены для работы с тонкими прозрачными препаратами на предметных стёклах в том виде, как это делается на биологических микроскопах проходящего света. МС-6-ZOOM LED работает с объёмными объектами, которые размещаются на предметном столике без специальной подготовки. Если объект полупрозрачный, можно использовать комбинацию проходящего и отражённого света.

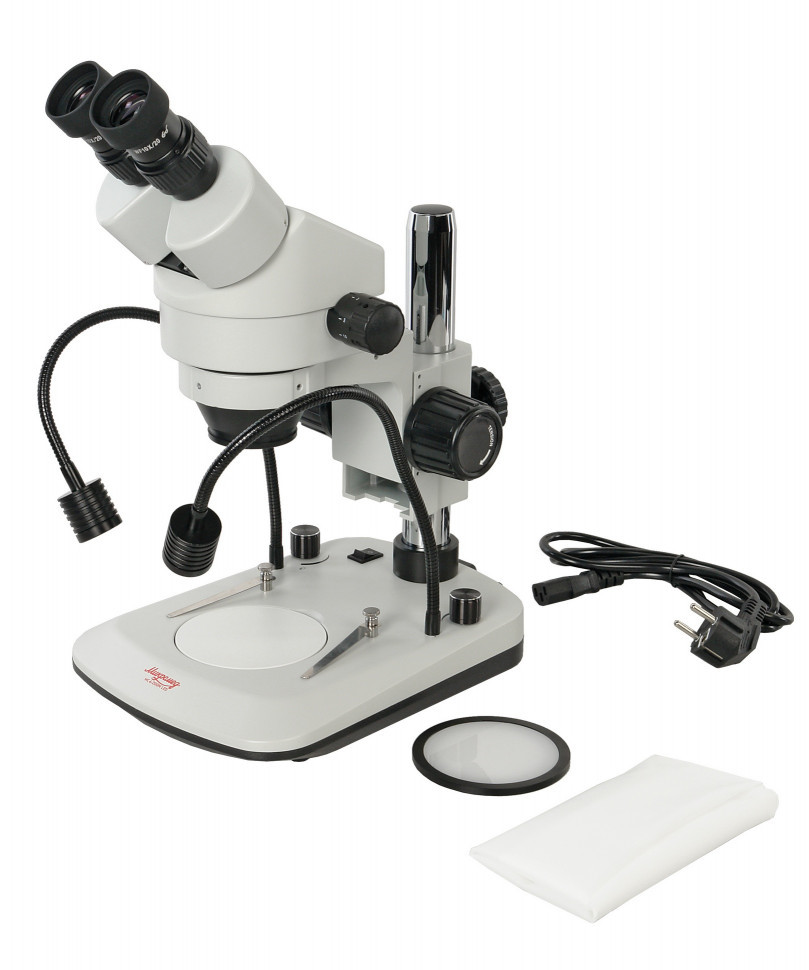

Комплектация

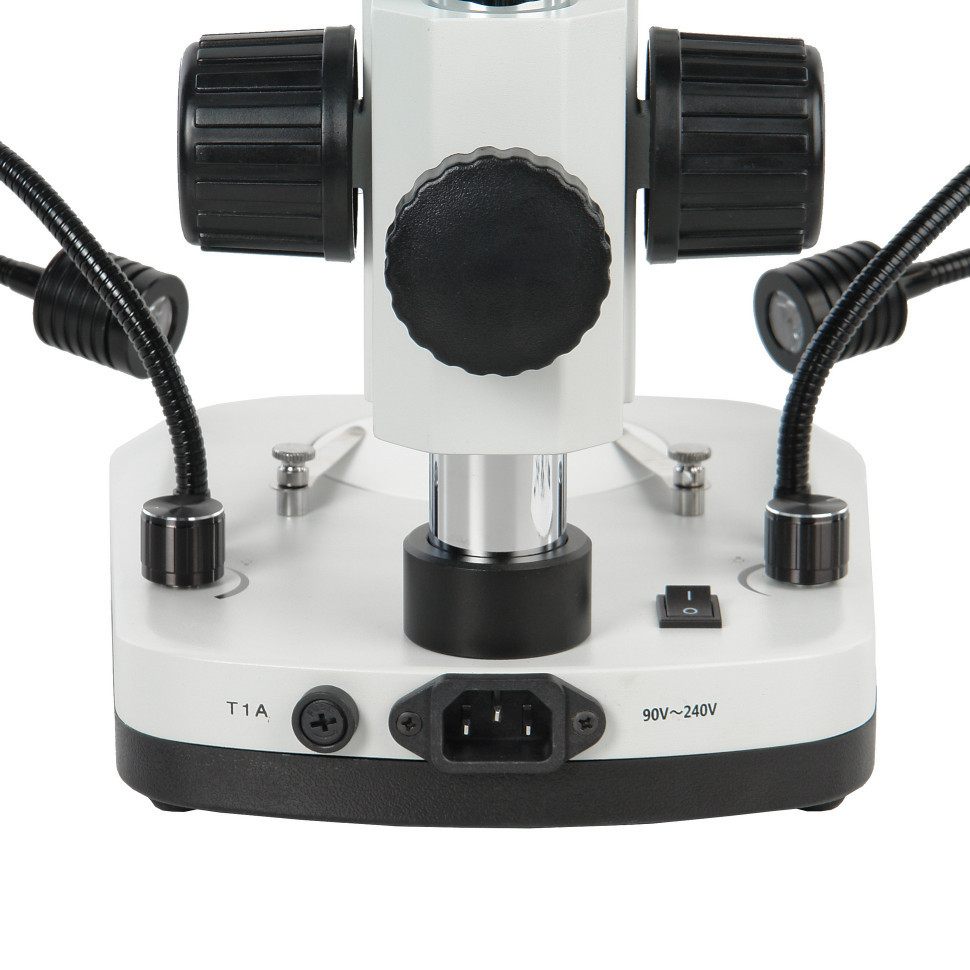

• Основание со штативом и механизмом фокусировки — цельная литая конструкция с зубчато-реечным механизмом и направляющей «ласточкин хвост», встроенные осветители проходящего и отраженного света с регуляторами яркости и блоком питания.

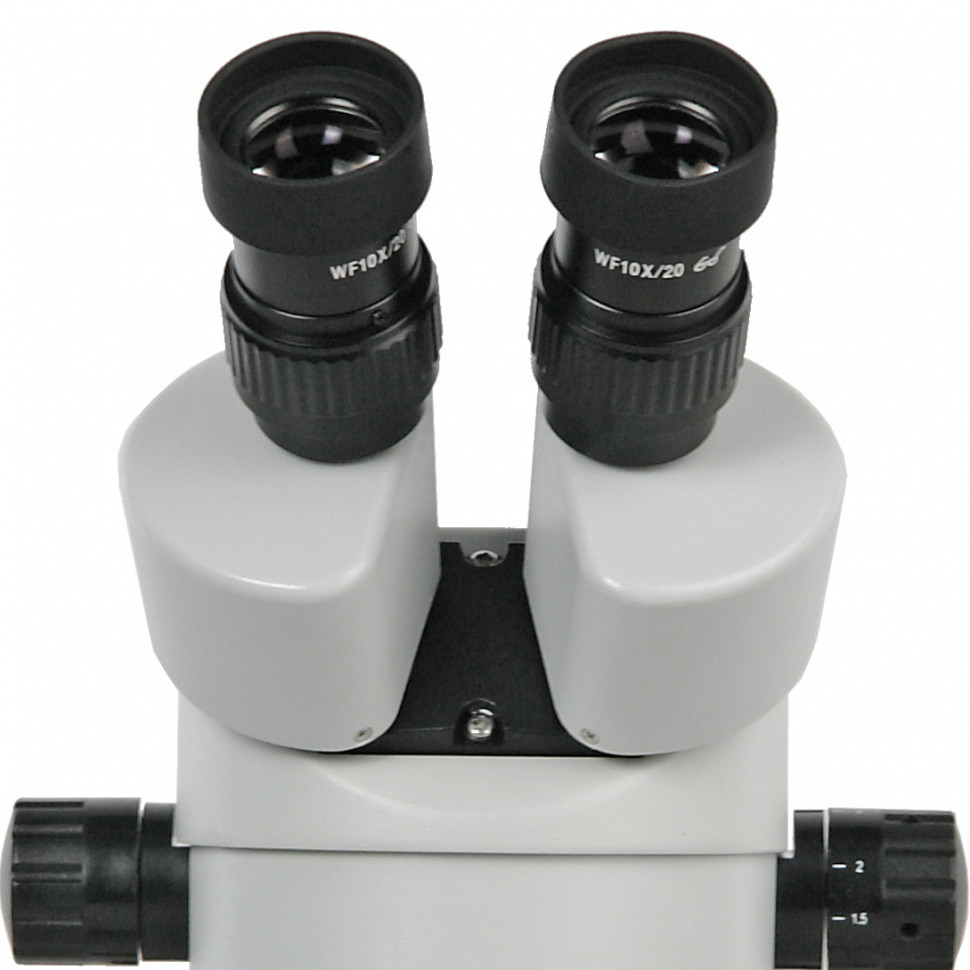

• Бинокулярная визуальная насадка — поворот на 360°, угол наклона 45°, регулировка межзрачкового расстояния 48-74 мм, диоптрийная коррекция ±5 дптр на обоих тубусах.
• Окуляры WF 10×/20 мм, 2 шт. — широкопольные окуляры с вынесенным зрачком, обеспечивают базовое увеличение 7-45×.
• Наглазники резиновые, 2 шт. — для комфортного наблюдения и защиты оптики от бликов.

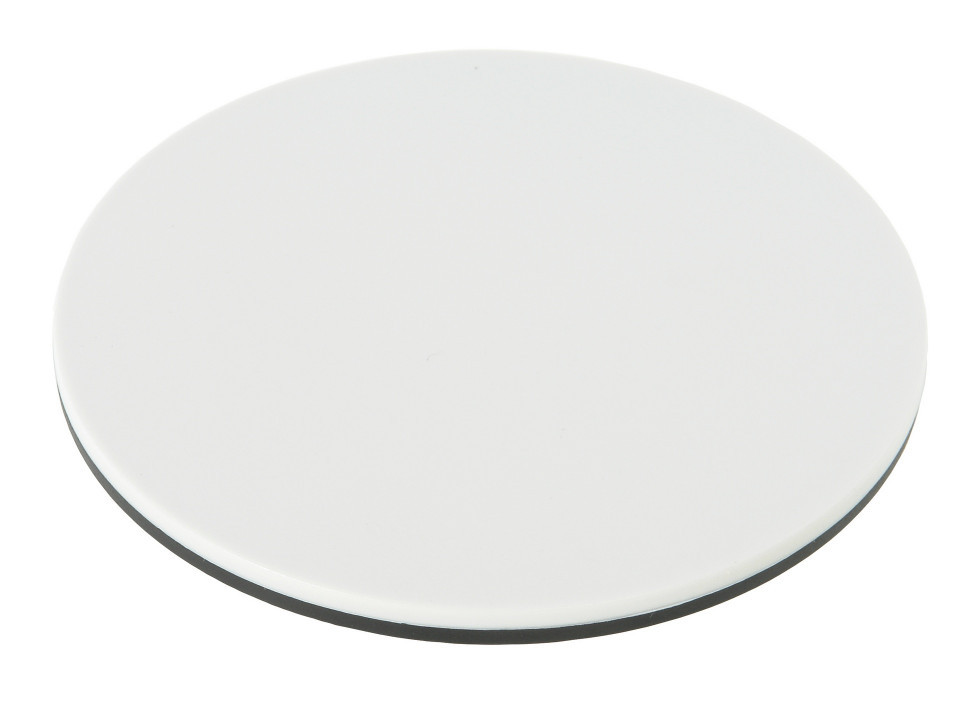

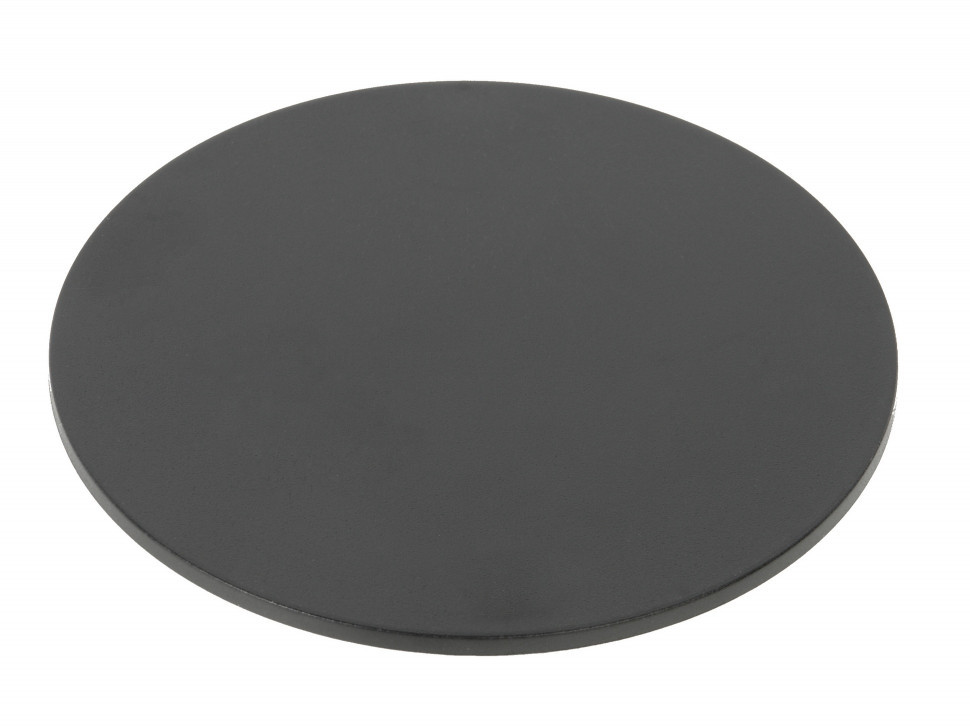

• Вставка Ø95 мм двухсторонняя чёрная/белая — чёрная сторона снижает блики при работе с бликующими объектами, белая — увеличивает отражённый свет для тёмных поверхностей.

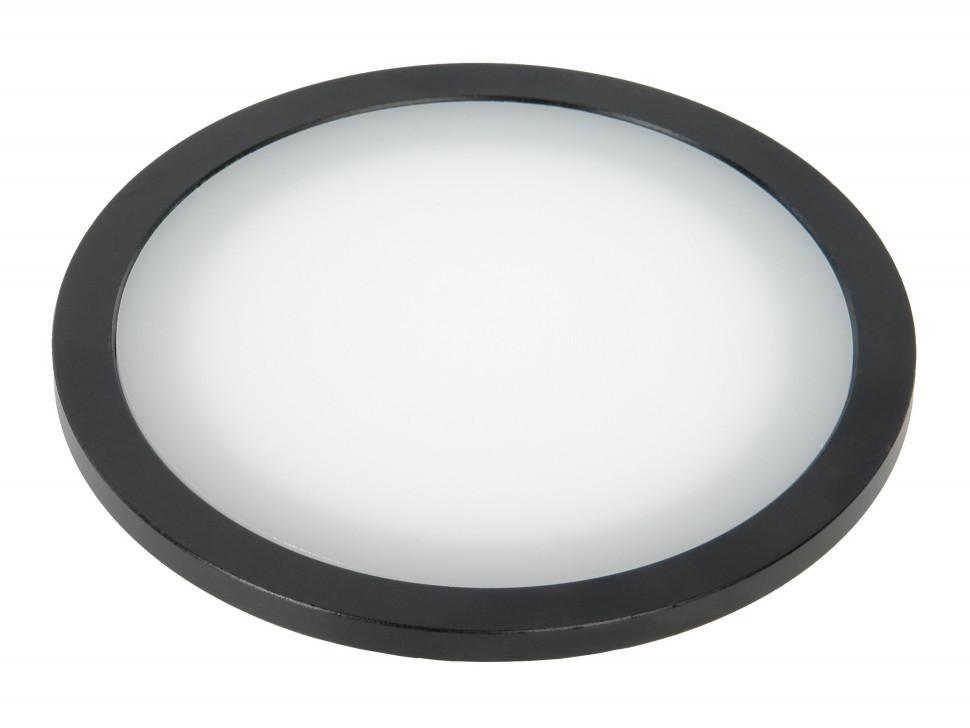

• Вставка Ø95 мм матовая — для равномерного рассеивания проходящего света при работе с полупрозрачными объектами.
• Кабель сетевой, пылезащитный чехол, руководство по эксплуатации.

Комплекта достаточно для начала работы. Если планируется цифровая фиксация или требуется иной диапазон увеличений, докупите камеру, дополнительные окуляры или оптические насадки.

Рекомендуемые аксессуары

Окулярная камера с программным обеспечением — для фото- и видеосъёмки, вывода изображения на монитор, измерений в кадре. Учитывайте посадочный диаметр: для камер 23.2 мм нужен переходник 23.2→30.0 мм. Оптические насадки 0.5×, 1.5×, 2× — расширяют диапазон увеличения и меняют рабочее расстояние: 0.5× для крупных объектов (рабочее расстояние 165 мм), 2× для мелких деталей (рабочее расстояние 30 мм). Окуляры WF 15×/15 мм и WF 20×/10 мм — повышают кратность до 67.5× и 90× соответственно без изменения рабочего расстояния. Микрометрический слайд X-Y — координатный столик для точного перемещения объекта и повторяемости измерений, полезен при серийном контроле и документировании.

Итог

Микроскоп стерео МС-6-ZOOM LED — универсальный инструмент с плавным изменением увеличения от 7× до 45×, большим рабочим расстоянием 100 мм и гибкой системой освещения. Он подходит для работы с объёмными непрозрачными объектами в лабораториях, на производстве, в мастерских и учебных заведениях. Качественная оптика с просветлением, прочная металлическая конструкция, точная фокусировка и возможность расширения системы насадками и окулярами (диапазон 3.5-180×) делают модель надёжным решением для задач, требующих визуального контроля и манипуляций под микроскопом.
