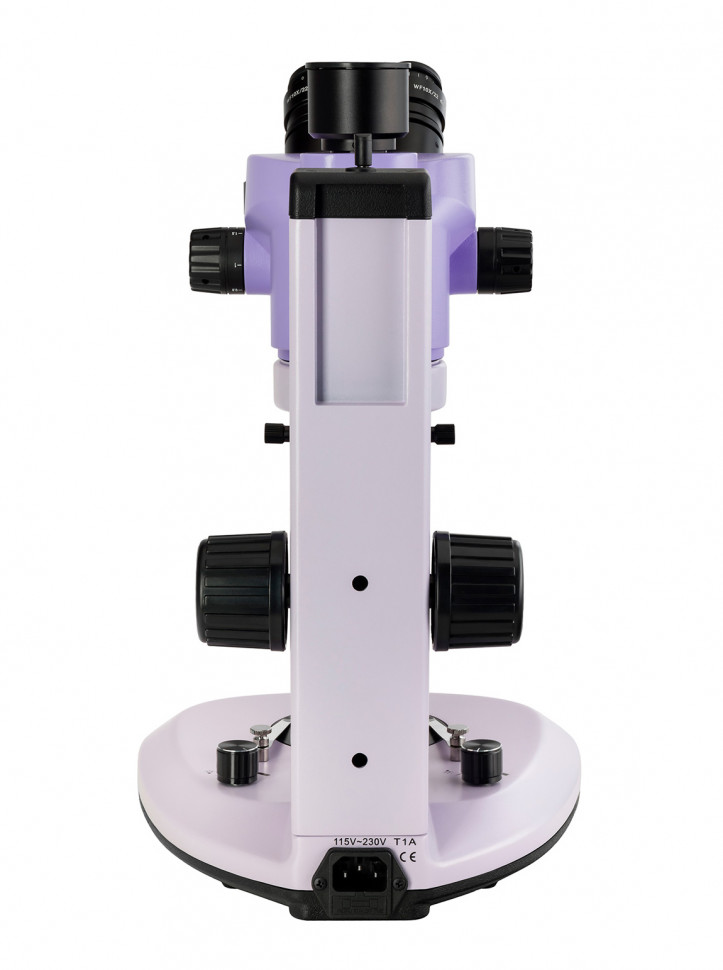

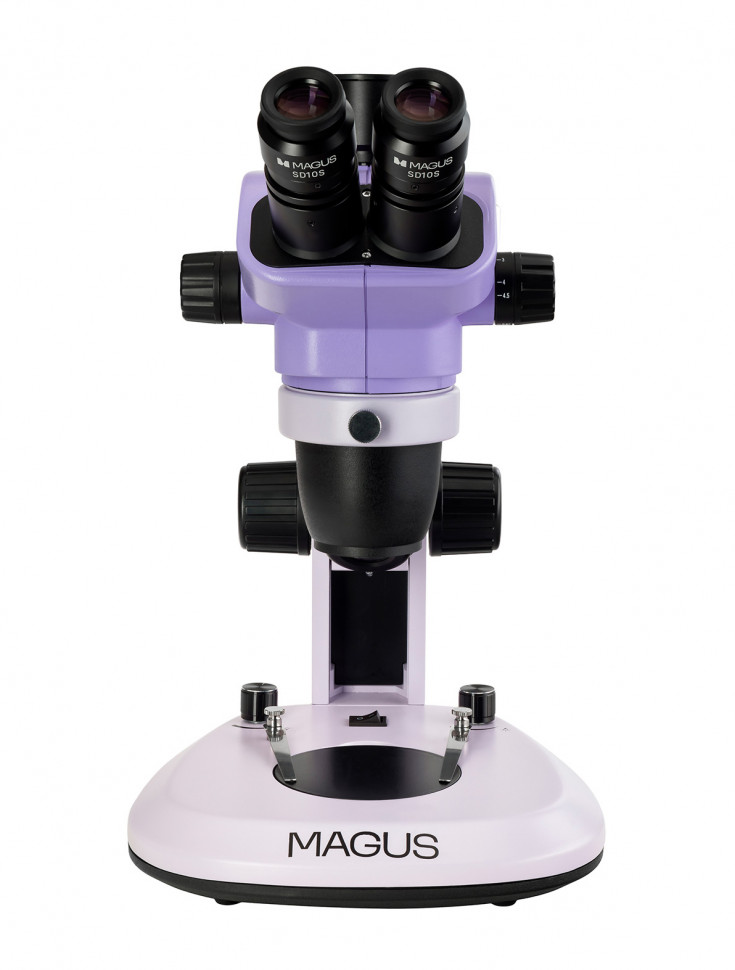

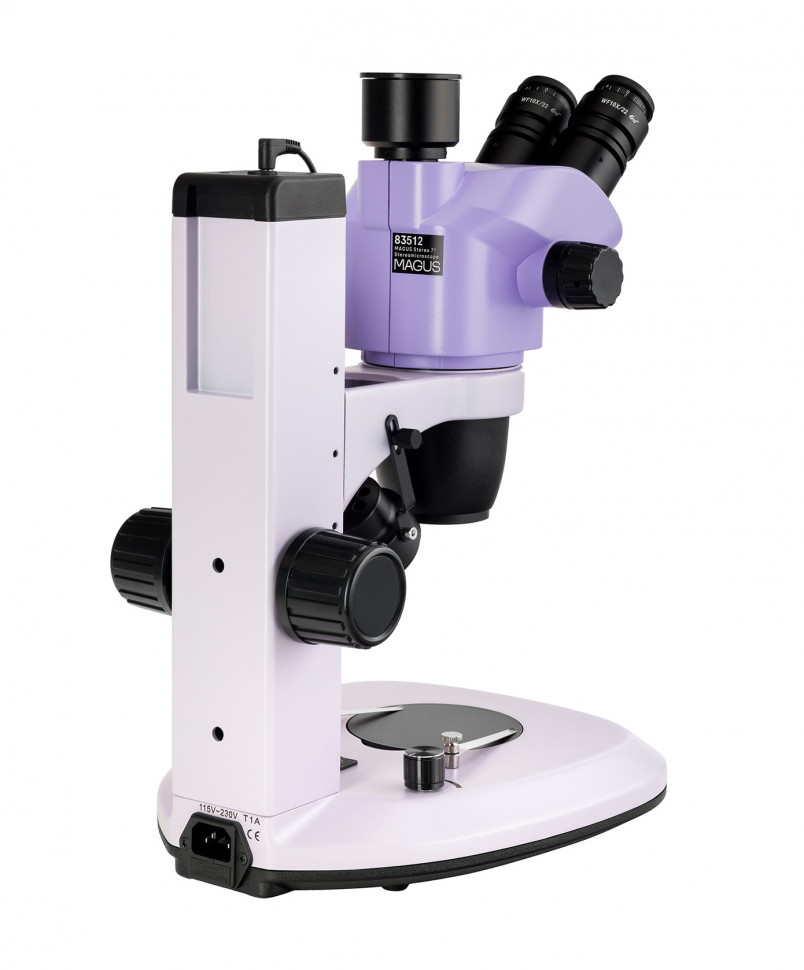

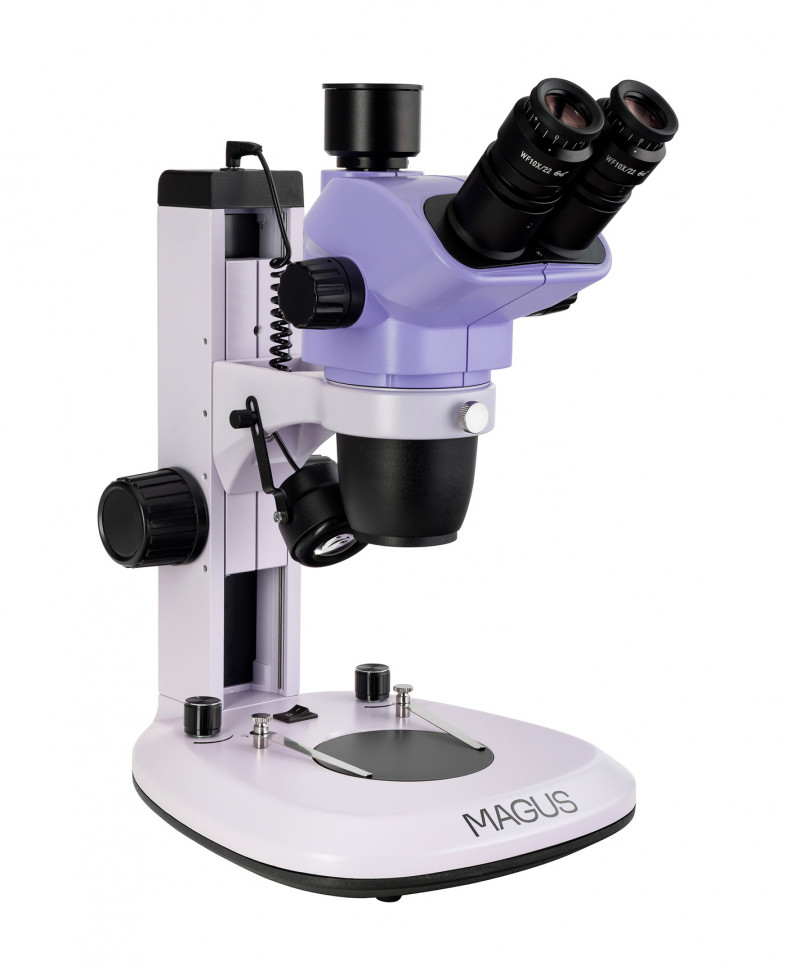

Микроскоп стереоскопический MAGUS Stereo 7T

MAGUS Stereo 7T — стереомикроскоп с трансфокатором и тринокулярной насадкой для прикладных работ

Что можно увидеть или сделать на практике

Что можно рассмотреть и сделать

MAGUS Stereo 7T работает с объемными объектами без специальной пробоподготовки — микросхемами, печатными платами, минералами, монетами, ювелирными изделиями, насекомыми, растительными образцами, деталями механизмов. Оптическая схема Грену формирует стереоскопическое изображение через два независимых канала, что позволяет воспринимать глубину и рельеф поверхности, оценивать топографию образца. Прямое изображение без инверсии делает манипуляции под микроскопом привычными — движение инструмента в поле зрения совпадает с движением руки. Комбинированное освещение расширяет диапазон объектов: проходящий свет используется для полупрозрачных образцов (срезы растений, крылья насекомых) через прозрачную стеклянную пластину в столике, отраженный косой свет — для непрозрачных объектов (микросхемы, минералы, паяные соединения). Черно-белая двусторонняя пластина в столике усиливает контраст для светлых и темных образцов соответственно.

Рабочее расстояние и удобство работы

Рабочее расстояние 105 мм в базовой конфигурации оставляет достаточно пространства под объективом для работы руками или инструментом во время наблюдения — паять компоненты, монтировать мелкие детали, очищать поверхность, манипулировать препаровальными иглами или пинцетом. Ход фокусировки 106 мм позволяет размещать объекты разной толщины без ограничений, регулировка жесткости фокусировочных рукояток дает возможность настроить механизм под индивидуальные предпочтения оператора. Тринокулярная насадка поворачивается на 360° и фиксируется в любом положении, что удобно при коллективной работе или нестандартном размещении микроскопа на рабочем месте. Диоптрийная коррекция ±5D на каждом окуляре и регулировка межзрачкового расстояния 54–75 мм обеспечивают комфортное визуальное наблюдение для операторов с разными параметрами зрения, окуляры с удаленным зрачком позволяют работать в очках.

Диапазон увеличения

Базовый диапазон увеличения 6,7–45× с объективом-трансфокатором 0,67–4,5× и парой окуляров 10× охватывает типичные задачи стереомикроскопии — от общего обзора детали или образца до детального рассмотрения микроструктуры поверхности. Коэффициент трансфокации 6,7:1 означает, что максимальное увеличение в 6,7 раза больше минимального, при этом изменение кратности происходит плавно вращением кольца трансфокатора с одновременной автоматической подстройкой фокусного расстояния — объект остается в фокусе при смене увеличения, не требуется повторная фокусировка. Линейное поле зрения изменяется от 32,8 мм на минимальном увеличении до 4,9 мм на максимальном. При использовании опциональных окуляров 15×, 20×, 25×, 30× и насадок на объектив 0,5×, 1,5×, 2× диапазон расширяется до 3,4–270×, однако рабочее расстояние при этом изменяется (177 мм с насадкой 0,5×, 47 мм с 1,5×, 26 мм с 2×). Для стереомикроскопа увеличение 45× в базовой комплектации достаточно для большинства прикладных задач, дальнейший рост кратности целесообразен только при необходимости рассмотрения микродеталей с жертвой рабочего расстояния.

Конструкция и технологии

Оптическая схема Грену реализует стереоэффект через два независимых оптических канала с углом стереоскопичности 15° — каждый глаз получает изображение под своим углом, аналогично бинокулярному зрению человека. Это формирует объемное восприятие с большой глубиной резкости, что критично для оценки рельефа и пространственных соотношений элементов образца. Прямое изображение без переворота, характерное для стереомикроскопов, упрощает координацию движений при манипуляциях.

Объектив-трансфокатор синхронно изменяет кратность и фокусное расстояние системы — при вращении барабана трансфокации линзы перемещаются таким образом, что изображение остается резким во всем диапазоне увеличений без ручной подстройки фокуса. Это ускоряет работу при переходе от обзора к детальному рассмотрению участков образца. Коэффициент 6,7:1 обеспечивает баланс между диапазоном кратности и конструктивной сложностью системы.

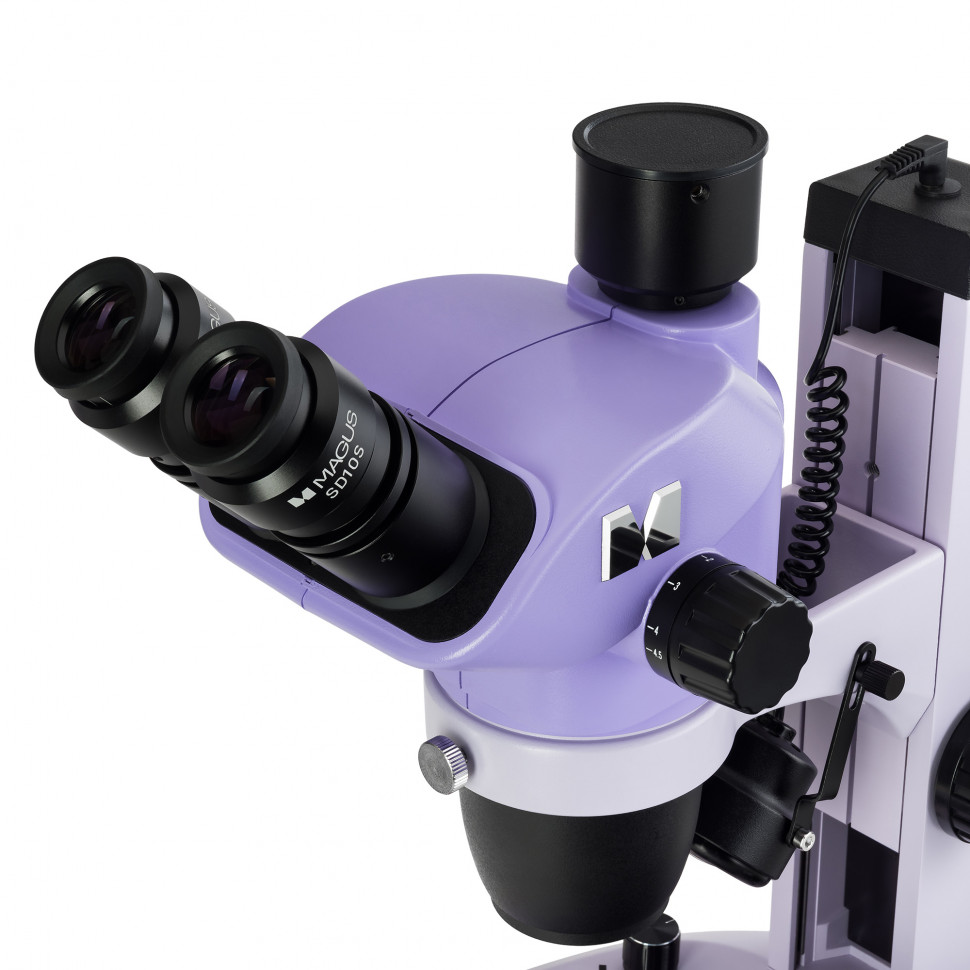

Тринокулярная насадка имеет отдельный оптический канал для установки цифровой камеры через адаптер C-mount — изображение передается на камеру одновременно с визуальным наблюдением через окуляры, без необходимости извлекать окуляр или переключать режим. Поворот насадки на 360° с фиксацией в любом положении позволяет ориентировать окуляры под удобным углом относительно штатива, что полезно при нестандартной установке микроскопа или совместной работе нескольких операторов.

Система фокусировки реализована только в грубом варианте — рукоятки расположены с обеих сторон станины, ход 106 мм позволяет работать с объектами разной высоты. Регулировка жесткости хода дает возможность настроить усилие под предпочтения оператора или зафиксировать положение оптической головки при работе с плоскими образцами. Отсутствие тонкой фокусировки компенсируется большой глубиной резкости стереосистемы — объект виден резко в широком диапазоне высот без необходимости микроподстройки.

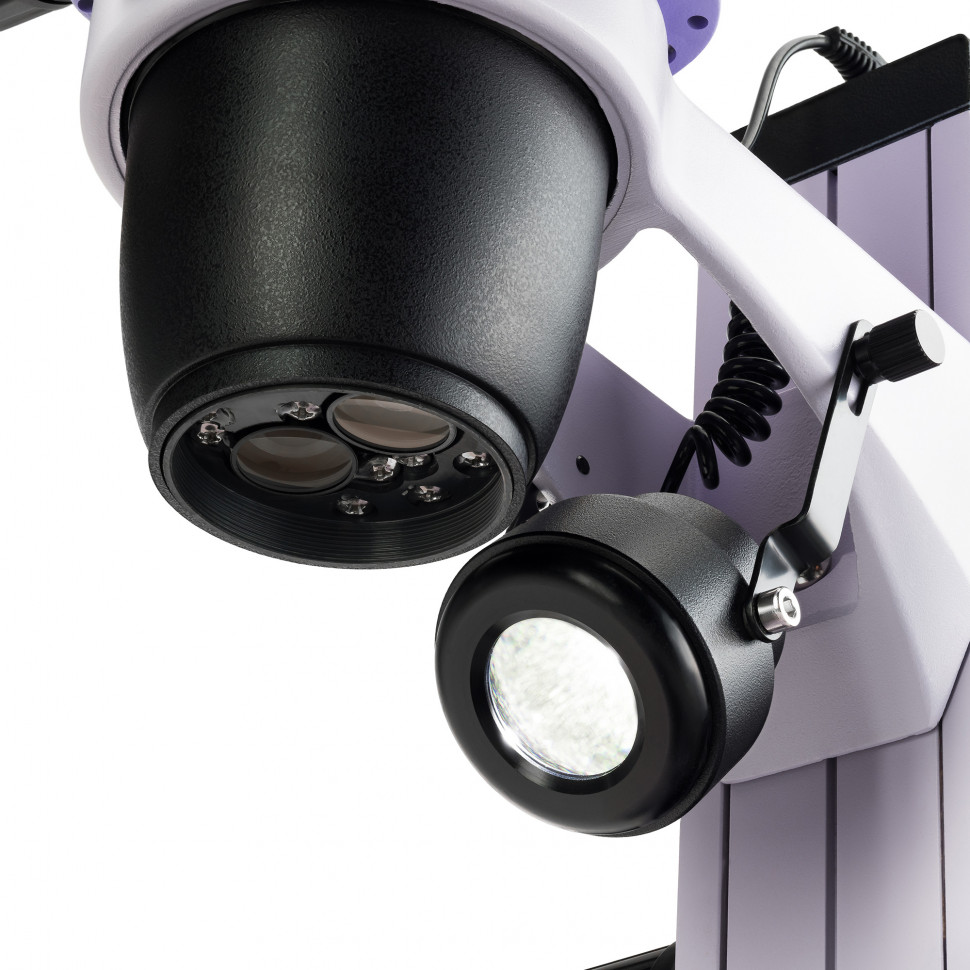

Два светодиодных осветителя мощностью по 3 Вт каждый обеспечивают проходящее и отраженное освещение. Проходящий свет встроен в основание и работает через прозрачную рассеивающую пластину в столике, создавая равномерную подсветку полупрозрачных объектов снизу. Отраженный осветитель реализован как косое освещение — свет падает на образец под углом, что создает тени и подчеркивает рельеф поверхности, увеличивая контраст для непрозрачных объектов. Регулировка яркости обоих осветителей позволяет адаптировать освещение под оптические свойства конкретного образца. Срок службы светодиодов составляет 50 000 часов, что соответствует нескольким годам интенсивной эксплуатации без замены источников.

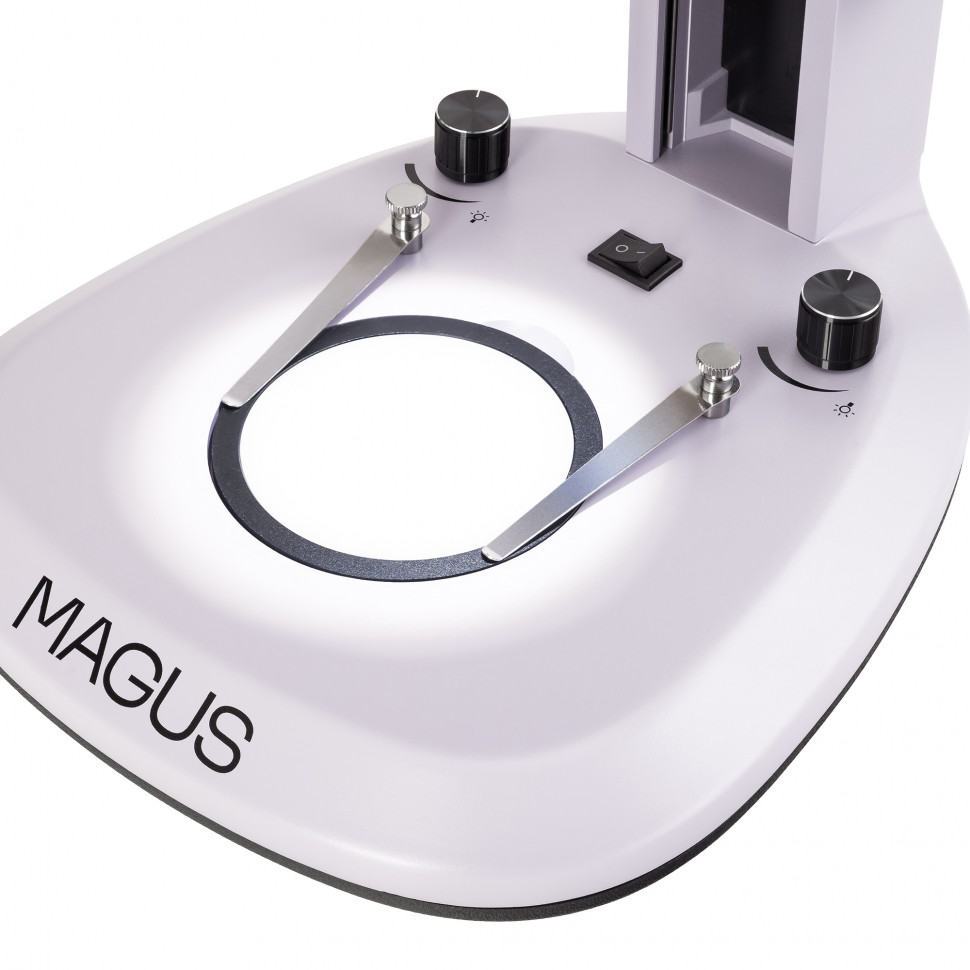

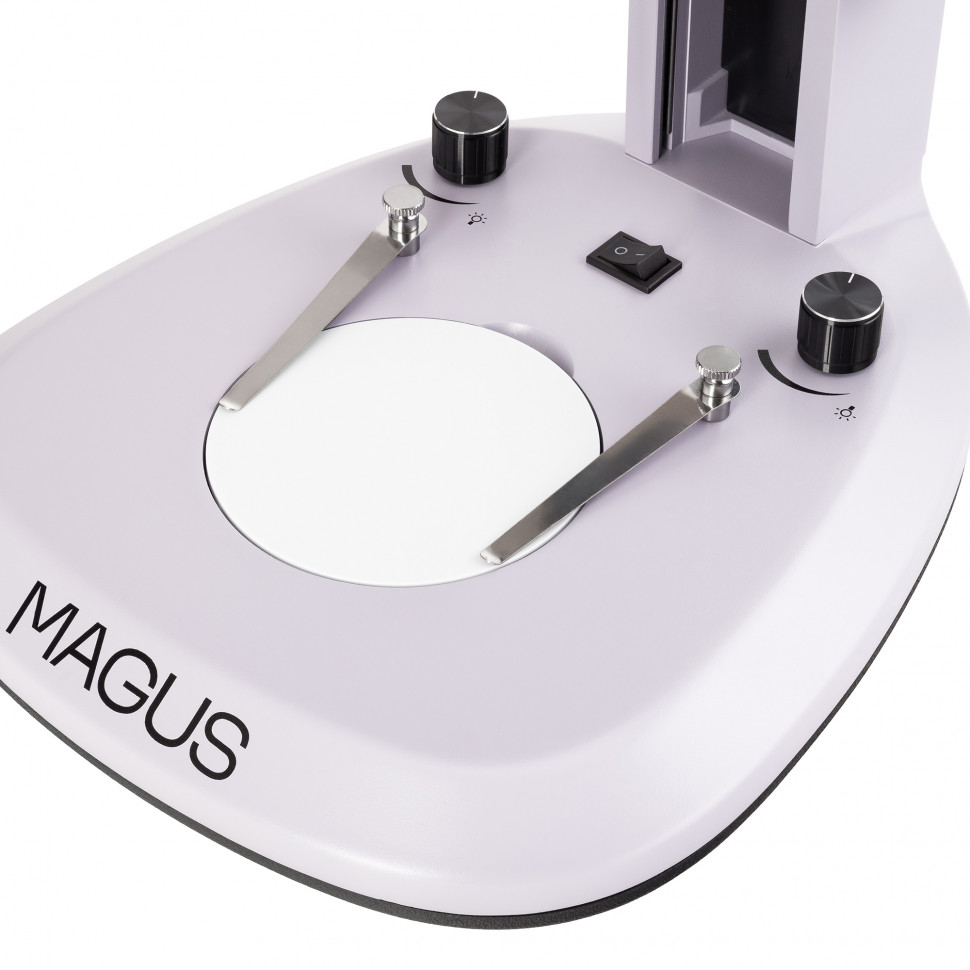

Предметный столик диаметром 95 мм вмещает стандартные образцы и держатели препаратов. В комплект входят две сменные пластины: прозрачная стеклянная для проходящего света и двусторонняя черно-белая для работы с отраженным светом — выбор стороны зависит от цвета объекта для усиления контраста.

Кому подойдет

MAGUS Stereo 7T ориентирован на профессионалов и опытных пользователей в прикладных областях. Микроскоп применяется в ювелирном деле для оценки качества огранки, выявления дефектов камней и контроля закрепки, в электронике для пайки и монтажа SMD-компонентов, инспекции печатных плат и паяных соединений, в энтомологии и ботанике для препарирования и изучения морфологии объемных образцов, в минералогии для определения структуры и включений, в реставрации для работы с мелкими деталями и оценки сохранности. Тринокулярная насадка делает микроскоп пригодным для лабораторий и производств, где требуется документирование процессов и результатов через цифровую камеру. Комбинированное освещение и возможность расширения методами наблюдения (темное поле через опциональный конденсор, простая поляризация) расширяют область применения до научных и контрольно-аналитических задач. Уровень сложности настройки требует понимания принципов стереомикроскопии и опыта работы с оптическими приборами — это не учебная модель для начинающих.

Что важно знать заранее

Стереомикроскоп предназначен для объемных непрозрачных и полупрозрачных объектов, его нельзя использовать вместо биологического микроскопа проходящего света для тонких прозрачных препаратов на предметных стеклах — максимальное увеличение 45× недостаточно для клеточных структур. Рабочее расстояние 105 мм позволяет манипулировать образцом, но при установке насадок на объектив для повышения кратности это расстояние сокращается до 47 мм (насадка 1,5×) или 26 мм (насадка 2×), что ограничивает доступ к объекту.

Фокусировка реализована только в грубом варианте — тонкой наводки нет. Для стереомикроскопа с его большой глубиной резкости это стандартное решение, однако при работе на высоких увеличениях с дополнительными окулярами или насадками может потребоваться более точная подстройка, чем позволяет грубый механизм с регулируемой жесткостью.

Отраженное освещение выполнено как косое, а не коаксиальное — свет падает под углом, создавая тени. Это усиливает рельеф и контраст для многих объектов, но может быть неоптимальным для абсолютно плоских поверхностей с низким рельефом, где предпочтительнее равномерное коаксиальное освещение вдоль оптической оси. Для таких задач в список опциональных аксессуаров входят кольцевые осветители различных типов.

Настройка микроскопа включает юстировку межзрачкового расстояния, диоптрийную коррекцию каждого окуляра, регулировку яркости обоих осветителей и при необходимости установку камеры через адаптер C-mount с подбором кратности адаптера под размер сенсора. Производитель указывает уровень сложности как высокий, что подразумевает необходимость изучения инструкции и понимания принципов работы стереооптики.

Для подключения цифровой камеры требуется адаптер C-mount, который приобретается отдельно. Адаптеры выпускаются с разной кратностью (0,5× и 1×) — выбор зависит от размера сенсора камеры и требуемого соотношения между увеличением и полем зрения на изображении. Неправильный подбор адаптера приведет к виньетированию или неоптимальному использованию разрешения сенсора.

Комплектация

• Основание со встроенным источником проходящего света и штативом с фокусировочным механизмом — несущая конструкция микроскопа, содержит встроенный блок питания 115–230 В, светодиодный осветитель проходящего света 3 Вт, предметный столик диаметром 95 мм и систему грубой фокусировки с ходом 106 мм и регулировкой жесткости
• Оптическая головка — объектив-трансфокатор 0,67–4,5× с коэффициентом трансфокации 6,7:1 и тринокулярная визуальная насадка с углом наклона 45°, поворотом на 360° и отдельным портом C-mount для камеры
• Окуляры 10×/22 мм с удаленным зрачком и диоптрийной коррекцией — пара окуляров с диоптрийной регулировкой ±5D на каждом, удаленный зрачок позволяет работать в очках
• Прозрачная стеклянная пластина — рассеивающая вставка в предметный столик для работы с проходящим светом
• Черно-белая двусторонняя пластина — непрозрачная вставка в столик для работы с отраженным светом, выбор стороны зависит от цвета образца
• Осветитель отраженного света косого освещения — светодиодный источник 3 Вт с регулировкой яркости, создает направленный свет под углом к образцу для усиления рельефа
• Сетевой шнур питания, пылезащитный чехол, инструкция по эксплуатации и гарантийный талон

Комплект достаточен для начала работы с объемными образцами в проходящем и отраженном свете. Для подключения камеры потребуется адаптер C-mount (0,5× или 1× в зависимости от сенсора) и сама камера. Для расширения диапазона увеличения или изменения рабочего расстояния докупаются окуляры других кратностей и насадки на объектив.

Рекомендуемые аксессуары

Адаптер C-mount (0,5× или 1×) необходим для установки цифровой камеры в тринокулярный порт — выбор кратности зависит от размера сенсора камеры и требуемого баланса между увеличением и полем зрения на изображении. Окуляр 10×/22 мм со шкалой позволяет проводить линейные измерения в поле зрения при калибровке с помощью калибровочного слайда. Насадки на объектив (0,5×, 1,5×, 2×) изменяют диапазон увеличения и рабочее расстояние — насадка 0,5× увеличивает рабочее расстояние до 177 мм и расширяет поле зрения, насадки 1,5× и 2× повышают кратность, но сокращают рабочее расстояние до 47 мм и 26 мм соответственно. Конденсор темного поля в сочетании с проходящим светом создает эффект темного поля, при котором видны только рассеянные на неоднородностях образца лучи — метод применяется в геммологии и минералогии для выявления включений и дефектов в прозрачных камнях. Устройство простой поляризации (поляризатор и анализатор) используется для наблюдения анизотропных образцов в поляризованном свете — определения оптических свойств минералов, контроля напряжений в полимерах и стеклах. Кольцевые осветители различных типов (обычный, с поляризационным фильтром, с посекторным включением) и осветитель типа «гусиная шея» дают гибкость в настройке направления и характера освещения для специфических задач. Механический предметный столик с координатными перемещениями упрощает сканирование крупных образцов и возврат к интересующим участкам.

Итог

MAGUS Stereo 7T — профессиональный стереомикроскоп для прикладных работ с объемными образцами, сочетающий объектив-трансфокатор с плавной сменой увеличения 6,7–45×, тринокулярную поворотную насадку для документирования через камеру и комбинированное проходящее-отраженное освещение. Рабочее расстояние 105 мм оставляет пространство для манипуляций под объективом, оптическая схема Грену формирует стереоэффект с глубиной резкости для восприятия рельефа. Модель ориентирована на опытных пользователей в электронике, ювелирном деле, минералогии, энтомологии, реставрации и промышленном контроле качества, предлагает широкие возможности расширения функциональности через опциональные аксессуары — от темного поля и поляризации до изменения диапазона увеличения насадками на объектив и дополнительными окулярами.
