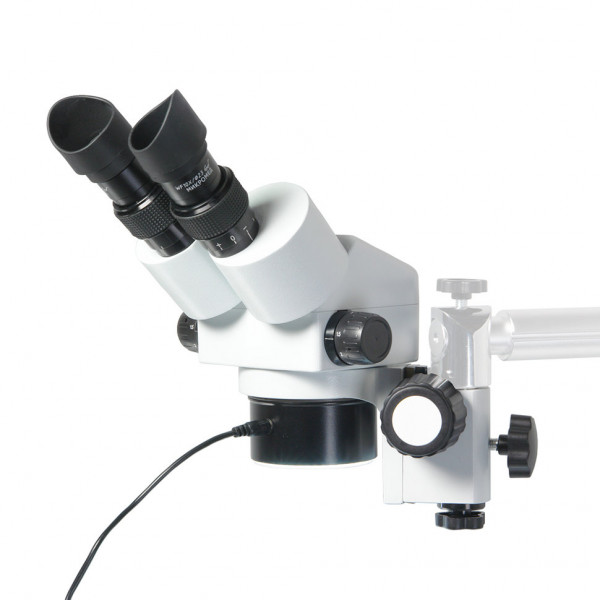

Оптич.головка МС-4-ZOOM с фокусировочным механизмом на штатив TD-1

Оптическая головка МС-4-ZOOM — стереомикроскоп с плавным зуммированием для прецизионных работ и исследований

Оптическая головка МС-4-ZOOM представляет собой модульный стереомикроскоп профессионального уровня, предназначенный для наблюдения объёмных объектов в отражённом свете и выполнения прецизионных работ, требующих точной координации глаз и рук. В отличие от цельных стереомикроскопов, головка поставляется с собственным зубчато-реечным механизмом фокусировки и устанавливается на штативы серии TD (TD-1, TD-2, TD-3 или TD-4), что обеспечивает четыре степени свободы и значительный диапазон перемещений — 320 мм по горизонтали и 300 мм по вертикали с возможностью поворотов. Такая конструкция позволяет исследовать крупногабаритные объекты, которые невозможно разместить на стандартном предметном столике, и устанавливать головку в любое удобное положение для работы.

Что можно рассмотреть и сделать

Объекты наблюдения

Стереомикроскоп МС-4-ZOOM работает с непрозрачными объёмными объектами без предварительной пробоподготовки. Бинокулярная оптическая схема Грену создаёт объёмное изображение с естественным восприятием глубины, что принципиально отличается от плоской картинки обычных биологических микроскопов проходящего света. В базовой комплектации с окулярами WF 10х диапазон увеличения составляет 7.5–50х при коэффициенте зуммирования 6.7х. Этого достаточно для наблюдения структур размером от нескольких миллиметров до десятых долей миллиметра: электронных компонентов на платах, паяных соединений, поверхности минералов и горных пород, насекомых и их частей, ювелирных изделий, текстильных волокон, документов и печатных материалов. С дополнительными окулярами WF 15х и WF 20х верхняя граница увеличения достигает 75х и 100х соответственно, а с оптическими насадками 0.5х, 1.5х и 2х общий диапазон расширяется до 3.7–200х.

Рабочее расстояние и манипуляции под объективом

Рабочее расстояние в базовой комплектации составляет 113 мм и остаётся постоянным при любом увеличении благодаря конструкции зум-объектива. Это пространство позволяет свободно работать руками, пинцетом, паяльником или другими инструментами непосредственно под объективом во время наблюдения — ключевое преимущество стереомикроскопа перед биологическими моделями с малым рабочим расстоянием. При использовании насадки 0.5х рабочее расстояние увеличивается до 177 мм, что необходимо для работы с особо крупными или хрупкими объектами, а также при использовании объёмного инструмента. Насадки 1.5х и 2х сокращают рабочее расстояние до 54 мм и 33 мм соответственно, но повышают увеличение для детального изучения мелких структур. Важно, что рабочее расстояние не зависит от выбранных окуляров — оно определяется только установленной насадкой на объектив или её отсутствием.

Формат работы

Наблюдение ведётся визуально через два окуляра WF 10х/23 с регулировкой межзрачкового расстояния от 52 до 75 мм и диоптрийной коррекцией ±5 дптр на каждом тубусе, что обеспечивает комфортную настройку под индивидуальные особенности зрения оператора. Угол наклона тубусов 45° снижает нагрузку на шею и спину при длительной работе. Один из окулярных тубусов (посадочный диаметр 30 мм) можно использовать для установки цифровой камеры — при этом для стандартных окулярных камер с диаметром 23.2 мм потребуется переходник. Камера в комплект не входит и приобретается отдельно. Плавное изменение увеличения осуществляется вращением рукоятки зум-механизма без смены объективов и без потери фокуса, что существенно ускоряет работу при необходимости чередовать обзорное наблюдение и детальное изучение участков объекта.

Конструкция и технологии

Оптическая схема Грену обеспечивает прямое изображение объекта и компактные размеры головки (190 × 220 × 220 мм при массе 4 кг). Зум-объектив с коэффициентом 6.7х позволяет плавно изменять увеличение в широком диапазоне, сохраняя точность фокусировки на любом положении рукоятки. Поле зрения при увеличении 7.5х составляет 31.5 мм, при 50х — 4.7 мм, что соответствует физическим законам оптики: с ростом увеличения уменьшается наблюдаемая область объекта.

Встроенный кольцевой LED-осветитель состоит из 30 светодиодов общей мощностью 3 Вт, расположенных вокруг объектива. Такая конфигурация создаёт равномерное освещение объекта без ассиметричных косых теней, которые искажают восприятие рельефа и затрудняют точные измерения. Плавная регулировка яркости от 0 до 100% позволяет подобрать оптимальный уровень освещённости для конкретного образца: тёмные матовые поверхности требуют большей яркости, светлые глянцевые — меньшей, чтобы избежать бликов. Питание осуществляется от сети 220В через адаптер.

Зубчато-реечный фокусировочный механизм с демпфированной направляющей типа «ласточкин хвост» обеспечивает плавный ход головки по вертикальной оси в пределах 60 мм. Рукоятки выведены на обе стороны для удобства операторов с разной ведущей рукой. Конструкция механизма предотвращает самопроизвольное опускание головки под собственным весом, что критично для сохранения фокуса при длительных работах. Кольцевой кронштейн диаметром 83 мм фиксирует головку на механизме фокусировки, а сам механизм устанавливается на штатив через отверстие под установочный палец диаметром 20 мм — стандартное крепление для штативов серии TD.

Полностью металлический конструктив всех механических деталей обеспечивает стабильность геометрии оптической системы и долговечность узлов в условиях ежедневной эксплуатации. Рабочий диапазон температур от +5 до +40°C и относительной влажности 20–90% позволяет использовать головку в большинстве лабораторных и производственных помещений.

Кому подойдет

МС-4-ZOOM ориентирована на специалистов, выполняющих прецизионные работы с объёмными объектами: монтаж и контроль качества электронных компонентов, пайку микросхем и разъёмов, ремонт и реставрацию миниатюрных механизмов и изделий, ювелирные работы, препарирование биологических образцов. Модульная конструкция с возможностью перемещения головки на значительные расстояния делает систему востребованной в производственном контроле, где требуется исследовать габаритные узлы и детали, не помещающиеся на стандартный предметный столик. Головка подходит для научных и учебных лабораторий, где ведутся работы с насекомыми, минералами, растительными образцами, палеонтологическим материалом.

Плавное зуммирование без смены объективов ускоряет рабочий процесс в условиях, где необходимо многократно переключаться между общим осмотром объекта и детальным изучением участков. Встроенное освещение с регулировкой яркости избавляет от необходимости настройки внешних источников света для типовых задач, хотя при работе со сложными трёхмерными объектами с глубокими теневыми областями может потребоваться дополнительный направленный осветитель на гибком держателе.

Что важно знать заранее

Оптическая головка МС-4-ZOOM не является самостоятельным прибором — для работы обязательно требуется штатив серии TD (TD-1, TD-2, TD-3 или TD-4), который приобретается отдельно. Выбор штатива зависит от требований к подвижности системы и размеров рабочей зоны. Без штатива головку установить и использовать невозможно.

Цифровая камера для фото- и видеофиксации также не входит в комплект. При выборе камеры учитывайте посадочный диаметр окулярного тубуса 30 мм — для стандартных камер с посадкой 23.2 мм потребуется переходное кольцо. Установка камеры в один из тубусов исключает бинокулярное наблюдение через этот тубус.

Дополнительные окуляры WF 15х и WF 20х, а также оптические насадки 0.5х, 1.5х и 2х приобретаются отдельно. Окуляр WF 10х/23 со шкалой позволяет проводить линейные измерения объектов непосредственно в поле зрения, но для калибровки измерений потребуется калибровочный слайд с известным шагом. Насадки изменяют не только увеличение, но и рабочее расстояние, что следует учитывать при планировании манипуляций под объективом.

При работе со сложными объектами, имеющими выступающие элементы или глубокие углубления, кольцевой осветитель может создавать теневые зоны. В таких случаях рекомендуется использовать дополнительные источники направленного света. Стереомикроскоп предназначен для работы с непрозрачными объектами в отражённом свете — наблюдение прозрачных препаратов на предметных стёклах в проходящем свете невозможно, так как нижнего освещения в конструкции нет.

Комплектация

• Бинокулярная стерео головка — с окулярными тубусами, механизмом зуммирования и встроенным кольцевым LED-осветителем
• Кронштейн с механизмом фокусировки — зубчато-реечная система с демпфированием и ходом 60 мм, кольцевой кронштейн для установки головки, отверстие под палец Ø20 мм для крепления на штатив
• Окуляры WF 10х/23 мм — 2 шт., обеспечивают увеличение 7.5–50х в сочетании с зум-объективом
• Резиновые наглазники — 2 шт., для комфортного визуального наблюдения
• Винт крепления оптической головки — установлен в кронштейн
• Адаптер сетевой с кабелем — для питания LED-осветителя от сети 220В
• Руководство по эксплуатации

Комплект включает всё необходимое для установки головки на совместимый штатив и начала работы. Для расширения возможностей требуется приобретение штатива TD-1, TD-2, TD-3 или TD-4 — без него головка не функционирует. Цифровую камеру, дополнительные окуляры и оптические насадки докупают в зависимости от задач.

Рекомендуемые аксессуары

Штатив серии TD — обязательный элемент системы. Выбор модели (TD-1, TD-2, TD-3 или TD-4) определяется требуемым диапазоном перемещений и типом рабочей зоны. Все штативы обеспечивают четыре степени свободы и совместимы с головкой МС-4-ZOOM.

Окуляры WF 15х/15 и WF 20х/13.5 — для увеличения верхней границы диапазона до 75х и 100х соответственно. Целесообразны при работе с мелкими объектами, когда базового увеличения 50х недостаточно для различения деталей. Окуляр WF 10х/23 со шкалой позволяет проводить линейные измерения в поле зрения, но требует предварительной калибровки с помощью калибровочного слайда.

Оптические насадки 0.5х, 1.5х и 2х — изменяют одновременно увеличение, рабочее расстояние и размер поля зрения. Насадка 0.5х даёт максимальное рабочее расстояние 177 мм для работы с крупногабаритными объектами, насадка 2х обеспечивает увеличение до 100–200х (в зависимости от окуляров) для детального изучения микроструктур.

Цифровая камера с посадкой 23.2 мм (через переходник на 30 мм) или камера с посадкой 30 мм — для фото- и видеофиксации наблюдений, вывода изображения на монитор и проведения измерений в специализированном ПО. Дополнительный осветитель на гибких держателях — для подсветки теневых зон при работе со сложными трёхмерными объектами, когда кольцевого света недостаточно.

Итог

Оптическая головка МС-4-ZOOM — модульный стереомикроскоп профессионального уровня для прецизионных работ с объёмными объектами в отражённом свете. Плавное зуммирование с коэффициентом 6.7х, постоянное рабочее расстояние 113 мм на всех увеличениях базовой комплектации, встроенный кольцевой LED-осветитель с регулировкой яркости и зубчато-реечный фокусировочный механизм с демпфированием обеспечивают удобство и производительность при монтаже электроники, контроле качества, препаративных работах, ювелирных и реставрационных задачах. Модульная конструкция с установкой на штативы серии TD позволяет исследовать крупногабаритные объекты и обеспечивает четыре степени свободы с перемещением на 320 мм по горизонтали и 300 мм по вертикали. Возможность расширения диапазона увеличения до 3.7–200х и рабочего расстояния до 177 мм с помощью дополнительных окуляров и насадок делает систему гибким инструментом для широкого круга задач.
