Оптическая голова MAGUS Stereo 7TH

MAGUS Stereo 7TH — модульная стереомикроскопическая голова с трансфокатором 6,7:1 и тринокулярной насадкой для профессиональной работы

MAGUS Stereo 7TH — оптическая голова для построения стереомикроскопической системы под конкретные задачи. Это не готовый микроскоп, а центральный оптический модуль, который устанавливается на универсальный штатив с механизмом фокусировки. Такая архитектура даёт свободу выбора конфигурации: можно подобрать штатив с нужным вылетом и высотой, добавить освещение под тип объектов, расширить диапазон увеличения дополнительными окулярами и насадками на объектив, встроить камеру для документирования.

Что можно рассмотреть и сделать

Объекты наблюдения

Оптическая голова MAGUS Stereo 7TH предназначена для работы с объёмными непрозрачными объектами в отражённом свете — никакой специальной пробоподготовки не требуется. Стереоскопическая схема Грену с углом стереоскопичности 15° формирует объёмное изображение с ясным рельефом поверхности: видна не только плоская картинка, но и глубина структуры. Базовый диапазон увеличения 6,7–45 крат покрывает типичные задачи пайки и сборки электроники, реставрации, контроля качества деталей, работы с минералами и биологическими объектами вроде насекомых. При необходимости диапазон расширяется до 3,4–270 крат дополнительными окулярами и насадками на объектив.

Рабочее расстояние и удобство манипуляций

Рабочее расстояние объектива — 105 мм в базовой конфигурации. Это пространство между нижней линзой объектива и поверхностью объекта, в котором удобно работать руками или инструментом — паять, позиционировать детали, манипулировать препаратом. При установке насадок 0,5x рабочее расстояние увеличивается до 177 мм (для крупных объектов и ещё большей свободы движений), насадки 1,5x и 2x сокращают его до 47 и 26 мм соответственно (ради большего увеличения). Трансфокаторная система позволяет плавно изменять увеличение в 6,7 раз без потери фокусировки — не нужно каждый раз заново наводить резкость при переходе между увеличениями.

Формат работы

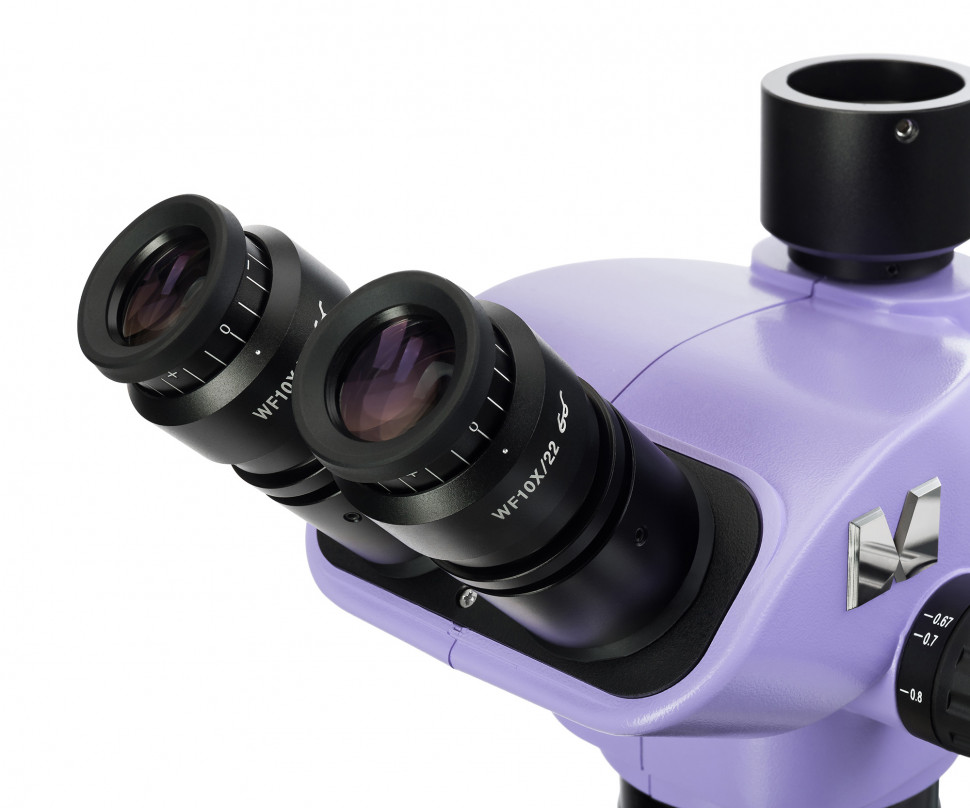

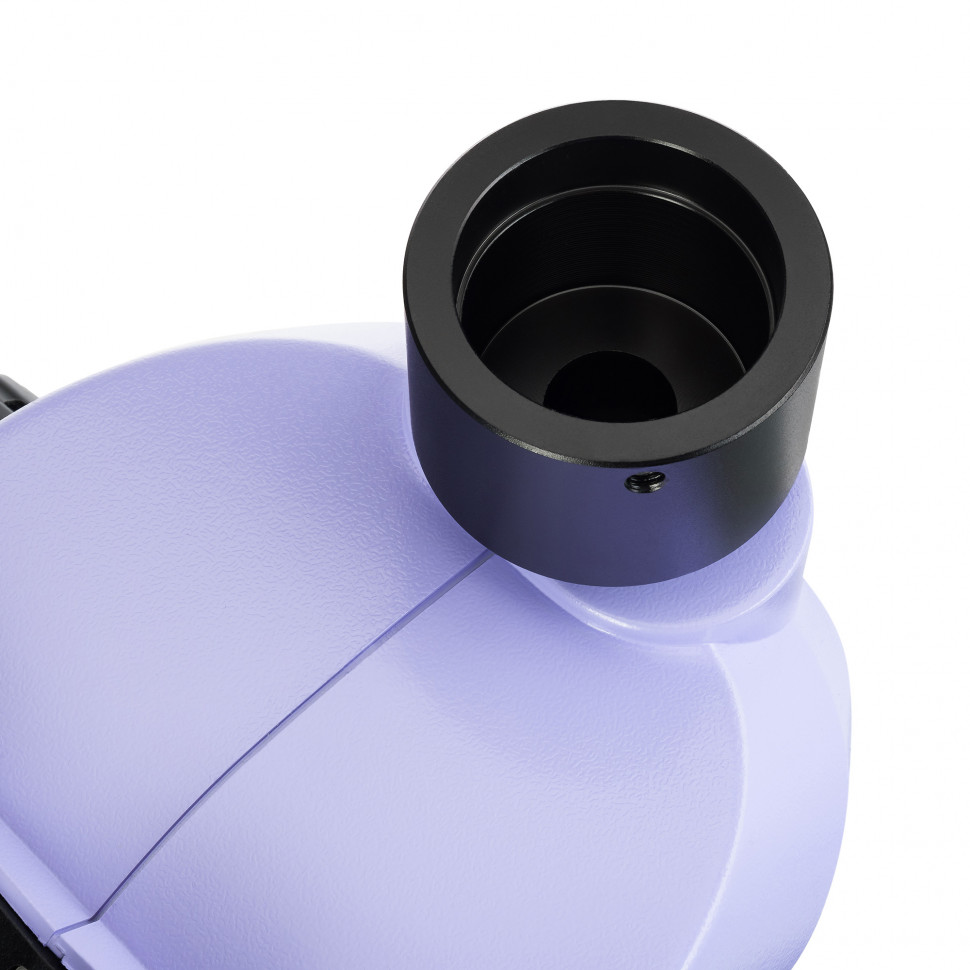

Визуальное наблюдение ведётся через пару окуляров 10x/22 мм с удалённым зрачком — можно работать в очках. Диоптрийная коррекция ±5D на каждом окуляре компенсирует разницу зрения между глазами, межзрачковое расстояние регулируется в диапазоне 54–75 мм. Тринокулярная насадка включает третий канал для установки цифровой камеры через адаптер C-mount (приобретается отдельно, кратность адаптера подбирается под размер матрицы камеры) — это позволяет документировать наблюдения или транслировать изображение на монитор без прерывания визуального контроля через окуляры.

Конструкция и технологии

Оптическая схема Грену — проверенное решение для стереомикроскопии, обеспечивающее высокую глубину резкости и хорошую объёмность изображения при компактных габаритах оптического блока. Угол стереоскопичности 15° — достаточная величина для уверенного восприятия рельефа без излишней нагрузки на зрение при длительной работе. Панкратический объектив с коэффициентом трансфокации 6,7:1 изменяет увеличение плавно, сохраняя фокусировку — не нужно переключать револьвер или перенастраивать резкость каждый раз. Поле зрения с базовым окуляром 10x варьируется от 32,8 мм на минимальном увеличении до 4,9 мм на максимальном.

Визуальная насадка наклонена под углом 45° — физиологически удобная позиция для длительного наблюдения. Посадочный диаметр окуляров 30 мм, посадочный диаметр самой головы под кронштейн штатива — 76 мм (стандарт, совместимый с универсальными штативами MAGUS и аналогичных производителей). Оптическая система формирует прямое неперевёрнутое изображение — ориентация объекта на столике совпадает с тем, что видно в окулярах, что критично для точных манипуляций.

Кому подойдёт

MAGUS Stereo 7TH ориентирована на специалистов, которым нужна гибкая стереомикроскопическая система с возможностью масштабирования под конкретные задачи. Это выбор для тех, кто готов собрать конфигурацию из отдельных модулей: выбрать штатив под размер рабочей зоны, освещение под тип объектов, при необходимости интегрировать камеру. Подходит для мастерских по ремонту и сборке электроники, реставрационных лабораторий, участков контроля качества на производстве, научных и учебных учреждений, где требуется документирование наблюдений. Базовый диапазон увеличения достаточен для большинства практических работ; если нужны экстремальные значения (до 270 крат включительно) — система расширяется дополнительными окулярами и насадками.

Что важно знать заранее

MAGUS Stereo 7TH — только оптическая голова. Для полноценной работы обязательно нужен универсальный штатив с механизмом фокусировки (приобретается отдельно). Освещение также не входит в комплект — потребуется кольцевой осветитель, осветитель типа «гусиная шея» или другой источник света в зависимости от типа объектов. Для фото- и видеофиксации необходимы цифровая камера и адаптер C-mount соответствующей кратности (подбирается под размер матрицы камеры). Для измерительных задач потребуется окуляр со шкалой и калибровочный слайд с ценой деления 0,1 мм.

При использовании насадок на объектив изменяется не только увеличение, но и рабочее расстояние: насадка 0,5x снижает увеличение вдвое, но увеличивает рабочее расстояние до 177 мм; насадки 1,5x и 2x повышают увеличение, но сокращают рабочее расстояние до 47 и 26 мм соответственно. Окуляры большей кратности (15x, 20x, 25x, 30x) также увеличивают общее увеличение системы, но уменьшают поле зрения и яркость изображения — выбор окуляра зависит от размера наблюдаемых деталей и требований к обзору.

Комплектация

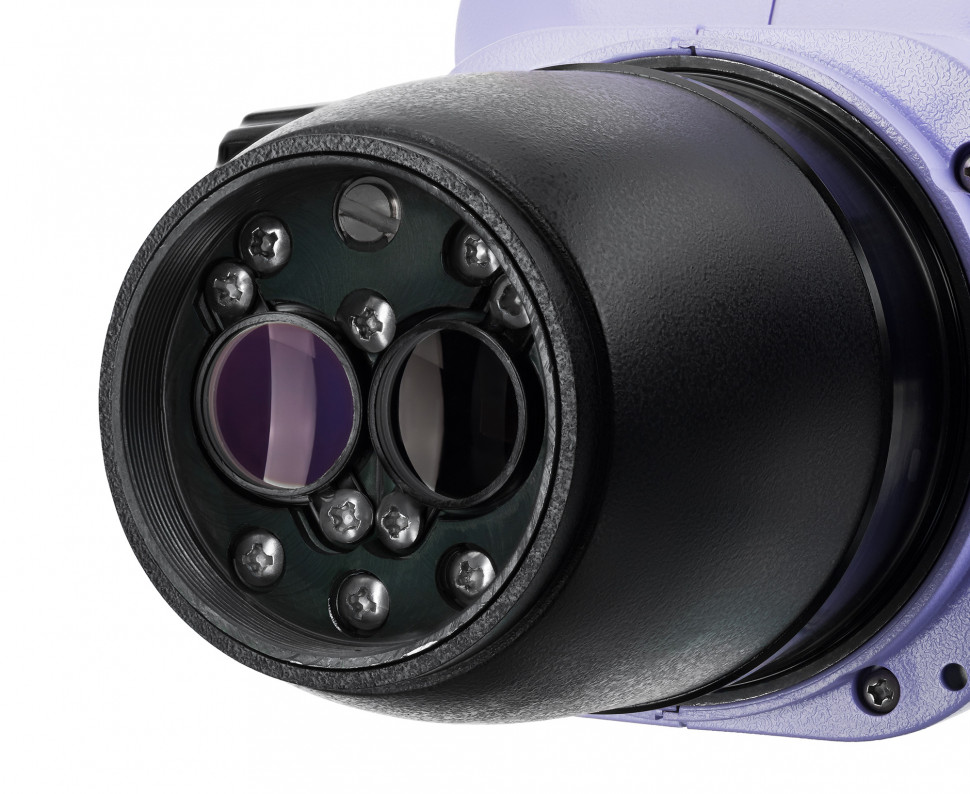

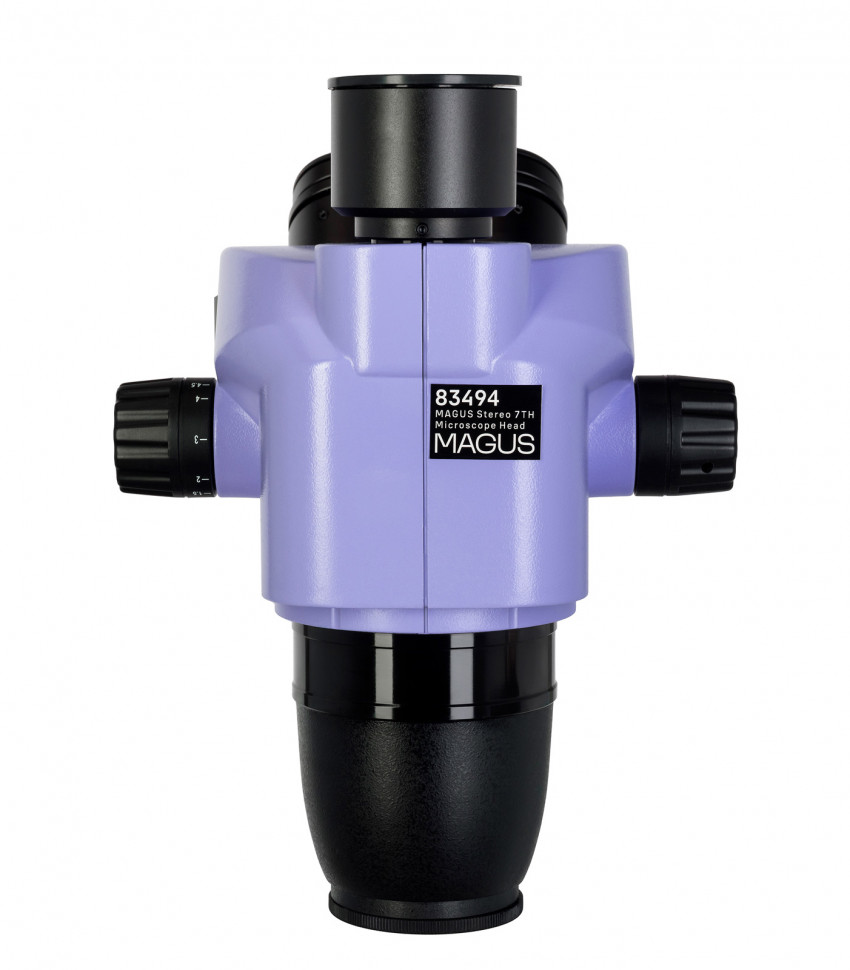

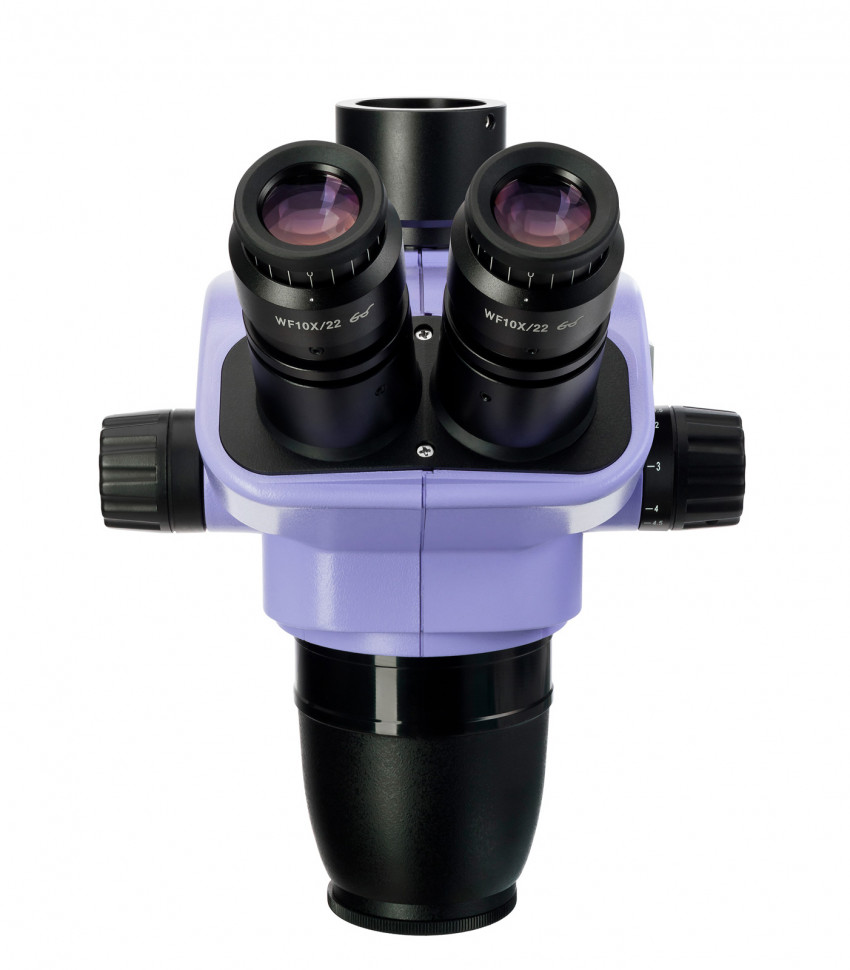

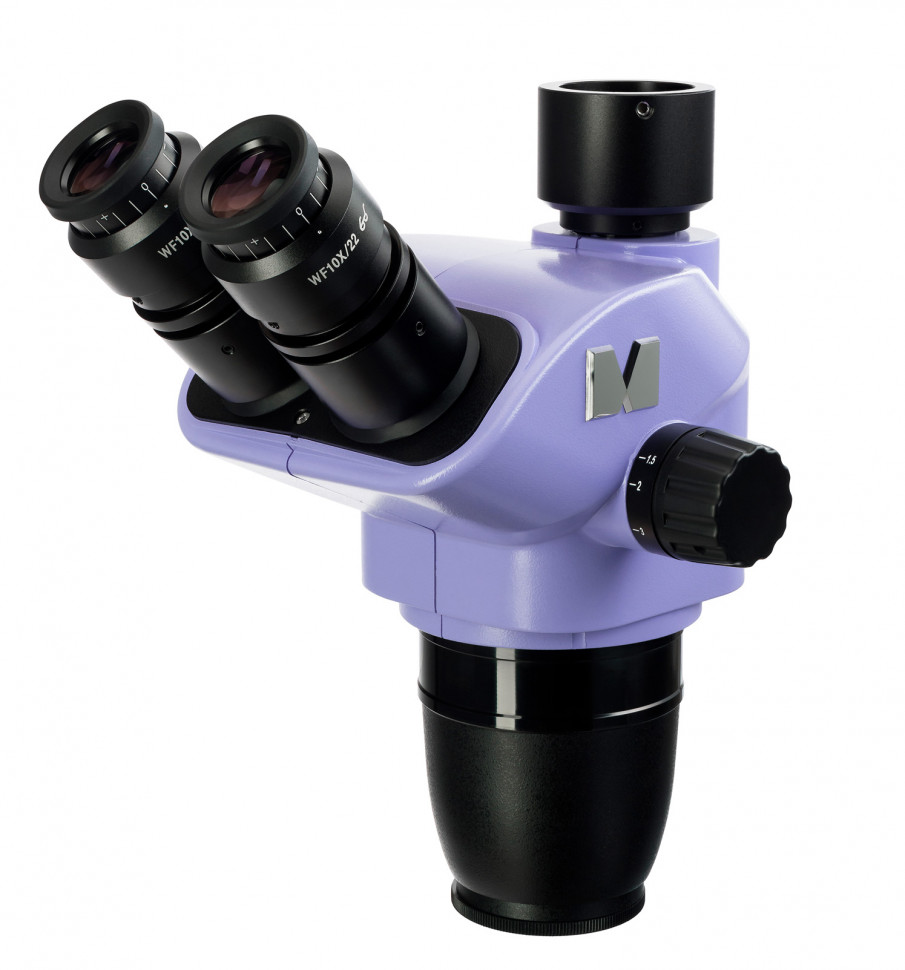

• Оптическая голова — объектив с визуальной насадкой, основной оптический модуль системы

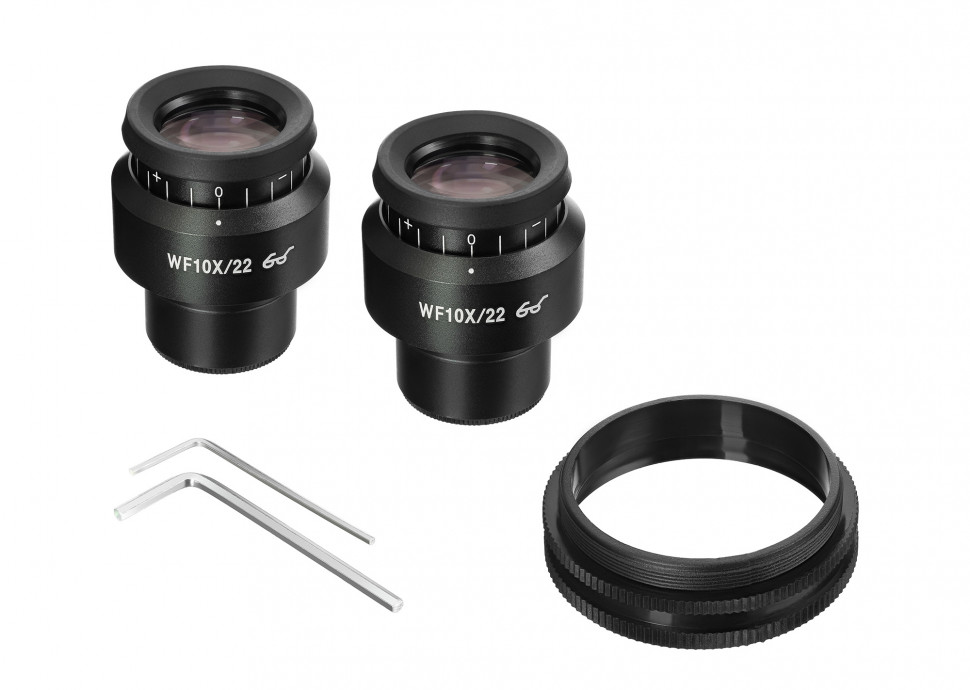

• Окуляр 10x/22 мм (2 шт.) — с удалённым зрачком для работы в очках и диоптрийной коррекцией ±5D
• Инструкция по эксплуатации и гарантийный талон

Комплект содержит только оптическую часть. Для начала работы необходимо докупить универсальный штатив с механизмом фокусировки и источник освещения. Если планируется документирование — добавить камеру и адаптер C-mount.

Рекомендуемые аксессуары

Универсальный штатив с механизмом фокусировки — обязательный элемент системы, без него оптическая голова не может использоваться. Выбор штатива зависит от размера рабочей зоны и требуемого вылета.

Кольцевой осветитель — обеспечивает равномерное бестеневое освещение рабочей области в отражённом свете. Вариант с поляризационным фильтром устраняет блики с полированных металлических поверхностей. Кольцевой осветитель с включением по секторам и осветитель типа «гусиная шея» дают возможность выставить направленный свет под нужным углом, создать светотени для подчёркивания рельефа.

Окуляры повышенной кратности (15x, 20x, 25x, 30x) — расширяют верхнюю границу увеличения системы, но сокращают поле зрения и яркость. Окуляр 10x/22 мм со шкалой нужен для измерительных задач в паре с калибровочным слайдом.

Насадки на объектив (0,5x, 1,5x, 2x) — изменяют диапазон увеличения и рабочее расстояние. Насадка 0,5x снижает увеличение, но увеличивает рабочее расстояние и поле зрения — полезно для крупных объектов. Насадки 1,5x и 2x повышают увеличение для детального рассмотрения мелких структур.

Цифровая камера и адаптер C-mount — для фото- и видеофиксации наблюдений. Кратность адаптера подбирается под размер матрицы камеры: меньший адаптер даёт большее поле зрения на снимке, больший — большее увеличение.

Итог

MAGUS Stereo 7TH — профессиональная модульная стереомикроскопическая голова с трансфокатором 6,7:1, тринокулярной насадкой и широкими возможностями конфигурирования. Оптическая схема Грену обеспечивает высокую глубину резкости и объёмное изображение, рабочее расстояние 105 мм позволяет свободно манипулировать объектом, плавное изменение увеличения без потери фокуса ускоряет работу. Система требует отдельного приобретения штатива с фокусировкой и освещения, но взамен даёт гибкость в подборе компонентов под конкретные задачи — от базовой пайки до документированного контроля качества с расширенным диапазоном увеличения до 270 крат.
