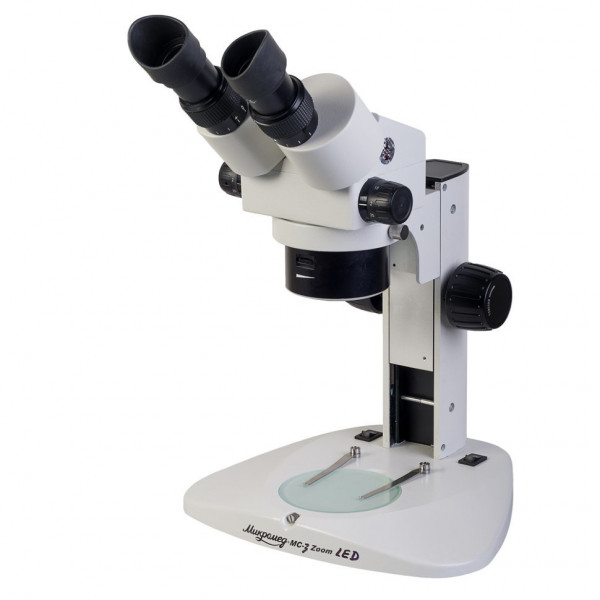

Микроскоп Микромед MC-3-ZOOM LED

Микромед MC-3-ZOOM LED — стереомикроскоп с плавным зумом и двумя типами освещения

Стереомикроскоп Микромед MC-3-ZOOM LED построен по оптической схеме Грену и создаёт объёмное прямое изображение объекта. Плавное изменение увеличения от 7.5 до 50 крат в сочетании с рабочим расстоянием 113 мм делает прибор универсальным инструментом для лабораторных исследований, промышленного контроля и тонких работ под увеличением. Встроенные осветители отражённого и проходящего света на светодиодах позволяют работать как с непрозрачными объёмными объектами, так и с прозрачными образцами.

Что можно увидеть или сделать на практике

Что можно рассмотреть и сделать

Микроскоп предназначен для работы с объёмными объектами без специальной пробоподготовки. Стереоэффект позволяет видеть глубину и рельеф поверхности, а не только плоское изображение. В отражённом свете микроскоп используют для контроля качества печатных плат и паяных соединений, сортировки и изучения минералов, препарирования биологических образцов, ювелирных работ, реставрации и других задач, требующих точной координации рук. Кольцевой осветитель из 30 светодиодов общей мощностью 3 Вт создаёт равномерное бестеневое освещение вокруг объектива — объект освещается со всех сторон одновременно, что исключает искажение размеров из-за косых теней и повышает точность визуальных измерений.

Осветитель проходящего света мощностью 1 Вт со встроенным рассеивателем расширяет возможности прибора: через матовую стеклянную вставку можно рассматривать прозрачные и полупрозрачные объекты — личинки насекомых, растительные ткани, тонкие срезы, плёнки. Яркость обоих осветителей плавно регулируется от 0 до 100%, что позволяет настроить освещение под конкретный образец и избежать пересветов или недостаточной контрастности.

Рабочее расстояние и удобство работы

Рабочее расстояние 113 мм — это пространство между нижней линзой объектива и поверхностью предметного столика. Такой запас высоты позволяет размещать под микроскопом крупные объекты и свободно манипулировать руками или инструментом во время наблюдения: паять, препарировать, перемещать образец, проводить механические операции. Прямое изображение упрощает координацию движений — объект на столике движется в ту же сторону, что и в поле зрения.

Рабочее расстояние остаётся постоянным при изменении увеличения объективов и замене окуляров. При установке дополнительной оптической насадки 1.5× рабочее расстояние уменьшается до 54 мм, с насадкой 2× — до 33 мм. Это нужно учитывать, если планируется работа с крупногабаритными объектами при высоких увеличениях.

Диапазон увеличения

Объективы с переменным увеличением от 0.75 до 5 крат в сочетании с комплектными окулярами WF 10×/23 дают общий диапазон от 7.5 до 50 крат. Коэффициент зуммирования 6.7× означает, что максимальное увеличение в 6.7 раза больше минимального. Плавное изменение кратности вращением барабана позволяет быстро переходить от обзора всего объекта к детальному рассмотрению фрагмента без смены объективов и потери фокуса — точная настройка резкости сохраняется во всём диапазоне.

Дополнительные окуляры WF 5×, WF 15× и WF 20× (приобретаются отдельно) расширяют возможности системы. С окуляром WF 5× минимальное увеличение снижается до 3.8 крат при максимальном размере поля зрения 31 мм — удобно для обзорного просмотра крупных объектов. С окуляром WF 20× максимальное увеличение достигает 100 крат, размер поля сокращается до 2.8 мм. Оптические насадки 1.5× и 2× увеличивают кратность в полтора и два раза соответственно: с насадкой 2× и окуляром WF 20× общее увеличение составит 200 крат.

Конструкция и технологии

Оптическая схема Грену использует два объектива, расположенных под углом к плоскости объекта. Каждый глаз видит объект с немного разных точек, что создаёт стереоэффект — ощущение объёма и глубины. Объективы исправлены на аберрации, что обеспечивает резкое и яркое изображение по всему полю зрения на любом увеличении.

Окуляры WF 10×/23 с широким полем зрения имеют вынесенный выходной зрачок — расстояние от последней линзы окуляра до плоскости, где формируется изображение для глаза наблюдателя. Вынесенный зрачок позволяет комфортно работать как без очков, так и в очках, не теряя обзора поля зрения. Глубокие съёмные резиновые наглазники препятствуют попаданию бокового света, который снижает контраст изображения. Бинокулярная насадка регулируется по межзрачковому расстоянию от 52 до 75 мм, на обоих окулярных тубусах предусмотрена диоптрийная коррекция ±5 диоптрий для компенсации индивидуальных особенностей зрения.

Окулярные тубусы наклонены под углом 45° — рабочее положение, снижающее нагрузку на шею и спину при длительном наблюдении. Оптическая головка поворачивается на 360° вокруг оси штатива, что удобно при групповой работе или если нужно изменить направление взгляда без перемещения самого объекта.

Фокусировка осуществляется демпфированным зубчато-реечным механизмом с рукоятками, выведенными на обе стороны штатива. Демпфирование — это встроенное торможение хода, которое предотвращает самопроизвольное опускание оптической головки под собственным весом и устраняет люфты. Ход фокусировки составляет 65 мм, диапазон перемещения головки по высоте — от 100 до 165 мм. Механизм отрегулирован на производстве и не требует обслуживания.

Предметный столик выполнен в виде основания микроскопа со встроенным осветителем проходящего света. Для размещения образца используются сменные круглые вставки диаметром 95 мм: двухсторонняя чёрная/белая для работы в отражённом свете и стеклянная матовая для проходящего света. Чёрная поверхность подходит для светлых объектов, белая — для тёмных, матовое стекло рассеивает свет снизу и создаёт равномерный фон для прозрачных образцов.

Конструктив микроскопа полностью металлический с антистатическим покрытием. Прибор компактен: габариты 420×280×240 мм, масса 4.4 кг. Питание обоих осветителей — от сетевого адаптера 100–240 В / 50–60 Гц, входящего в комплект.

Кому подойдёт

Микромед MC-3-ZOOM LED рассчитан на профессиональное применение в лабораториях, на производстве и в учебных заведениях среднего и высшего уровня. Прибор востребован там, где требуется гибкость в выборе увеличения, качественное освещение и возможность работать как с непрозрачными, так и с прозрачными образцами.

В промышленности микроскоп применяют для контроля качества печатных плат, паяных соединений, мелких деталей, поверхностей после обработки. В материаловедении — для изучения структуры образцов, выявления дефектов, оценки чистоты поверхности. В биологических и фармацевтических лабораториях — для препарирования, сортировки образцов, изучения энтомологических коллекций, работы с растительными тканями. В минералогии — для определения минералов, изучения шлифов и аншлифов. В криминалистике — для исследования вещественных доказательств. В реставрации — для детальной работы с хрупкими объектами.

Возможность плавного изменения увеличения особенно важна при необходимости быстро переключаться между обзором и детализацией: сначала найти нужный участок на малом увеличении, затем плавно увеличить кратность для точной работы. Большое рабочее расстояние критично для операций, где нужен доступ к объекту инструментом во время наблюдения.

Что важно знать заранее

Максимальное увеличение 50 крат с комплектными окулярами типично для стереомикроскопов и достаточно для большинства задач, где важна объёмность изображения и удобство работы руками. Если требуется бо́льшая кратность, можно использовать окуляры WF 15× или WF 20× либо дополнительные оптические насадки 1.5× и 2×. При этом нужно помнить, что насадки уменьшают рабочее расстояние и размер поля зрения.

Осветитель проходящего света предназначен для прозрачных или полупрозрачных образцов небольшой толщины. Для наблюдения массивных непрозрачных объектов используется кольцевой осветитель отражённого света. Оба осветителя можно включать одновременно или по отдельности в зависимости от задачи.

Для установки цифровой камеры используется окулярный тубус с посадочным диаметром 30 мм. Если камера имеет посадочный диаметр 23.2 мм, потребуется переходник. Камера в комплект не входит и приобретается отдельно. Диоптрийная подвижка окуляра позволяет настроить парфокальность — совмещение фокуса цифрового изображения на экране и визуального изображения в соседнем окуляре.

Микроскоп предназначен для работы в помещении при температуре от 5 до 40°C и относительной влажности от 20 до 90%. Прибор не требует специального обслуживания, фокусировочный механизм отрегулирован на производстве. Рекомендуется использовать пылезащитный чехол из комплекта для хранения прибора.

Комплектация

• Оптическая головка с блоком объективов переменного увеличения, механизмом зуммирования, окулярными тубусами и встроенным кольцевым осветителем — основной оптико-механический узел микроскопа.
• Кронштейн оптической головки с механизмом фокусировки — обеспечивает вертикальное перемещение головки для настройки резкости.
• Штатив с основанием со встроенным осветителем проходящего света — служит предметным столиком и содержит нижний осветитель для прозрачных образцов.
• Окуляр WF 10×/23 с вынесенным зрачком (2 шт) — создают общее увеличение от 7.5 до 50 крат в паре с объективами переменной кратности.
• Наглазники (2 шт) — защищают от бокового света и повышают комфорт при длительном наблюдении.
• Вставка предметная Ø95 мм чёрная/белая — двухсторонняя подложка для работы в отражённом свете.
• Вставка предметная Ø95 мм стеклянная матовая — рассеивающая подложка для работы в проходящем свете.
• Пылезащитный чехол, сетевой адаптер, руководство по эксплуатации — стандартные принадлежности для эксплуатации и хранения.

Комплект полностью готов к работе. Для расширения возможностей системы можно приобрести дополнительные окуляры, оптические насадки и цифровую камеру.

Рекомендуемые аксессуары

Окуляры WF 5×/23, WF 15×/15 и WF 20×/13.5 расширяют диапазон увеличения и позволяют выбрать оптимальное соотношение между кратностью и размером поля зрения для конкретной задачи. Окуляр WF 10×/23 со встроенной измерительной шкалой упрощает линейные измерения объектов непосредственно в поле зрения.

Оптические насадки 1.5× и 2× увеличивают кратность системы в полтора и два раза соответственно, позволяя достичь общего увеличения до 200 крат. Нужно помнить, что насадки уменьшают рабочее расстояние.

Дополнительные осветители (Dual Goose LED с гибкими держателями, волоконные осветители) полезны для создания специальных схем освещения — бокового, направленного, косого света. Это расширяет возможности выявления рельефа, текстуры и дефектов поверхности.

Цифровая камера с посадочным диаметром 23.2 или 30 мм позволяет выводить изображение на экран компьютера, делать фото и видеозаписи, проводить измерения в специализированном программном обеспечении. Для камеры диаметром 23.2 мм потребуется переходник на 30 мм.

Итог

Микромед MC-3-ZOOM LED — универсальный стереомикроскоп для лабораторных исследований, промышленного контроля и учебного процесса. Плавное изменение увеличения от 7.5 до 50 крат, большое рабочее расстояние 113 мм и два типа встроенного светодиодного освещения делают прибор гибким инструментом для работы с широким спектром объектов. Прямое стереоскопическое изображение облегчает координацию при выполнении тонких операций под увеличением, а металлический конструктив с демпфированным механизмом фокусировки обеспечивает стабильность и долговечность в интенсивном режиме эксплуатации.
