Оптическая голова MAGUS Stereo 8TH — модульная основа стереомикроскопа с трансфокатором 8,4:1

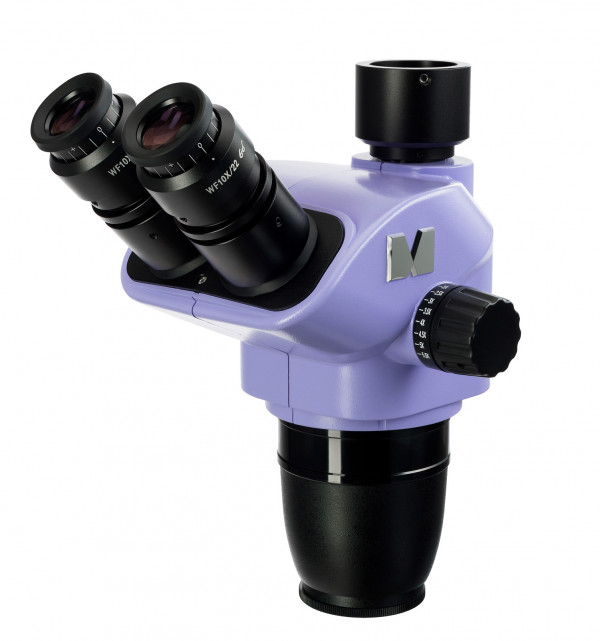

MAGUS Stereo 8TH — оптическая голова для стереомикроскопа, которая работает только в связке с универсальным штативом и механизмом фокусировки. Это не готовый к работе микроскоп, а его ключевая оптическая часть, которая позволяет собрать систему под конкретные задачи. В основе — оптическая схема Грену с углом стереоскопичности 15 градусов и трансфокатор с плавным изменением увеличения в 8,4 раза без потери фокуса. Базовый диапазон увеличения 6,5–55 крат расширяется до 3,25–330 крат при использовании дополнительных окуляров и насадок на объектив.

Что можно увидеть и сделать на практике

Что можно рассмотреть и сделать

Стереомикроскоп работает с объёмными непрозрачными объектами без какой-либо пробоподготовки. За счёт двух оптических каналов с углом стереоскопичности 15 градусов глаза видят объект под разными углами — так формируется объёмное изображение с ощущением глубины и рельефа. Это принципиально отличается от плоского изображения биологических микроскопов проходящего света. Такая схема подходит для пайки и сборки электронных плат, ремонта часов и ювелирных изделий, реставрации мелких предметов, контроля качества поверхностей, работы с минералами и энтомологическими коллекциями. Оптическая схема Грену обеспечивает хорошую глубину резкости — объект остаётся в фокусе на разных уровнях высоты.

Рабочее расстояние и удобство работы

Рабочее расстояние объектива составляет 105 мм — это промежуток между нижней линзой объектива и поверхностью объекта. Такого расстояния достаточно, чтобы работать руками или инструментом под объективом во время наблюдения: паять, собирать, манипулировать пинцетом. Трансфокатор позволяет плавно изменять увеличение от минимального до максимального поворотом кольца без потери фокусировки — не нужно останавливаться и перенастраивать резкость. Коэффициент трансфокации 8,4:1 означает, что максимальное увеличение трансфокатора в 8,4 раза больше минимального.

Диапазон увеличения

Базовая комплектация с окулярами 10x даёт диапазон 6,5–55 крат. Это расчёт по формуле: кратность объектива (0,65–5,5x) умножается на кратность окуляра (10x). Для задач пайки, сборки мелкой механики и осмотра поверхностей этого диапазона достаточно. Если нужны более низкие увеличения для обзора крупных объектов или более высокие для детализации — используются дополнительные окуляры (от 15x до 30x) и насадки на объектив (0,5x, 1,5x, 2x). С полным набором аксессуаров система охватывает диапазон 3,25–330 крат. Поле зрения с базовым окуляром 10x изменяется от 33,8 мм на минимальном увеличении до 4 мм на максимальном.

Конструкция и технологии

Оптическая голова состоит из панкратического объектива с трансфокатором и тринокулярной визуальной насадки, наклонённой под углом 45 градусов для удобного положения головы при длительной работе. Два окулярных канала предназначены для визуального наблюдения, третий канал — для установки цифровой камеры через адаптер C-mount. Это позволяет одновременно наблюдать через окуляры и выводить изображение на монитор или делать фото и видео.

Окуляры 10x/22 мм с удалённым зрачком позволяют работать в очках — расстояние от линзы окуляра до глаза больше, чем у стандартных окуляров. Каждый окуляр имеет диоптрийную коррекцию ±5D для подстройки под индивидуальные особенности зрения. Межзрачковое расстояние регулируется в диапазоне 54–75 мм. Посадочный диаметр окуляров 30 мм — стандарт для стереомикроскопов этого класса.

Оптическая схема Грену — одна из самых распространённых в доступных стереомикроскопах. Она компактна, даёт хорошую глубину резкости и объёмность изображения за счёт угла стереоскопичности 15 градусов. Это не самая совершенная схема по контрасту и детализации — для более требовательных задач используются схемы CMO (общий главный объектив) с планапохроматической оптикой, но они значительно дороже. Для пайки, сборки, хобби и несложного контроля качества схема Грену даёт достаточный результат.

Голова крепится на штатив через посадочный диаметр 76 мм. Штатив с механизмом фокусировки приобретается отдельно — это даёт свободу выбора конфигурации: штатив-колонна для настольной работы, кронштейн с шарниром для нестандартных положений, бум-штатив для работы над крупными объектами.

Кому подойдёт

Оптическая голова MAGUS Stereo 8TH подходит тем, кто собирает стереомикроскоп под конкретную задачу и готов выбирать штатив, освещение и аксессуары отдельно. Это решение для мастеров по ремонту электроники и пайке, ювелиров и часовщиков, реставраторов, любителей минералогии и энтомологии, сотрудников небольших мастерских и цехов контроля качества. Модульная система позволяет начать с базовой конфигурации и постепенно расширять возможности — добавлять окуляры для других увеличений, насадки на объектив, камеру для документирования, специализированное освещение.

Для тех, кому нужен готовый к работе прибор в одной коробке, лучше выбрать полный комплект стереомикроскопа со штативом и освещением. Если же важна гибкость конфигурации, возможность использовать уже имеющийся штатив или собрать нестандартную систему — оптическая голова даёт такую свободу.

Что важно знать заранее

Оптическая голова не работает сама по себе — для начала работы обязательно нужен универсальный штатив с механизмом фокусировки. Штатив должен иметь совместимый посадочный диаметр 76 мм. Без штатива голову невозможно закрепить и настроить резкость.

Освещение также приобретается отдельно. Стереомикроскопы используют отражённый свет — осветитель направляет свет на объект сверху или сбоку. Для равномерного бестеневого освещения удобны кольцевые осветители, которые крепятся вокруг объектива. Для работы с бликующими полированными поверхностями металлов помогает кольцевой осветитель с поляризационным фильтром. Для создания направленных теней и подчёркивания рельефа используются осветители типа «гусиная шея» или кольцевые с включением по секторам.

Для подключения цифровой камеры к тринокулярному каналу нужен адаптер C-mount. Кратность адаптера подбирается в зависимости от размера матрицы камеры — это влияет на соответствие поля зрения в окуляре и на экране. Адаптеры 0,5x и 1x доступны отдельно.

Базовый диапазон 6,5–55 крат подходит для большинства задач пайки и сборки. Если нужны увеличения выше или ниже этого диапазона — планируйте бюджет на дополнительные окуляры и насадки на объектив.

Комплектация

• Оптическая голова — объектив с трансфокатором и тринокулярная визуальная насадка
• Окуляры 10x/22 мм — 2 штуки, с удалённым зрачком и диоптрийной коррекцией ±5D на каждом
• Инструкция по эксплуатации и гарантийный талон

Это минимальный набор для визуального наблюдения. Для начала работы обязательно нужно докупить универсальный штатив с механизмом фокусировки и освещение. Без штатива голова не закрепится и не позволит настроить резкость, без освещения объект останется в тени.

Рекомендуемые аксессуары

Универсальный штатив с механизмом фокусировки — обязательный компонент для работы. Выбирайте тип штатива под задачу: настольная колонна для стационарной работы, шарнирный кронштейн для нестандартных углов, бум-штатив для работы над крупными объектами.

Кольцевой осветитель — даёт равномерное бестеневое освещение рабочей области. Крепится вокруг объектива, свет падает на объект со всех сторон одновременно. Для работы с полированными металлами и бликующими поверхностями полезен кольцевой осветитель с поляризационным фильтром — он убирает блики и улучшает видимость структуры.

Окуляры разной кратности — расширяют диапазон увеличения. Окуляры 15x, 20x, 25x, 30x дают более высокие увеличения для детализации мелких элементов. Окуляр 10x со шкалой позволяет проводить визуальные измерения объектов.

Насадки на объектив — изменяют увеличение, поле зрения и рабочее расстояние всей системы. Насадка 0,5x снижает увеличение, увеличивает поле обзора и рабочее расстояние — удобно для работы с крупными объектами. Насадки 1,5x и 2x повышают увеличение и детализацию.

Адаптер C-mount и цифровая камера — для вывода изображения на монитор, фото- и видеофиксации. Кратность адаптера (0,5x или 1x) подбирается под размер матрицы камеры.

Калибровочный слайд — используется для точных измерений размеров объектов. Цена деления специальных слайдов для стереомикроскопов — 0,1 мм.

Итог

MAGUS Stereo 8TH — оптическая голова для тех, кто хочет собрать стереомикроскоп под свои задачи. Трансфокатор с коэффициентом 8,4:1 обеспечивает плавное изменение увеличения без потери фокуса, рабочее расстояние 105 мм позволяет манипулировать объектом во время наблюдения, тринокулярная насадка даёт возможность подключить камеру. Оптическая схема Грену — разумный компромисс между качеством изображения и ценой для задач пайки, сборки, реставрации и контроля качества. Модульность системы позволяет начать с базовой конфигурации и расширять возможности по мере необходимости, но требует отдельного приобретения штатива и освещения для начала работы.
