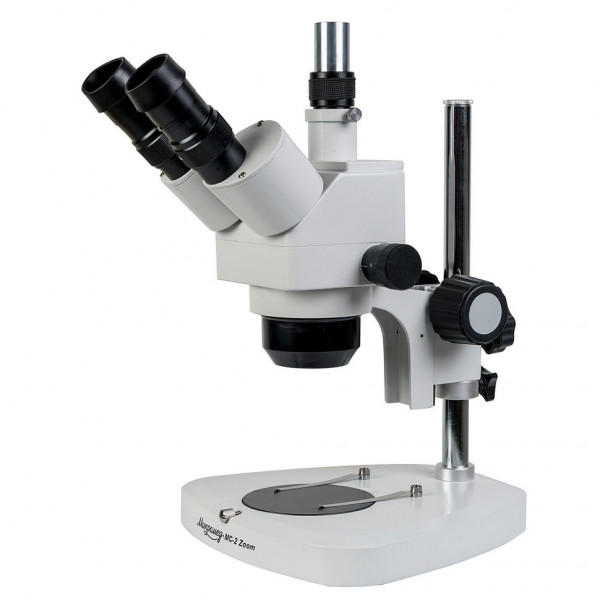

Микроскоп Микромед MC-2-ZOOM вар.2А

Микромед MC-2-ZOOM вар.2А — стереомикроскоп с плавным увеличением и портом для камеры

Что можно увидеть или сделать на практике

Что можно рассмотреть и сделать

Микромед MC-2-ZOOM вар.2А предназначен для наблюдения объёмных непрозрачных объектов без специальной пробоподготовки. Стереоскопическая оптическая схема создаёт трёхмерное изображение, позволяя оценивать не только форму поверхности, но и глубину рельефа. На практике это означает возможность работать с печатными платами при пайке и контроле качества монтажа, рассматривать структуру минералов и горных пород, исследовать насекомых и растения в естественном виде, выполнять тонкие ювелирные операции, контролировать качество деталей и сборочных узлов. При увеличении от 10 до 40 крат видны элементы размером от долей миллиметра, что достаточно для большинства технических и прикладных биологических задач. Прямое неперевёрнутое изображение и сохранение естественной ориентации объекта упрощают координацию движений рук с наблюдаемой картиной при работе инструментом.

Рабочее расстояние и удобство работы

Рабочее расстояние 85 мм между нижней линзой объектива и поверхностью предметного столика остаётся неизменным во всём диапазоне увеличений. Такой запас пространства позволяет свободно манипулировать объектом руками, размещать под объективом паяльник или пинцет, работать с образцами высотой до нескольких сантиметров. Револьверное устройство на две пары объективов даёт возможность установить дополнительные насадки для изменения рабочего расстояния и диапазона увеличений: с опциональными объективами этот параметр варьируется от 28 до 175 мм, что расширяет круг решаемых задач от осмотра крупногабаритных изделий до детального изучения мелких элементов. Фокусировка выполняется двусторонним маховиком, перемещающим оптическую головку по направляющей типа «ласточкин хвост» через зубчато-реечный механизм с фиксатором. Это обеспечивает плавный ход без люфтов и предотвращает самопроизвольное смещение фокуса.

Диапазон увеличения

Базовый диапазон увеличения составляет от 10 до 40 крат и регулируется плавно вращением барабана панкратического объектива. Кратность объектива изменяется от 1х до 4х, что в паре со штатными окулярами 10х даёт указанный диапазон без смены компонентов. Плавная регулировка удобна при поиске оптимального соотношения между детализацией и полем зрения: на минимальном увеличении видна область размером 23 мм, на максимальном — 5,5 мм. При необходимости расширить возможности прибора можно установить окуляры других кратностей: с окулярами 5х диапазон составит 5-20х, с 15х — 15-60х, с 20х — 20-80х. Опциональные насадки на объективы позволяют достичь увеличения от 2,5 до 160 крат, однако нужно учитывать, что при выходе за пределы 40-60х для стереомикроскопов характерно снижение глубины резкости и уменьшение рабочего расстояния.

Конструкция и технологии

Оптическая схема Грену, применённая в данной модели, — классическая профессиональная конфигурация для стереомикроскопов, обеспечивающая раздельные каналы для левого и правого глаза с общим объективом. Все оптические элементы изготовлены из специальных сортов стекла и имеют просветляющее покрытие, что снижает потери света на отражениях и повышает контраст изображения. Панкратический объектив с переменным увеличением построен по сложной многолинзовой схеме с исправленными аберрациями, благодаря чему резкость и яркость сохраняются во всём диапазоне регулировки. Тринокулярная визуальная насадка наклонена под углом 45° для удобства длительного наблюдения и поворачивается на 360° вокруг вертикальной оси. Межзрачковое расстояние регулируется в пределах 55-75 мм разворотом окулярных тубусов, на каждом из которых предусмотрена диоптрийная коррекция ±5 диоптрий для компенсации индивидуальных особенностей зрения.

Третий тубус с посадочным диаметром 23,2 мм предназначен для установки цифровой камеры без дополнительных адаптеров. Резьбовой переходник из комплекта обеспечивает надёжную фиксацию видеоокуляра. Револьверное устройство поворачивается на 180° и рассчитано на две пары объективов, что позволяет быстро переключаться между базовым объективом и дополнительными насадками для изменения рабочего расстояния или кратности. Основание микроскопа и корпус визуальной насадки изготовлены методом литья из алюминиевого сплава, штатив выполнен из стали с гальваническим хромовым покрытием. Такая конструкция гарантирует жёсткость, отсутствие люфтов и долговечность механических узлов. Предметный столик представляет собой двустороннюю пластину диаметром 95 мм с чёрной и белой поверхностями для выбора оптимального контраста в зависимости от цвета объекта.

Кому подойдёт

Микромед MC-2-ZOOM вар.2А адресован тем, кто занимается технической микроскопией, прикладными биологическими исследованиями или тонкими ручными работами и нуждается в плавной регулировке увеличения без смены оптики. Прибор подходит для радиолюбителей и специалистов по ремонту электроники, выполняющих пайку SMD-компонентов и осмотр печатных плат. Ювелиры оценят возможность детального рассмотрения закрепки камней, гравировки и качества полировки. Энтомологи и минералоги-любители смогут изучать коллекционные образцы в объёмном изображении. В учебных заведениях микроскоп применим для практических занятий по биологии, материаловедению и электронике. Небольшие лаборатории контроля качества и ремонтные мастерские получат универсальный инструмент для визуального осмотра деталей и сборочных операций. Тринокулярная насадка делает модель удобной для документирования результатов наблюдений, что важно при обучении или ведении отчётности.

Что важно знать заранее

В конструкцию микроскопа не входит встроенная подсветка. Для работы требуется внешний источник света: настольная лампа, специализированный кольцевой или двойной гибкий осветитель. Естественное освещение подходит для простых задач, но при работе с деталями низкого контраста или в условиях недостаточной освещённости потребуется дополнительный светильник с регулируемой яркостью и направлением потока. Цифровая камера в комплект не входит и приобретается отдельно. При выборе видеоокуляра следует учитывать посадочный диаметр 23,2 мм — большинство современных камер для микроскопов совместимы с этим стандартом напрямую или через входящий в комплект резьбовой переходник.

Базовый диапазон увеличения 10-40х оптимален для объектов размером от нескольких миллиметров до долей миллиметра. Для наблюдения более мелких структур потребуется приобрести дополнительные окуляры или объективы повышенной кратности. Стереоэффект и глубина резкости, характерные для данного класса приборов, обеспечивают комфортное восприятие объёмных объектов, но при максимальных увеличениях глубина резко фокусируемой зоны уменьшается, что может потребовать частой подстройки фокуса при осмотре рельефных поверхностей. Масса прибора около 4 кг и габариты 240×310×350 мм обеспечивают устойчивость на рабочем месте, но требуют выделения постоянной площадки.

Комплектация

• Основание с колонкой и механизмом фокусировки — несущая конструкция, обеспечивающая установку и вертикальное перемещение оптической головки.
• Оптическая головка тринокулярная — визуальная насадка с двумя окулярными тубусами для наблюдения и третьим тубусом для камеры.
• Окуляры 10х — два широкопольных окуляра, установленных в тубусах, с полем зрения 23 мм.
• Резьбовой переходник в канал визуализации — адаптер для фиксации цифровой камеры в третьем тубусе.
• Плата чёрно-белая диаметром 95 мм — двусторонний предметный столик для выбора контрастного фона.
• Наглазники резиновые — защитные насадки на окуляры для комфортного наблюдения.
• Чехол, руководство по эксплуатации и гарантийный талон.

Комплект достаточен для начала работы в условиях естественного или имеющегося искусственного освещения. Для полноценного использования возможностей прибора потребуется приобрести внешний осветитель. Если планируется документирование наблюдений, необходима цифровая камера с посадочным диаметром 23,2 мм.

Рекомендуемые аксессуары

Внешний осветитель — кольцевой светодиодный или двойной гибкий на гусиных шейках — обеспечит равномерное освещение объекта и устранит блики. Регулировка яркости и угла падения света улучшит контраст при работе с низкоконтрастными образцами. Цифровая камера стандарта 23,2 мм позволит выводить изображение на монитор, делать фотоснимки и записывать видео для документирования или обучения. Дополнительные окуляры 5х, 15х или 20х расширят диапазон увеличений под конкретные задачи. Опциональные объективы с изменённой кратностью и рабочим расстоянием дадут возможность адаптировать микроскоп для работы с крупногабаритными изделиями или, напротив, для детального осмотра мелких элементов при увеличении до 160 крат.

Итог

Микромед MC-2-ZOOM вар.2А — универсальный стереомикроскоп с плавным изменением увеличения, качественной оптикой Грену и возможностью документирования через тринокулярную насадку. Рабочее расстояние 85 мм и диапазон 10-40х подходят для широкого круга технических и прикладных биологических задач. Прочная металлическая конструкция, точная фокусировка и опция расширения функциональности через дополнительные объективы и окуляры делают прибор практичным выбором для мастерских, небольших лабораторий, учебных заведений и серьёзных любителей. Необходимость внешнего освещения и отдельной покупки камеры следует учесть при планировании бюджета.
