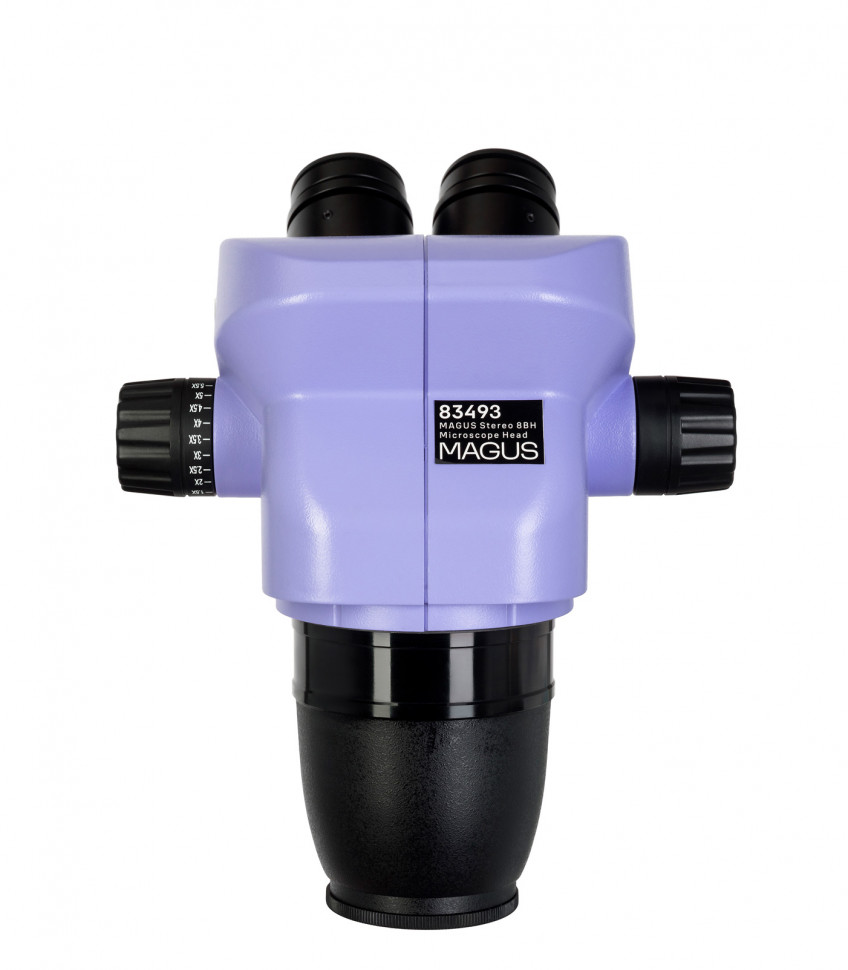

Оптическая голова MAGUS Stereo 8BH

Оптическая голова MAGUS Stereo 8BH — модульная стереосистема с плавной трансфокацией 8,4:1

MAGUS Stereo 8BH — оптическая голова для сборки стереомикроскопа под конкретные задачи. Работает в паре с отдельным универсальным штативом и механизмом фокусировки, которые подбираются по размеру рабочей зоны и способу крепления. Оптическая схема Грену обеспечивает угол стереоскопичности 15 градусов, за счет чего сохраняется объемность изображения и ясность рельефа поверхности. Плавная трансфокация с коэффициентом 8,4:1 позволяет менять увеличение без потери фокуса и без переключения объективов.

Что можно рассмотреть и сделать

Что можно рассмотреть и сделать

Стереомикроскоп предназначен для работы с объемными непрозрачными объектами без предварительной подготовки. Под объективом можно разместить печатную плату для пайки и контроля дорожек, ювелирное изделие для проверки закрепки камней, минерал для изучения структуры излома, насекомое для препарирования. Базовый диапазон увеличения 6,5–55 крат перекрывает типичные задачи ремонта электроники, сборки мелких механизмов, реставрации часовых механизмов и реставрационных работ с миниатюрами. Поле зрения при минимальном увеличении достигает 33,8 мм — достаточно, чтобы охватить взглядом участок платы или группу мелких деталей, а при максимальном сужается до 4 мм для работы с отдельными элементами. Стереоэффект с углом 15 градусов дает естественное восприятие глубины, что критично для точных манипуляций инструментом — паяльником, пинцетом, скальпелем.

Рабочее расстояние и удобство работы

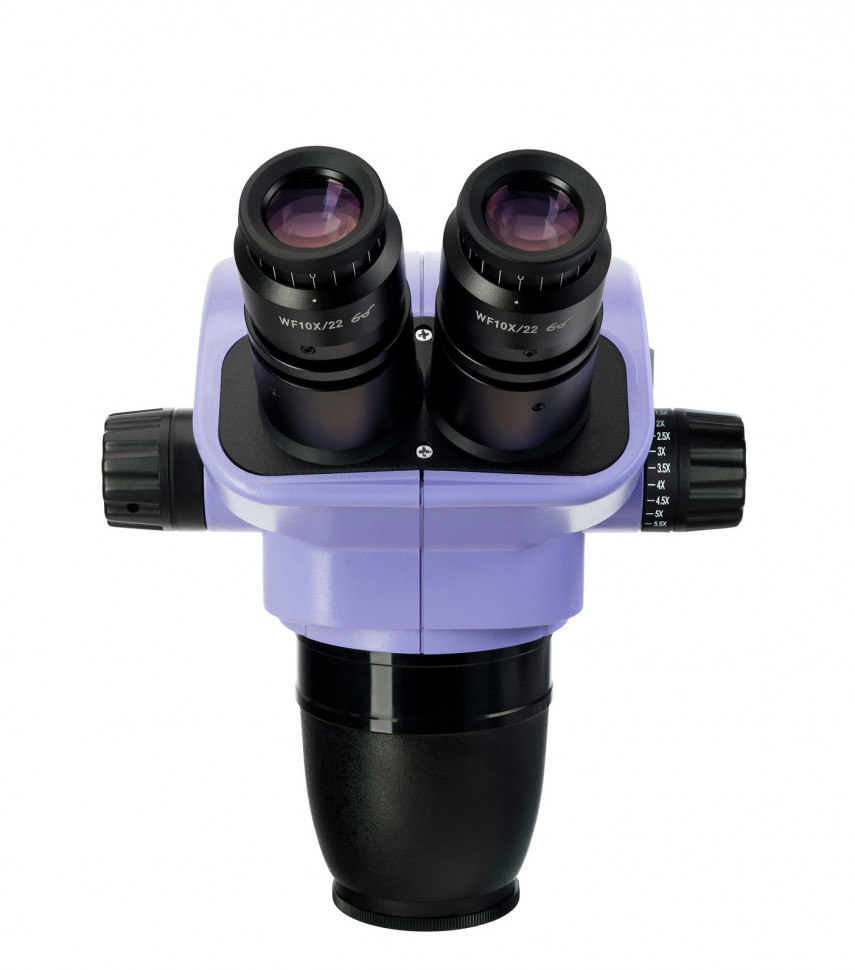

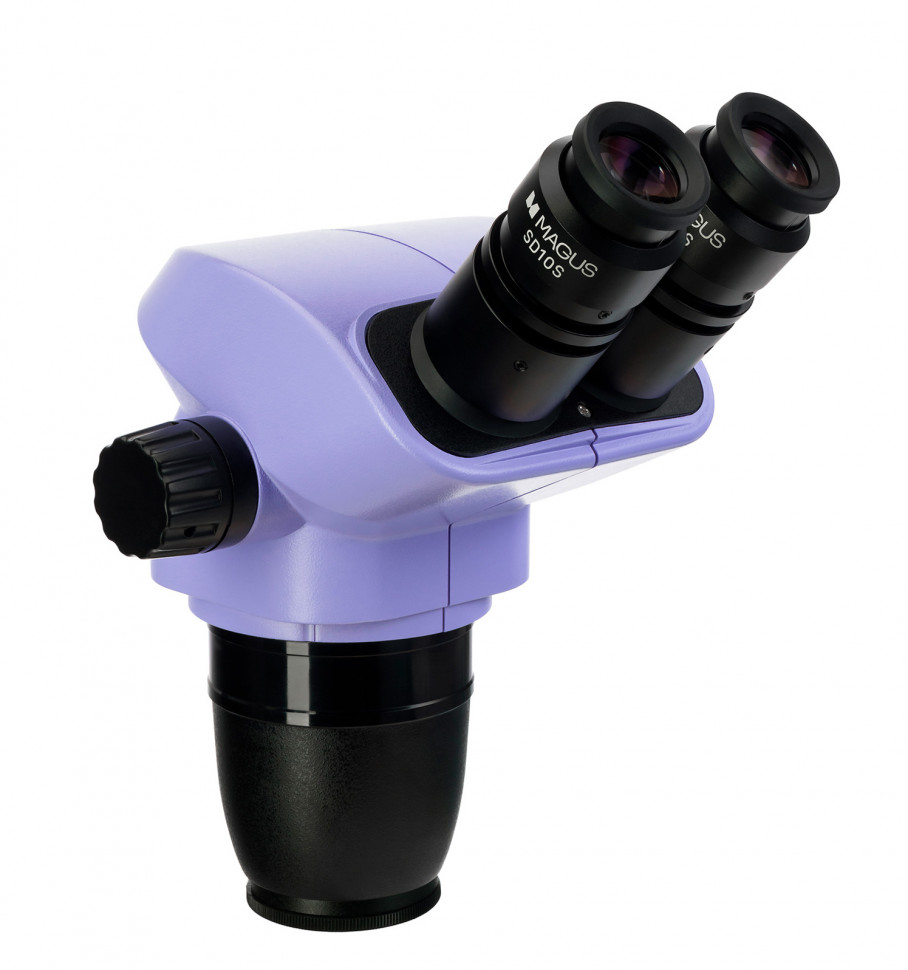

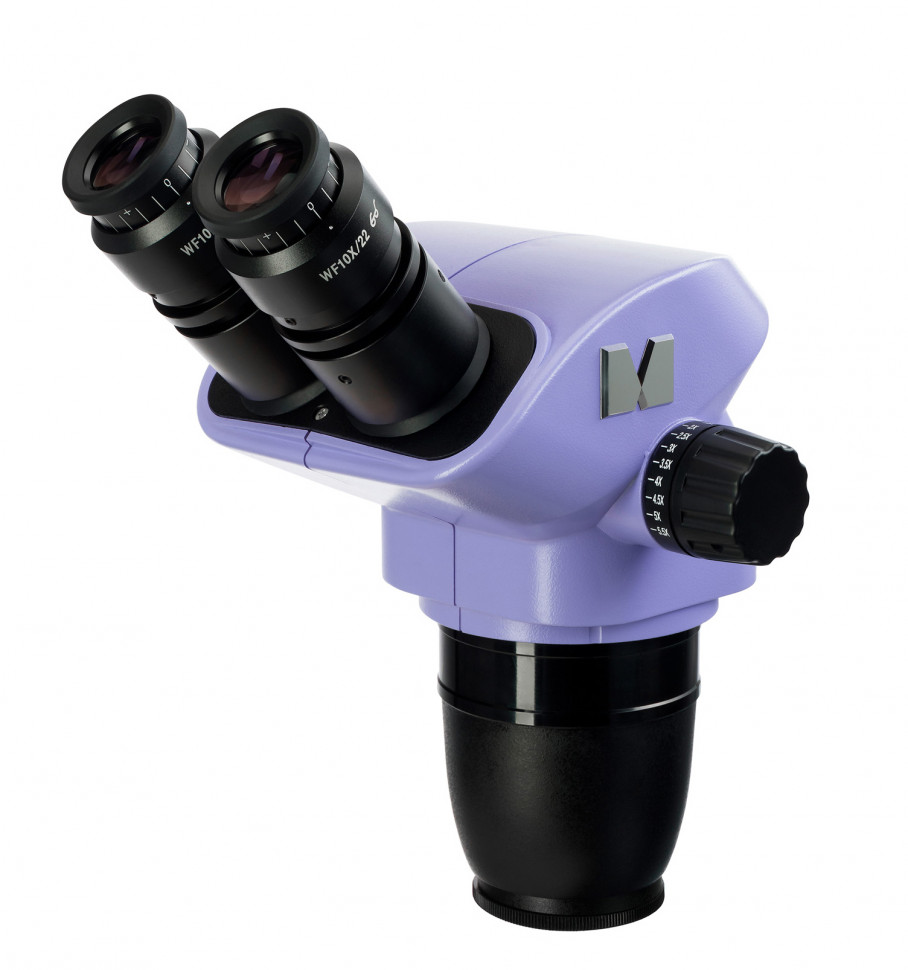

Рабочее расстояние объектива составляет 105 мм — это промежуток от нижней линзы до объекта на предметном столике. Такой запас позволяет свободно работать руками и инструментами под оптической головой, не задевая объектив. Под микроскопом помещается паяльник с жалом, пинцет, держатель с гравером, микроманипулятор. Бинокулярная насадка наклонена под углом 45 градусов — рабочая поза эргономична, шея и спина не перегружаются даже при многочасовых сеансах. Межзрачковое расстояние регулируется в диапазоне 54–75 мм, диоптрийная коррекция ±5 диоптрий на каждом окуляре компенсирует разницу зрения между глазами. Окуляры 10x/22 мм оснащены удаленным выходным зрачком — можно работать, не снимая очков.

Диапазон увеличения

В базовой комплектации с окулярами 10x диапазон составляет 6,5–55 крат. Это рабочий диапазон для большинства задач сборки, ремонта и контроля. Плавная трансфокация позволяет подобрать увеличение под размер детали без разрыва наблюдения — повернул кольцо на объективе, и изображение плавно укрупняется или уменьшается, фокус сохраняется. Коэффициент трансфокации 8,4:1 означает, что максимальное увеличение объектива в 8,4 раза больше минимального — широкий диапазон для стереомикроскопа. Дополнительные окуляры (15x, 20x, 25x, 30x) и насадки на объектив (0,5x, 1,5x, 2x) расширяют общий диапазон до 3,25–330 крат, но это узкоспециализированные режимы: насадка 0,5x дает обзорную картину с полем зрения до 67,7 мм, окуляр 30x с насадкой 2x поднимает увеличение до 330 крат с полем 0,9 мм для предельно детальной работы с микрообъектами. При максимальном увеличении рабочее расстояние сокращается до 26 мм — работать руками уже неудобно, но можно рассматривать структуру объекта.

Конструкция и технологии

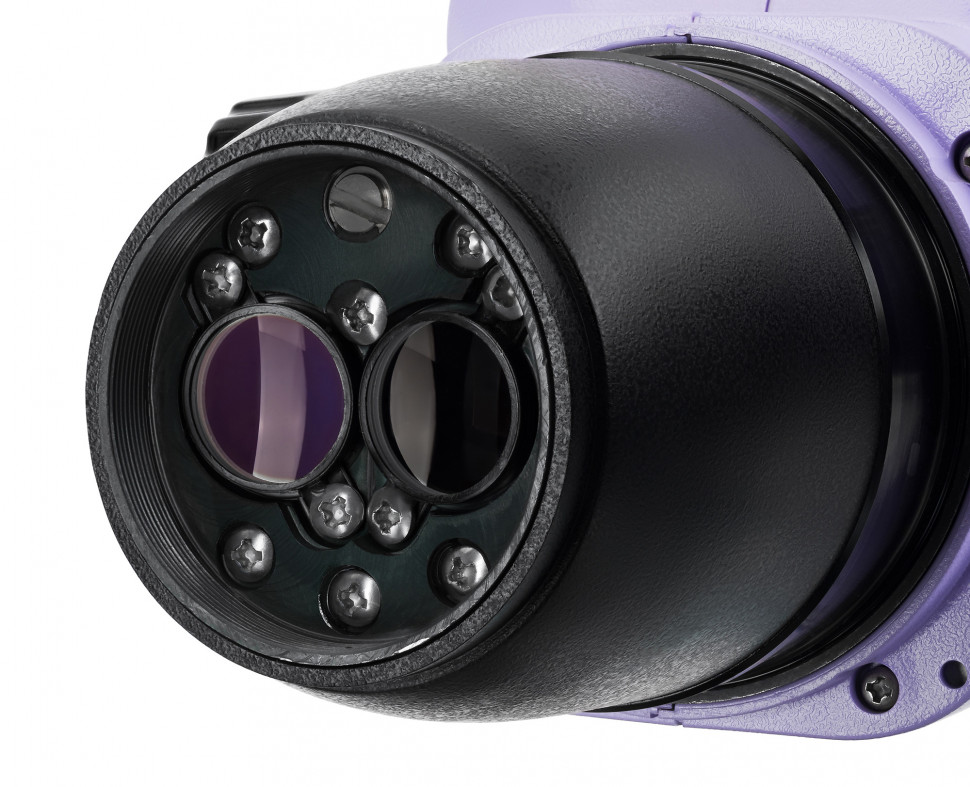

Оптическая схема Грену — компактная конструкция с наклонными призмами, которая формирует прямое неперевернутое стереоизображение. Угол между оптическими осями левого и правого каналов составляет 15 градусов — достаточно для выраженного объемного эффекта без искажений перспективы. Эта схема дает высокую глубину резкости: в фокусе одновременно находятся разные уровни рельефа объекта, что важно при работе с объемными деталями. По сравнению с более дорогими схемами типа CMO (общий главный объектив), схема Грену проще и легче, но ограничивает максимальную апертуру — разрешающая способность ниже, чем у топовых моделей, зато цена и вес остаются разумными.

Панкратический объектив — плавная трансфокация без ступенчатого переключения кратности. Система линз внутри объектива перемещается при вращении кольца, изменяя увеличение непрерывно. Главное преимущество — фокус не сбивается при смене кратности, не нужно каждый раз заново наводить резкость. Это ускоряет работу: быстро переключаешься между обзорным режимом для поиска нужного участка и крупным планом для точных манипуляций.

Модульная конструкция разделяет оптическую голову и механическую часть — штатив с фокусировкой. Оптическая голова крепится к штативу через посадочное место диаметром 76 мм. Штатив приобретается отдельно и выбирается под размер рабочей зоны: настольный с малой колонной для компактных задач, с длинной колонной для крупных объектов, на шарнирном кронштейне для гибкого позиционирования. Такая схема дает свободу выбора конфигурации, но требует дополнительных вложений на старте.

Цифровая камера устанавливается в окулярный тубус вместо одного из окуляров — бинокулярная насадка не имеет отдельного фотопорта. Во время съемки один глаз смотрит в окуляр, другой свободен, либо камера замещает окуляр полностью и наблюдение ведется только через монитор. Это компромисс для системы без тринокулярной насадки.

Кому подойдет

MAGUS Stereo 8BH — рабочий инструмент для специалистов, которым нужна гибкая модульная система. Подойдет мастерам по ремонту электроники и пайке SMD-компонентов, ювелирам для контроля закрепки и огранки, реставраторам часовых механизмов и антикварных миниатюр, специалистам по контролю качества в производстве мелких деталей. Плавная трансфокация экономит время на переключениях, большое рабочее расстояние дает свободу рукам, модульность позволяет собрать конфигурацию под конкретное рабочее место.

Не подойдет для задач, где нужен готовый комплект сразу из коробки — штатив и освещение докупаются отдельно. Не заменит биологический микроскоп проходящего света для изучения тонких прозрачных препаратов: стереомикроскоп работает в отраженном свете, увеличение и разрешение ниже, чем у специализированных лабораторных микроскопов для цитологии и гистологии.

Что важно знать заранее

Оптическая голова продается без штатива, механизма фокусировки и освещения. Для начала работы обязательно потребуется универсальный штатив с посадочным диаметром 76 мм и встроенным фокусировочным механизмом. Выбор штатива зависит от размера объектов и способа крепления: настольная стойка с колонной для стационарного рабочего места, шарнирный кронштейн для монтажа на край стола или стену. Также потребуется источник света — стереомикроскоп не имеет встроенного осветителя. Кольцевой LED-осветитель, надеваемый на объектив, дает бестеневое освещение рабочей зоны. Осветитель с поляризационным фильтром устраняет блики от полированных металлических поверхностей. Осветитель типа «гусиная шея» позволяет направить свет под нужным углом для создания теней и выявления рельефа.

Посадочный диаметр окуляров — 30 мм. Это стандартный размер для стереомикроскопов, совместимый с широкой линейкой окуляров MAGUS и других производителей. При замене окуляров на большую кратность (15x, 20x, 25x, 30x) увеличивается общее увеличение микроскопа, но сужается поле зрения и уменьшается выходной зрачок — работать становится менее комфортно, особенно при длительных сеансах. Насадки на объектив меняют не только увеличение, но и рабочее расстояние: насадка 0,5x увеличивает его до 177 мм, насадки 1,5x и 2x сокращают до 47 и 26 мм соответственно.

Гарантия 5 лет — производитель уверен в надежности конструкции. Вес оптической головы 2 кг — достаточно массивная система, требует устойчивого штатива.

Комплектация

• Оптическая голова — объектив с панкратической системой 0,65–5,5x и бинокулярная визуальная насадка, посадочный диаметр под кронштейн 76 мм.
• Окуляры 10x/22 мм с удаленным зрачком и диоптрийной коррекцией — 2 штуки, базовая комплектация для работы в очках и без, диоптрийная коррекция ±5D на каждом окуляре компенсирует разницу зрения.
• Инструкция и гарантийный талон.

Комплект включает только оптическую часть. Для начала работы обязательно потребуется универсальный штатив с механизмом фокусировки и источник света. Без этих компонентов микроскоп не функционирует.

Рекомендуемые аксессуары

Универсальный штатив с механизмом фокусировки — обязательный элемент системы, выбирается под размер рабочей зоны и способ крепления.

Кольцевой осветитель LED — надевается на объектив, дает равномерное бестеневое освещение. Осветитель с поляризационным фильтром убирает блики от металлов. Осветитель с включением по секторам или типа «гусиная шея» позволяет настроить направление света для выявления рельефа.

Дополнительные окуляры (15x, 20x, 25x, 30x) и насадки на объектив (0,5x, 1,5x, 2x) расширяют диапазон увеличения до 3,25–330 крат. Окуляр 10x/22 мм со шкалой позволяет проводить измерения в поле зрения без цифровой камеры.

Цифровая камера — устанавливается в окулярный тубус вместо окуляра, выводит изображение на монитор для документирования и групповой работы.

Калибровочный слайд для стереомикроскопов с ценой деления 0,1 мм — используется для калибровки измерений при работе с окуляром со шкалой или цифровой камерой с измерительным ПО.

Итог

MAGUS Stereo 8BH — модульная оптическая голова для сборки стереомикроскопа под конкретные задачи. Плавная трансфокация 8,4:1, рабочее расстояние 105 мм и оптическая схема Грену с углом стереоскопичности 15 градусов делают систему удобным инструментом для пайки, ремонта, ювелирных работ, контроля качества и реставрации. Модульность дает свободу выбора штатива, освещения и аксессуаров, но требует дополнительных вложений на старте. Подойдет специалистам, которым нужна гибкая рабочая система, а не готовое решение из коробки.
