Оптическая голова MAGUS Stereo 7BH

MAGUS Stereo 7BH — модульная голова стереомикроскопа с плавным зумом для прикладных работ

Что можно увидеть или сделать на практике

Что можно рассмотреть и сделать

MAGUS Stereo 7BH создан для работы с объёмными непрозрачными объектами: плат при пайке микросхем и SMD-компонентов, ювелирных изделий в процессе закрепки камней или гравировки, часовых механизмов во время ремонта, насекомых при препарировании, минералов и образцов горных пород, деталей при контроле качества сварных швов или литья. Стереоскопическая схема Грену с углом 15° формирует объёмное изображение — видна не только поверхность, но и глубина рельефа, что критично для оценки дефектов, пространственной ориентации инструмента и точных манипуляций. Объекты наблюдаются без специальной пробоподготовки: достаточно разместить деталь на рабочем столе под объективом и настроить внешнее освещение.

Рабочее расстояние и удобство работы

Расстояние от нижней линзы объектива до наблюдаемого объекта составляет 105 мм в базовой конфигурации. Это пространство позволяет свободно работать руками, паяльником, пинцетом, скальпелем или гравировальным инструментом, не задевая оптику. При установке насадок на объектив рабочее расстояние меняется: насадка 0,5х увеличивает его до 177 мм (удобно для крупных плат или объектов, требующих свободы движений), насадки 1,5х и 2х сокращают до 47 и 26 мм соответственно (для детального осмотра мелких элементов, когда высокое увеличение важнее пространства под объективом).

Диапазон увеличения

Базовая комплектация с окулярами 10х обеспечивает увеличение от 6,7 до 45 крат. Трансфокатор с коэффициентом 6,7:1 позволяет плавно менять кратность в этом диапазоне поворотом кольца на корпусе объектива, без потери фокусировки и без смены оптических элементов — это удобно при переходе от общего осмотра детали к рассмотрению конкретного участка. Нижняя граница 6,7х даёт обзор до 32,8 мм в поле зрения, верхняя 45х сужает поле до 4,9 мм, но показывает мелкие детали. Для расширения возможностей доступны окуляры с кратностью от 15х до 30х и насадки на объектив: теоретически система способна работать в диапазоне 3,4–270 крат, но такие комбинации требуют докупки аксессуаров и учёта изменения рабочего расстояния.

Конструкция и технологии

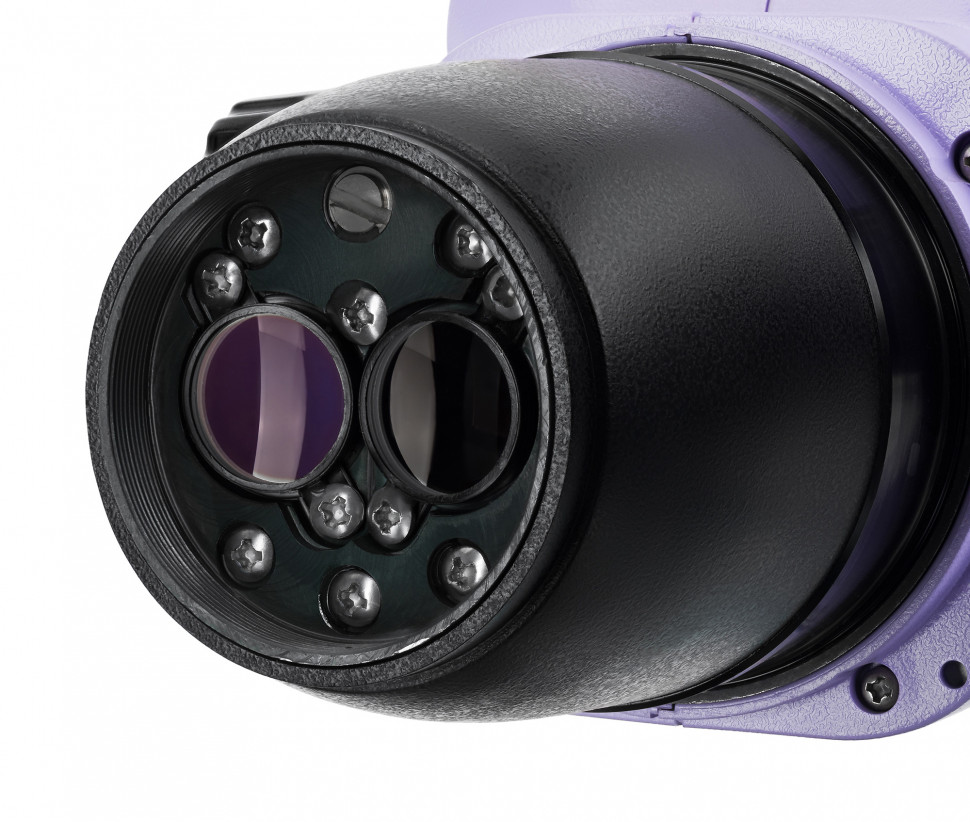

Оптическая схема Грену построена на общем объективе для обоих каналов наблюдения и разделении светового потока внутри корпуса. Угол стереоскопичности 15° обеспечивает выраженный объёмный эффект при сохранении компактности конструкции и приемлемой стоимости системы — компромисс между более дорогими схемами Аббе или Галилея и простыми псевдостереомикроскопами. Глубина резкости при этой схеме высокая: в фокусе остаётся не только плоскость, но и объём образца, что важно при работе с рельефными поверхностями.

Трансфокаторная система объектива меняет увеличение без разрыва оптического пути. Панкратический объектив работает в диапазоне собственной кратности 0,67–4,5х, итоговое увеличение на глаз определяется умножением на кратность установленного окуляра. Механизм плавного зума сохраняет настройку фокуса при изменении кратности — не нужно каждый раз заново наводить резкость, что ускоряет работу и снижает утомляемость.

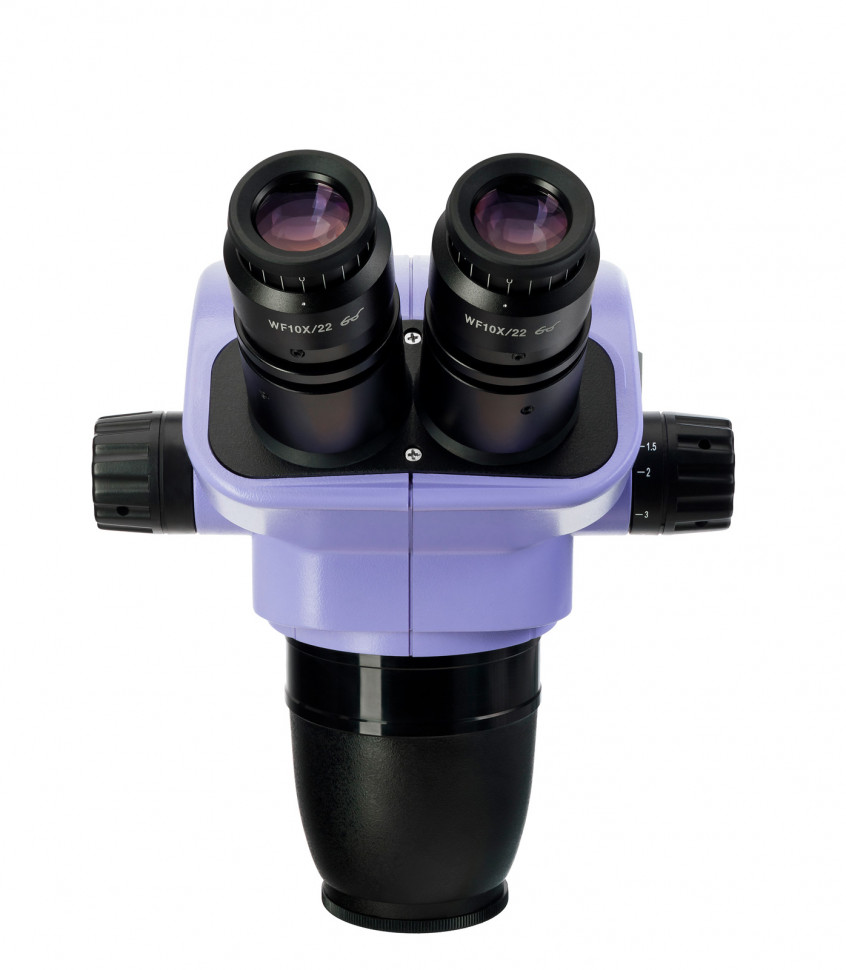

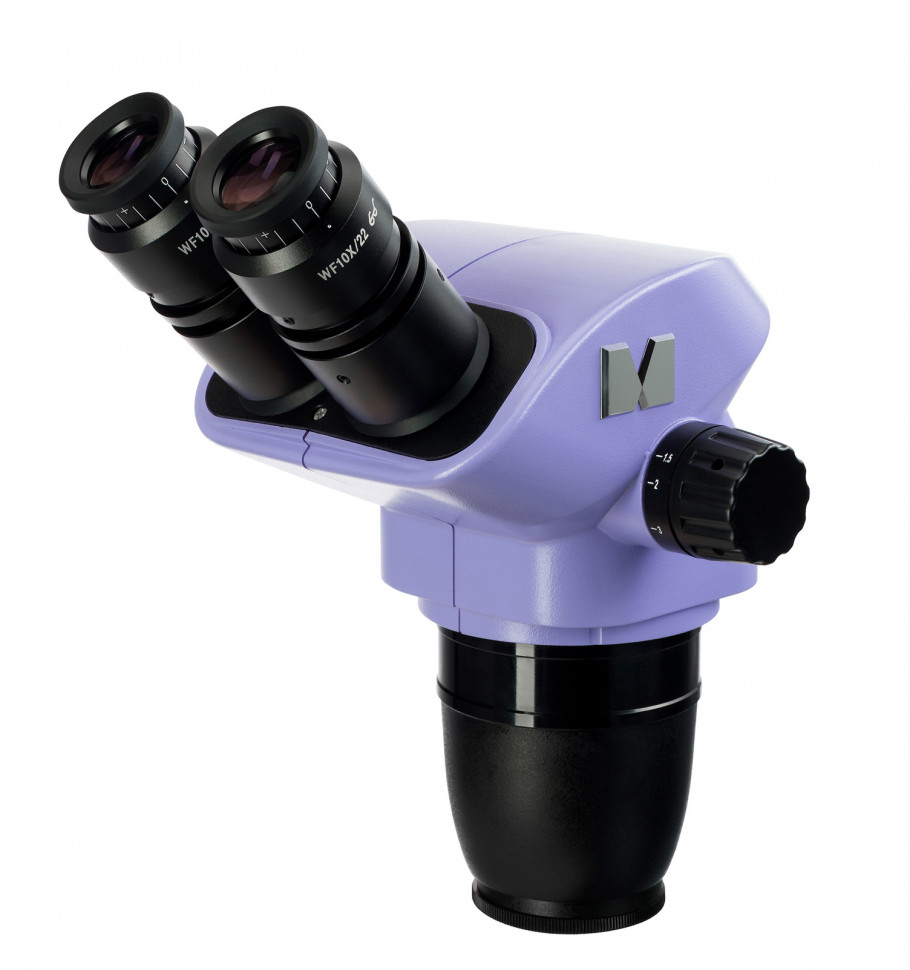

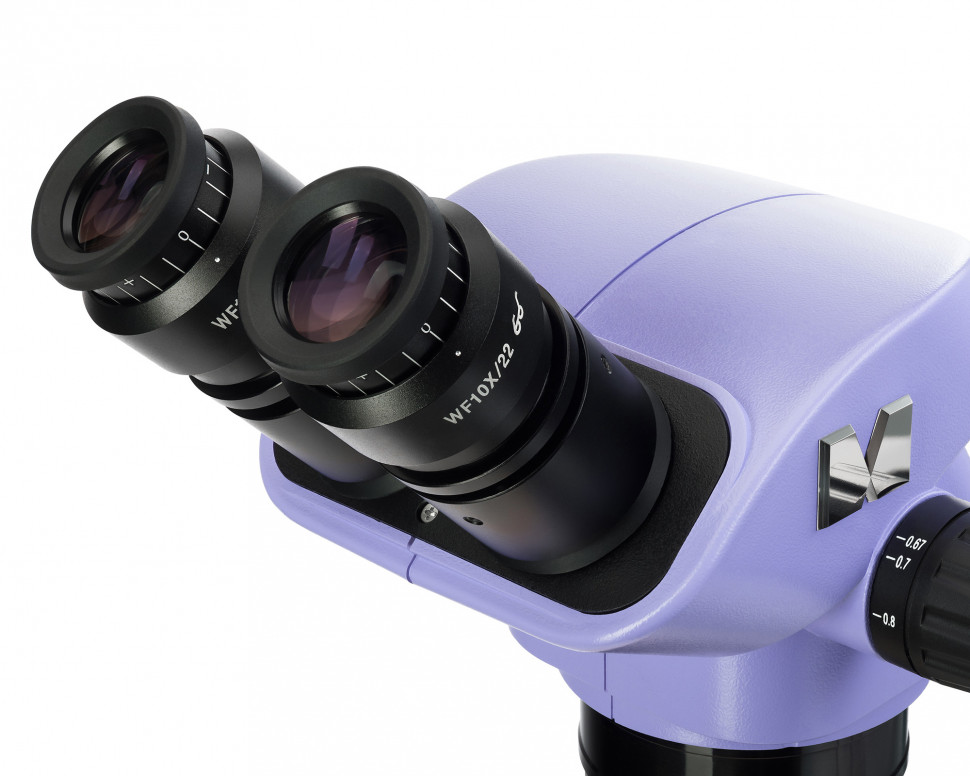

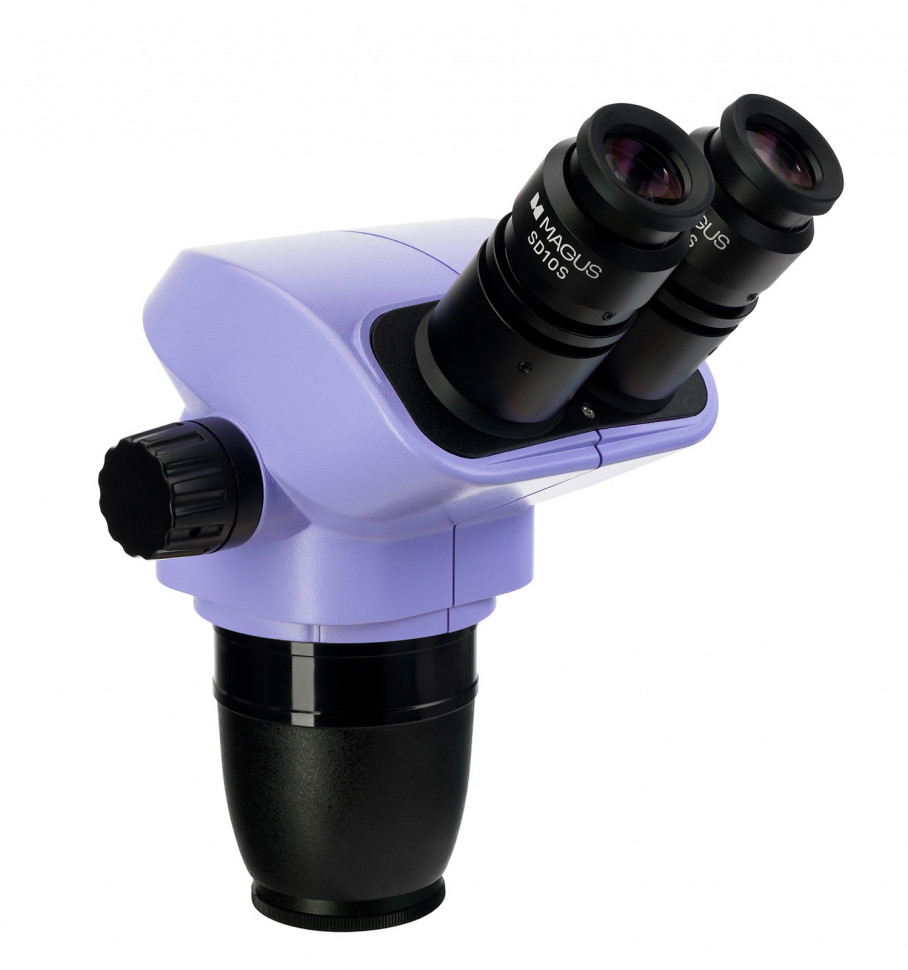

Бинокулярная визуальная насадка наклонена под 45° к вертикали — рабочая поза эргономична при длительном наблюдении. Межзрачковое расстояние регулируется в диапазоне 54–75 мм, что перекрывает антропометрические данные большинства пользователей. Каждый окуляр оснащён диоптрийной коррекцией ±5D: можно компенсировать индивидуальные особенности зрения без очков или работать в очках благодаря удалённому выходному зрачку окуляров 10х/22 мм. Посадочный диаметр окулярных трубок 30 мм — стандарт для стереомикроскопов этого класса, совместим с широким ассортиментом сменных окуляров и адаптеров для цифровых камер.

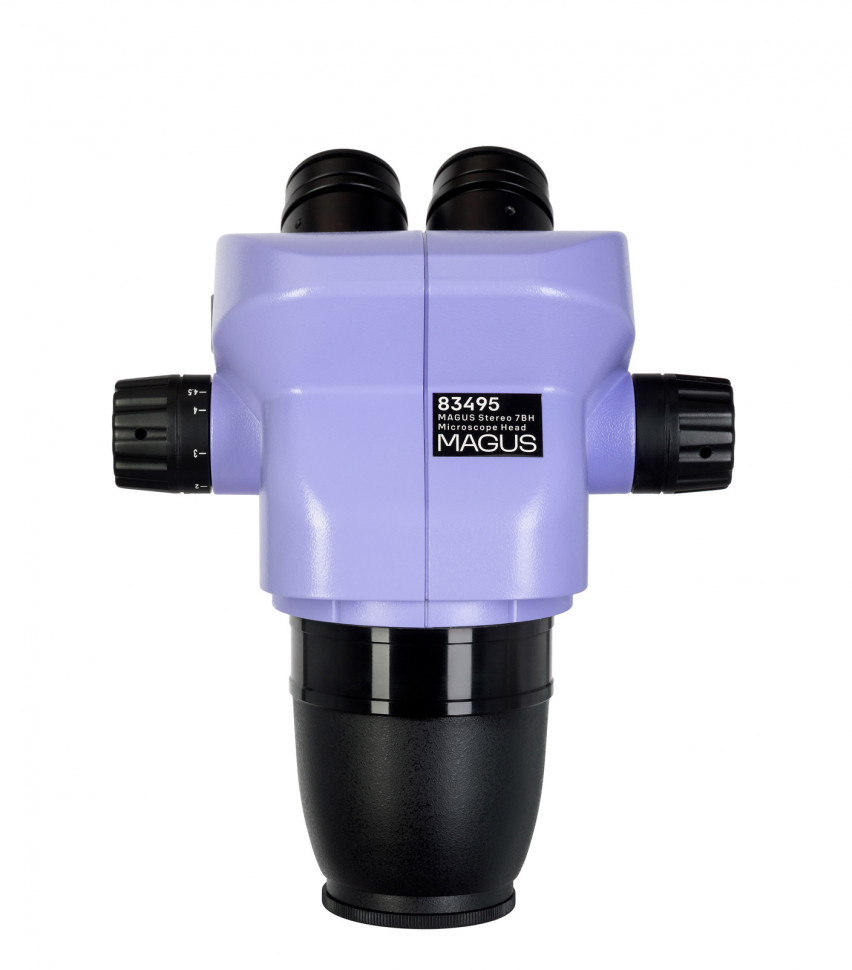

Посадочный диаметр корпуса головы под кронштейн штатива составляет 76 мм. Это модульное решение: голова поставляется отдельно от штатива и механизма фокусировки, что даёт свободу выбора стойки под конкретную задачу — настольный штатив для пайки, консольный для крупногабаритных объектов или штанговый для вертикального перемещения над большой рабочей зоной.

Кому подойдет

MAGUS Stereo 7BH подходит специалистам, которым нужна гибкая и расширяемая оптическая система для прикладных работ. Монтажники и ремонтники электроники получают инструмент для пайки BGA, осмотра дорожек печатных плат и контроля качества соединений. Ювелиры используют стереомикроскоп для закрепки мелких камней, полировки, оценки чистоты и огранки. Часовщики работают с механизмами, где критична пространственная ориентация и точность манипуляций пинцетом. Энтомологи и палеонтологи препарируют образцы под объёмным контролем. Контролёры качества на производстве выявляют дефекты литья, сварки, механической обработки.

Модульность оправдана, если у вас уже есть подходящий штатив или вы планируете собрать систему под конкретные требования к рабочей зоне и типу фокусировочного механизма. Трансфокаторная схема ценна для задач, где часто требуется переключение между обзором детали и рассмотрением участка — без трансфокатора пришлось бы менять объективы на револьверной головке или переставлять окуляры, теряя время и сбивая настройку.

Что важно знать заранее

Оптическая голова — это компонент микроскопа, а не готовая система. Для работы обязательно нужен штатив с механизмом фокусировки и держателем под посадочный диаметр 76 мм. Без штатива головку некуда установить, и фокусировать изображение будет нечем. MAGUS предлагает универсальные штативы в качестве опции, но можно использовать совместимые стойки других производителей.

В комплекте нет освещения. Стереомикроскопы работают в отражённом свете: источник размещается сбоку, сверху или вокруг объектива. Для равномерного бестеневого освещения используют кольцевые осветители, для создания контрастных теней и выявления рельефа — боковые источники типа «гусиная шея». Выбор осветителя влияет на то, насколько чётко будут видны детали поверхности, особенно при работе с полированными металлами (там может потребоваться поляризационный фильтр для устранения бликов).

Базовая комплектация ограничена окулярами 10х и диапазоном увеличения 6,7–45 крат. Если задача требует большей кратности или более широкого обзора, придётся докупать окуляры (15х, 20х, 25х, 30х) или насадки на объектив (0,5х, 1,5х, 2х). Насадки меняют не только увеличение, но и рабочее расстояние — учитывайте это при планировании системы под конкретные объекты.

Цифровая камера устанавливается вместо одного из окуляров в окулярную трубку. Это означает, что при съёмке или выводе изображения на монитор одно из двух оптических плеч насадки занято камерой — бинокулярное наблюдение сохраняется, только если камера не установлена, либо нужна тринокулярная насадка с отдельным портом для камеры (что для этой модели не предусмотрено в базовой конструкции).

Комплектация

• Оптическая голова — корпус с объективом, трансфокатором и бинокулярной визуальной насадкой, готов к установке на штатив с посадочным диаметром 76 мм

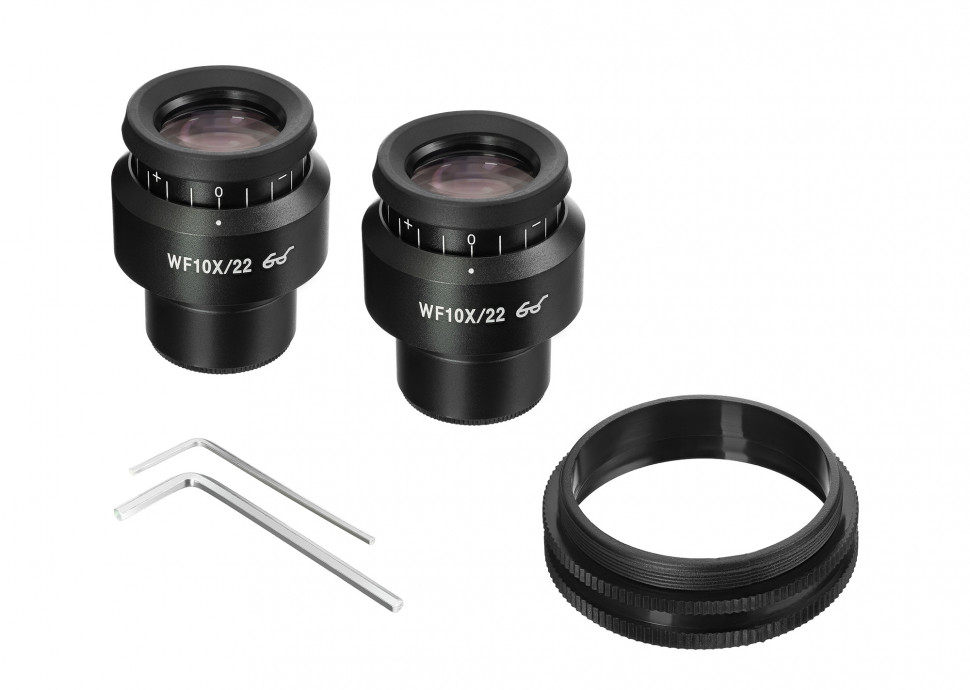

• Окуляры 10x/22 мм с удалённым зрачком и диоптрийной коррекцией ±5D — 2 штуки, обеспечивают итоговое увеличение 6,7–45 крат в паре с трансфокатором, удалённый зрачок позволяет работать в очках
• Инструкция по эксплуатации и гарантийный талон

Комплекта достаточно, чтобы получить работающую оптическую систему после установки на штатив и подключения внешнего освещения. В первую очередь докупите штатив с механизмом фокусировки (обязательно) и осветитель (кольцевой или боковой, в зависимости от задач). Без этих элементов микроскоп не функционален.

Рекомендуемые аксессуары

Универсальный штатив с механизмом фокусировки — обязательный элемент системы, без него головку некуда установить. Выбирайте модель с достаточной высотой стойки и устойчивым основанием под габариты ваших объектов.

Кольцевой осветитель — для равномерного бестеневого освещения рабочей зоны, критично при пайке и осмотре мелких деталей. Модель с поляризационным фильтром устраняет блики с полированных металлических поверхностей. Осветитель с включением по секторам или боковой источник типа «гусиная шея» позволяет создавать направленные тени для выявления рельефа.

Окуляры с другой кратностью (15х, 20х, 25х, 30х) — расширяют диапазон итогового увеличения системы. Окуляр 10х со шкалой упрощает измерения объектов непосредственно в поле зрения.

Насадки на объектив (0,5х, 1,5х, 2х) — меняют увеличение и рабочее расстояние. Насадка 0,5х снижает кратность, но даёт больше пространства под объективом (177 мм), насадки 1,5х и 2х повышают детализацию, но сокращают рабочее расстояние.

Калибровочный слайд с ценой деления 0,1 мм — для точных измерений размеров объектов, если окуляр со шкалой недостаточен.

Цифровая камера — для вывода изображения на монитор, фото- и видеофиксации. Устанавливается в окулярную трубку вместо одного окуляра.

Итог

MAGUS Stereo 7BH — модульная голова стереомикроскопа с трансфокатором 6,7:1, рассчитанная на профессиональные прикладные работы с объёмными объектами. Плавное изменение увеличения от 6,7 до 45 крат без потери фокуса, рабочее расстояние 105 мм, оптическая схема Грену с высокой глубиной резкости и бинокулярная насадка с эргономичным наклоном делают систему удобной для пайки, ремонта, контроля качества, ювелирных и реставрационных операций. Модульность позволяет собрать конфигурацию под конкретную задачу, но требует покупки штатива и освещения отдельно — учитывайте это в бюджете.
