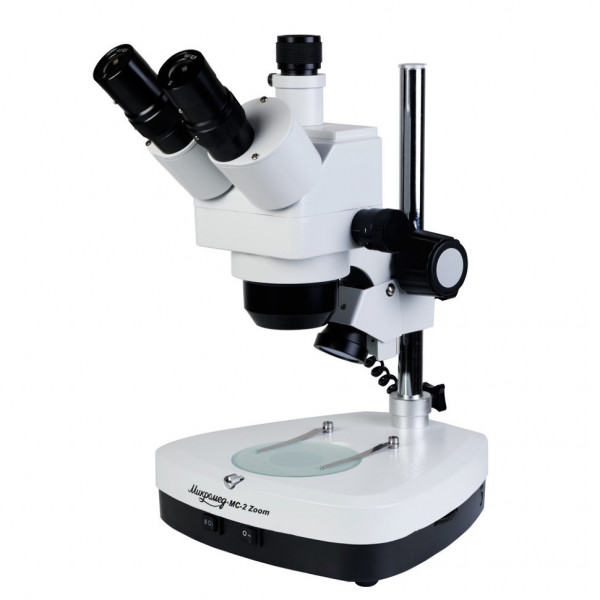

Микроскоп Микромед MC-2-ZOOM вар. 2СR

Микромед MC-2-ZOOM вар. 2СR — стереомикроскоп с плавным изменением увеличения и двумя типами освещения

Что можно увидеть или сделать на практике

Что можно рассмотреть и сделать

Микромед MC-2-ZOOM вар. 2СR предназначен для работы с объемными объектами, которые не требуют специальной пробоподготовки. Стереоскопическая оптическая схема Грену создает два независимых оптических канала под небольшим углом друг к другу, благодаря чему наблюдатель видит настоящее трехмерное изображение с ощущением глубины. Это принципиально отличается от плоской картинки биологических микроскопов проходящего света и позволяет точно оценивать рельеф поверхности, взаимное расположение элементов в пространстве и выполнять тонкие манипуляции под контролем зрения.

Микроскоп работает как в отраженном, так и в проходящем свете. В отраженном свете можно исследовать любые непрозрачные объекты — электронные платы и паяные соединения, ювелирные изделия и минералы, монеты и документы, насекомых и образцы растений, промышленные детали и текстильные волокна. Проходящий свет используется для прозрачных и полупрозрачных объектов: тонких срезов, пленок, мембран, прозрачных минералов, живых микроорганизмов в чашках Петри. Оба осветителя встроены в конструкцию и оснащены регулировкой яркости, что позволяет быстро переключаться между режимами без необходимости перенастройки микроскопа или установки дополнительного оборудования.

Рабочее расстояние и удобство работы

Рабочее расстояние между объективом и предметным столиком составляет 85 мм и остается постоянным при любом увеличении. Это пространство достаточно для размещения под объективом рук с инструментами, крупных образцов, чашек Петри или печатных плат. Координация движений рук и наблюдаемого изображения естественна: микроскоп показывает прямое неперевернутое изображение, поэтому движение инструмента вправо соответствует смещению вправо в поле зрения, что критично при монтаже микроэлектронных компонентов, препарировании биологических объектов или выполнении ювелирных операций.

Фокусировка выполняется перемещением всей оптической головки по вертикали с помощью двухстороннего маховика. Зубчато-реечный механизм с направляющей типа «ласточкин хвост» обеспечивает плавный ход без люфтов и предотвращает самопроизвольное опускание головки под собственным весом. Встроенный фиксатор позволяет зафиксировать положение фокуса, что удобно при длительной работе с серией однотипных объектов одинаковой высоты.

Диапазон увеличения

Базовый диапазон увеличения микроскопа с установленными окулярами 10× составляет от 10× до 40×. Увеличение изменяется плавно поворотом барабана системы ZOOM без замены объективов или окуляров, что позволяет быстро переходить от обзора образца к детальному изучению нужного участка, не теряя его из поля зрения и не нарушая фокусировку. Это удобнее ступенчатой смены объективов и экономит время при работе.

При необходимости диапазон увеличения можно расширить за счет смены окуляров или установки дополнительных насадок на объективы. С окулярами 5× увеличение составит 5×-20×, с окулярами 15× — 15×-60×, с окулярами 20× — 20×-80×. Применение насадок на объективы позволяет достичь диапазона от 2,5× до 160×, однако следует учитывать, что использование насадок изменяет рабочее расстояние: оно может варьироваться от 172 мм при минимальном увеличении до 28 мм при максимальном. Для большинства задач базового диапазона 10×-40× и рабочего расстояния 85 мм достаточно, а дополнительные аксессуары нужны только при работе с очень мелкими деталями или, напротив, при необходимости охватить взглядом крупный образец целиком.

Конструкция и технологии

Микромед MC-2-ZOOM вар. 2СR построен по оптической схеме Грену, которая обеспечивает высокое качество стереоизображения. Все оптические элементы изготовлены из оптического стекла и имеют просветляющее многослойное покрытие, которое снижает потери света на отражение и повышает контраст изображения. Благодаря этому картинка остается резкой и яркой во всем диапазоне увеличений как при визуальном наблюдении через окуляры, так и при регистрации изображения через камеру.

Визуальная насадка тринокулярного типа имеет два окулярных тубуса для наблюдения обоими глазами и третий вертикальный тубус с посадочным диаметром 23,2 мм для установки цифровой камеры. Камера подключается напрямую без дополнительных переходников, что упрощает документирование и позволяет выводить изображение на внешний монитор или записывать фото и видео. При этом установка камеры не влияет на визуальное наблюдение: оба окулярных канала остаются доступными, и можно одновременно работать глазами и контролировать изображение на экране. Межзрачковое расстояние регулируется разворотом окулярных тубусов, что обеспечивает комфортную настройку под индивидуальные особенности наблюдателя.

Осветитель отраженного света встроен в штатив микроскопа и оснащен линзовым коллектором в оправе, который формирует яркое равномерное световое пятно в плоскости объекта. Осветитель проходящего света расположен в основании и имеет матовый рассеиватель для обеспечения равномерности освещения. В качестве источников света используются галогенные лампы 12 В 10 Вт, яркость каждого осветителя регулируется независимо. Блок питания встроен в основание микроскопа. В комплект входят синие светофильтры, которые можно устанавливать в осветители для коррекции цветовой температуры или повышения контраста при наблюдении определенных типов объектов.

Основание микроскопа и корпус визуальной насадки изготовлены методом литья под давлением из алюминиевого сплава, штатив выполнен из стали с гальваническим хромированным покрытием. Металлическая конструкция обеспечивает жесткость, отсутствие вибраций и люфтов, стабильность настроек при длительной эксплуатации и устойчивость к механическим нагрузкам. Это важно для прецизионных работ, где даже небольшое смещение оптической системы может нарушить точность манипуляций или фокусировку.

Кому подойдет

Микромед MC-2-ZOOM вар. 2СR предназначен для профессионального использования в лабораториях, мастерских и на производстве, где требуется детальное исследование объемных объектов и выполнение точных операций под визуальным контролем. Микроскоп подходит для монтажа и контроля качества в микроэлектронике, ремонта печатных плат, пайки SMD-компонентов, осмотра ювелирных изделий и работы с драгоценными камнями, препарирования и сортировки биологических образцов, энтомологических и ботанических исследований, реставрации документов и предметов искусства, контроля качества промышленных изделий.

Тринокулярная насадка и возможность подключения цифровой камеры делают микроскоп удобным инструментом для документирования результатов исследований, создания архивов изображений, дистанционной экспертизы и обучения, когда изображение нужно вывести на внешний монитор или проектор для группового просмотра. Встроенные осветители обоих типов и система плавного изменения увеличения обеспечивают универсальность и оперативность работы без необходимости частой перенастройки или смены аксессуаров.

Микроскоп также может использоваться в учебных заведениях профессионального уровня для подготовки специалистов в области микроэлектроники, биологии, материаловедения, где требуется освоение работы с объемными объектами и стереоскопическим изображением. Для базового школьного курса биологии, ориентированного на изучение готовых препаратов на предметных стеклах, этот инструмент избыточен — там достаточно монокулярного биологического микроскопа проходящего света.

Что важно знать заранее

Цифровая камера не входит в комплект микроскопа и приобретается отдельно. Для подключения камеры в комплекте предусмотрен резьбовой переходник под третий тубус диаметром 23,2 мм. При выборе камеры следует учитывать совместимость посадочного диаметра, разрешение сенсора и поддерживаемые форматы вывода изображения. Без камеры микроскоп полностью функционален для визуального наблюдения через оба окуляра.

Стереомикроскоп не предназначен для исследований на клеточном уровне с высоким разрешением, как это делают биологические микроскопы проходящего света с объективами высокой числовой апертуры. Максимальное базовое увеличение 40× достаточно для большинства задач по контролю качества, монтажу электроники, ювелирной работе и препарированию, но для наблюдения внутриклеточных структур или бактерий потребуется либо использование дополнительных окуляров высокой кратности, либо переход на биологический микроскоп другого типа.

Рабочее расстояние 85 мм постоянно при работе в базовом диапазоне увеличения 10×-40×, но изменяется при установке дополнительных насадок на объективы. Уменьшение рабочего расстояния до 28 мм при использовании насадок для максимального увеличения может ограничить возможность манипуляций под объективом и работу с объемными образцами. При планировании работы следует заранее оценить, какой диапазон увеличения и рабочее расстояние потребуются для конкретных задач.

Галогенные лампы имеют ограниченный ресурс и со временем требуют замены. В комплект входят запасные лампы, что позволяет оперативно восстановить работоспособность микроскопа без необходимости срочного заказа расходных материалов. Регулировка яркости освещения позволяет продлить срок службы ламп, используя только необходимый уровень освещенности для каждой конкретной задачи.

Комплектация

Основание со встроенными источниками света, блоком питания, колонкой и механизмом фокусировки — несущая конструкция микроскопа, в которой интегрированы осветитель проходящего света с матовым рассеивателем, блок питания с регулировкой яркости обоих осветителей, предметный столик и направляющая колонка для перемещения оптической головки.

Оптическая головка тринокулярная — включает систему ZOOM с плавным изменением увеличения, два окулярных тубуса для визуального наблюдения и третий вертикальный тубус для установки цифровой камеры.

Окуляры 10× — 2 шт. — обеспечивают базовый диапазон увеличения 10×-40× в сочетании с системой ZOOM, установлены в окулярных тубусах.

Резьбовой переходник под видеоокуляр — обеспечивает крепление цифровой камеры с посадочным диаметром 23,2 мм в третьем тубусе.

Плата стеклянная 95 мм — прозрачная поверхность для размещения образцов при работе в проходящем свете, установлена на микроскопе.

Плата черно-белая 95 мм — двусторонняя пластина с черной и белой поверхностями для контрастного фона при работе в отраженном свете.

Наглазники резиновые — 2 шт. — повышают комфорт длительного наблюдения, защищают окуляры от загрязнений и отсекают боковой свет.

Светофильтры синие — 2 шт. — устанавливаются в осветители для коррекции цветовой температуры или повышения контраста, установлены на микроскопе.

Лампы галогенные 12 В 10 Вт — 3 шт. — источники света для осветителей проходящего и отраженного света, две установлены в микроскопе, одна запасная.

Вставки плавкие 2 А, 250 В — 2 шт. — защита электрической цепи, одна установлена в микроскопе, одна запасная.

Кабель сетевой, чехол, руководство по эксплуатации и гарантийный талон.

Комплект достаточен для немедленного начала работы как в отраженном, так и в проходящем свете. Наличие запасных ламп и предохранителей позволяет оперативно устранить типовые неисправности без простоя оборудования. Для документирования результатов потребуется отдельно приобрести цифровую камеру с посадочным диаметром 23,2 мм.

Рекомендуемые аксессуары

Цифровая камера для микроскопа с посадочным диаметром 23,2 мм — для вывода изображения на монитор, записи фото и видео, проведения измерений в специализированном программном обеспечении и документирования результатов исследований.

Окуляры увеличенной кратности (15× или 20×) — расширяют диапазон увеличения до 60× или 80× соответственно, что полезно при работе с особо мелкими деталями, когда базового диапазона 10×-40× недостаточно.

Окуляры уменьшенной кратности (5×) — снижают увеличение до диапазона 5×-20×, одновременно расширяя поле зрения, что удобно при работе с крупными образцами или для быстрого обзорного осмотра.

Дополнительные насадки на объективы — изменяют диапазон увеличений от 2,5× до 160×, однако следует учитывать, что их использование изменяет рабочее расстояние, что может ограничить удобство манипуляций под объективом.

Внешний осветитель отраженного света — кольцевой или волоконно-оптический — обеспечивает дополнительные возможности управления освещением при работе со сложными объектами, имеющими глубокий рельеф или требующими направленного света под определенным углом.

Итог

Микромед MC-2-ZOOM вар. 2СR — профессиональный стереомикроскоп с системой плавного изменения увеличения, встроенными осветителями проходящего и отраженного света и тринокулярной насадкой для подключения камеры. Рабочее расстояние 85 мм и прямое неперевернутое изображение обеспечивают комфортную работу с объемными объектами и выполнение точных манипуляций под визуальным контролем. Металлическая конструкция, просветленная оптика по схеме Грену и зубчато-реечная фокусировка гарантируют стабильность настроек и высокое качество изображения. Микроскоп подходит для контроля качества в электронике, ювелирного дела, биологических исследований, реставрации и других задач, требующих детального изучения и документирования объемных образцов.
