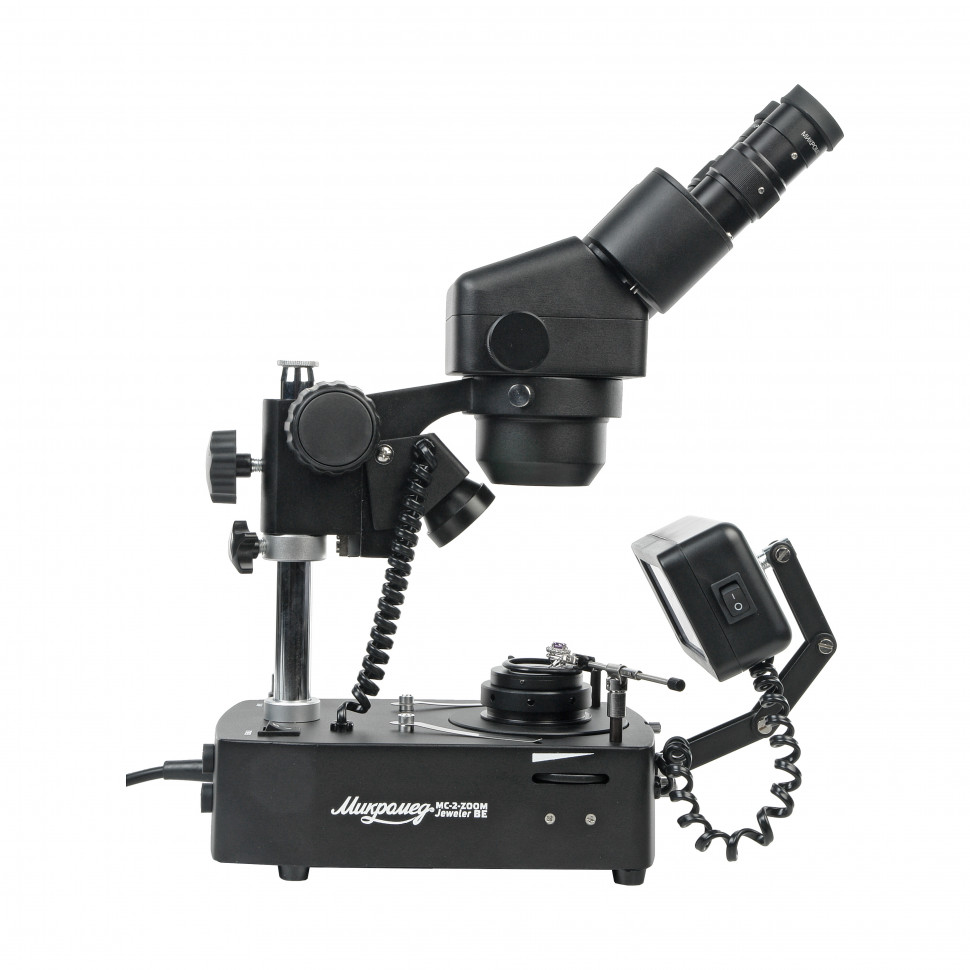

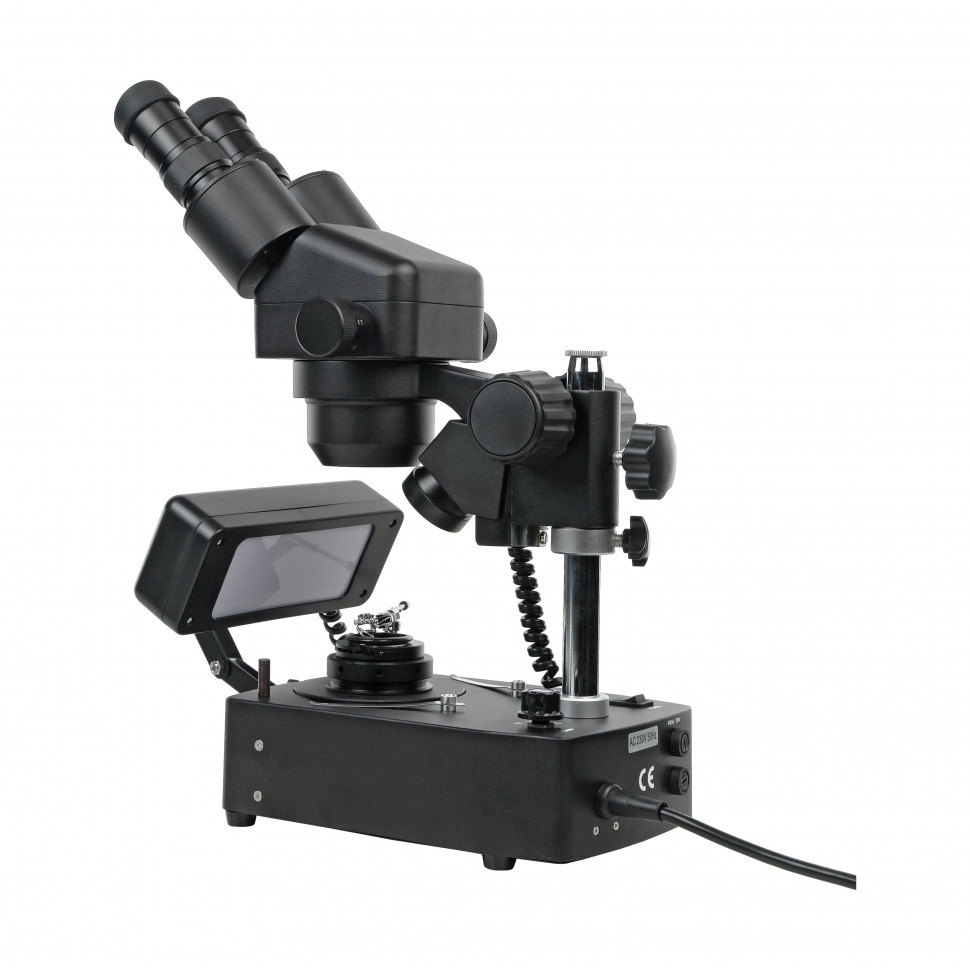

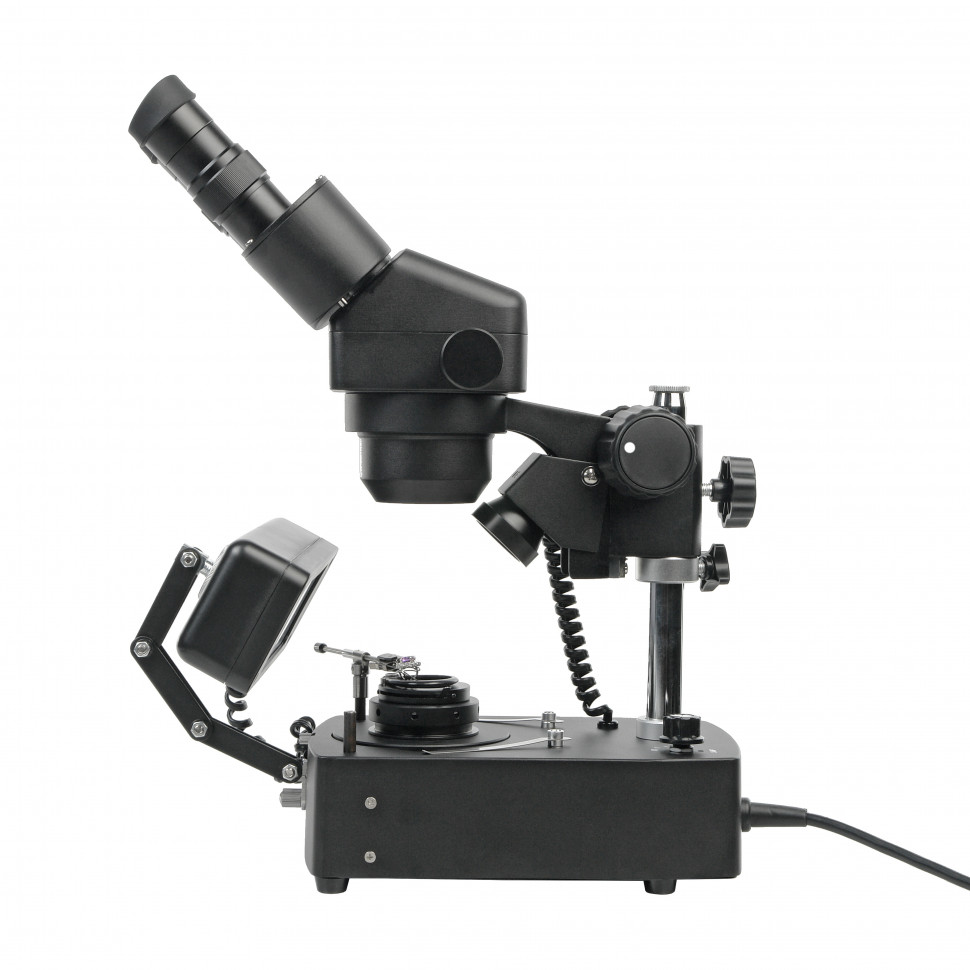

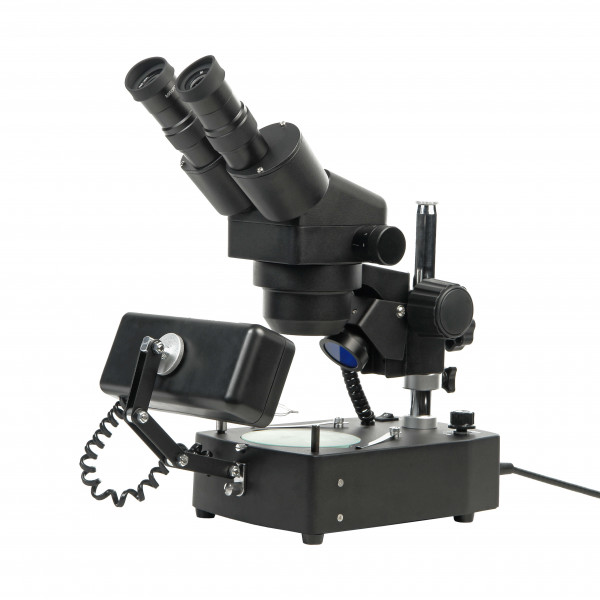

Микроскоп стерео Микромед MC-2-ZOOM Jeweler BE

Микромед MC-2-ZOOM Jeweler BE — стереомикроскоп с плавным увеличением и конденсором тёмного поля для геммологии

Что можно увидеть или сделать на практике

Что можно рассмотреть и сделать

Микроскоп предназначен для работы с объёмными непрозрачными и прозрачными объектами без предварительной пробоподготовки. Стереоскопическая оптическая схема Грену обеспечивает прямое неперевёрнутое изображение с выраженным эффектом глубины, что критически важно для оценки рельефа поверхности, контроля закрепки камней, выявления трещин и включений. В ювелирной практике прибор позволяет диагностировать драгоценные камни, оценивать качество огранки, обнаруживать внутренние дефекты в прозрачных кристаллах, контролировать паяные соединения и качество полировки изделий. Универсальная система освещения делает прибор пригодным для реставрационных работ, часового ремонта, контроля электронных плат, энтомологических и минералогических исследований, где требуется рассмотреть объект со всех сторон без его разрушения.

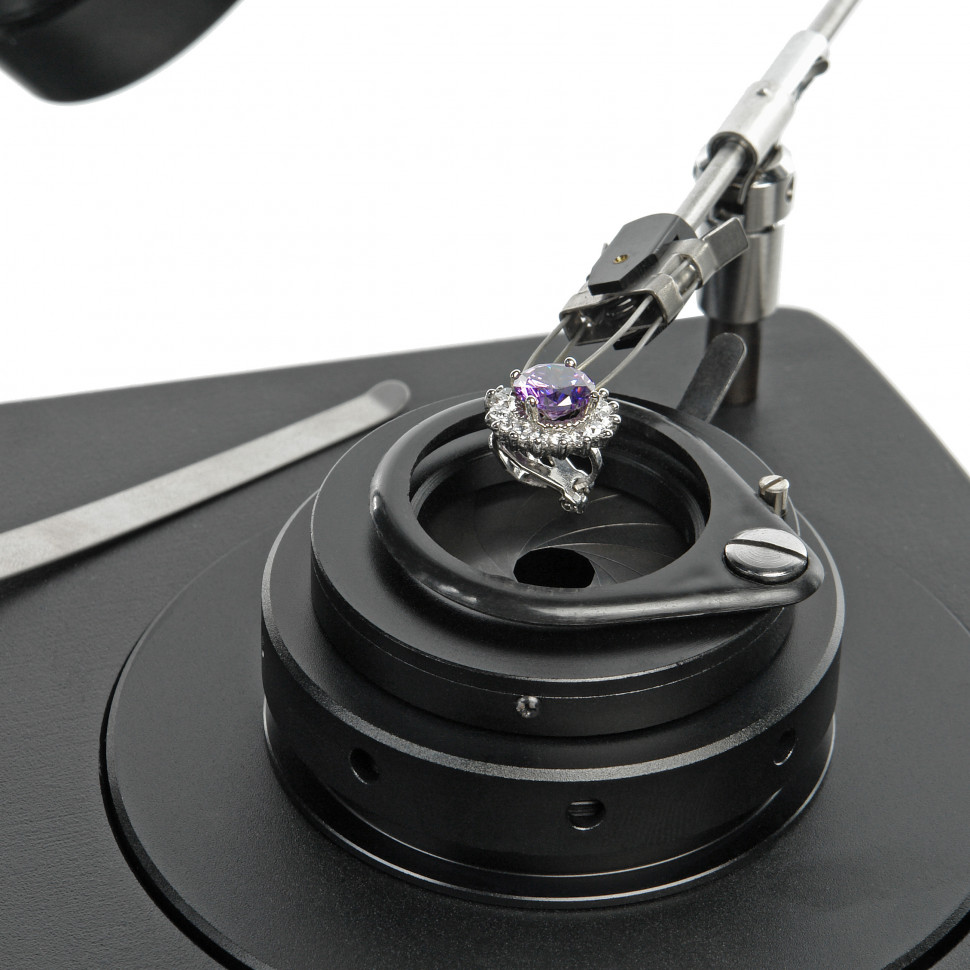

Конденсор тёмного поля с ирисовой апертурной диафрагмой, входящий в базовую комплектацию, существенно расширяет возможности прибора при работе с прозрачными объектами — кристаллами, стеклом, ограненными камнями. В режиме тёмного поля центральные лучи света блокируются, и в объектив попадает только свет, рассеянный или преломлённый объектом. Это превращает прозрачные включения, микротрещины, зональность окраски и другие оптические неоднородности в ярко светящиеся детали на тёмном фоне, которые практически невидимы при обычном освещении по светлому полю. Для геммологической диагностики такая визуализация часто становится решающим фактором при определении природы камня и выявлении синтетических аналогов.

Рабочее расстояние и удобство работы

Рабочее расстояние микроскопа составляет 90 мм и остаётся постоянным во всём диапазоне увеличений. Такой запас пространства под объективом позволяет свободно манипулировать объектом обеими руками, использовать инструмент — пинцет, иглу, паяльник, измерительный щуп — не рискуя задеть оптику. Это принципиально важно для ювелирных операций, где требуется одновременно наблюдать и работать: устанавливать камень в оправу, выполнять тонкую пайку, править закрепку. В комплект входит съёмный ювелирный пинцет с креплением в основание микроскопа, что дополнительно повышает удобство фиксации мелких объектов.

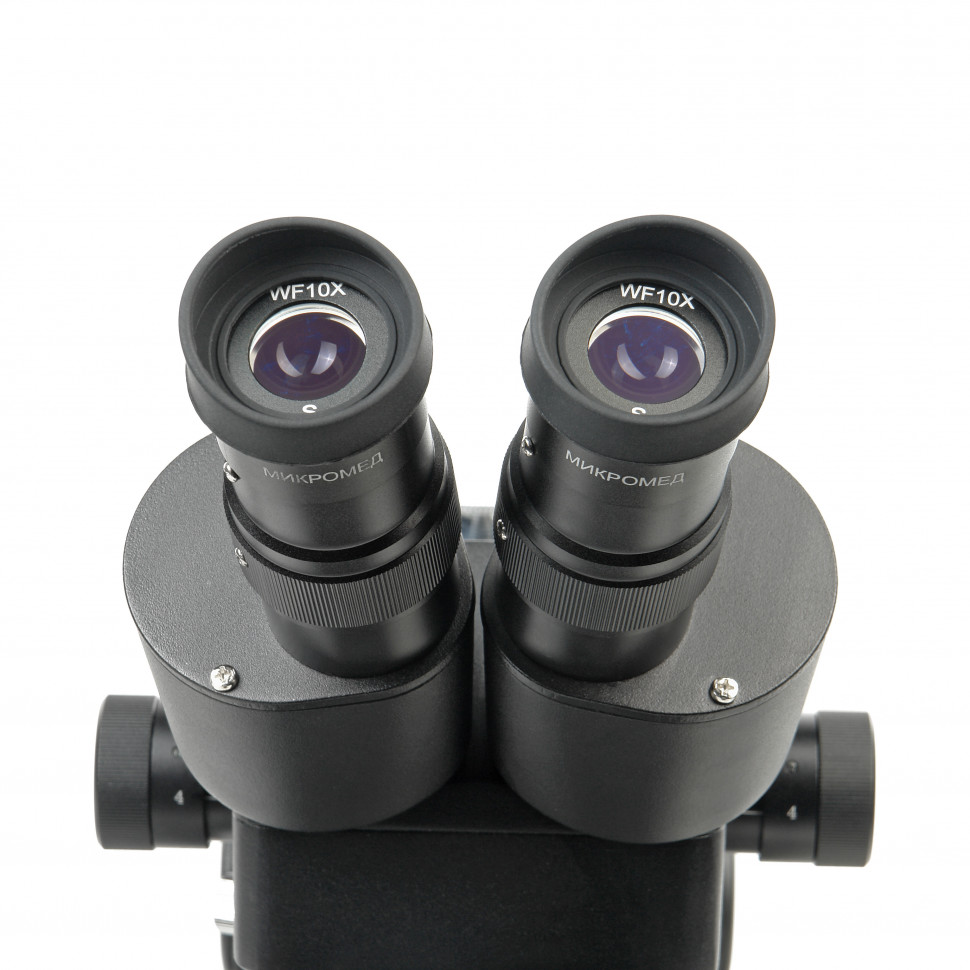

Бинокулярная насадка с углом наклона тубусов 45° и регулировкой межзрачкового расстояния от 54 до 75 мм обеспечивает эргономичное положение головы при длительной работе. Поворот насадки на 360° позволяет развернуть окуляры в удобную сторону без перемещения самого прибора или объекта. Оба окулярных тубуса оснащены диоптрийной коррекцией ±5 диоптрий, что компенсирует различия в зрении между глазами и исключает необходимость в очках для большинства пользователей.

Диапазон увеличения

Базовая комплектация с окулярами WF10x/22 мм и объективами переменного увеличения 1x–4x обеспечивает диапазон общего увеличения от 10 до 40 крат. Плавное изменение кратности осуществляется вращением двухстороннего барабана зуммирования без необходимости смены объективов или прерывания работы. Поле зрения при этом изменяется от 22 до 5.5 мм, что позволяет переходить от обзорного осмотра крупного объекта к детальному изучению отдельных участков одним движением рукоятки. При установке дополнительных окуляров WF5x, WF15x или WF20x диапазон увеличений расширяется от 5 до 80 крат, что покрывает большинство задач промышленной микроскопии, ювелирного дела и прикладных исследований.

Для задач, требующих большего увеличения или клеточного разрешения, этот диапазон недостаточен — стереомикроскопы физически ограничены меньшей числовой апертурой по сравнению с биологическими микроскопами проходящего света. Однако для оценки качества поверхности, диагностики включений в камнях размером от нескольких микрометров, контроля сварных швов и паяных соединений, работы с объектами размером от долей миллиметра до нескольких сантиметров диапазон 10–40 крат является оптимальным с точки зрения баланса детализации, глубины резкости и рабочего расстояния.

Конструкция и технологии

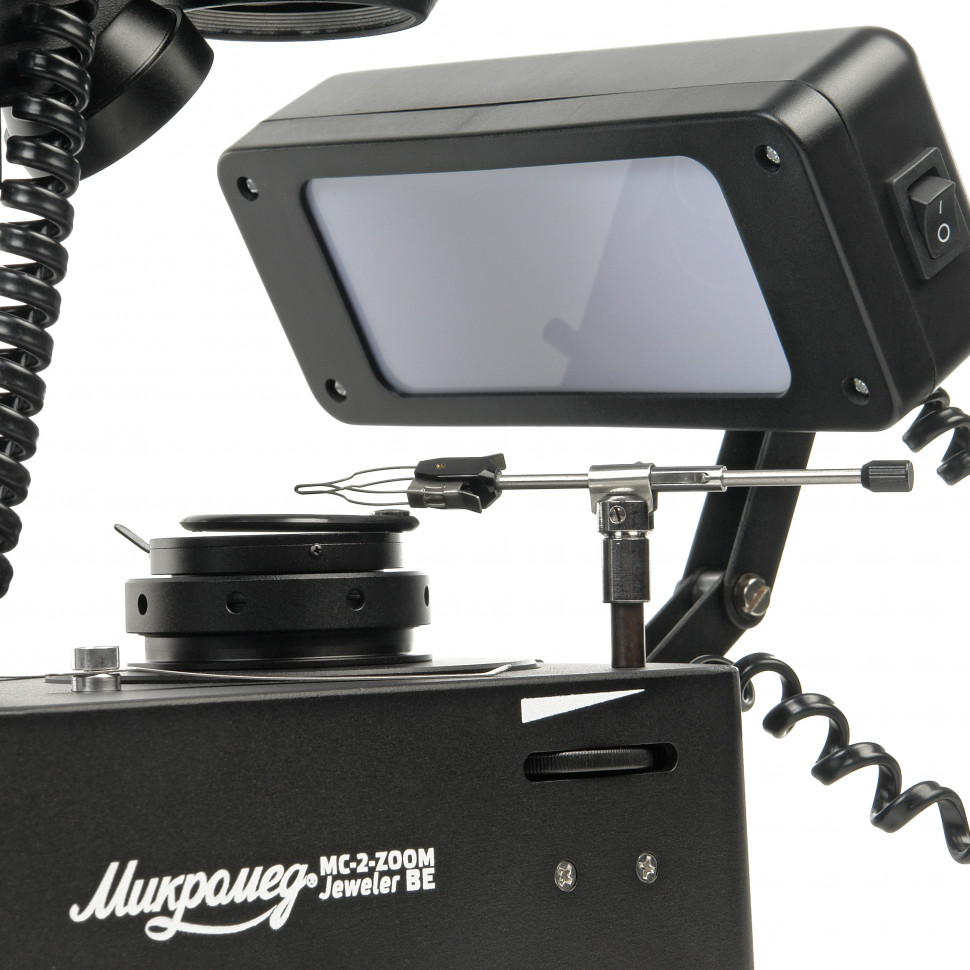

Микроскоп оснащён тремя независимыми осветителями, что обеспечивает гибкость выбора режима освещения под конкретный объект. Осветитель проходящего света на базе галогенной лампы 12В/10Вт с коллектором расположен в основании и используется совместно со сменными вставками — матовой полупрозрачной для равномерного рассеянного света или с конденсором тёмного поля для контрастирования прозрачных объектов. Два осветителя отражённого света — галогенный с отражателем и люминесцентный мощностью 10Вт на съёмном кронштейне — работают независимо или совместно. Галогенный осветитель отражённого света имеет встроенный конверсионный светофильтр, корректирующий цветовую температуру для исключения искажений при одновременном использовании с люминесцентной лампой. Это важно при оценке цвета драгоценных камней, где точность цветопередачи влияет на результат диагностики. В комплект также входит синий светофильтр диаметром 40 мм и двухсторонняя чёрно-белая вставка для работы в отражённом свете.

Фокусировка осуществляется перемещением оптической головки по вертикали в диапазоне 60 мм с помощью зубчато-реечного механизма со стальными деталями. Головка движется по прецизионно изготовленной направляющей типа «ласточкин хвост», что гарантирует плавность хода без люфтов и перекосов. Механизм оснащён регулировкой усилия, позволяющей настроить комфортное сопротивление вращению маховика и предотвратить самопроизвольное опускание головки под собственным весом. Двухсторонний маховик фокусировки доступен с обеих сторон штатива, что удобно при работе в разных положениях.

Основание и корпус визуальной насадки изготовлены методом литья под давлением из алюминиевого сплава, штативная штанга высотой 190 мм и диаметром 20 мм выполнена из полированной хромированной стали. Металлическая конструкция обеспечивает механическую стабильность при вибрациях, исключает смещение настроек при случайных касаниях и гарантирует долговечность в условиях ежедневной профессиональной эксплуатации. Компактная оптическая схема Грену позволяет разместить всю систему на площади основания 340×150 мм при высоте прибора 480 мм, что экономит рабочее пространство на ювелирном или лабораторном столе. Масса микроскопа 5.1 кг обеспечивает устойчивость без избыточной громоздкости.

Кому подойдёт

Микромед MC-2-ZOOM Jeweler BE разработан для специалистов ювелирной отрасли и геммологов, работающих с диагностикой драгоценных и полудрагоценных камней, контролем качества изделий, оценкой огранки и выявлением включений. Наличие конденсора тёмного поля делает прибор особенно востребованным там, где требуется визуализация внутренних дефектов в прозрачных кристаллах — бриллиантах, сапфирах, изумрудах, топазах. Универсальность освещения и большое рабочее расстояние делают микроскоп пригодным для часовщиков, выполняющих ремонт механизмов, для реставраторов произведений искусства, для специалистов промышленного контроля качества в электронике, где необходим визуальный осмотр паяных соединений, дорожек печатных плат, микросхем в корпусах.

Прибор применим в образовательных и научных учреждениях для преподавания геммологии, минералогии, энтомологии, ботаники, где требуется стереоскопическое наблюдение объёмных объектов и возможность фиксации изображения при установке цифровой камеры. Тринокулярная конструкция отсутствует, однако возможность установки камеры в любой из двух окулярных тубусов с диоптрийной коррекцией позволяет одновременно вести визуальное наблюдение одним глазом и выводить изображение на монитор, что достаточно для документирования и демонстрации. Для работы с камерой посадочного диаметра 23.2 мм потребуется переходник на 30.5 мм. Камера в базовую комплектацию не входит и приобретается отдельно.

Что важно знать заранее

Стереомикроскоп не является заменой биологическому микроскопу проходящего света — он не предназначен для исследования клеточных структур, микроорганизмов, гистологических срезов и других задач, требующих увеличения свыше 100 крат и высокой числовой апертуры. Максимальное увеличение 80 крат с дополнительными окулярами достаточно для промышленных и геммологических задач, но недостаточно для микробиологии.

Конденсор тёмного поля эффективен только с прозрачными или полупрозрачными объектами, где свет может проходить через образец и рассеиваться на неоднородностях. Для непрозрачных металлических изделий, электронных плат, минералов с высокой отражающей способностью используются осветители отражённого света без конденсора — в этом случае в основание устанавливается чёрно-белая вставка. При работе с конденсором тёмного поля требуется точная настройка апертурной диафрагмы для достижения оптимального контраста, что требует практического навыка.

Питание микроскопа осуществляется от сети переменного тока 230 В/50 Гц. В комплект входят запасные галогенные лампы и плавкая вставка, что позволяет оперативно заменить перегоревший источник света без обращения в сервис. Рабочий диапазон температур от +5 до +40°С и относительной влажности 20–90% допускает эксплуатацию в стандартных лабораторных и производственных условиях, но исключает использование в неотапливаемых помещениях зимой или в условиях конденсации влаги.

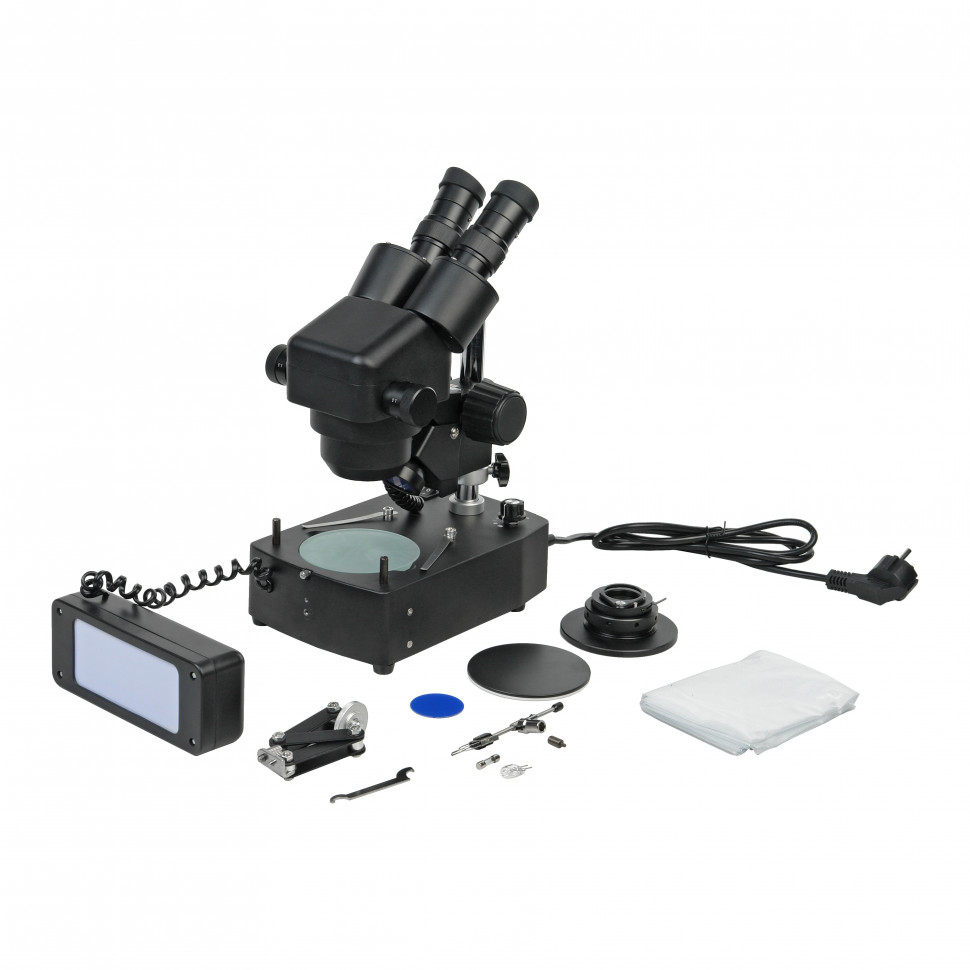

Комплектация

Оптическая головка — бинокулярная насадка с объективами переменного увеличения 1x–4x, механизмом плавного зуммирования и окулярными тубусами диаметром 30.5 мм с диоптрийной коррекцией ±5 диоптрий на каждом тубусе. Окуляры WF10x/22 мм — 2 штуки с резиновыми наглазниками для комфортного визуального наблюдения. Основание и штатив — металлическая конструкция из алюминиевого сплава с интегрированным блоком питания, зубчато-реечным механизмом фокусировки со стальными деталями и регулировкой усилия, встроенным осветителем проходящего света на галогенной лампе 12В/10Вт. Кронштейн люминесцентного осветителя с лампой 10Вт — съёмный источник отражённого света для равномерного бестеневого освещения. Осветитель отражённого света галогенный 12В/10Вт с отражателем и встроенным конверсионным светофильтром.

Конденсор тёмного поля с встроенной ирисовой апертурной диафрагмой — ключевой элемент для геммологической диагностики, позволяющий визуализировать внутренние дефекты и включения в прозрачных камнях. Вставки в основание — матовая стеклянная полупрозрачная диаметром 95 мм для работы в проходящем свете и двухсторонняя чёрно-белая для наблюдений в отражённом свете. Светофильтр синий диаметром 40 мм для коррекции цветовой температуры. Ювелирный пинцет со сменным основанием — специализированный держатель для фиксации мелких объектов непосредственно в рабочей зоне микроскопа.

Служебные элементы объединены в группу: ключ для регулировки механизма фокусировки, запасная галогенная лампа 12В/10Вт/G4, запасная плавкая вставка 500 мА/250В, пылезащитный чехол, руководство по эксплуатации. Комплектация достаточна для немедленного начала работы во всех заявленных режимах — проходящем и отражённом свете, с использованием тёмного поля. Дополнительное оборудование требуется только при необходимости расширения диапазона увеличений или цифровой фиксации изображения.

Рекомендуемые аксессуары

Для расширения диапазона увеличений производитель предлагает дополнительные окуляры: WF5x/18 мм для снижения кратности до 5–20 крат с увеличением поля зрения, WF15x/15 мм и WF20x/10 мм для повышения увеличения до 60 и 80 крат соответственно. Окуляр WF10x/20 мм с измерительной сеткой или шкалой позволяет проводить линейные измерения объектов непосредственно в поле зрения, что востребовано при контроле размеров камней и деталей. Выбор окуляров зависит от конкретных задач: для обзорного осмотра крупных объектов предпочтительны окуляры малой кратности, для детального изучения мелких включений — высокой.

Окулярная цифровая камера с программным обеспечением необходима для документирования результатов диагностики, создания базы изображений, дистанционной консультации или обучения. При выборе камеры следует учитывать посадочный диаметр окулярного тубуса 30.5 мм — для большинства камер стандарта 23.2 мм потребуется переходное кольцо. Калибровочный слайд с известными размерами элементов используется для настройки измерительного программного обеспечения камеры и обеспечения точности линейных измерений на изображении. Осветитель с гибкими световодами расширяет возможности направленного освещения под нестандартными углами, что полезно при работе с объектами сложной формы.

Итог

Микромед MC-2-ZOOM Jeweler BE представляет собой специализированный инструмент для геммологической диагностики и ювелирного контроля качества с акцентом на работу с прозрачными камнями. Конденсор тёмного поля в базовой комплектации, три независимых осветителя, плавное зуммирование и рабочее расстояние 90 мм обеспечивают функциональную гибкость и удобство манипуляций. Прецизионная металлическая механика и продуманная эргономика делают прибор пригодным для длительной ежедневной эксплуатации в профессиональной среде. Диапазон увеличения 10–40 крат соответствует задачам промышленной микроскопии и не претендует на замену биологических микроскопов высокого разрешения, что следует учитывать при выборе.
