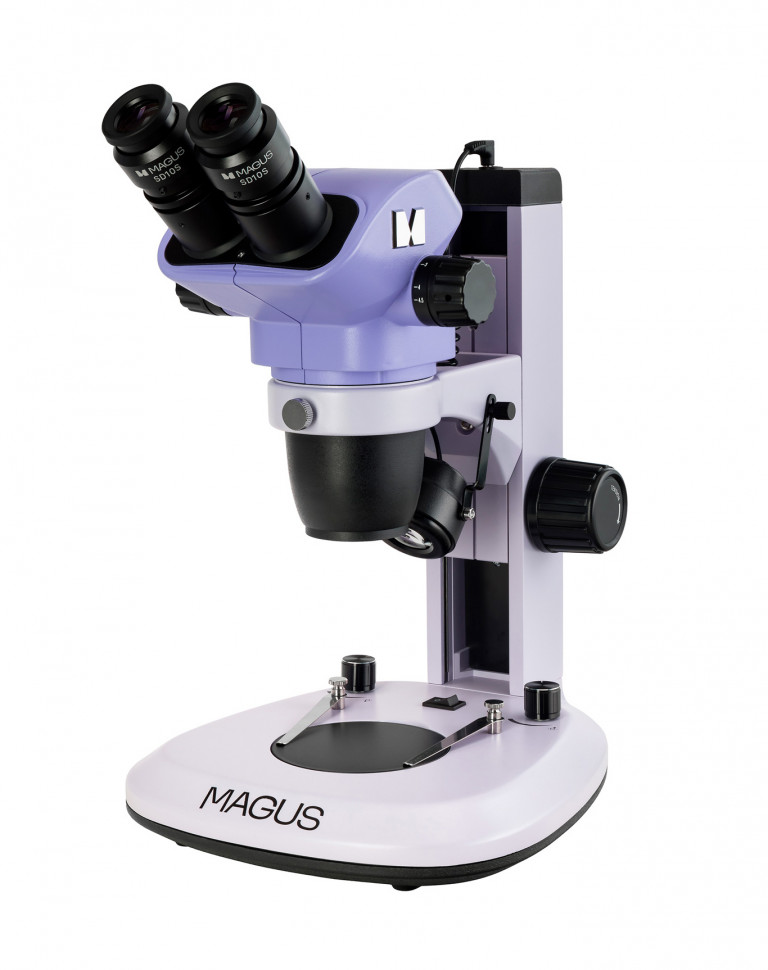

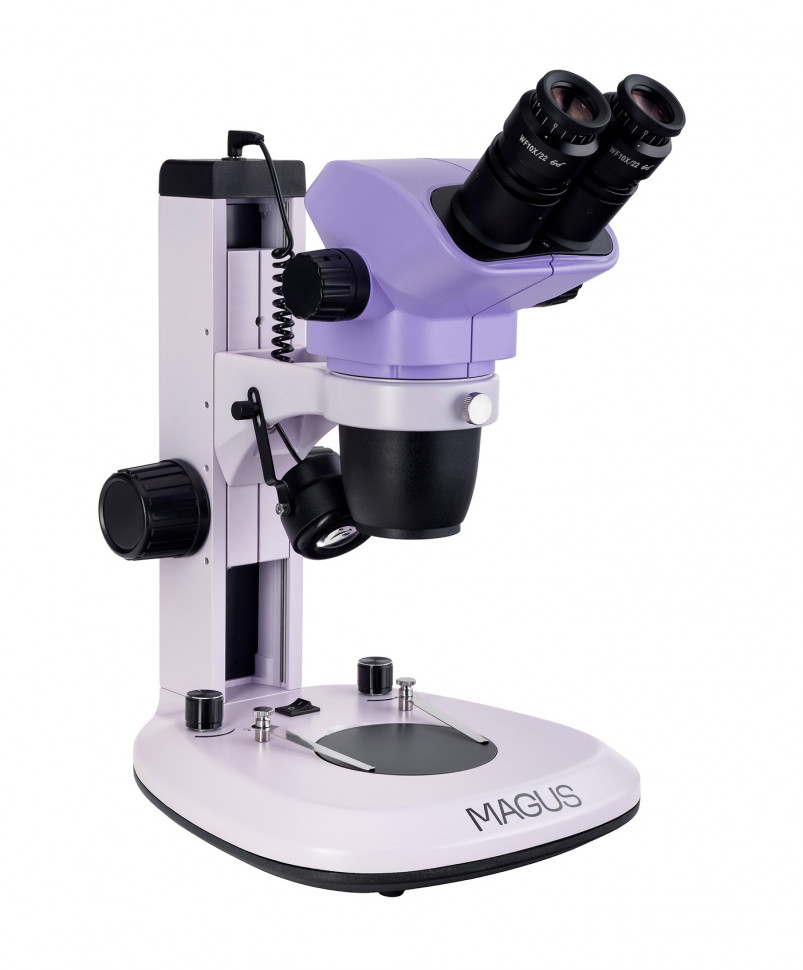

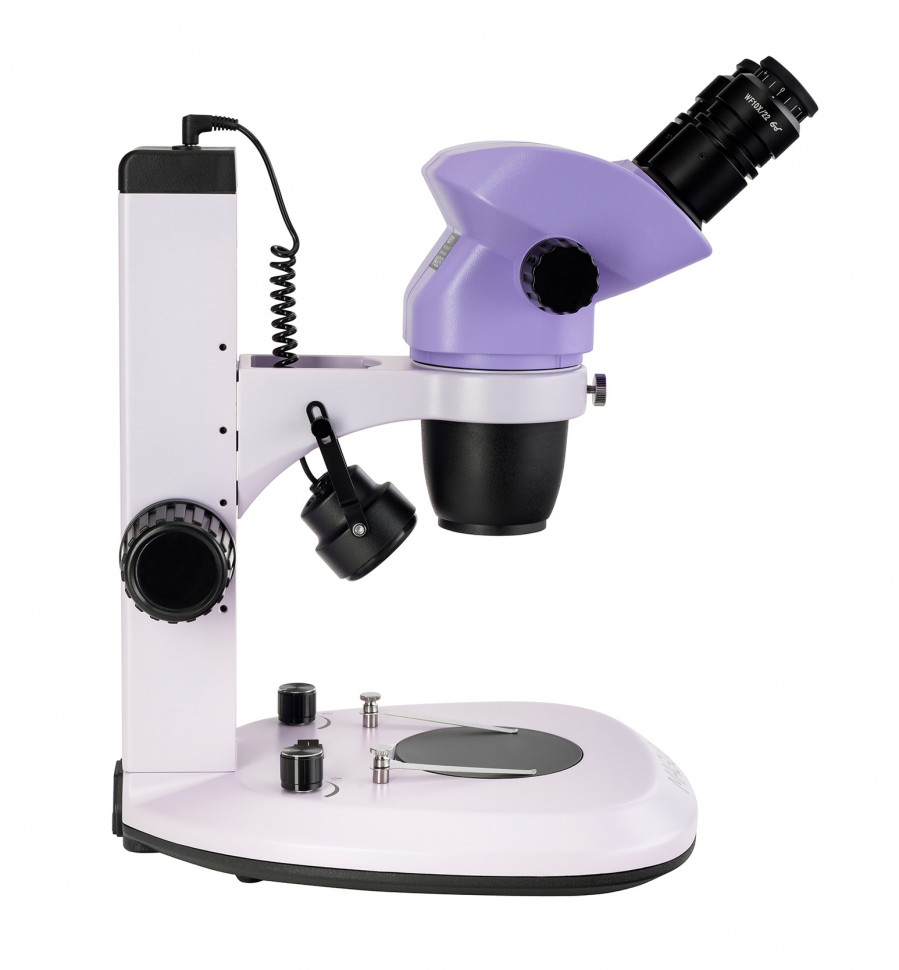

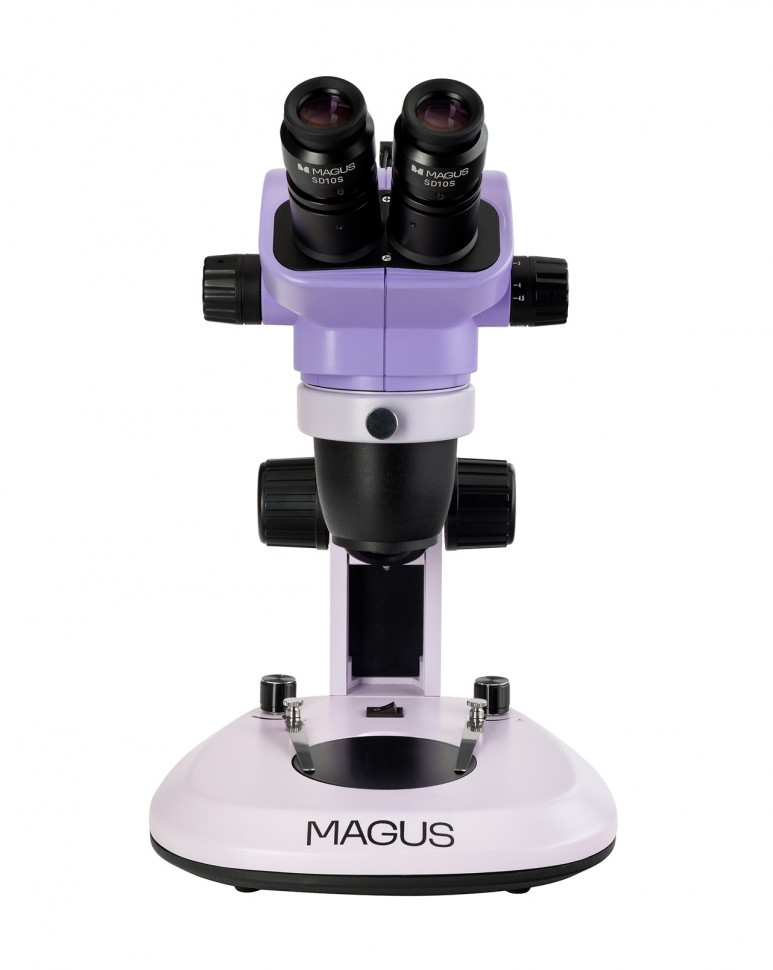

Микроскоп стереоскопический MAGUS Stereo 7B

MAGUS Stereo 7B — стереомикроскоп по схеме Грену с трансфокацией 6,7:1 и комбинированным освещением для прикладных работ

Что можно увидеть и сделать на практике

Что можно рассмотреть и сделать

MAGUS Stereo 7B работает с объемными непрозрачными и полупрозрачными объектами без специальной подготовки. Схема Грену формирует стереоскопическое изображение с углом разделения оптических осей 15°, что создает выраженный эффект глубины и позволяет оценивать рельеф поверхности. Изображение формируется прямым и неперевернутым, сохраняя естественную ориентацию объекта в пространстве. Это критически важно при выполнении манипуляций: пайке компонентов на платах, закрепке камней в ювелирных изделиях, реставрации мелких деталей, сортировке и препарировании насекомых, изучении минералов и монет. Диапазон увеличения 6,7–45х охватывает типичные задачи прикладной микроскопии — от общего осмотра крупных образцов до детального контроля паяных соединений и структуры поверхности.

Рабочее расстояние и удобство работы

Базовое рабочее расстояние составляет 105 мм — пространство между нижней линзой объектива и поверхностью предметного столика достаточно для свободного размещения рук, инструмента, паяльника или препаровальной иглы под оптической системой во время наблюдения. При необходимости расстояние можно увеличить до 177 мм с помощью дополнительной насадки на объектив 0,5х либо уменьшить до 47 мм (насадка 1,5х) или 26 мм (насадка 2х) для работы с более высоким увеличением и компактными объектами. Линейное поле зрения изменяется от 32,8 мм при минимальном увеличении до 4,9 мм при максимальном, что позволяет охватить взглядом как всю рабочую зону небольшой платы, так и отдельный элемент размером с контактную площадку микросхемы.

Диапазон увеличения

Объектив-трансфокатор обеспечивает плавное изменение увеличения в 6,7 раза без потери фокусировки. Это означает, что после наведения резкости на объект при одной кратности можно вращать барабан трансфокатора, переходя от общего обзора к детальному рассмотрению, не теряя объект из виду и не перефокусируясь заново. Окуляры 10x в сочетании с объективом 0,67–4,5х дают итоговое визуальное увеличение 6,7–45х. При установке дополнительных окуляров 15х, 20х, 25х или 30х и насадок на объектив система расширяется до диапазона 3,4–270х, что выходит за рамки типичной стереомикроскопии и приближается к возможностям монокулярных биологических микроскопов, но с сохранением стереоэффекта на доступных комбинациях.

Конструкция и технологии

Оптическая схема Грену использует отдельные пары линз для левого и правого оптических каналов с наклоном осей под углом 15° друг к другу. Это обеспечивает большую глубину резкости по сравнению с обычными микроскопами проходящего света и создает объемную картину, в которой различимы передний и задний план объекта. Трансфокатор работает как плавный зум: вращение барабана смещает группы линз внутри объектива, изменяя увеличение непрерывно в пределах коэффициента 6,7:1. Это удобнее ступенчатой револьверной системы при работе, требующей частого переключения между обзором и детализацией.

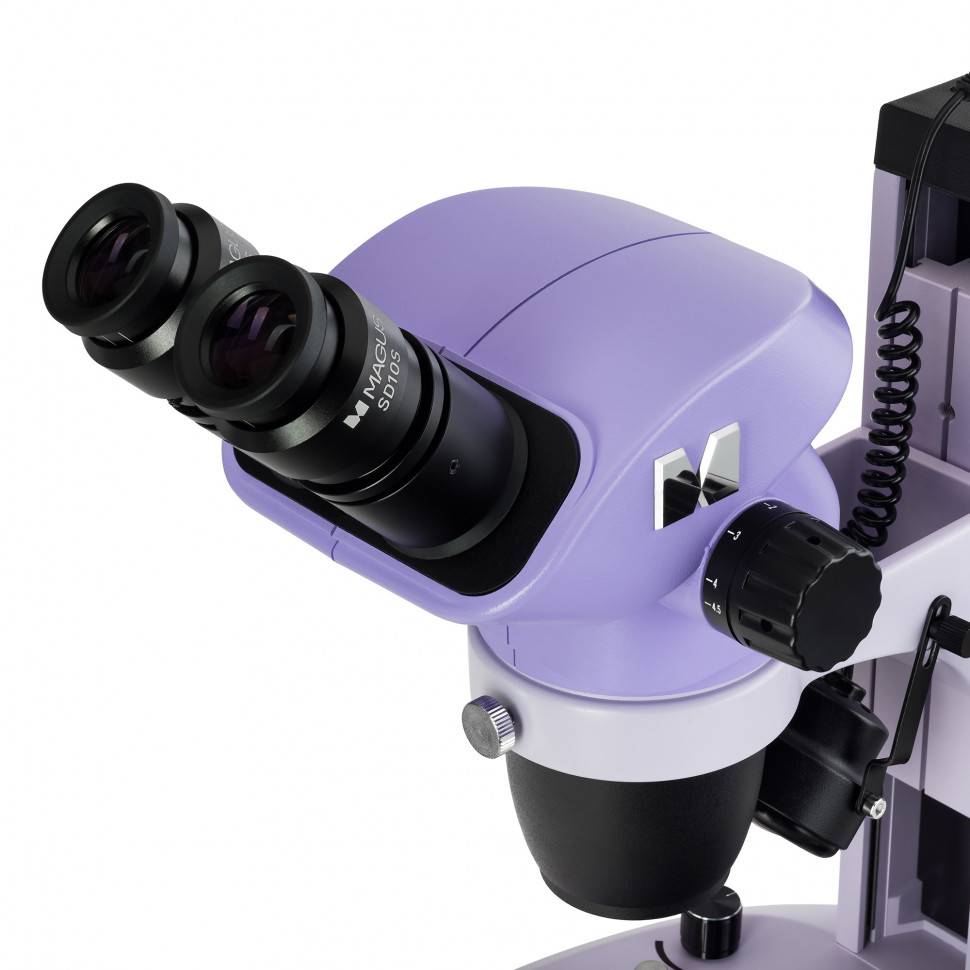

Бинокулярная насадка вращается вокруг вертикальной оси на полные 360° и фиксируется в любом промежуточном положении. Угол наклона окулярных трубок составляет 45°, что обеспечивает комфортную позу при длительном наблюдении. Межзрачковое расстояние регулируется в диапазоне 54–75 мм, каждый окуляр имеет диоптрийную коррекцию ±5D для компенсации индивидуальных особенностей зрения. Окуляры оснащены удаленным выходным зрачком, позволяющим работать в очках без потери поля зрения. Диаметр окулярных трубок 30 мм соответствует распространенному стандарту, что упрощает подбор сменных окуляров и адаптеров для цифровых камер.

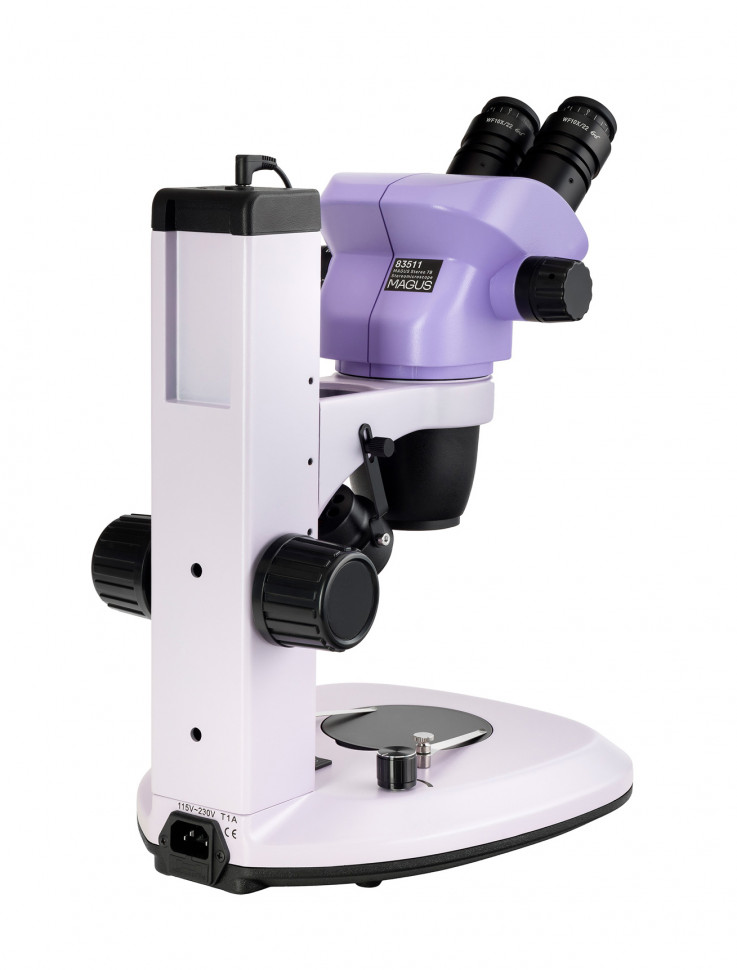

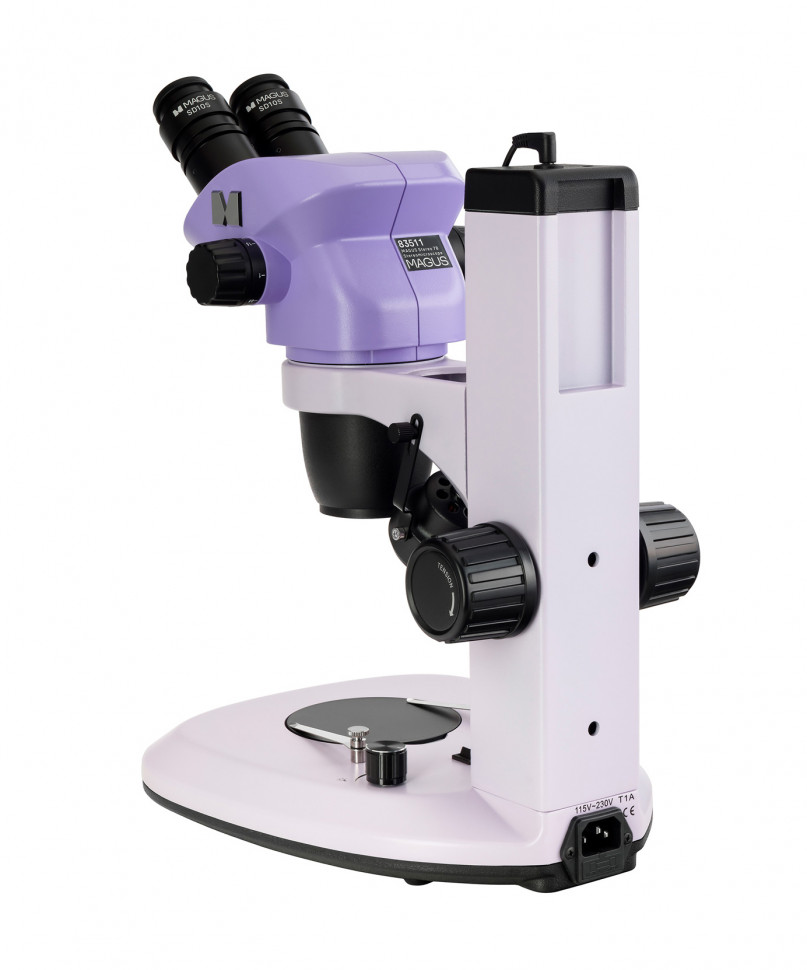

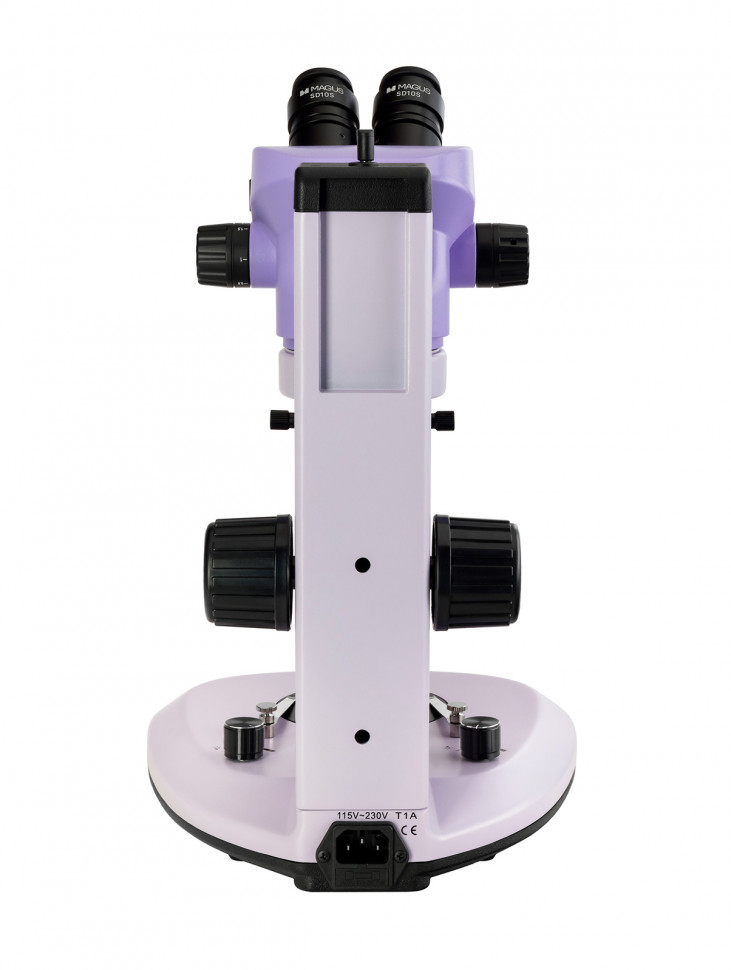

Фокусировочный механизм выполнен по схеме грубой наводки с ходом 106 мм. Рукоятки расположены с обеих сторон штатива для удобства работы правой и левой рукой. Жесткость хода регулируется, что позволяет настроить усилие под индивидуальные предпочтения и предотвратить случайное смещение фокуса при работе с инструментом вблизи микроскопа. Отсутствие тонкой фокусировки компенсируется большой глубиной резкости стереосхемы: объект остается в фокусе в пределах нескольких миллиметров по высоте, что достаточно для большинства прикладных задач.

Микроскоп оборудован комбинированной подсветкой. Отраженный свет формируется осветителем косого освещения на светодиоде 3 Вт, установленным на корпусе оптической головки. Косое направление потока выявляет рельеф и текстуру непрозрачных объектов, создавая контрастное изображение за счет игры светотеней. Проходящий свет — светодиод 3 Вт, встроенный в основание под предметным столиком — используется для прозрачных и полупрозрачных образцов. Оба источника имеют независимую регулировку яркости, что позволяет подобрать оптимальное освещение для конкретного объекта и избежать бликов или пересветов. Ресурс светодиодов заявлен производителем как 50000 часов непрерывной работы.

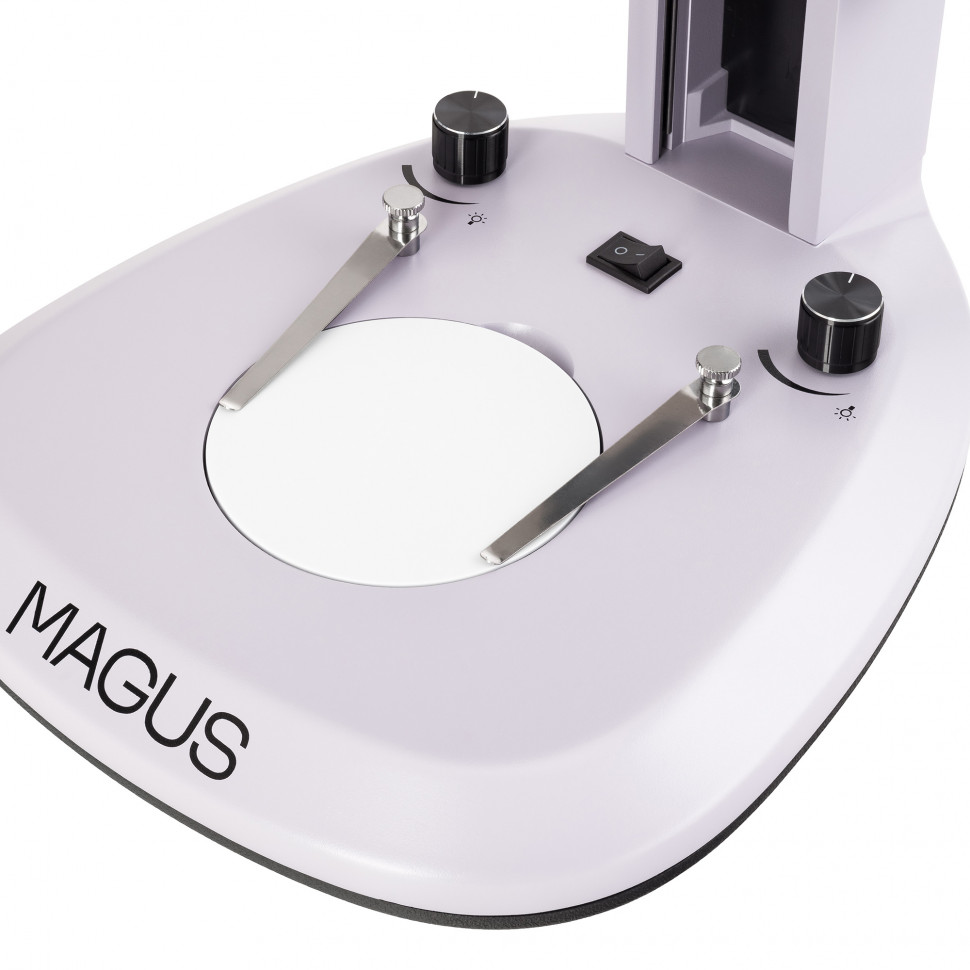

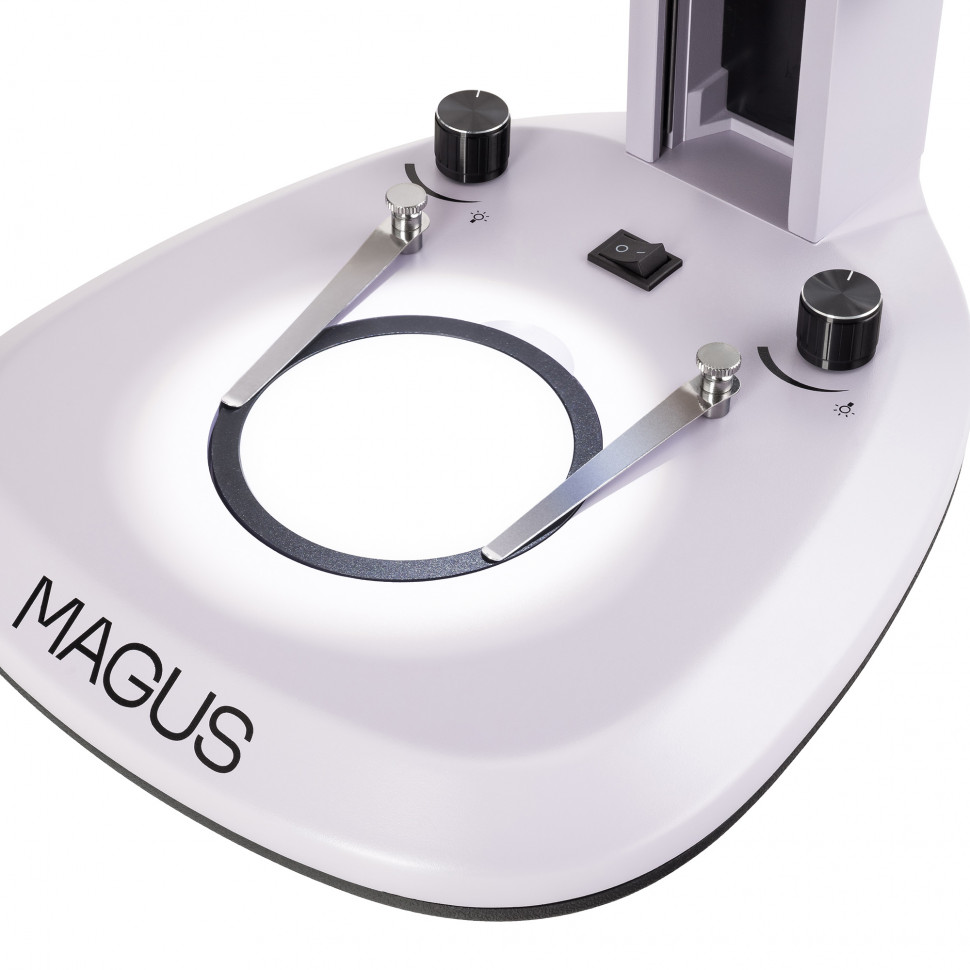

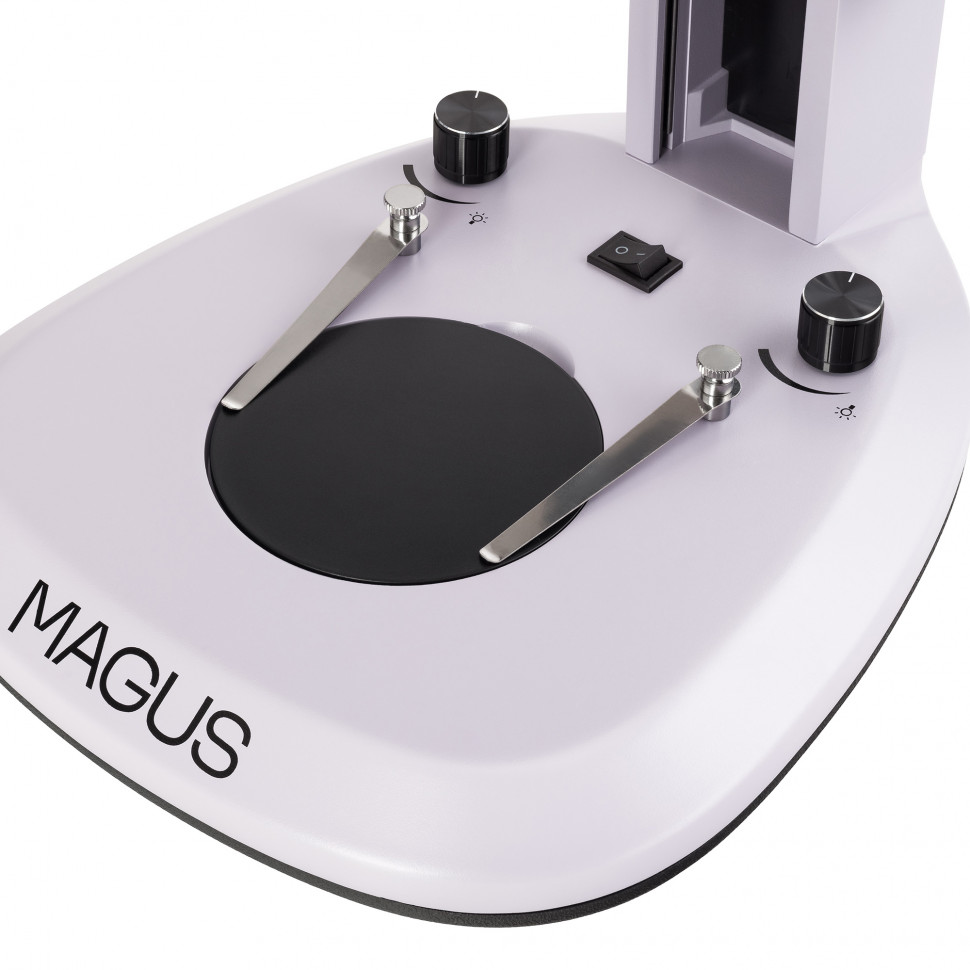

Предметный столик диаметром 95 мм комплектуется двумя съемными пластинами. Прозрачная пластина рассеивает проходящий свет, обеспечивая равномерное освещение полупрозрачных объектов. Черно-белая двухсторонняя пластина устанавливается по принципу контраста к цвету образца: темные объекты размещают на белом фоне, светлые — на черном, повышая видимость краев и мелких деталей.

Кому подойдет

MAGUS Stereo 7B ориентирован на опытных пользователей и специалистов в областях, требующих манипуляций с объектами под визуальным контролем. Инструментальный характер прибора проявляется в сочетании достаточного рабочего расстояния, прямого изображения и плавной трансфокации — это рабочий инструмент для паяльных и монтажных работ в электронике, закрепки и огранки в ювелирном деле, реставрации часовых механизмов и антиквариата, контроля качества продукции в производственных условиях. Наличие проходящего освещения расширяет применение на полупрозрачные биологические образцы — препарирование насекомых, изучение растительных тканей, минералогические исследования шлифов.

Микроскоп требует сложной начальной настройки: юстировка межзрачкового расстояния, диоптрийная коррекция каждого окуляра, регулировка жесткости фокусировочного механизма, подбор оптимальной яркости и типа освещения под конкретную задачу. Это не учебный прибор для первого знакомства со стереомикроскопией, а профессиональный инструмент для тех, кто понимает, какие параметры оптической системы критичны для их работы, и готов потратить время на настройку ради стабильного результата.

Широкий набор опциональных аксессуаров делает модель интересной для лабораторий и мастерских, планирующих наращивание возможностей системы. Возможность подключения конденсора темного поля, устройства поляризации, использования окуляров с увеличением до 30х и насадок на объектив превращает базовую конфигурацию в платформу для специализированных методов исследования.

Что важно знать заранее

Модель оснащена только грубой фокусировкой. Для большинства прикладных работ с объемными объектами это не ограничение благодаря значительной глубине резкости стереосхемы, но при использовании высоких увеличений с дополнительными окулярами и насадками на объектив отсутствие механизма тонкой наводки может усложнить точную фокусировку на плоских деталях.

Для подключения цифровой камеры необходимо установить адаптер в одну из окулярных трубок вместо окуляра. Это лишает возможности одновременного визуального наблюдения двумя глазами и цифровой фиксации — придется выбирать между стереоскопическим наблюдением через оба окуляра и выводом изображения на экран. Тринокулярная насадка с отдельным портом для камеры в этой модели отсутствует.

Рабочая температура прибора ограничена диапазоном 0...+40°С. Использование в производственных помещениях с отрицательными температурами или значительным нагревом потребует климатического контроля рабочей зоны.

Комплектация

• Основание со встроенным источником проходящего света, блоком питания и штативом с фокусировочным механизмом — несущая конструкция, объединяющая нижний осветитель, сетевое питание 115–230 В / 50–60 Гц и систему грубой фокусировки с двумя рукоятками и регулировкой жесткости хода
• Оптическая головка — объектив-трансфокатор 0,67–4,5х с бинокулярной визуальной насадкой, вращающейся на 360° с фиксацией
• Окуляр 10x/22 мм с удаленным зрачком и диоптрийной коррекцией (2 шт.) — обеспечивают базовый диапазон увеличения 6,7–45х, поле зрения 22 мм и возможность работы в очках
• Черно-белая пластина — двухсторонняя съемная вставка предметного столика для непрозрачных объектов, устанавливается контрастной стороной к образцу
• Прозрачная пластина — рассеивающая вставка для работы в проходящем свете с полупрозрачными образцами
• Осветитель отраженного света косого освещения — светодиодный источник 3 Вт с регулировкой яркости, формирует контрастное изображение рельефа непрозрачных объектов
• Сетевой шнур питания, пылезащитный чехол, инструкция по эксплуатации и гарантийный талон

Комплект достаточен для немедленного начала работы с непрозрачными и полупрозрачными объектами в штатном диапазоне увеличения. Для расширения возможностей потребуются дополнительные аксессуары.

Рекомендуемые аксессуары

Насадки на объектив 0,5х, 1,5х, 2х изменяют одновременно три параметра: общее увеличение, рабочее расстояние и поле зрения. Насадка 0,5х увеличивает рабочее расстояние до 177 мм и расширяет поле зрения, снижая увеличение до 3,4–22,5х — полезно для работы с крупными объектами и при необходимости большего пространства для инструмента. Насадки 1,5х и 2х повышают увеличение до 10–67,5х и 13,4–90х соответственно, сокращая рабочее расстояние до 47 и 26 мм — для детального контроля мелких элементов.

Дополнительные окуляры 15х, 20х, 25х, 30х увеличивают итоговую кратность без изменения рабочего расстояния. Окуляр 10x/22 мм со шкалой добавляет измерительную сетку в поле зрения для оценки линейных размеров объектов. Для точных измерений потребуется калибровочный слайд с эталонной шкалой, позволяющий определить цену деления окулярной шкалы при конкретном увеличении.

Цифровая камера с адаптером для окулярной трубки обеспечивает фотофиксацию результатов, вывод изображения на монитор для группового просмотра или удаленного контроля процесса. Адаптер устанавливается вместо одного из окуляров.

Конденсор темного поля устанавливается под предметным столиком вместо стандартного проходящего осветителя и формирует косое освещение снизу, при котором в окуляры попадает только свет, рассеянный объектом. Метод выявляет мельчайшие детали и неоднородности в полупрозрачных образцах, невидимые в обычном проходящем свете.

Устройство простой поляризации включает поляризатор под предметным столиком и анализатор в оптическом пути над ним. Поляризованный свет используется для изучения анизотропных материалов — минералов, кристаллов, полимеров — выявляя внутренние напряжения и оптическую структуру образца через интерференционные цвета.

Итог

MAGUS Stereo 7B — профессиональный стереомикроскоп по схеме Грену с плавной трансфокацией 6,7:1, комбинированным освещением и рабочим расстоянием 105 мм для выполнения прикладных работ под визуальным контролем. Прямое объемное изображение, достаточное пространство под объективом и плавное изменение увеличения без потери фокуса делают прибор рабочим инструментом для пайки, монтажа, ювелирных операций, реставрации и контроля качества. Широкие возможности расширения через дополнительные окуляры, насадки на объектив, методы темного поля и поляризации позволяют адаптировать систему под специфические задачи лаборатории или мастерской.
