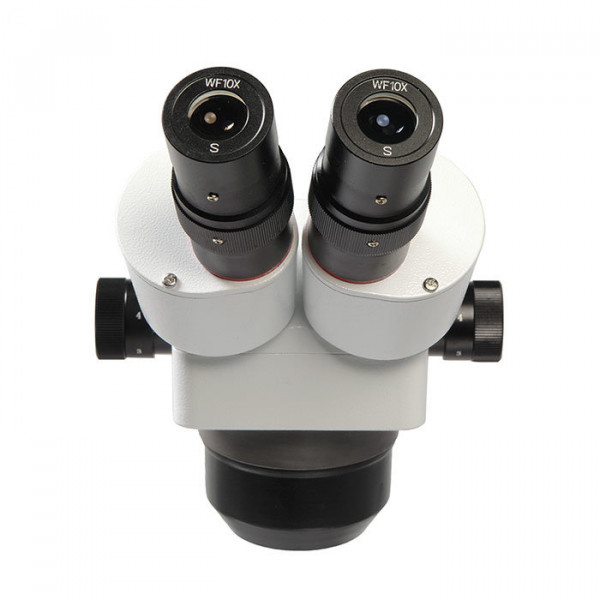

Оптич.головка МС-2-ZOOM вар.1

МС-2-ZOOM вар.1 — стереоскопическая оптическая головка с плавным зуммированием 10х-40х

МС-2-ZOOM вар.1 — модульная оптическая головка для стереоскопического наблюдения объёмных объектов с плавным изменением увеличения. Построена по схеме Грену, обеспечивает прямое объёмное изображение в диапазоне 10х-40х с постоянным рабочим расстоянием 85 мм. Для работы требуются механизм фокусировки и штатив, которые приобретаются отдельно. Головка предназначена для прецизионных работ в промышленности, электронике, биологии и реставрации, где необходима координация глаз и рук при манипуляциях с объектом под контролем оптики.

Что можно рассмотреть и сделать

Стереоэффект и объёмные объекты

МС-2-ZOOM вар.1 создаёт прямое объёмное изображение благодаря раздельным оптическим каналам для левого и правого глаза. Это позволяет видеть глубину объекта, рельеф поверхности и пространственное расположение элементов — в отличие от плоского изображения биологического микроскопа проходящего света. Стереоэффект сохраняется во всём диапазоне увеличения от 10х до 40х. Головка работает с непрозрачными объектами в отражённом свете: печатные платы, микросхемы, ювелирные изделия, минералы, энтомологические образцы, детали механизмов. Специальной пробоподготовки не требуется — объект размещается под головкой на предметном столике штатива или на рабочей поверхности.

Рабочее расстояние и удобство манипуляций

Рабочее расстояние 85 мм остаётся постоянным при любом положении рукоятки зуммирования. Это даёт достаточно свободного пространства под объективом для работы инструментом — пинцетом, паяльником, препаровальными иглами — не снимая руки с объекта при изменении увеличения. Система дополнительных насадок расширяет возможности: насадка 0.5х увеличивает рабочее расстояние до 172 мм для крупногабаритных объектов, насадка 2х сокращает его до 28 мм для работы с высокими увеличениями до 80х (с окуляром SWF 10х/23). Все насадки (0.5х, 0.75х, 1.5х, 2х) также сохраняют постоянное рабочее расстояние при зуммировании, что важно для длительных прецизионных операций.

Диапазон увеличения

В базовой комплектации головка обеспечивает увеличение 10х-40х через окуляры SWF 10х/23 и объективы с переменной кратностью 1х-4х. Коэффициент зуммирования 4х позволяет плавно менять масштаб изображения вращением рукоятки без прерывания наблюдения. Дополнительные окуляры (WF 5х/20, WF 15х/15, WF 20х/10) и оптические насадки расширяют диапазон до 2.5х-160х. При максимальном увеличении 160х (насадка 2х + окуляр WF 20х/10) поле зрения составляет 1.3 мм, что позволяет детально рассматривать микроэлементы печатных плат. При минимальном увеличении 2.5х (насадка 0.5х + окуляр WF 5х/20) поле зрения достигает 40 мм, что удобно для обзора крупных объектов и навигации по образцу.

Конструкция и технологии

МС-2-ZOOM вар.1 использует оптическую схему Грену — компактное построение с призмами, обеспечивающее прямое изображение и малый вес головки (1.8 кг). Объективы с переменным увеличением 1х-4х спроектированы так, что фокусировка сохраняется при зуммировании: достаточно навести резкость один раз, и изображение остаётся чётким при изменении кратности. Это ускоряет работу при переключении между общим осмотром и детальным изучением участка.

Бинокулярная визуальная насадка наклонена под 45° для комфортного положения головы при длительных наблюдениях. Межзрачковое расстояние регулируется в пределах 55-75 мм, диоптрийная коррекция ±5 дптр на обоих окулярных тубусах компенсирует разницу зрения между глазами. Головка поворачивается на 360° относительно кронштейна механизма фокусировки, что позволяет ориентировать её под удобным углом к объекту или делить наблюдение с ассистентом.

Посадочный диаметр окулярных тубусов составляет 30.5 мм — нестандартное значение по сравнению с распространённым диаметром 23.2 мм. Это увеличивает световой поток и обеспечивает более яркое изображение, но для установки большинства окулярных камер потребуется переходник 23.2 мм — 30.5 мм. Камера устанавливается вместо одного из окуляров, второй окуляр остаётся для визуального наблюдения.

Конструкция головки полностью металлическая, что обеспечивает механическую стабильность и долговечность. Для установки на штатив головка крепится в кольцевой кронштейн диаметром 76 мм, который входит в состав механизма фокусировки. Механизм имеет зубчато-реечную конструкцию и перемещает головку вдоль оптической оси на расстояние до 60 мм. Штативы Микромед TD-1, TD-2, TD-3 и TD-4 обеспечивают несколько степеней свободы: перемещение в горизонтальной и вертикальной плоскости, повороты, уклоны, вынос головки за пределы предметного столика. Это позволяет работать с крупногабаритными объектами, которые не помещаются на столик, или устанавливать головку под нестандартным углом.

Кому подойдет

МС-2-ZOOM вар.1 ориентирована на профессиональные задачи, где требуется стереоскопическое наблюдение с плавным изменением увеличения и возможностью работы руками под оптикой. В электронике — монтаж и ремонт печатных плат, инспекция паяных соединений, контроль качества микроэлектронных компонентов. В биологических лабораториях — приготовление микропрепаратов, препарирование мелких образцов, манипуляции с живыми объектами. В ювелирном деле — осмотр камней, контроль закрепки, гравировка и огранка. В реставрации — работа с миниатюрами, часовыми механизмами, археологическими находками.

Модульная конструкция делает головку универсальным инструментом для оснащения рабочего места: можно выбрать штатив под конкретную задачу и при необходимости переставить головку на другой штатив. Головка подходит для постоянной эксплуатации в лабораторных и производственных условиях при температуре +5…+40°C и влажности 20-90%.

Что важно знать заранее

МС-2-ZOOM вар.1 — это только оптическая головка. Для полноценной работы необходимо дополнительно приобрести механизм фокусировки (с кронштейном 76 мм и пальцем 20 мм) и штатив Микромед TD-1, TD-2, TD-3 или TD-4. Штативы TD-1 и TD-2 поставляются в комплекте с механизмом фокусировки, TD-3 и TD-4 требуют отдельной покупки механизма. Без этих компонентов головка не может быть использована.

Освещение также приобретается отдельно. Старое описание упоминает возможность применения кольцевого осветителя (крепится на блок объективов для бестеневого верхнего света) и светодиодного осветителя Dual Goose LED с гибкими держателями для подсветки труднодоступных участков объекта. Выбор осветителя зависит от характера объектов: для плоских поверхностей подходит кольцевой свет, для объёмных объектов со сложным рельефом — точечные источники с регулируемым положением.

Посадочный диаметр окулярных тубусов 30.5 мм не является стандартом для окулярных камер. Большинство видеоокуляров выпускается под диаметр 23.2 мм, поэтому потребуется переходник. Камера устанавливается вместо одного окуляра, для парфокальности цифрового и визуального изображения используется механизм диоптрийной подвижки.

Дополнительные окуляры (WF 5х/20, WF 15х/15, WF 20х/10, WF 10х/22 со шкалой) и оптические насадки (0.5х, 0.75х, 1.5х, 2х) не входят в комплект. Старое описание содержит таблицы итоговых увеличений и полей зрения для всех комбинаций окуляров и насадок — это позволяет точно подобрать конфигурацию под конкретную задачу.

Комплектация

• Бинокулярная оптическая головка МС-2-ZOOM вар.1 — объективы с переменным увеличением 1х-4х, окулярные тубусы с диоптрийной коррекцией, механизм межзрачкового расстояния.
• Пара окуляров SWF 10х/23 — широкоугольные окуляры с полем зрения 23 мм, обеспечивают базовое увеличение 10х-40х.
• Гарантийный талон.

Комплект не включает механизм фокусировки, штатив, освещение, дополнительные окуляры, оптические насадки и камеру. Эти компоненты приобретаются отдельно в зависимости от задач и условий применения.

Рекомендуемые аксессуары

Механизм фокусировки и штатив — обязательные компоненты для использования головки. Штативы Микромед TD-1 и TD-2 поставляются с механизмом фокусировки, имеют четыре и более степеней свободы, обеспечивают перемещение, повороты и уклоны головки. Штативы TD-3 и TD-4 требуют отдельной покупки механизма с кронштейном 76 мм.

Оптические насадки 0.5х, 0.75х, 1.5х, 2х — изменяют рабочее расстояние и итоговое увеличение. Насадка 0.5х увеличивает рабочее расстояние до 172 мм для габаритных объектов, насадка 2х сокращает его до 28 мм и повышает максимальное увеличение до 80х.

Дополнительные окуляры — расширяют диапазон увеличения. WF 5х/20 снижает минимальное увеличение до 5х для обзорного наблюдения. WF 15х/15 и WF 20х/10 повышают увеличение для детального изучения. WF 10х/22 со шкалой и перекрестьем используется для измерений линейных размеров объектов.

Переходник 23.2 мм — 30.5 мм — необходим для установки большинства окулярных камер в тубус головки.

Освещение — кольцевой осветитель для бестеневого освещения плоских объектов или точечные осветители с гибкими держателями (например, Dual Goose LED) для подсветки труднодоступных участков и создания направленного света.

Итог

МС-2-ZOOM вар.1 — профессиональная стереоскопическая головка с плавным зуммированием 10х-40х и постоянным рабочим расстоянием 85 мм. Модульная конструкция позволяет адаптировать систему под конкретные задачи через выбор штатива, насадок и окуляров. Головка обеспечивает объёмное изображение непрозрачных объектов, достаточное рабочее расстояние для манипуляций инструментом и возможность работы с крупногабаритными образцами при использовании насадки 0.5х. Требует отдельного приобретения механизма фокусировки, штатива и освещения.
