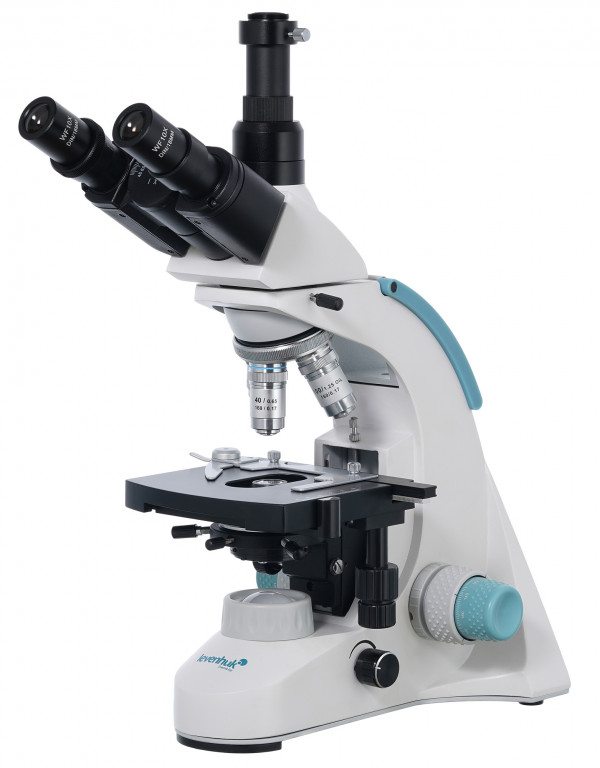

Микроскоп цифровой Levenhuk D900T, 5,1 Мпикс, тринокулярный

Levenhuk D900T — лабораторный тринокулярный микроскоп с цифровой камерой 5,1 Мпикс для исследований и документирования

Levenhuk D900T — биологический микроскоп проходящего света с тринокулярной насадкой и встроенной цифровой камерой 5,1 Мпикс. Прибор сочетает возможности визуального наблюдения через бинокулярный блок и одновременной цифровой фиксации изображения через третий оптический выход. Диапазон увеличения от 40 до 1000 крат, конденсор Аббе с числовой апертурой 1,25 и механический координатный столик делают модель пригодной для серьезных лабораторных задач — от рутинной диагностики до исследовательской работы с фиксацией результатов.

Что можно увидеть и сделать на практике

Что можно рассмотреть

Микроскоп работает в методе светлого поля с проходящим светом — классическая схема для изучения окрашенных и неокрашенных биологических структур. При минимальном увеличении 40 крат видны крупные клетки, колонии микроорганизмов, общая структура тканевых срезов. Средние увеличения 100-400 крат открывают детали клеточного строения: ядра, цитоплазму, клеточные стенки растений, форму бактерий в мазках. Объектив 100x с масляной иммерсией поднимает увеличение до 1000 крат и при этом за счет иммерсионной жидкости сохраняет высокую числовую апертуру — на этом уровне различимы мелкие бактерии, внутриклеточные включения, тонкие детали гистологических препаратов.

Подготовка образцов

Проходящий свет требует тонких прозрачных препаратов на предметных стеклах — световой пучок должен пройти через образец снизу вверх. Подходят гистологические срезы толщиной 5-10 мкм, мазки крови и других биологических жидкостей, давленые препараты растительных тканей, культуры микроорганизмов на покровном стекле. Окрашивание повышает контраст и выявляет структуры, невидимые в нативном состоянии. В комплекте три светофильтра — синий, зеленый, желтый — для коррекции цветопередачи и усиления контраста определенных красителей.

Формат работы

Тринокулярная насадка обеспечивает два режима одновременно: визуальное наблюдение через пару окуляров WF10x обоими глазами и передачу изображения на цифровую камеру через третий оптический канал. Камера подключается к компьютеру по USB 2.0, изображение выводится в реальном времени на монитор, доступны фотосъемка с разрешением до 2592×1944 пикселей и видеозапись. Программное обеспечение Levenhuk позволяет управлять экспозицией и балансом белого вручную или автоматически, сохранять кадры в распространенных форматах, проводить базовую обработку — регулировку яркости, контраста, кадрирование. Это упрощает документирование исследований, создание архивов препаратов, подготовку отчетов и учебных материалов без необходимости отрывать глаз от окуляра для каждого снимка.

Конструкция и технологии

Металлический корпус обеспечивает жесткость конструкции и стабильность при длительной работе — важно для сохранения фокуса и точности позиционирования. Коаксиальная фокусировка разделена на грубую и тонкую наводку: грубая с ходом 25 мм быстро приближает нужный диапазон, тонкая с шагом 0,002 мм позволяет найти оптимальную резкость даже при большом увеличении, где глубина резкости измеряется единицами микрометров.

Механический двуслойный предметный столик размером 130×120 мм оснащен препаратоводителем с диапазоном перемещения 70×30 мм. Это не просто держатель стекла — координатный механизм дает возможность планомерно сканировать весь препарат, возвращаться к найденным структурам по координатам, проводить подсчет клеток в фиксированных полях зрения. В клинической диагностике и научной работе это основа повторяемости и систематичности наблюдений.

Конденсор Аббе с числовой апертурой 1,25 и ирисовой диафрагмой формирует световой конус, согласованный с апертурой объективов. Высокая апертура конденсора критична для реализации разрешающей способности иммерсионного объектива 100x — без согласования систем освещения и объектива даже дорогая оптика не покажет свой потенциал. Ирисовая диафрагма регулирует угол светового конуса: прикрытие повышает контраст за счет снижения разрешения, полное открытие дает максимум деталей, но требует точной настройки освещения.

Объективы 40x и 100x снабжены пружинящей оправой передней линзы. При случайном контакте с препаратом линза утапливается внутрь оправы, а не давит на покровное стекло — это защищает и дорогую оптику, и сам препарат. Особенно актуально при работе с иммерсией, где рабочее расстояние объектива 100x составляет десятые доли миллиметра.

Револьверное устройство на четыре объектива позволяет быстро переключаться между увеличениями без перефокусировки — объективы парфокальны, то есть при смене кратности изображение остается приблизительно в фокусе. Тринокулярная насадка поворачивается на 360° вокруг оси тубуса, визуальный бинокулярный блок наклонен под 30° для комфортной работы сидя, межзрачковое расстояние регулируется в диапазоне 48-75 мм, каждый окуляр имеет диоптрийную коррекцию ±5 диоптрий для компенсации индивидуальных особенностей зрения.

Светодиодная подсветка мощностью 3 Вт с коллектором расположена под предметным столиком — стандартная схема проходящего света. Яркость регулируется плавно, светодиод не требует замены ламп и прогрева, цветовая температура стабильна в течение всего срока службы. Питание от сети переменного тока 110-220 В — адаптация к разным стандартам без внешних преобразователей.

Цифровая камера построена на CMOS-сенсоре разрешением 5,1 мегапикселя с размером пикселя 2,2×2,2 мкм. Спектральный диапазон 380-650 нм охватывает видимую область, чувствительность 0,53 В/(лк·с) при длине волны 550 нм достаточна для работы со стандартной светодиодной подсветкой микроскопа. Камера устанавливается в окулярную трубку вместо окуляра, питается и передает данные по одному USB-кабелю, совместима с Windows XP/Vista/7/8/10/11, Mac OS 10.12 и Linux Ubuntu 14.04.

Кому подойдет

Levenhuk D900T ориентирован на учебные и клинико-диагностические лаборатории, где требуется сочетание визуальной микроскопии и цифровой документации. Тринокулярная схема позволяет преподавателю или лаборанту одновременно наблюдать препарат глазами и выводить изображение на экран для группового просмотра, консультаций, создания учебных материалов или протоколов исследований. Механический столик и координатный препаратоводитель делают прибор пригодным для систематического анализа — подсчета клеток крови, поиска редких структур в гистологических срезах, количественной микроскопии.

Модель подходит для микробиологии, гематологии, гистологии, паразитологии, ботаники, зоологии — везде, где основной материал исследования — окрашенные тонкие срезы и мазки. Ахроматическая оптика обеспечивает приемлемое качество изображения для рутинных задач, но не заменит планахроматику или апохроматику там, где критична планарность поля и высочайшая цветовая точность — в морфометрии, прецизионных измерениях, исследовательской работе высшего уровня. Здесь это баланс между функциональностью и стоимостью владения.

Что важно знать заранее

Иммерсионный объектив 100x требует нанесения специального масла между фронтальной линзой и покровным стеклом препарата — без иммерсии объектив не даст резкого изображения. Масло входит в комплект, но это расходный материал, докупать придется регулярно при активной работе. После каждого сеанса наблюдений иммерсионное масло необходимо удалять с объектива и препарата специальной салфеткой или оптической бумагой — засохшее масло портит оптику и препарат.

Метод светлого поля — единственный доступный в данной модели. Нет фазового контраста для наблюдения неокрашенных живых клеток, нет темного поля для выявления мелких частиц и спирохет, нет поляризации для минералогии и кристаллографии. Если задачи требуют этих методов, нужен микроскоп с соответствующим оснащением. Здесь упор на классическую световую микроскопию с цифровой фиксацией.

Цифровая камера расширяет возможности документирования, но разрешение изображения на экране определяется совместно оптической системой микроскопа и параметрами сенсора. 5,1 мегапикселя достаточно для большинства учебных и диагностических задач, архивирования препаратов, создания презентаций, но при печати крупноформатных постеров или детальном анализе микроструктур может потребоваться камера с большим разрешением — модель допускает подключение других цифровых камер Levenhuk через стандартное крепление C-mount.

Бинокулярный блок с межзрачковым расстоянием 48-75 мм и диоптрийной коррекцией ±5 диоптрий подходит большинству пользователей, но перед началом работы необходима индивидуальная настройка — выставление межзрачкового расстояния и коррекция под зрение каждого глаза. Без этой настройки длительная работа вызывает утомление глаз и снижает эффективность наблюдений.

Комплектация

• Микроскоп с тринокулярной насадкой — основной прибор с металлическим корпусом, осветителем и механическим столиком
• Ахроматические объективы 4x, 10x, 40xs, 100xs — полный набор кратностей для диапазона 40-1000x, объективы 40x и 100x с пружинящей оправой, 100x — иммерсионный масляный
• Окуляры WF10x/18 мм, 2 шт. — широкопольные окуляры для бинокулярного блока
• Конденсор Аббе N.A. 1,25 — с ирисовой диафрагмой и держателем фильтра
• Светофильтры — синий, зеленый, желтый для коррекции освещения
• Иммерсионное масло — для работы с объективом 100x
• Цифровая камера 5,1 Мпикс — с адаптером, креплением C-mount и USB-кабелем
• Программное обеспечение и драйверы — на диске, для управления камерой и обработки изображений
• Пылезащитный чехол, сетевой шнур, предохранители (2 шт.), документация

Комплект полностью готов к работе — включает оптику всех необходимых кратностей, цифровую камеру с программным обеспечением, расходные материалы для иммерсии, защиту от пыли. Для начала исследований потребуются только предметные и покровные стекла, препараты или материал для их изготовления.

Рекомендуемые аксессуары

Предметные и покровные стекла — основной расходный материал для приготовления препаратов. Покровные стекла толщиной 0,17 мм (стандарт №1,5) критичны для объективов высокой кратности — отклонение от этой толщины ухудшает качество изображения. Набор для приготовления препаратов с красителями, пипетками, препаровальными иглами расширит возможности самостоятельного исследования биологических образцов. Иммерсионное масло потребуется докупать по мере расходования — при регулярной работе флакон из комплекта закончится через несколько месяцев. Оптическая бумага или специальные салфетки для очистки линз необходимы для ухода за объективами и окулярами — обычные ткани могут поцарапать просветляющее покрытие.

Итог

Levenhuk D900T — функциональный лабораторный микроскоп с тринокулярной насадкой и цифровой камерой 5,1 Мпикс в комплекте. Диапазон увеличения 40-1000 крат с иммерсионным объективом, конденсор Аббе с апертурой 1,25, механический координатный столик и защищенные пружинящей оправой объективы делают прибор пригодным для учебных и клинико-диагностических лабораторий, где требуется сочетание визуального наблюдения и цифрового документирования. Ахроматическая оптика и метод светлого поля ограничивают применение рутинными задачами без специальных методов контрастирования, но для работы с окрашенными препаратами — от анализа крови до гистологии — модель предлагает проверенный баланс возможностей, надежности и готовности к работе сразу после распаковки.
