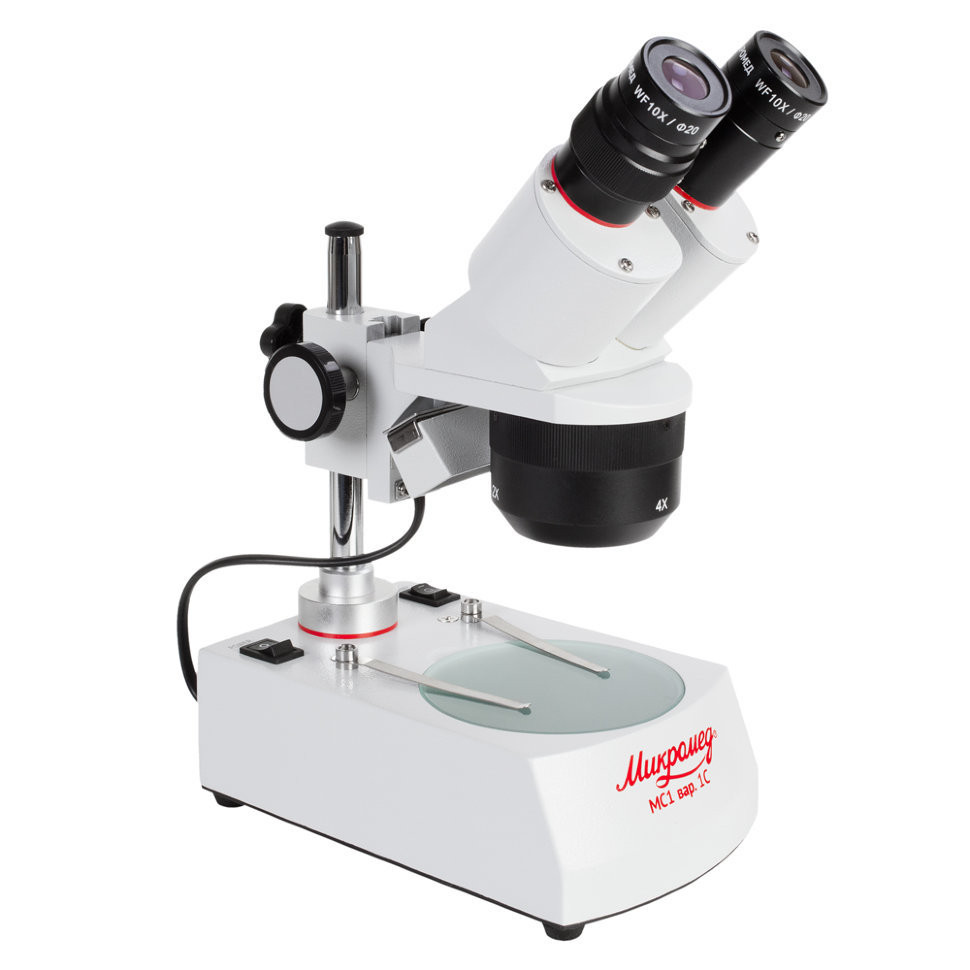

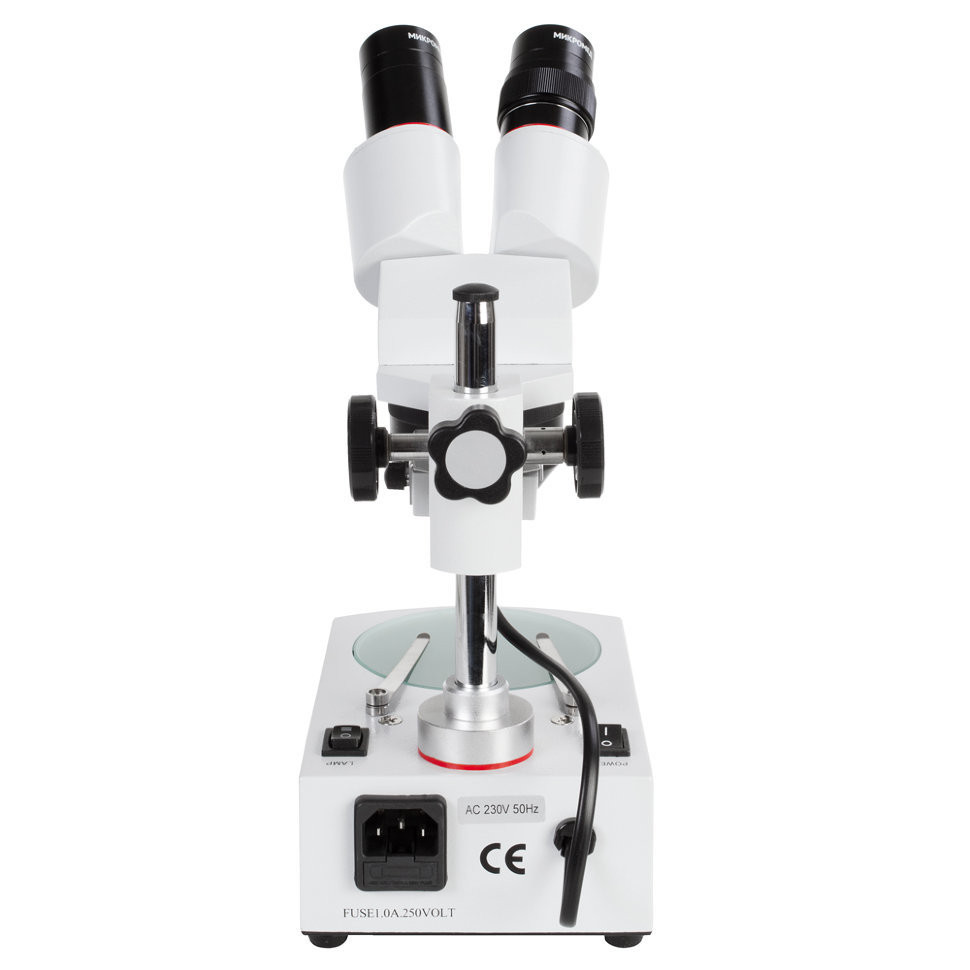

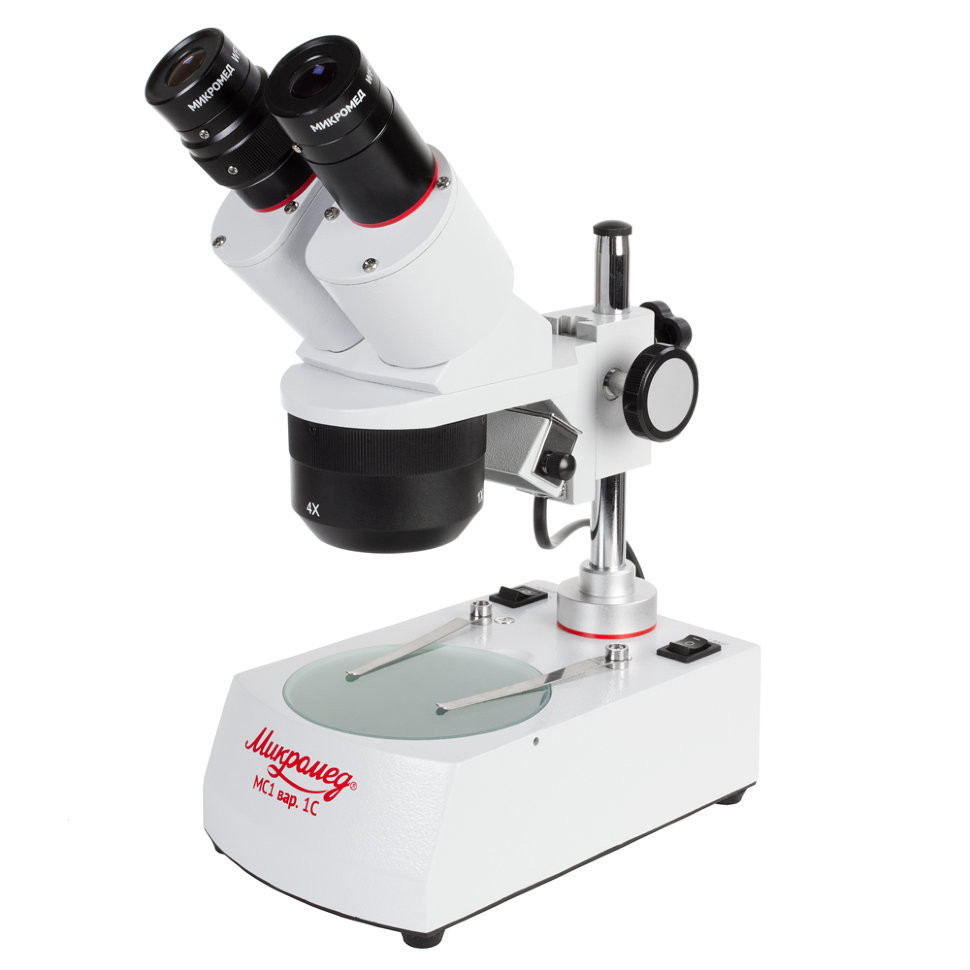

Микроскоп стерео Микромед MC-1 вар. 1С (1х/2х/4x)

Микроскоп стерео Микромед MC-1 вар. 1С — универсальный стереомикроскоп с двумя типами освещения

Микромед MC-1 вар. 1С — стереомикроскоп с бинокулярной насадкой и встроенным освещением проходящего и отраженного света. Оптическая схема Грену создает объемное изображение, позволяя видеть глубину и рельеф объекта. Три фиксированных увеличения — 10х, 20х и 40х — переключаются поворотом блока объективов. Рабочее расстояние 57 мм оставляет пространство под оптической головкой для работы руками или инструментом.

Что можно увидеть или сделать на практике

Что можно рассмотреть и сделать

Стереомикроскоп работает с объемными объектами без специальной пробоподготовки. В отраженном свете можно рассматривать непрозрачные образцы — монеты, минералы, насекомых, ювелирные изделия, паяные соединения на электронных платах, текстильные волокна, детали механизмов. В проходящем свете доступны полупрозрачные и прозрачные объекты — тонкие срезы растений, мелкие водные организмы, пленки. Двойная подсветка делает прибор универсальным и избавляет от необходимости использовать внешний осветитель для большинства задач.

Стереоэффект — ключевое отличие от биологических микроскопов проходящего света. Вы видите объект в трех измерениях, оцениваете глубину, высоту рельефа и форму, а не только плоскую проекцию. Это позволяет уверенно работать с объектом под микроскопом — препарировать, паять, сортировать, монтировать мелкие детали, не теряя ощущение пространства.

Рабочее расстояние и удобство работы

Рабочее расстояние 57 мм — расстояние от нижней линзы объектива до предметной платы в положении фокуса. Этого достаточно, чтобы разместить под оптикой руки, пинцет, паяльник или препаровальную иглу. Размер поля зрения при увеличении 10х составляет 20 мм, при 20х — 10 мм, при 40х — 5 мм. Чем выше увеличение, тем меньше зона обзора, но больше детализация.

Бинокулярная насадка наклонена под углом 45°, что снижает нагрузку на шею при длительной работе. Межзрачковое расстояние регулируется в диапазоне 55–75 мм разворотом окулярных тубусов. Левый тубус имеет диоптрийную подвижку ±5 диоптрий для компенсации разницы зрения между глазами. Фокусировка выполняется перемещением оптической головки по вертикали двухсторонним маховиком — зубчато-реечный механизм обеспечивает плавный ход и предотвращает самопроизвольное опускание оптики.

Диапазон увеличения

Базовый комплект с окулярами 10х дает три увеличения — 10х, 20х и 40х. Увеличение переключается поворотом барабана с тремя парами объективов (1х, 2х, 4х) на 120 градусов до щелчка. Это быстрее, чем вращать револьвер или менять объективы вручную, но менее гибко, чем плавная зум-система.

Максимальное увеличение 40х — невысокое даже для стереомикроскопа, но достаточное для большинства любительских и учебных задач: рассмотреть строение насекомого, проконтролировать качество пайки, отсортировать мелкие детали, изучить структуру минерала или монеты. Для более мелких объектов можно докупить окуляры 15х (увеличение до 60х) или 20х (до 80х). Окуляры имеют посадочный диаметр 30,5 мм и меняются вручную.

Конструкция и технологии

Оптическая схема Грену — классическое решение для стереомикроскопов, где каждый канал состоит из четырехлинзового объектива с исправленными аберрациями. Все линзы изготовлены из оптического стекла с просветляющим покрытием, что повышает светопропускание и контраст. Изображение резкое по всему полю зрения во всем диапазоне увеличений.

Встроенный осветитель отраженного света расположен на штативе над предметным столиком и оснащен линзовым коллектором, формирующим равномерное пятно света в плоскости объекта. Осветитель проходящего света встроен в основание под прозрачной стеклянной платой и имеет матовый рассеиватель для равномерности освещения. Оба осветителя используют галогенные лампы 12В/10Вт, питание от сети 220В через встроенный блок в основании. Галогенные лампы дают теплый свет и со временем требуют замены — в комплекте три запасные лампы и две плавких вставки.

Основание и корпус визуальной насадки отлиты из алюминиевого сплава, штатив изготовлен из стали с гальваническим хромированием. Металлическая конструкция исключает люфты и обеспечивает стабильность настроек. Масса прибора 3,2 кг, габариты 180×120×340 мм — компактный и устойчивый.

Кому подойдет

Микромед MC-1 вар. 1С подходит для любительских исследований, учебных занятий и несложных профессиональных задач, где не требуется большое увеличение или плавная регулировка кратности. Радиолюбители используют его для пайки SMD-компонентов и контроля качества соединений. Энтомологи и минералоги — для изучения коллекционных образцов. Ювелиры и часовщики — для осмотра и монтажа мелких деталей. Биологи — для препарирования и изготовления микропрепаратов. Нумизматы и филателисты — для оценки состояния и выявления деталей.

Наличие проходящего света расширяет область применения на полупрозрачные объекты — можно рассматривать мелких водных беспозвоночных, тонкие срезы растений, пыльцу, пленочные материалы. Это делает прибор универсальным для учебных заведений, где один микроскоп используется в разных дисциплинах.

Что важно знать заранее

Максимальное увеличение 40х с базовыми окулярами ограничивает возможности детального изучения очень мелких объектов. Для клеточных структур, бактерий или тонких деталей микроэлектроники потребуется микроскоп с большим увеличением. Расширить диапазон до 80х можно докупкой окуляров 20х, но это увеличит стоимость и все равно оставит прибор в категории начальных стереомикроскопов.

Фиксированные ступени увеличения 10х/20х/40х менее удобны, чем плавный зум, но дают четкую повторяемость настроек. Если вам нужно постоянно подстраивать увеличение под размер объекта, отсутствие промежуточных значений может быть ограничением.

Бинокулярная насадка позволяет установить цифровую камеру вместо одного из окуляров — для этого окуляр извлекается, и в окулярный тубус вставляется видеоокуляр. Посадочный диаметр 30,5 мм — при использовании камеры с посадкой 23,2 мм потребуется переходное кольцо. Камера в комплект не входит и приобретается отдельно. Во время съемки одним глазом наблюдать не получится — либо оба окуляра, либо камера в одном тубусе.

Галогенные лампы нагреваются при работе и имеют ограниченный срок службы. Запасные лампы есть в комплекте, но их стоит докупить заранее, чтобы не прерывать работу.

Комплектация

Основание со встроенными осветителями, штатив с фокусировочным механизмом и оптическая головка — базовая конструкция микроскопа в сборе. Два окуляра 10х — уже установлены в окулярные тубусы, дают увеличение 10х, 20х и 40х в паре с тремя объективами. Два резиновых наглазника — для комфорта длительного наблюдения и защиты от бокового засвета. Плата стеклянная — прозрачная для работы в проходящем свете. Плата черно-белая — двусторонняя подложка для контрастного фона при наблюдении в отраженном свете. Три запасные галогенные лампы 12В/10Вт (две для отраженного света, одна для проходящего). Две плавких вставки — одна установлена в блоке питания. Сетевой кабель — встроен в основание. Чехол — защита от пыли при хранении. Руководство по эксплуатации и гарантийный талон.

Комплекта достаточно для начала работы сразу после распаковки. Докупать в первую очередь стоит цифровую камеру, если планируется фото- и видеофиксация, и переходное кольцо 23,2/30,5 мм, если камера имеет меньший посадочный диаметр.

Рекомендуемые аксессуары

Окуляры 15х или 20х — расширят диапазон увеличения до 60х или 80х соответственно. Цифровая камера (видеоокуляр) с посадочным диаметром 30,5 мм или 23,2 мм — для вывода изображения на монитор, фото- и видеосъемки. Переходное кольцо 23,2/30,5 мм — если камера имеет стандартный посадочный диаметр 23,2 мм. Запасные галогенные лампы 12В/10Вт — для замены отработавших источников света.

Итог

Микромед MC-1 вар. 1С — универсальный стереомикроскоп начального уровня с металлической конструкцией, качественной оптикой по схеме Грену и встроенным двойным освещением. Подходит для любительских исследований, учебных занятий, пайки, осмотра коллекций и несложных работ, требующих координации рук и глаз. Максимальное увеличение 40х ограничивает применение для очень мелких объектов, но достаточно для большинства задач стереомикроскопии. Возможность установки цифровой камеры и смены окуляров делает прибор гибким для расширения возможностей.
