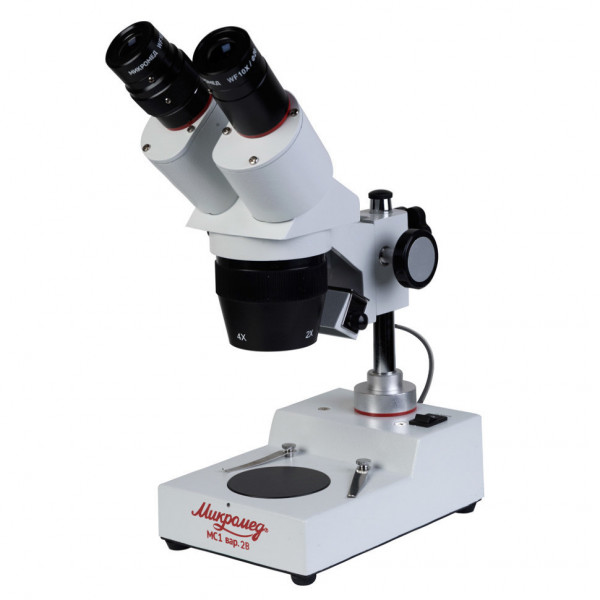

Микроскоп стерео МС-1 вар.2B (2х/4х)

Микроскоп стерео МС-1 вар.2B — объемное наблюдение с рабочим расстоянием 76 мм

Стереоскопический микроскоп МИКРОМЕД МС-1 вар.2B создает объемное изображение непрозрачных объектов в отраженном свете. Два независимых оптических канала формируют стереоэффект, позволяя видеть глубину и рельеф поверхности, а не только плоскую картинку. Это упрощает манипуляции с образцом и делает микроскоп удобным инструментом для сборочных работ, изучения коллекций и подготовки препаратов.

Что можно увидеть и сделать на практике

Что можно рассмотреть и сделать

Микроскоп работает с объемными непрозрачными объектами без предварительной подготовки. Встроенный осветитель отраженного света с галогенной лампой 12В/10Вт подсвечивает образец сверху, что позволяет наблюдать монеты, минералы, насекомых, электронные платы, ювелирные изделия, текстильные волокна. Стереоэффект важен для оценки рельефа поверхности — например, при пайке SMD-компонентов, осмотре кристаллов или сортировке мелких деталей. Под микроскопом удобно готовить тонкие срезы и временные препараты для последующего изучения в биологический микроскоп проходящего света.

Рабочее расстояние и удобство работы

Рабочее расстояние 76 мм — это промежуток между нижней линзой объектива и поверхностью предметного столика. Такой зазор дает свободу для размещения крупных образцов высотой до нескольких сантиметров и позволяет работать руками или инструментом непосредственно во время наблюдения. Например, можно паять, перемещать объект пинцетом или препаровальной иглой, регулировать положение образца, не выводя его из фокуса. Это рабочее расстояние больше, чем у многих аналогичных моделей начального уровня.

Диапазон увеличения

Микроскоп имеет два фиксированных увеличения — 20х и 40х. Переключение происходит поворотом блока объективов на 90 градусов до щелчка, при этом меняется пара объективов (2х или 4х) перед обоими окулярами одновременно. Общее увеличение получается умножением кратности объектива на кратность окуляра: 2х × 10х = 20х и 4х × 10х = 40х. Этого достаточно для большинства любительских задач и учебных работ. Максимальное увеличение 40х типично для стереомикроскопов начального уровня и позволяет детально рассмотреть объекты размером от долей миллиметра, но не даст той детализации, что доступна биологическим микроскопам проходящего света с увеличением в сотни крат. Если требуется расширить диапазон, можно отдельно приобрести окуляры 5х, 15х или 20х — тогда увеличение составит 10х/20х, 30х/60х или 40х/80х соответственно.

Конструкция и технологии

Микроскоп построен по оптической схеме Грену — классическому решению для стереомикроскопов, где каждый оптический канал включает отдельный объектив и окуляр, создавая истинное стереоскопическое изображение с естественной передачей глубины. Объективы четырехлинзовые с исправленными аберрациями и просветляющим покрытием, что обеспечивает резкость по всему полю зрения и хорошую цветопередачу. Бинокулярная визуальная насадка наклонена под углом 45°, снижая нагрузку на шею при длительной работе. Межзрачковое расстояние регулируется в пределах 55–75 мм разворотом окулярных тубусов, левый тубус имеет диоптрийную подвижку ±5 дптр для компенсации разницы зрения между глазами.

Фокусировка выполняется зубчато-реечным механизмом с двухсторонним маховиком: визуальная насадка плавно перемещается по вертикали вдоль хромированной стальной колонки. Механизм имеет фиксатор, предотвращающий самопроизвольное опускание головки под собственным весом. Основание и корпус насадки отлиты из алюминиевого сплава, что обеспечивает жесткость конструкции и стабильность настроек. Встроенный осветитель питается от сети 220В через блок питания в основании микроскоп, яркость регулируется. В комплекте две лампы (одна установлена, вторая запасная) и две плавкие вставки.

Кому подойдет

МС-1 вар.2B подходит для учащихся школ и колледжей, изучающих биологию, энтомологию или материаловедение. Любители оценят микроскоп для изучения коллекций минералов, монет, марок, насекомых. Прибор подойдет для начальных ювелирных работ, осмотра часовых механизмов, пайки электронных компонентов среднего размера. Рабочее расстояние 76 мм позволяет манипулировать объектом, но для промышленного контроля сложных многослойных плат и ремонта современной микроэлектроники может потребоваться модель с большим увеличением и дополнительными аксессуарами. Микроскоп пригодится в школьных лабораториях для демонстрации и в кружках юннатов для подготовки препаратов.

Что важно знать заранее

Микроскоп работает только в отраженном свете, поэтому прозрачные препараты на предметных стеклах рассмотреть не получится — для них нужен биологический микроскоп с проходящим светом снизу. Увеличение ограничено 40х (или 80х с дополнительными окулярами), что меньше, чем у большинства биологических микроскопов. Посадочный диаметр окуляров 30,5 мм — нестандартный размер, при установке цифровой камеры формата 23,2 мм потребуется переходное кольцо. Камера в комплект не входит и приобретается отдельно, устанавливается вместо одного окуляра в левый тубус.

Галогенная лампа требует периодической замены и нагревается в процессе работы сильнее, чем современные светодиодные осветители. Фокусировка перемещением всей головки требует свободного пространства над микроскопом. Вес прибора около 3 кг и габариты 180×120×320 мм позволяют разместить его на обычном письменном столе.

Комплектация

Оптическая головка с объективом F 76 мм и бинокулярной насадкой — основной блок с двумя парами объективов 2х/4х и окулярными тубусами. Окуляры 10х (2 шт.) — установлены в тубусах, дают итоговое увеличение 20х и 40х. Основание со встроенным блоком питания и колонка с фокусировочным механизмом — станина микроскопа. Осветитель отраженного света — встроен в штатив, с галогенной лампой 12В/10Вт. Плата черно-белая — подложка для контрастного наблюдения объектов. Наглазники резиновые (2 шт.) — повышают комфорт наблюдения и отсекают боковую засветку. Лампа накаливания 12В/10Вт (2 шт., одна установлена) и вставка плавкая (2 шт., одна установлена) — расходные элементы. Кабель сетевой, чехол, руководство по эксплуатации и гарантийный талон.

Комплект полный для начала работы сразу после распаковки. Если планируется фото- или видеофиксация, потребуется отдельная цифровая окулярная камера и переходное кольцо 23,2–30,5 мм.

Рекомендуемые аксессуары

Цифровая окулярная камера с посадочным диаметром 23,2 мм и переходное кольцо 23,2–30,5 мм — для вывода изображения на монитор, фото- и видеосъемки. Окуляры 5х, 15х или 20х (посадочный диаметр 30,5 мм) — расширяют диапазон увеличения до 10х/20х, 30х/60х или 40х/80х. Окуляр 10х со шкалой — для измерений линейных размеров объектов. Предметные и покровные стекла, препаровальные иглы, пинцеты — для подготовки временных биологических препаратов. Запасные галогенные лампы 12В/10Вт — рекомендуется иметь в наличии для оперативной замены.

Итог

МИКРОМЕД МС-1 вар.2B (2х/4х) — стереомикроскоп начального уровня с двумя фиксированными увеличениями 20х и 40х, встроенным осветителем отраженного света и увеличенным рабочим расстоянием 76 мм. Металлическая конструкция, оптическая схема Грену с просветленными объективами и прецизионный фокусировочный механизм обеспечивают стабильную работу и резкое стереоскопическое изображение. Подходит для учебных целей, изучения коллекций, начальных монтажных и ювелирных работ, подготовки биологических препаратов. Ограничения — только отраженный свет и умеренное максимальное увеличение, типичное для стереомикроскопов этого класса.
